通风与空调分部分项划分表说明
给排水通风空调分部分项工程分类
子分部工程
室内给水系统 室内排水系统 室内热水供应系统 卫生器具安装
建 筑 给水、 室内采暖系统 排水 室外给水管网 室外排水管网 室外供热管网 建筑中水系统及游泳池系统 供热锅炉及辅助系统安装 送排风系统 防排烟系统 除尘系统 通风与空调 空风系统 净化空调系统 制冷设备系统 空调水系统
分
项
工
程
给水管道及配件安装、室内消火栓系统安装、给水设备安装、管道防腐、绝热 排水管道及配件安装、雨水管道及配件安装 配件安装、辅助设备安装、防腐、绝热 卫生器具安装、卫生器具给水配件安装、卫生器具排水器具安装 管道及配件安装、辅助设备及散热器安装、金属辐射板安装、低温热水地板辐射采暖系统安装、系统水压 试验及调试、防腐、绝热 给水管道安装、消防水泵接合器及室外消火栓安装、管沟及井室 排水管道安装、排水管沟与井池 室外供热管网 建筑中水系统管道及辅助设备安装，游泳池水系统安装 锅炉安装、辅助设备及管道安装、安全附件安装、烘炉、煮炉和试运行、换热站安装、防腐、绝热 风管与配件制作；部件制作；风管系统安装；空气处理设备安装；消声设备制作与安装；风管与设备防 腐；风机安装；系统调试 风管与配件制作，部件制作；风管系统安装；防排烟风口、常闭正压风口与设备安装；风管与设备防腐； 风机安装；设备调试 风管与配件制作；部件制；，风管系统安装；除尘器与排污设备安装；风管与设备防腐；风机安装；设备 调试 风管与配件制作；部件制作；风管系统安装；空气处理设备安装；消声设备制作与安装；风管与设备防 腐；风机安装；风管与设备绝热；系统调试 风管与配件制作；部件制作；风管系统安装；空气处理设备安装；消声设备制作与安装；风管与设备防 腐；风机安装；风管与设备绝热；高效过滤器安装；系统调试 制冷机组安装；制冷剂管道及配件安装；制冷附属设备安装；管道及设备的防腐与绝热；系统调试 管理冷热（媒）水系统安装；冷却水系统安装；冷凝水系统安装；阀门及部件安装；冷却塔安装；水泵及 附属设备安装；管道与设备的防腐与绝热；系统调试
通风与空调工程检验批资料编写说明

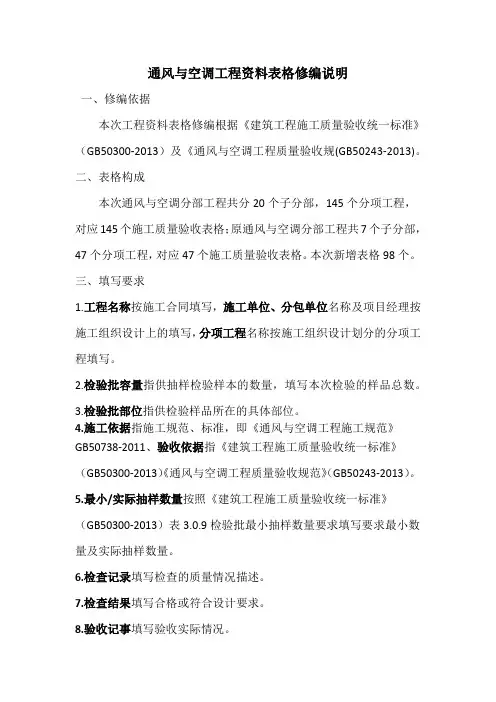

通风与空调工程资料表格修编说明一、修编依据本次工程资料表格修编根据《建筑工程施工质量验收统一标准》（GB50300-2013）及《通风与空调工程质量验收规(GB50243-2013)。
二、表格构成本次通风与空调分部工程共分20个子分部，145个分项工程，对应145个施工质量验收表格；原通风与空调分部工程共7个子分部，47个分项工程，对应47个施工质量验收表格。
本次新增表格98个。
三、填写要求1.工程名称按施工合同填写，施工单位、分包单位名称及项目经理按施工组织设计上的填写，分项工程名称按施工组织设计划分的分项工程填写。
2.检验批容量指供抽样检验样本的数量，填写本次检验的样品总数。
3.检验批部位指供检验样品所在的具体部位。
4.施工依据指施工规范、标准，即《通风与空调工程施工规范》GB50738-2011、验收依据指《建筑工程施工质量验收统一标准》（GB50300-2013）《通风与空调工程质量验收规范》（GB50243-2013）。
5.最小/实际抽样数量按照《建筑工程施工质量验收统一标准》（GB50300-2013）表3.0.9检验批最小抽样数量要求填写要求最小数量及实际抽样数量。
6.检查记录填写检查的质量情况描述。
7.检查结果填写合格或符合设计要求。
8.验收记事填写验收实际情况。
9.施工单位检查结果及监理（建设）单位验收结论要填写验收结论。
10.按《建筑工程施工质量验收统一标准》（GB50300-2013）5.05条第一款检验批质量验收记录表后应附有现场验收检查原始记录。
表格样式由施工、监理单位确定，包括：检查项目、检查位置、检查结果等内容，应由专业监理工程师、施工单位专业质量检查员、专业工长共同签署。
《通风与空调工程施工质量验收规范》GB50243
1 总则1．0．1 为了加强建筑工程质量管理，统一通风与空调工程施工质量的验收，保证工程质量，制定本规范．1．0．2 本规范适用于建筑工程通风与空调工程施工质量的验收。
1．0．3 本规范应与现行国家标准建筑工程施工质量验收统一标准）GB 50300—2001配套使用。
1．0．4通风与空间工程施工中采用的工程技术文件、承包合同文件对施工质量的要求不也低于本规范的规定．1．0．5通风与空调工程施工质且的验收除应执行本规范的规定外，尚应符合国家现行有关标准规范的规定．2 术语2．0．l 风管air duct采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。
2．0．2 风道air channel采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道．2．0．3 通风工程ventilation worb送风、排风、除尘、气力输送以及防燃烟系统工程的统称．2．0．4 空调工程air conditioning works空气调节、空气净化与洁净室空调系统的总称．2．0.5 风管配件duct fittings风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。
2．0．6 风管部件duct accessory通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等．2．0．7 咬口seam金用薄板边缘弯曲成一定形状，用于相互固定连接的构造．2．0．8 漏风量air leakage。
ie风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泄出或渗入的空气体积量。
2．0．9 系统风管允许漏风量airsystempermlsslbleleakag。
rate按风管系统类别所规定平均单位面积、单位时间内的最大允许漏风量．2．0．10 漏风率air system leakage rat；。
空调设备、除尘器等，在工作压力下空气渗入或泄漏量与其额定风量的比值．2．0．11 净化空调系统air cleaning system用于洁净空间的空气调节、空气净化系统。
通风空调检验批划分
60
恒温恒湿空调系 统
电加热器、加湿器等设备安装
空气处理设备安装检验批质量验收记 录（II）（空调系统）
61
恒温恒湿空调系 统
精密空调机组安装
精密空调机组安装检验批质量验收记 录
62
恒温恒湿空调系 统
风管与设备绝热
风管与设备绝热检验批质量验收记录
63
恒温恒湿空调系 统
系统调试
通风空调系统工程系统调试检验批质 量验收记录
75 净化空调系统 风管与设备绝热
风管与设备绝热检验批质量验收记录
76 净化空调系统 系统调试
通风空调系统工程系统调试检验批质 量验收记录
77
地下人防通风系 统
风管与配件制作
风管与配件制作检验批质量验收记录
78
地下人防通风系 统
部件制作
部件制作检验批质量验收记录
79
地下人防通风系 统
风管系统安装
风管系统安装检验批质量验收记录
风管及配件制作
风管及配件制作 部件制作
检验批名称
风管及配件制作检验批质量验收记录 （I）（金属风管） 风管及配件制作检验批质量验收记录 （II）（非金属、复合材料风管） 部件制作检验批质量验收记录 风管系统安装检验批质量验收记录 （I）（送、排风、防排烟、除尘系 统） 风机安装工程检验批质量验收记录 空气处理设备安装检验批质量验收记 录（I）（通风系统） 风管与设备防腐检验批质量验收记录 旋流风口、岗位送风口、织物（布） 风管安装检验批质量验收记录 通风空调系统工程系统调试检验批质 量验收记录 风管及配件制作检验批质量验收记录 （I）（金属风管） 风管及配件制作检验批质量验收记录 （II）（非金属、复合材料风管） 部件制作检验批质量验收记录 风管系统安装检验批质量验收记录 （I）（送、排风、防排烟、除尘系 统） 风机安装工程检验批质量验收记录 空气处理设备安装检验批质量验收记 录（I）（通风系统） 风管与设备防腐检验批质量验收记录 吸风罩及其他空气处理设备安装检验 批质量验收记录 厨房、卫生间排风系统安装检验批质 量验收记录 通风空调系统工程系统调试检验批质 量验收记录 风管及配件制作检验批质量验收记录 （I）（金属风管） 风管及配件制作检验批质量验收记录 （II）（非金属、复合材料风管） 部件制作检验批质量验收记录 风管系统安装检验批质量验收记录 （I）（送、排风、防排烟、除尘系 统） 风机安装工程检验批质量验收记录 空气处理设备安装检验批质量验收记 录（I）（通风系统） 风管与设备防腐检验批质量验收记录 排烟风阀（口）、常闭正压风口、防 火风管安装检验批质量验收记录 通风空调系统工程系统调试检验批质 量验收记录 风管及配件制作检验批质量验收记录 （I）（金属风管） 风管及配件制作检验批质量验收记录 （II）（非金属、复合材料风管） 部件制作检验批质量验收记录
通风与空调检验批划分
以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批
空调风系统
制冷设备系统 空调水系统
风管与设备绝热
系统调试
管道及设备的防腐与绝
热 系统调试 管道冷热（媒）水系统
安装 冷却水系统安装
冷凝水系统安装
阀门及部件安装
冷却塔安装
水泵及附属设备安装 管道与设备的防腐与绝
热 系统调试
检验批划分 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批
通风与空调分部
分部工程
子分部工程
送排风系统
防排烟系统
通风与空调工程
空调风系统
分项工程 风管与配件制作 风管系统安装 空气处理设备安装
部件制作 消声设备制作与安装，
风管与设备防腐 风机安装 系统调试
风管与配件制作 部件制作
通风与空调分部分项划分表
制冷设备系统
制冷机组安装；制冷剂管道及配件安装；制冷附属设备安装；管道及设备的防腐与绝热；系统调试
7
空调水系统
管道冷热(媒)水系统安装；冷却水系统安装；冷凝水系统安装；阀门及部件安装；冷却塔安装；水泵及附属设备安装；管道与设备的防腐与绝热；系统调试
3
除尘系统
风管与配件制作；部件制作；风管系统安装；除尘器与排污设备安装；风管与设备防腐；风机安装；系统调试
4
空调风系统
风管与配件制作；部件制作；风管系统安装；空气处理设备安装；消声设备制作与安装；风管与设备防腐；风机安装；风管与设备绝热；系制作；风管系统安装；空气处理设备安装；消声设备制作与安装；风管与设备防腐；风机安装；风管与设备绝热；高效过滤器安装；系统调试
建筑工程分部（子分部）、分项划分表
序号
分部工程
子分部工程
分项工程
8
通风与空调
1
送排风系统
风管与配件制作；部件制作；风管系统安装；空气处理设备安装；消声设备制作与安装，风管与设备防腐；风机安装；系统调试
2
防排烟系统
风管与配件系统；部件制作；风管系统安装；防排烟风口、常闭正压风口与设备安装；风管与设备防腐；风机安装；系统调试
最新通风与空调检验批划分
06120201
管道冲洗检验批质量验收记录
06120301
管道、 设备防腐检验批质量验收记录
06120401
系统灌水渗漏及排放试验检验批质量验收记录
06120501
管道、 设备绝热检验批质量验收记录
06120601
多联机 (热泵) 空调系统室外机组安装检验批质量验收记录
06180101
多联机 (热泵) 空调系统室内机组安装检验批质量验收记录
06110101
管道系统及部件安装检验批质量验收记录(II) ( 非金属管道)
06110102
水泵及附属设备安装检验批质量验收记录
06110201
管道冲洗检验批质量验收记录
06110301
管道、 设备防腐检验批质量验收记录
06110401
冷却塔与水处理设备安装检验批质量验收记录
06110501
防冻伴热设备安装检验批质量验收记录
部件制作检验批质量验收记录
06030201
风管系统安装检验批质量验收记录(Ⅰ)(送、排风、防排烟、除尘系 统)
06030301
风机与空气处理设备安装检验批质量验收记录
06030401
风管与设备防腐检验批质量验收记录
06030501
排烟风阀(口)、常闭正压风口、防火风管安装检验批质量验收记录 06030601
设备自控系统自动控制及系统智能控制软件调试检验批质量验收记 录
06200401
773573530.xls
06110601
773573530.xls
5
103
104
105
106
107
108
冷却水系统（12）
109
通风与空调检验批划分
空调风系统
风管与设备绝热 系统调试 制冷机组安装 制冷剂管道及配件安装 制冷设备系统 制冷附属设备安装 管道及设备的防腐与绝 热 系统调试 管道冷热（媒）水系统 安装 冷却水系统安装 冷凝水系统安装 阀门及部件安装 空调水系统 冷却塔安装 水泵及附属设备安装 管道与设备的防腐与绝 热 系统调试
检验批划分 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批
通风与空调分部
分部工程 子分部工程 分项工程 风管与配件制作 风管系统安装 空气处理设备安装 送排风系统 部件制作 消声设备制作与安装， 风管与设备防腐 风机安装 系统调试 风管与配件制作 部件制作 风管系统安装 防排烟系统 防、排烟风口常闭正压 风口与设备安装 风管与设备防腐 风机安装 系统调试 风管与配件制作 部件制作 风管系统安装 空气处理设备安装 通风与空调工程 空调风系统 消声设备制作与安每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批 以每一个系统为一个检验批
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑工程分部（子分部）、分项划分表
通风与空调
通风空调几个风系统的区分
防排烟风管。
防排烟风管包括防烟风管（一般指加压风管，如楼梯间加压、前室加压风管和其他加压风管）和排烟风管，这个并不是以是否保温为定义的，在某些工程上，排烟风管也可以设计保温。
防排烟风管严格地说，属于防排烟系统的风管就是防排烟风管，这可以从设备（加压风机和排烟风机）来确定，这一类设备两端连接的，都属于防排烟系统，也就是防排烟风管。
空调风管，通常是指的运送经过处理的空气的风管，这一类风管也可以从设备（空气处理机、新风机组、风机盘管等等）来区分，与这一类设备连接并且送向末端的风管包括回风风管，都是空调风管。
送风风管，一般是指除上面几种情况以外、向室内供应空气的风管，如新风风管等。
排风风管不只包括卫生间排风，也会有其他的排风风管，一般指向室外方向排出空气的风管。
总的来说，是以系统确定分类名称，如空调系统的风管，一般统称为空调风管。
而不是以颜色区分，颜色只是为制图显示更方便。
