(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920272954.6(22)申请日 2019.03.05(73)专利权人 襄阳市东禾电子科技有限公司地址 441000 湖北省襄阳市高新区机场路85号(72)发明人 朱豫 吴坤 郭东 (74)专利代理机构 襄阳中天信诚知识产权事务所 42218代理人 何静月(51)Int.Cl.B23K 37/04(2006.01)(54)实用新型名称一种一体化自动焊接用治具(57)摘要一种一体化自动焊接用治具，包括上盖板、下底板，所述下底板为一个长方形薄板，所述下底板尺寸大于上盖板，所述上盖板和下底板一侧通过铰链进行连接，所述上盖板和下底板另一侧通过设置在下底板上的锁紧装置连接，所述下底板中部设置有一个与待焊接线路板形状相同的凹槽，所述凹槽内与线路板上的插件对应位置上设置有相对应的通孔，所述下底板两个长边两端还分别设置有一个定位装置，所述上盖板底部与线路板上的插件对应位置上设置有弹性软垫；结构简单，操作便捷且焊接效果稳定可靠，有效的提高了生产质量和成产效率。
权利要求书1页 说明书2页 附图2页CN 209664684 U 2019.11.22C N 209664684U权 利 要 求 书1/1页CN 209664684 U1.一种一体化自动焊接用治具，其特征在于：包括上盖板（1）、下底板（2），所述下底板（2）为一个长方形薄板，所述下底板（2）尺寸大于上盖板（1），所述上盖板（1）和下底板（2）一侧通过铰链（7）进行连接，所述上盖板（1）和下底板（2）另一侧通过设置在下底板（2）上的锁紧装置（4）连接，所述下底板（2）中部设置有一个与待焊接线路板（3）形状相同的凹槽，所述凹槽内与线路板上的插件（8）对应位置上设置有相对应的通孔，所述下底板（2）两个长边两端还分别设置有一个定位装置（5），所述上盖板（1）底部与线路板上的插件（8）对应位置上设置有弹性软垫（6）。
过锡炉治具
过锡炉治具过锡炉治具是电子制造过程中常用的工具，它主要用于控制、定位和加热电子元件，确保它们能够正确的焊接在电路板上，充分发挥它们的功能。
在本文中，我们将讨论过锡炉和它的治具的概念、种类、使用方法及维护保养。
过锡炉的概念过锡炉是一种用于焊接电子元件的设备，它可以加热电子元件和电路板同时进行焊接。
焊接使用的焊料一般为锡-铅合金，也可用其他合金，在加热的过程中它会熔化并固化，使电子元件和电路板紧密结合。
过锡炉通常由预热区、焊接区和冷却区组成。
预热区将电路板预热至焊接温度，焊接区用来焊接元件和电路板，冷却区冷却焊点和焊接过程中受热部分。
过锡炉治具的概念过锡炉治具是一种用于控制、定位、支撑和加热电子元件和电路板的工具。
它可以将元件和电路板缩小至焊接区的尺寸，并用于定位和支撑元件或电路板。
治具可根据不同的工艺设计生产，以适应具体加工工艺的需求。
过锡炉治具的种类1. 定位治具定位治具一般用于定位电子元件和电路板，确保它们在焊接过程中处于正确的位置。
这种治具通常由针样结构或托盘样结构组成。
2. 支撑治具支撑治具可用于支撑电子元件或电路板，以避免它们在焊接过程中因受热而变形。
这种治具通常由钩状或三角形结构组成。
3. 加热治具加热治具主要用于加热电子元件或电路板，使其达到焊接点附近的温度。
这种治具通常由特殊的加热元件或温控器组成。
4. 泡沫治具泡沫治具是一种柔性的治具，可用于覆盖并固定电子元件。
这种治具可以缩小元件焊盘和回流区的尺寸，同时可减少焊盘形变和氧化。
过锡炉治具的使用方法过锡炉治具的使用方法需要遵循以下步骤：1. 按照加工规范选择合适的治具根据需要确定治具的种类和尺寸。
2. 将治具放入过锡炉中将电子元件和电路板放置在治具上，并将治具放入过锡炉中。
3. 进行加工控制好加热时间、温度、加热区域和过锡炉速度，完成加工。
4. 取出产品取出治具，并对焊接点进行检查和测试，确认产品的质量达到技术要求。
过锡炉治具的维护保养过锡炉治具需要定期维护保养，以确保其性能和寿命。
一种新型旋转锡炉[发明专利]
![一种新型旋转锡炉[发明专利]](https://img.taocdn.com/s3/m/ea42dfb977232f60dccca111.png)
专利名称：一种新型旋转锡炉专利类型：发明专利
发明人：谷华,谷强,刘继锋
申请号：CN201510161597.2申请日：20150408
公开号：CN104741728A
公开日：
20150701
专利内容由知识产权出版社提供
摘要：本发明提供一种新型旋转锡炉，包括炉胆、调速电机、发热装置，刮刀、限位板，所述炉胆为圆形，所述炉胆固定在锡炉中部的轴承座上，所述炉胆底部固定有传动轴，所述调速电机通过链条或皮带或齿轮连接传动轴，带动炉胆旋转；所述刮刀设置在炉胆上部，所述刮刀长度与炉胆半径相同，刮刀尖端在炉胆圆心上部，刮刀末端固定在炉胆外部平台上，所述刮刀不随炉胆转动；所述限位板设置在炉胆内，所述限位板与刮刀相邻；所述炉胆旋转方向为从刮刀到限位板。
本旋转锡炉装置操作区域干净无渣。
通过安装了焊接定时装置和焊接定长装置剔除了多种人为因素造成的质量隐患，将操作工焊接工艺定义成标准化作业，节约了操作工时间，提高了焊接效率。
申请人：谷华
地址：518000 广东省深圳市光明新区泰嘉乐科技园1栋1302
国籍：CN
更多信息请下载全文后查看。
【CN209867789U】一种运用于腔体自动焊接治具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920456283.9(22)申请日 2019.04.06(73)专利权人 福建骏鹏智能制造有限公司地址 350200 福建省福州市长乐区湖南镇鹏程路(72)发明人 蔡宣棋 黄祥旺 林月仓 沈雄彬 刘必津 郑涛 李华 (51)Int.Cl.B23K 37/04(2006.01)B23K 37/047(2006.01)(54)实用新型名称一种运用于腔体自动焊接治具(57)摘要本实用新型公开了一种运用于腔体自动焊接治具，包括形板、压板和电控盒，所述形板焊接在底板的顶端面，所述形板的后端面安装有气缸，所述气缸内安装有伸缩杆，所述伸缩杆的顶端面焊接有连接件，所述压板的上焊接有固定架，所述固定架通过第二转轴转动安装在底板上，所述压板上焊接有固定件，所述固定件内开设有螺纹孔，所述电控盒安装在底板的侧端面，且电控盒的顶端面嵌入固定有电按钮。
本实用新型具备满足焊接多角度，不用翻转产品，减少操作人员不必要的劳动强度。
权利要求书1页 说明书3页 附图3页CN 209867789 U 2019.12.31C N 209867789U权 利 要 求 书1/1页CN 209867789 U1.一种运用于腔体自动焊接治具，包括形板(2)、压板(6)和电控盒(12)，其特征在于：所述形板(2)焊接在底板(10)的顶端面，所述形板(2)的后端面安装有气缸(1)，所述气缸(1)内安装有伸缩杆(3)，所述伸缩杆(3)的顶端面焊接有连接件(4)，所述压板(6)的上焊接有固定架(15)，所述固定架(15)通过第二转轴(13)转动安装在底板(10)上，所述压板(6)上焊接有固定件(16)，所述固定件(16)内开设有螺纹孔(7)，所述电控盒(12)安装在底板(10)的侧端面，且电控盒(12)的顶端面嵌入固定有电按钮(11)。

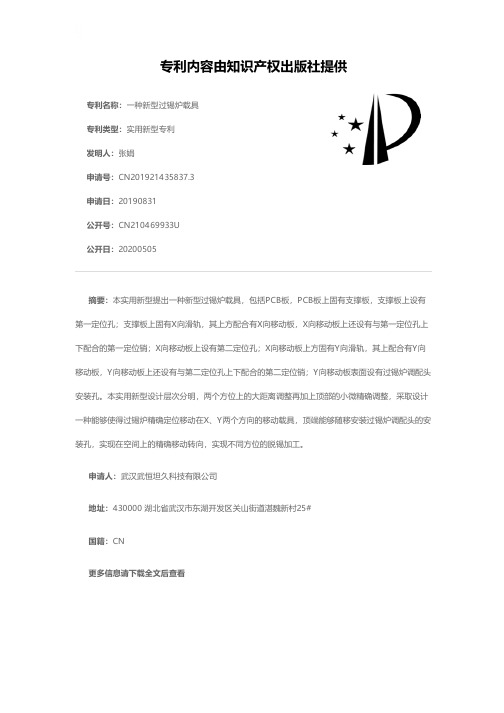

一种新型过锡炉载具[实用新型专利]
![一种新型过锡炉载具[实用新型专利]](https://img.taocdn.com/s3/m/063369501a37f111f0855b4d.png)
专利名称：一种新型过锡炉载具专利类型：实用新型专利
发明人：张娟
申请号：CN201921435837.3申请日：20190831
公开号：CN210469933U
公开日：
20200505
专利内容由知识产权出版社提供
摘要：本实用新型提出一种新型过锡炉载具，包括PCB板，PCB板上固有支撑板，支撑板上设有第一定位孔；支撑板上固有X向滑轨，其上方配合有X向移动板，X向移动板上还设有与第一定位孔上下配合的第一定位销；X向移动板上设有第二定位孔；X向移动板上方固有Y向滑轨，其上配合有Y向移动板，Y向移动板上还设有与第二定位孔上下配合的第二定位销；Y向移动板表面设有过锡炉调配头安装孔。
本实用新型设计层次分明，两个方位上的大距离调整再加上顶部的小微精确调整，采取设计一种能够使得过锡炉精确定位移动在X、Y两个方向的移动载具，顶端能够随移安装过锡炉调配头的安装孔，实现在空间上的精确移动转向，实现不同方位的脱锡加工。
申请人：武汉武恒坦久科技有限公司
地址：430000 湖北省武汉市东湖开发区关山街道湛魏新村25#
国籍：CN
更多信息请下载全文后查看。
可调节过锡炉治具[发明专利]
![可调节过锡炉治具[发明专利]](https://img.taocdn.com/s3/m/717dde6d83d049649a665851.png)
专利名称：可调节过锡炉治具
专利类型：发明专利
发明人：李俊武,李进,陈德江,夏晓东,张云飞申请号：CN201110334329.8
申请日：20111029
公开号：CN102500861A
公开日：
20120620
专利内容由知识产权出版社提供
摘要：本发明涉及一种可调节过锡炉治具，包括一框架和和多根调节杆，所述的调节杆的两端分别与框架相对设置的两侧边连接，其特征在于，与调节杆连接的框架两侧边的内侧面向内凹陷形成滑动槽，滑动槽的上部设置有多个安装孔，而所述的调节杆的两端均设置有固定孔，框架的安装孔和调节杆的固定孔内插入螺栓固定。
本发明通过采用可在框架的两端进行调节固定的调节杆结构，使得治具本身能够适用于多种不同大小的PCB板产品，适用范围广，降低了治具生产成本，同时在波峰焊的过程中，省时省力，提高了工作效率。
申请人：昆山明创电子科技有限公司
地址：215300 江苏省苏州市昆山市环庆路5号
国籍：CN
代理机构：南京纵横知识产权代理有限公司
更多信息请下载全文后查看。
一种PCBA过炉治具[实用新型专利]
![一种PCBA过炉治具[实用新型专利]](https://img.taocdn.com/s3/m/abc21ceaa6c30c2258019ecc.png)
专利名称：一种PCBA过炉治具专利类型：实用新型专利
发明人：邬志龙
申请号：CN202020633556.5申请日：20200423
公开号：CN211831376U
公开日：
20201030
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种PCBA过炉治具，包括基板，所述基板的内腔设置有两个相对称的夹持机构，所述基板底部的中轴处开设有沉孔，所述沉孔内腔的顶部转动连接有螺栓。
本实用新型将PCBA板放置在两个夹板之间，通过楔形块二和楔形块一的斜面作用力，对弹簧一压缩，通过弹簧一的弹性回复力驱动两个夹板相对移动，弹簧一弹性回复力，减小了两个夹板对PCBA板的冲击力，避免PCBA在挤压的过程中弯曲变形，从而进而完成夹持作业，该PCBA过炉治具，具备适用范围广和夹持PCBA板稳定、不易变形的优点，采用简单的结构，即减少使用成本又提高了该PCBA过炉治具的灵活性，省时省力，固定效果好，提高了工作效率，同时对PCBA板起到防护作用，避免PCBA板弯曲变形。
申请人：深圳市百辉表面贴装技术有限公司
地址：518102 广东省深圳市宝安区西乡街道龙珠社区愉盛工业园11栋3层
国籍：CN
代理机构：北京化育知识产权代理有限公司
代理人：尹均利
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920497379.X
(22)申请日 2019.04.13
(73)专利权人 深圳市荣测捷科技有限公司
地址 518100 广东省深圳市宝安区松岗街
道江边村创业五路5号富民科技园一
栋八楼
(72)发明人 张小健 夏继广 付梅良
(51)Int.Cl.
H05K 3/34(2006.01)
(54)实用新型名称一种可调节过锡炉治具(57)摘要本实用新型公开了一种可调节过锡炉治具，包括框架，框架由第一侧板、第二侧板和底板组成，底板顶部对应的两端分别固定连接有第一侧板与第二侧板，第一侧板的一端与第二侧板的一端均固定连接有固定块，两个固定块之间通过螺钉连接有第一连接板，第一侧板远离固定块的一端与第二侧板远离固定块的一端均开凿有凹槽，本实用新型的有益效果是：本实用新型操作简单，实用性强，通过改变固定PCB板装置的位置来实现此治具能够适用于多种不同大小的PCB产品，同时通过简单的机械结构使得治具之间可以自由地进行拼接，更好的适用于本身尺寸较大的PCB产品，同时降低了治具的生产成本，而且在波峰焊的过程中省时省力，大大的提高了工作效
率。
权利要求书1页 说明书3页 附图4页CN 209982868 U 2020.01.21
C N 209982868
U
权 利 要 求 书1/1页CN 209982868 U
1.一种可调节过锡炉治具，包括框架（1），其特征在于，所述框架（1）由第一侧板（15）、第二侧板（16）和底板（17）组成，所述底板（17）顶部对应的两端分别固定连接有第一侧板（15）与第二侧板（16），所述第一侧板（15）的一端与第二侧板（16）的一端均固定连接有固定块（13），两个所述固定块（13）之间通过螺钉连接有第一连接板（2），所述第一侧板（15）远离固定块（13）的一端与第二侧板（16）远离固定块（13）的一端均开凿有凹槽（14），两个所述凹槽（14）之间通过螺钉连接有第二连接板（4），所述第一侧板（15）的顶端和第二侧板（16）的顶端均开凿有两个通槽（3），所述通槽（3）内壁的顶端等距开凿有若干个卡槽（9），所述通槽（3）的底部固定连接有两个回位弹簧（8），两个所述回位弹簧（8）的顶部之间固定连接有挡板（10），两个所述挡板（10）的顶部滑动连接有三个调节杆（6），所述调节杆（6）两端的顶部均固定连接有推杆（5），所述推杆（5）卡在通槽（3）的内部，且所述推杆（5）与通槽（3）滑动连接。
2.根据权利要求1所述的一种可调节过锡炉治具，其特征在于：所述回位弹簧（8）的弹力大于PCB板的重力。
3.根据权利要求1所述的一种可调节过锡炉治具，其特征在于：所述卡槽（9）的宽度等于调节杆（6）的宽度。
4.根据权利要求1所述的一种可调节过锡炉治具，其特征在于：所述第一连接板（2）的两端均开凿有连接槽（11），所述第二连接板（4）的两端均固定连接有连接块（12），所述固定块（13）的尺寸大小与连接槽（11）的尺寸大小相同，所述凹槽（14）的尺寸大小与连接块（12）的尺寸大小相同，且所述固定块（13）的尺寸大小与凹槽（14）的尺寸大小相同。
5.根据权利要求1所述的一种可调节过锡炉治具，其特征在于：所述调节杆（6）的顶部且位于两个推杆（5）之间均等距固定安装有固定销（7）。
2。
