系统的选择及设计要求(三)
GB50116-2013火灾自动报警系统设计规范
2015年6月
规范的组成
规范分为12个部分：
总则、术语、基本规定、消防联动控制设 计、火灾探测器的选择、系统设备的设置、 住宅建筑火灾自动报警系统、可燃气体探 测报警系统、电气火灾监控系统、系统供 电、布线、典型场所的火灾自动报警系统。
规范的主要变化
消防联动控制系统
接收火灾报警控制器的 火灾报警信号，按预设 逻辑完成各项消防控制 的控制系统。由消防联 动控制器、消防控制室 图形显示装置、消防电 气控制装置、消防联动 模块、消火栓按钮、消 防应急广播设备、消防 电话等部分或全部设备 和组件组成。
火灾自动报警系统的形式（分类）
1）区域报警系统；
区域报警系统组成示意图
区域报警系统适用及选择要求
适用于仅需要报警，不需要联动自动
消防设备的保护对象。火灾报警控制器应
设置在有人值班的场所。
集中报警系统的组成
1）应由火灾探测器、手报警按钮、火灾
声光警报器、消防应急广播、消防专用电 话、消防控制室图形显示装置、火灾报警 控制器、消防联动控制器等组成；
消防电气控制装置
气 体 灭 火 控 制 器 消 防 水 泵 控 制 器 防 火 卷 帘 控 制 器 防 排 烟 控 制 器 防 火 门 监 控 器 消 防 设 备 电 ... 源 监 控 器
输出 模块
输入 模块
电气 火灾 监控 系统
消火栓 按钮
消防电动装置
消防 电源
建筑消防设施远程监控中心 或消防物联网管理中心
● ● ●
●●●
火灾报警 控制器
消防控制室图形显示装置
消防控制室
传至城市消防远程监控中 心或消防物联网管理中心
机械系统部件的选择与设计要求

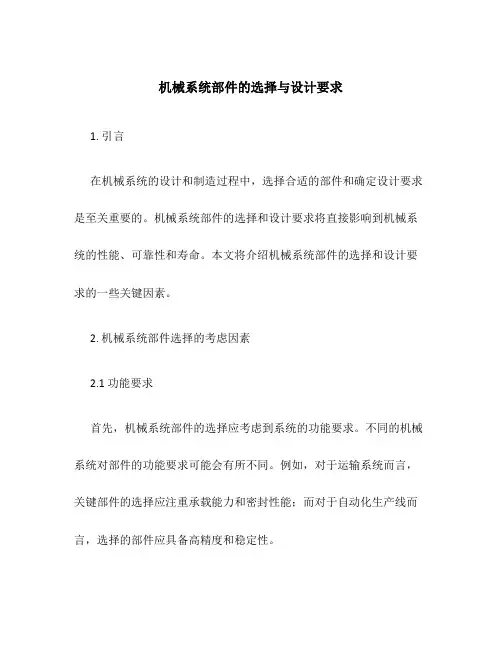

机械系统部件的选择与设计要求1. 引言在机械系统的设计和制造过程中，选择合适的部件和确定设计要求是至关重要的。
机械系统部件的选择和设计要求将直接影响到机械系统的性能、可靠性和寿命。
本文将介绍机械系统部件的选择和设计要求的一些关键因素。
2. 机械系统部件选择的考虑因素2.1 功能要求首先，机械系统部件的选择应考虑到系统的功能要求。
不同的机械系统对部件的功能要求可能会有所不同。
例如，对于运输系统而言，关键部件的选择应注重承载能力和密封性能；而对于自动化生产线而言，选择的部件应具备高精度和稳定性。
2.2 质量和成本其次，机械系统部件的选择也应考虑到质量和成本。
优质的部件通常具有更好的性能和可靠性，但价格更高。
因此，在选择部件时需要平衡性能和成本之间的关系，并确保所选部件能满足系统设计的要求。
2.3 材料选择材料选择是机械系统部件设计过程中的重要一环。
不同材料具有不同的物理和化学性质，对于不同的应用环境和工作条件，需要选择相应的材料。
例如，在高温环境中工作的部件应选用耐高温材料，而在腐蚀性环境中工作的部件应选用耐腐蚀材料。
2.4 可靠性考虑可靠性在机械系统设计中起着重要的作用。
为了确保机械系统的可靠性，应选择具有良好可靠性的部件。
一般来说，可靠性高的部件具有长寿命和较低的故障率。
在选择部件时，可以考虑供应商的声誉和部件的历史数据。
3. 机械系统部件设计的要求3.1 相容性在机械系统设计中，所有的部件应能够相互协调工作，实现系统的整体功能。
因此，部件设计时应尽可能保持相容性，包括尺寸、连接方式、工作原理等方面的相容性。
3.2 强度和刚度机械系统部件在工作过程中通常要承受一定的载荷和振动。
因此，部件的设计应考虑到足够的强度和刚度，以保证其在工作过程中不发生变形或损坏。
3.3 精确度和稳定性某些机械系统对精确度和稳定性要求较高，例如精密仪器和测量设备。
在这种情况下，部件的设计应注重精确度和稳定性，以确保系统的测量和控制精度。
伺服系统的设计要求、步骤、方法
伺服系统的设计要求、步骤、方法伺服系统结构上的复杂性，决定了其设计过程的复杂性。
实际伺服系统的设计是很难一次成功的，往往都要经过多次反复修改和调试才能获得满意的结果。
