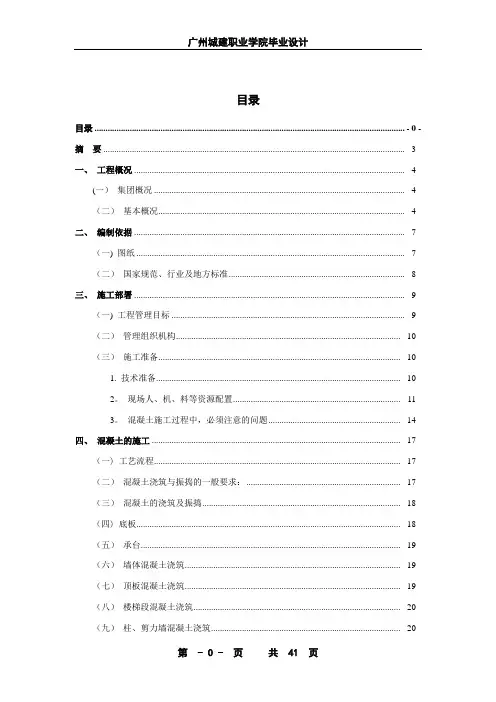

目录目录 ............................................................................................................................................. - 0 -摘要 ......................................................................................................................................... - 3 - 一、工程概况 ........................................................................................................................... - 4 -(一）集团概况 .................................................................................................................. - 4 - （二）基本概况................................................................................................................ - 4 - 二、编制依据 ........................................................................................................................... - 7 -（一) 图纸 .......................................................................................................................... - 7 - （二）国家规范、行业及地方标准................................................................................ - 8 - 三、施工部署 ........................................................................................................................... - 9 -（一) 工程管理目标 .......................................................................................................... - 9 - （二）管理组织机构...................................................................................................... - 10 - （三）施工准备.............................................................................................................. - 10 -1. 技术准备............................................................................................................... - 10 -2。
土木工程毕业设计—建筑结构设计
柱配筋
箍筋
已知BxH，已知混凝土强度（C30）， 箍筋强度（HPB300），已知V，求解 Asv/s
纵筋
已知BxH，已知混凝土强度（C30）， 箍筋强度（HRB400），已知M、N， 已知计算长度L0，求解As，A’s
求解过程中一个重要内容——内力（M、N、V） 主要问题：怎样得出梁柱杆件上的内力？ 怎么求？ 结构设计全过程——求内力
16、地震剪力
定义：由于水平地震作用的施加，而使结构产生剪力。 求解方法： 周期为什么要折减？ （用于计算内力）
（1）填充墙会增大框架结构的刚度，使周期减小，而计算时幵没有考虑填充墙。 （2）结构自振周期大部分处于反应谱下降段，填充墙的存在使自振周期减小，意味 着地震影响系数会比较大，FEK=α1Geq，即水平地震作用会比较大。因此按反应谱 方法计算，不折减活折减不够，不安全。
计算过程
1.0恒载+0.5活载（屋面活荷载不计）
13、结构的自振周期
定义：某一结构按某一特定振型完成一次自由振动所需时间，反映了结构的 动力特性，与结构的质量和刚度有关。 求解方法 能量法 顶点位移法（选用此方法）
什么是D值？
当柱子上下端产生单位相对横向位移时，柱所承受的剪力。
位移方向
为什么可以使用D值求位移？ 为什么要考虑梁刚度增大系数？
（培养设计思路和概念的过程）
效应组合或内力组合
各工况效应计算
各工况荷载大小
各种内力的不利组合
剪重比调整、侧移计算 恒载工况：分层法、弯矩二次分配法 、位移法、力学求解器 活载工况：同上 地震荷载工况：D值法、位移法、结 构力学求解器 风荷载工况
地震工况 风荷载工况 恒载工况 活载工况
恒载计算（面荷载、线荷载、集中荷载） 恒载工况 哪些属于恒载？
市政工程毕业设计
第一部分道路工程设计一、总说明（一）工程概况卫国北路道路工程位于唐山市中心北部，本次设计起点为龙富道交叉口，终点为该路与长宁道交叉口。
道路全长985.745m，属于城市主干路，红线宽40m。
本路沿线地质条件良好，地下水位较深，地下水对混凝土及路面结构层无腐蚀性。
(二) 设计标准1．设计荷载：以轴载100KN的双轮组单轴为标准轴载。
2．道路等级：城市主干路。
3．设计车速：60Km/h。
4．抗震标准：8度。
5．压实标准：重型击实标准。
（三）设计依据1．《城市道路设计规范》GJJ37-902．《公路沥青路面设计规范》JTJ104-973．《公路路基设计规范》JTJ013-954．《公路路面基层施工技术规范》JTJ034-20005．《城市道路绿化规划与设计规范》CJJ-75-976．《公路工程抗震设计规范》JTJ004-897．《城市道路和建筑物无障碍设计规范》JGJ50-2001（四）设计资料1．唐山市属国家自然区划的Ⅱ4区，路基土均为中液限细粒土（FI），干湿类型为中湿（全路程）。
2．地下水位埋深1.2m左右，平均最大冻土深度为0.8m。
3．交通量现状资料。
①机动车设计交通量确定为13000——15000辆/昼夜；设计高峰小时交通量占平均交通量的10%；②车型比重：小型载重汽车占40%，小汽车占60%；③方向系数：主要方向（南北方向）交通量占断面交通量的55%；④非机动车（混合行驶）单侧小时交通量为2000辆/小时，其中自行车占85%；⑤高峰小时人流量（单侧双向）为2000人/小时，人行横道（双向）为800人/小时；⑥机动车年平均增长率为6%，非机动车和行人年平均增长率为3%。
4．设计年限为15a 。
5．路面结构按柔性路面设计。
6．排水设计条件①水文条件：暴雨强度公式：6.0)lg 87.01(935t p q +=，地面径流0.5，地面集水时间：15min ，设计重现期：1年。
②水文地质条件：路段雨水汇水面积以道路中心线两侧400m 为界。
住宅楼毕业设计
住宅楼毕业设计学校名称：学生姓名：学生学号：班级：专业：土木工程（本科）目录第一章毕业设计任务书- 2 - （一）、设计依据 - 2 -（二）、建筑设计内容和要求- 2 - （三）、结构设计 - 2 -第二章建筑设计总说明- 4 -一、设计依据- 4 -二、工程概况- 4 -三、尺寸及标高- 4 -四、墙身及砂浆- 5 -五、门窗和玻璃- 5 -六、室内外装修- 5 -七、防火设计- 6 -八、油漆- 6 -九、护角粉刷及滴水做法- 6 -十、其它- 7 -第三章结构设计总说明- 8 -一、设计依据- 8 -二、工程概况- 8 -三、本工程地质条件- 9 -四、主要结构- 9 -第四章结构计算书- 12 -1.预制板的选型- 12 -2.梁的计算如L-1- 13 -3.墙体验算- 16 -4.楼梯设计- 23 -附录图纸目录及门窗表- 28 -第一章毕业设计任务书（一）、设计依据1、功能要求A、规模：总建筑面积为3000~6000㎡共4个单元1梯2户.B、层数：六层；层高：2.7-3.3m；C、主要房间及其建筑面积每户要求80-150㎡E、门窗材料：自选F、内外装修：自选G、设计原则：适用、经济、美观（二）、建筑设计内容和要求1、平面图、剖面图、正立面图、侧立面图1：1002、屋顶平面图部分详图比例自定3、设计说明4、图纸数量：1号图纸3张；2号图纸2张5、图纸深度：扩初阶段按现行设计规范（三）、结构设计1、设计依据A、抗震设防烈度为7度B、地质条件：地耐力为地下土冻结深度为0.3m基础埋深为1.4-2.4mC、适用规范按现行设计规范执行2、结构承重体系用结构选择A、结构承重体系应优先采用横墙承重体系或纵横墙共同承重的结构体系B、按照抗震规范要求设置构造柱和圈梁C、楼（屋）盖采用预应力多孔板局部可采用现浇梁板楼梯为现浇楼梯厕所采用现浇板基础为普通条形基础3、结构计算（具体内容由指导老师确定）A、楼（屋）盖预制板的选择B、现浇板现浇楼梯单元梁的计算C、墙体的计算4、施工图：每人3张1号图1张2号图A、基础施工图B、结构平面布置图C、屋面结构平面布置图D、楼梯的施工图第二章建筑设计总说明一、设计依据1、《98ZJ中南地区通用建筑标准设计图集》；2、《建筑工程建筑面积计算规范GB／T 50353-2005》；3、《建筑楼梯模数协调标准GBJ101-87》；4、《房屋建筑制图统一标准》；5、《建筑模数协调统一标准GBJ2-86》；6、《建筑制图标准[附条文说明]GB/T50104-2001》；7、《民用建筑设计通则[附条文说明] GB50352-2005》；8、《住宅设计规范(2003年版)[附条文说明] GB50096-1999》；9、《住宅建筑模数协调标准 GB/T50100-2001》二、工程概况1、工程名称：美好家园2#楼.（合理使用年限为50年）2、建筑类别抗震设防：本工程属于多层住宅楼耐火等级为一级耐久年限50年地震设防烈度为七度3、建筑层数：四单元六层住宅楼4、结构类型：为砖混结构三、尺寸及标高1、本工程0.000标高具体施工时现场定2、图中所有尺寸以毫米(mm)为单位标高以米(m)为单位.四、墙身及砂浆1、除卫生间隔墙厚为120mm其余均为240mm采用MU10粘土实心砖砌筑2、厨房、卫生间四周墙体与楼板交接处做250mm高与墙同厚的C20混凝土现浇带(门及门洞处不做)3、墙身防潮：防潮层位于-0.06M处做法为20厚1：2水泥砂浆加（水泥重）5%防水剂五、门窗和玻璃1、除注明外所有窗均立于墙中所有门均坐立安装2、分户门外侧安装乙级防盗门与楼梯间墙齐；内门均为胶合板门；楼梯间外窗80系列白色塑钢推拉窗（白玻）；外窗及封闭阳台80系列白色塑钢推拉窗（白玻）3、通向阳台的推拉门高至梁底由用户自理六、室内外装修1、楼地面：房间楼地面均做水泥砂浆地面具体做法详见98ZJ001地12、楼地面：厨房、卫生间楼地面装修为陶瓷地砖具体做法详见98ZJ001楼27比相邻房间低20MM并以2%坡度坡向地漏3、踢脚：房间踢脚（厨房及卫生间除外）均做水泥砂浆踢脚具体详见98ZJ001踢24、内墙：厨房、卫生间内墙面为面砖墙面具体做法详见98ZJ001内墙105、内墙：房间内墙面均为混合砂浆墙面外罩乳胶漆具体做法详见98ZJ001内墙4及涂236、外墙：外墙面为水泥砂浆粉刷外罩丙烯酸外墙涂料具体做法详见98ZJ001外157、厨卫天棚：厨房及卫生间为水泥砂浆外罩乳胶漆具体做法详见98ZJ001顶4及涂238、室内天棚：其它所有房间均为混合砂浆外罩乳胶漆具体做法详见98ZJ001顶3及涂239、屋面：平屋面采用上人防水平屋面具体做法详见98ZJ001屋410、散水：宽1000MM具体做法详98ZJ901--2/411、楼梯栏杆及扶手做法详见98ZJ401--Y/612、落水管为直径=100的PVC管具体做法详98ZJ201--2/1113、说明：室内装修设计均为初装设计可根据需要做二次装修设计七、防火设计1、二次装修的材料及做法均应按国家现行的防火规范《建筑内部装修设计防火规范》GB50222-95要求选用和施工八、油漆1、楼梯栏杆先刷防锈漆一道再刷调和漆二道具体做法详98ZJ001涂132、木门外棕红内奶黄色、室内门外白色内奶黄色油漆具体做法详见98ZJ001漆九、护角粉刷及滴水做法1、室内墙体阳角细部做法详见98ZJ501第20页节点12、窗台滴水线做法详见98ZJ901第23页节点4、6；雨蓬及阳台滴水线做法详见98ZJ901第21页节点A；雨蓬及阳台板底粉刷详见98ZJ901第21页说明3十、其它1、除注明外卫生间\厨房楼地面均比相邻楼地面低20mm阳台楼地面比相邻楼地面低20mm并以1%的坡度坡向地漏2、水电暖设施、预留洞口及定位等均以各专业施工图为准3、本工程建筑所需材料、规格、性能及施工要求等除图中注明外均须按国家有关规范、标准执行4、施工时严格按国家有关规范、规定、标准执行第三章结构设计总说明一、设计依据1、《建筑结构荷载规范GB5009-2001》；2、《混凝土结构设计规范[附条文说明]GB50010-2002》;3、《砌体结构设计规范GB5007-2002》;4、《建筑地基基础设计规范GB5007-2002》;5、《建筑抗震设计规范GB50011-2001》;6、《建筑地面设计规范GB50037-96》；7、《房屋建筑制图统一标准》；8、《建筑结构统一标准》；9、《02系列结构标准设计图集DBJT19-01-2002》；10、《建筑制图标准[附条文说明]GB/T50104-2001》；11、《民用建筑设计通则[附条文说明] GB50352-2005》；12、《住宅设计规范(2003年版)[附条文说明] GB50096-1999》；13、《工程结构可靠度设计统一标准 GB50153-92》；14、《建筑结构可靠度设计统一标准[附条文说明]GB50068-2001》；15、《建筑结构设计术语和符号标准[附条文说明] GB/T50083-97》；16、《建筑变形测量规程JGJ/T8-97》二、工程概况1、本工程为地上6层砖混结构建筑结构总高度为21.5m室内外高差为0.6m2、结构的设计使用年限为50年;结构的安全等级为二级;砌体施工质量控制等级为B级;主体结构的混凝土环境类别为一类;基础、室外构件的混凝土环境类别为二b类卫生间、厨房结构的混凝土环境类别为二a类3、结构施工图中所示标高均为结构标高;结构标高相应建筑标高降低0.030m 卫生间楼板结构标高相应建筑标高降低0.100m4、本工程抗震防设烈度为7度三、本工程地质条件1、地耐力为150KN/㎡～180KN/㎡地下冻土深度为0.3m基础埋深为18m2、工程施工时采用素土换填法对冻土进行处理并分层夯实确保换填后地基承载力不小于150KN/㎡整片素土换填夯实范围为建筑物外缘外放2米四、主要结构1、基础垫层：3：7灰土垫层700㎜厚2、基础：无筋扩展基础3：7灰土垫层240墙砖基础基底宽度分别为1200㎜、1500㎜、1800㎜3、砖墙：0.000以下 MU10砖M10水泥砂浆；一至三层MU10砖M10混合砂浆；三至五层MU10砖M7.5混合砂浆；五层以上MU10砖M5混合砂浆.4、圈梁：圈梁设置于每层楼层所有砖墙上基础设置地圈梁圈梁应连续地设在同一水平面上并形成封闭当圈梁被门窗洞口截断时应在洞口上（下）部增设相同截面的附加圈梁附加圈梁与圈梁的搭接长度不应小于其中到中的垂直距离的两倍且不得小于1M若洞口两侧有构造柱则附加圈梁锚入构造柱即可抗震做法见河南省《砌体结构构造详图》（02YJ001-1）7度区5、过梁：过梁选自图集02YG301过梁搁置长度小于250㎜的地方预制改为现浇6、构造柱：钢筋混凝土构造柱位置见圈过梁、构造柱平面布置图施工要求必须先砌墙后浇柱墙应砌成马牙槎沿墙高每隔500㎜配置2φ6墙体拉结筋每边深入墙内1000㎜所有构造柱（图中特殊注明外）均伸到顶层圈梁或女儿墙压顶构造柱根部构造详见河南省《砌体结构构造详图》（02YJ001）14页抗震做法见河南省《砌体结构构造详图》（02YJ001-1）7度区7、预应力空心楼板：根据河南省02系列结构设计标准图集选用YKB3662、YKB4262、YKB3052等预应力空心楼板连接详见《预应力空心楼板（河南省）》（02YJ201）板端连接详见图集93、94页预制平板与圈梁顶高差部分用C20素混凝土浇筑8、现浇楼板：板内下部钢筋应伸至梁中心线且大于5倍钢筋直径板内上部钢筋不得在支座搭接当板底与梁底平时应将板的下部钢筋置于梁内钢筋之上板内分布筋未注明者均为φ8＠200厨房、卫生间楼板顶标高相应均比楼板层标高降低80㎜、阳台降低30㎜8、混凝土保护层厚度：地圈梁为35㎜主体结构圈梁、过梁、单梁、挑梁、柱等为30㎜现浇板为20㎜9、砼强度等级：基础:C25卫生间、厨房为C25其它除注明外为C2010、材料要求：设计中选用的各种建筑材料必须有出厂合格证明并应符合国家及主管部门颁发的产品标准主体结构所用的建材均应经试验合格和质检部门抽检合格后方能使用水泥宜采用低水化热水泥钢筋除施工图注明外应符合03G101-1要求砖的质量应满足《GB/T5101烧结普通砖》的要求11、其它：本图纸除注明外标高以米为单位其它以毫米为单位结构主要承重构件必须达到规范要求本说明中未尽事宜均以国家相关规范、规程为准第四章结构计算书1.预制板的选型取住宅楼开间3.6m的房间计算楼板的构造层次及荷载如下：1)永久荷载:20mm厚1：3水泥砂浆面层0.02×20=0.4预应力混凝土空心板（由河南省02系列结构标准设计图集查得拟选用120厚600宽） 1.9315mm厚混合砂浆顶棚 0.015×17=0.26永久荷载标准值 =2.59永久荷载设计值 1.2×2.59=3.12)可变荷载:可变荷载标准值 2.0可变荷载设计值 1.4×2.0=2.83)作用于楼面的荷载:作用于楼面的荷载标准值 2.59+2.0=4.59作用于楼面的荷载设计值 3.1+2.8=5.964)选板原则:选择板的原则：板的允许荷载值大于楼面荷载值；允许变形值荷载作用下的变形值；允许裂缝宽度荷载作用下产生的裂缝宽度5)选板过程:板的标志长度3.6楼面层及板底粉刷层0.66楼面均布可变荷载标准值 2.0准永久值系数为0.5组合值系数为0.7.试选用500宽的板型号.计算各项弯矩值\剪力值查标准图集得板自重及灌缝重标准值1.97.=1.2*0.66+1.4*2=3.6=1.2*0.66+1.4*0.7*2=2.75=0.66+2=2.66=0.66+0.5*2=1.66查500宽板选用表选用YKB3652（CRB650级冷轧带肋钢筋）[Qd]条件：3.6＜8.03[Qd]条件：2.75＜8.03[Qs]条件:2.66＜6.02[Qq]条件:1.66＜4.676）按3.9m进深确定楼板块数:0.6*6=3.6m3.9m-3.6m=0.4m6块板设7个板缝板缝平均宽度0.057m板缝中放6钢筋加固同理对于4.2m开间的房间楼板可选用6YKB42622.梁的计算如L-1材料的选用混凝土采用C20查得钢材：受力钢筋采用HRB335级钢筋由表查得其他钢筋采用HPB235级或Q235级钢筋由表查得(1).计算单元及梁截面尺寸的确定取取如下图所示：计算单元选取L-1两侧开间中-中直接的距离如下图所示：(2).计算简图的确定计算跨度如图：取小值(3).荷载计算板传来永久荷载标准值：板传来可变荷载标准值：梁自重标准值：板传来的永久荷载设计值：板传来的可变荷载设计值：梁自重设计值：则作用于梁上的总荷载设计值为：(4).内力计算(5).截面配筋计算结构重要性系数：查表可选用满足要求满足最小配筋率要求(6).斜截面抗剪能力计算①复核截面尺寸截面尺寸满足要求②判断是否需要按计算配置腹筋需要按计算配置腹筋选用双肢箍沿梁全长均匀布置满足要求(7).梁的计算方法均与L-1梁的计算方法相同配筋图详见结构施工图3.墙体验算如住宅楼小房间采用横墙承重大房间为纵横墙承重底层墙为240mm墙梁在墙上的支撑长度为240mm墙面为两面粉刷砖的强度等级为MU10用混合砂浆砌筑(1).墙体高厚比验算①计算单元：纵墙、横墙的计算单元如下图：②静力计算方案：因横墙间距楼（屋）盖为装配式钢筋混凝土楼盖板故房屋的静力计算方案为刚性方案③纵墙高厚比验算墙的计算高度底层：由于墙的计算高度墙厚0.24m承重墙取又窗户的墙允许高厚比允许高厚比查表得M7.5时=26M5时=241）底层纵墙允许高厚比验算：（满足）2）二层纵墙允许高厚比验算（满足）④横墙高厚比验算同上底层墙的计算高度由于(2).D轴纵墙梁L-1处墙的强度计算取纵墙最危险一段即计算单元为C轴梁下一段纵墙进行强度验算①荷载计算屋面：屋面恒载标准值：二毡三油绿豆砂防水层20mm厚1：3水泥砂浆找平层100mm厚水泥、石灰、炉渣保温层120mm厚预应力空心板15mm厚顶棚抹灰屋面梁一半自重（包括粉刷层）屋面及屋面梁传到纵墙上的荷载标准值：屋面活荷载标准值：屋面活荷载传到纵墙上的荷载标准值：楼面：1）楼面恒荷载标准值：20mm厚1：3水泥砂浆面层120mm厚预应力空心板15mm厚顶棚抹灰楼面梁一半自重：6.22楼面梁L-1传到纵墙上的荷载标准值：3）楼面活荷载标准值该开间的负荷面积设计楼面梁、墙、柱和基础不考虑荷载折减楼面梁L-1传到纵墙上的活荷载标准值：墙体：墙体自重标准值：240mm厚墙自重双面抹灰木窗自重计算单元内纵墙自重标准值：包括檐口板自重檐口挑出0.6m厚0.1m计算单元内横墙上自重标准值：每层横墙自重标准值（取1m宽墙）：（240mm墙）（240mm墙）屋面传到横墙上的恒载标准值（取1m宽墙为计算单元）为：屋面传到横墙上的活载标注值：楼面1m板宽传到横墙上的恒载标准值：楼面1m板传到横墙上的活载标准值：②内力分析改建筑物的静力计算方案为刚性方案因此静力计算可以不考虑风荷载影响仅考虑竖向荷载对于每层墙体纵墙应取墙顶（梁底截面）I-I截面以及墙底（梁底截面偏上部位）进行强度验算1）纵墙截面强度验算屋面及楼面梁的有效支撑长度一、二层：取三层：取三层I-I截面处纵墙内力如下图：轴力标准值：轴力标准值：大梁反力偏心距：四层梁对三层板墙顶部产生的弯矩标准值：三层纵墙II-II截面内力（M=0按轴压计算）轴力标准值：轴力设计值：弯矩标准值：二层纵墙I-I截面处内力：轴力标准值：轴力设计值：三层梁作用在纵墙顶的反力偏心矩：三层梁对二层纵墙顶截面产生的弯矩标准值：二层II-II截面处纵墙内力（墙厚改变取在二层楼面）轴力标准值：轴力设计值：弯矩设计值：一层纵墙I-I截面处内力：轴力标准值：轴力设计值：二层梁L-1对一层纵墙顶截面产生的弯矩标准值：大梁反力偏心距：上层墙对下层墙形的偏心距：弯矩标准值：一层纵墙II-II截面内力：轴力标准值：轴力设计值：弯矩标准值：2）横墙控制截面内力计算由于楼面活荷载较小横墙的计算不考虑一侧无活荷载时的偏心受力情况按两侧均匀布置活荷载的轴心受压构件取1m宽横墙进行承载力验算三层II-II截面内力：轴力设计值：一层II-II截面轴力最大：③截面承载力计算1）纵墙及横墙承载力通过计算可以保证纵横墙的安全可靠在计算中如果有的截面不能满足承载力要求则可以采用：减小截面偏心距e;提高砌体强度；加大砌体截面尺寸等措施2）纵墙梁L-1下砌体局部承载能力验算屋面梁支座反力标准值：屋面梁支座反力设计值：屋面梁支座反力标准值：屋面梁支座反力设计值：一、二、三、四、层楼面梁L-1上部都有墙传来的荷载影响由于三层较大故验算梁下部受压承载力局部受压区域面积：影响砌体局部抗压强度的计算面：所以即可以不考虑上部荷载影响砌体局部抗压强度提高系数：压应力图形完整系数；局部受压承载力不满足需加梁垫如采用的预制梁垫则梁垫块面积上部荷载在垫块上产生的轴向力：作用于梁垫块上的总轴力设计值：作用于梁垫块上的总轴力标准值：有利影响系数查规范有则满足要求同理可以验算一、二层墙梁下局部承压强度如不满足可加设梁垫或与梁一起浇筑整体的垫块同理经过验算本工程砌体可以满足局部承载力的要求4.楼梯设计1）楼梯建筑设计详见建筑施工图2）结构设计采用板式楼梯（1）楼梯梯段板的计算混凝土采用C20当时采用I级钢筋；当时采用II级钢筋①假设板厚②荷载计算（取1m板宽计算）楼梯斜板的倾角恒载计算踏步重：斜板重：20mm厚面层粉刷层重：15mm厚板底抹灰：恒载标准值：恒载设计值：活荷载标准值：活荷载设计值：总荷载设计值：③内力计算跨中弯矩：④配筋计算（结构重要性系数）受力钢筋查表可选用（2）平台板的计算①荷载计算（取1m板宽计算）假定板厚为70mm平台梁TL-1截面尺寸为：200×300mm TL-2截面尺寸为150×200mm恒载：平台板自重：20mm厚抹面：15mm底面抹灰：恒载标准值：恒载设计值：活载标准值：活载设计值：总荷载设计值：②内力计算计算跨度：板跨中弯矩：③配筋计算受力钢筋查表可选用分布钢筋可选用具体配筋详图见结构施工图（3）平台梁TL-1的计算①荷载计算梯段板传来：平台板传来：梁自重：总荷载设计值：②内力计算③配筋计算1）纵向钢筋计算（按倒L形截面计算）翼缘计算宽度：判别截面类型（）属第二类型截面查表可选用2）腹筋计算截面校核：需要按计算配置箍筋假定选用的双肢箍筋则选用的@200双肢箍具体配筋图见结构施工图（4）平台梁TL-2的计算同TL-1的计算相同以上所涉及的配给及部分详图见建筑和结构施工图附录图纸目录及门窗表建筑设计图纸目录土木工程工程名称美好家园2#楼图纸目录学生姓名建筑部分图纸总数共5张图号建施-01序号图纸内容图纸规格图纸编号数量备注1图纸目录A2建施-011建筑设计总说明门窗表2一~六层平面图A1建施-0213平屋面详图A1建施-031女儿墙檐口详图4南立面图A1建施-0415西立面图A2建施-0511-1剖面图楼梯详图结构设计图纸目录土木工程工程名称美好家园2#楼图纸目录学生姓名结构部分图纸总数共5张图号结施-01序号图纸内容图纸规格图纸编号数量备注1图纸目录A2结施-011结构设计总说明2基础平面布置图A1结施-021基础剖面详图3一~六层结构平面图A1结施-031构造柱大样图圈梁断面图4屋面结构平面图A1结施-0415楼梯配筋图结施-051楼梯平板配筋图门窗表编号类别洞口尺寸选用图集及编号数量备注M-1防盗门950*2100钢制防火防盗门甲方自定48M-2木门900*2100成品胶合板门甲方自定219M-3塑钢门800*2100普通塑钢48M-4木门800*2100成品胶合板门甲方自定48M-5塑钢门900*2100普通塑钢4C-1塑钢窗1800*160092SJ704（一）TSC-30改96C-2塑钢窗1500*160092SJ704（一）TSC-29改48C-3塑钢窗1200*160092SJ704（一）TSC-29改48C-4塑钢窗1000*160092SJ704（一）TSC-28改48C-5塑钢窗1200*140092SJ704（一）TSC-29改C-7塑钢窗1800*160092SJ704（一）TSC-30改48C-8塑钢窗2400*160092SJ704（一）TSC-30改48????????- 1 -做生意一定要同打球一样，若第一杆打得不好的话，在打第二杆时，心更要保持镇定及有计划，这并不是表示这个会输。
毕业设计计算书
中文摘要本毕业设计为长春市培训中心设计，建筑平面为矩形。
建筑总面积9980.11m2，主体建筑7层，一层层高为3.9m，二至四层层高均为3.6m五至七层层高均为3.3m，本工程采用框架结构。
建筑工程等级二级，建筑耐火等级二级，建筑抗震设防烈度为7度。
毕业设计主要完成下列内容：一、建筑设计：本着“安全、经济、适用、美观”的设计理念，根据《民用建筑设计通则》（GB 50352-2005）、《房屋建筑制图统一标准》（GB/T 5001-2011)、《疗养院建筑设计规范》（JGJ40-87）、《建筑设计防火规范》（GB50016-2006）等规范的相关要求，进行了建筑平面、立面、剖面及详图的设计，最后绘制了建筑施工图。
二、结构设计：结构设计主要依据《建筑结构荷载规范》（GB50009-2012）、《混泥土结构设计规范》（GB50010-2010）、《建筑抗震设计规范》(GB50011-2010)、《建筑地基基础设计规范》(GB5007-2002)、《建筑桩基础技术规范》(JGJ94-2008)等规范进行了手算和电算两部分。
手算完成了一榀框架配筋计算、板、楼体和基础的配筋计算。
电算利用PKPM 软件进行，初步对手算和电算结构进行了比较，最后完成了结构施工图的绘制。
三、施工组织设计：根据多层办公楼建筑的施工相关要求确定了施工方案、施工进度计划并绘制了施工平面布置图。
施工组织设计主要包括施工准备工作、施工部署、主要项目的施工方法以及技术质量、安全生产、文明施工方面的一系列措施。
毕业设计的三个月是忙碌的，也是受益匪浅的，在此感激每一位指导帮助过我的老师。
在各位指导老师的帮助下，经过方案确定、建筑设计、结构设计和施工组织设计的全过程训练，加深了对相关规范、规程内容分类的理解；熟练掌握了天正建筑、Auto CAD、PKPM、等建筑设计及结构设计软件。
整个毕业设计设计与制作，使我加深了对规范的认识，巩固了大学四年所学的想关专业知识和绘图技能，提高了综合分析、解决问题的能力，收获颇丰，至此感谢辛勤指导我的老师们。
毕业设计简况怎么写
毕业设计简况怎么写【篇一：毕业设计概况】1 毕业设计概况1.1 课题（1）建筑设计确定合理的建筑方案；建筑材料的选用合理；建筑防水、防潮、保温设计；楼电梯间合理布臵。
（2）结构设计进行合理的结构体系选择和布臵；进行结构构件截面尺寸初估和体系布臵合理性分析；标准层板的内力分析和配筋手算；一部楼梯的设计和配筋计算；结构整体和受力构件电算分析；编写说明书和计算书、图纸。
（3）基坑与地基基础设计进行合理的基坑与地下结构体系的选择和布臵、进行基坑边坡稳定性验算和支护设计、进行地基承载力验算与地基基础设计、进行地下室防渗设计。
1.2 设计内容（1）工程项目选址及项目区规划设计、项目方案可行性论证、环境质量影响评价（设计项目小组集体）；（2）单体建筑设计：建筑总平面设计、建筑平面组合及空间组合设计、建筑立面、剖面设计、建筑外围护与室外工程设计。
（3）结构设计：结构方案选型、结构布臵、荷载设计与计算、结构抗震设计与验算、基础设计与稳定性验算。
（4）地基处理方案、基坑开挖与支护施工设计、地基承载力、稳定性验算。
建筑设计特点（2）屋面：防水等级为二级，采用3厚sbs卷材防水一道，60厚聚苯板保温。
（3）门：户内均采用木门、木隔断或玻璃隔断；分户防盗门采用成品（防火）防盗门。
（4）窗：多采用塑钢推拉窗。
（5）建筑外墙：外墙保温、面砖及涂料装饰。
结构设计特点本工程地上结构均为框架结构，层数为四层。
结构体系采用钢筋混凝土框架结构。
楼屋盖均采用现浇钢筋混凝土梁板结构。
（1）本工程结构设计使用年限为50年。
（2）建筑结构安全等级为二级。
（3）建筑抗震设防标准7度。
（4）工程地基基础设计等级甲级。
（5）建筑防火分类为二类；建筑耐火等级为一级。
（6）本工程环境类别均为一类。
（7）混凝土结构构件的裂缝控制等级:三级1表1.1 项目概况本工程设计中0.000按自然地面考虑，地面超载设计中考虑基坑顶部地面超载且均布荷载为10kpa。
主要岩土地层水平分布，其中杂填土厚度0.5m，粉质粘土厚度4.5m，淤泥质土厚度2.5m，粉土厚度25.0m，以下为坚硬的基岩层。
框架结构毕业设计说明书(手算完整版)
框架结构毕业设计说明书
摘要
ABSTRACT
、八, 、■
刖言
第一章建筑设计
1.1 工程概况
整栋建筑的门，主要设有寝室内开式防盗门(900mm 2100m)楼梯弹簧式消防隔烟门
(2400mm 2400mm,它们的做法详见规范 98ZJ681 GJM201。
Hale Waihona Puke 屋顶平面设计本设计中的屋顶为不上人的屋顶，从经济角度和施工角度出发，采用了平屋顶设计。在 屋顶上采用外天沟
排水，排水坡取 2%。建筑图中只画出屋盖，没有画出屋面架空隔热层。 防水采用刚性防水，具体做法详见
和耐久性增强，又不影响建筑立面造型。
1.6 装饰工程
装饰工程在建筑工程中所占的费用比例， 也是一个很大的数字，因而可以想象其重要性。 好的装饰装 修，能给人以赏心悦目的感觉，特别是这种用于生活起居的公共住房，装饰装修 就显得格外重要了。建筑物 的各部分构造做法详见建筑设计图纸和结构设计计算。
1.7 该建筑设计点
1.2.2 气象条件
1） 温度：最热月平均 29.6 C,最冷月平均 4.2 C;夏季极端最高 39.8 C,冬季极端 最低-9.5 C;
2）相对湿度：最热月平均 73%
3） 主导风向：全年为西北风，夏季为东南风，
50 年一遇的基本风压 W=0.3 5kN/m2 ;
4） 雨雪条件：年降雨量 1450 mm 日最大降水强度 192 mm/日；暴雨 3.3 升/秒• 100 m2 ；基本雪
框架结构毕业设计论文
1.2设计资料
1.2.1自然气象条件
西安地区，最热月平均气温29.3oC，最冷月平均气温-1.7oC，夏季通风室外空气计算温度取34oC，冬季室外计算温度取-12oC。年降雨量650mm，日最大降雨量按95mm，一小时最大降雨量按55mm。
本设计中，根据设计要求，本楼为办公楼，楼顶大约有1.2m高的女儿墙。
因该建筑为六层办公楼，故在整体布局上比较均匀统一。一至六层所有房间开间取3.9m，进深取6.9m，走廊宽2.4m。考虑人流较多，在底层设门卫值班室。
2.各房间设计
2.1使用房间的平面设计
公共建筑由于各项功能的不同和使用要求的不同，为满足一定的使用要求，要考虑很多因素，如：合适的大小和形式，良好的采光通风条件，有效利用建筑面积和空间等。
2.4.2屋面均布活荷载：
上人屋面局部活荷载标准值2.0kN/m2
雪荷载标准值0.25kN/m2
合计2.25kN/m2
屋面均布活荷载标准值为：（12×3.9+2×2.4+0.6）×（2×6.6+2.4+0.6）×2.25
=1902.69kN
2.4.3楼面均布恒载
楼面做法逐项计算：
瓷砖地面（20mm厚面层，20mm厚水泥砂浆打底，素水泥浆结合层一道） 0.55kN/m2
L2：b×h=300mm×400mm
L3：b×h=300mm×500mm
2.2柱截面尺寸估算：由轴向力公式初估： = 。
：分项系数1.25； ：柱单位面积自重，近似取12kN/m2； ：单位柱截面负载面积；
