4_四相步进电机模块
4-四相五线减速步进电机28BYJ-48原理、仿真及演示程序(使用ULN2003A驱动)
减速步进电机28BYJ-48的原理如下图：中间部分是转子，由一个永磁体组成，边上的是定子绕组。
当定子的一个绕组通电时，将产生一个方向的电磁场，如果这个磁场的方向和转子磁场方向不在同一条直线上，那么定子和转子的磁场将产生一个扭力将定子扭转。
依次改变绕组的磁场，就可以使步进电机正转或反转(比如通电次序为A->B->C->D正转，反之则反转)。
而改变磁场切换的时间间隔，就可以控制步进电机的速度了，这就是步进电机的驱动原理。
由于步进电机的驱动电流较大，单片机不能直接驱动，一般都是使用ULN2003达林顿阵列驱动，当然，使用下拉电阻或三极管也是可以驱动的，只不过效果不是那么好，产生的扭力比较小。
参考：减速步进电机28BYJ-48最简单的驱动方法28BYJ-48的内部结构请见这里下面是一个步进电机的演示程序：#include <reg52.h>sbit key=P2^0; //按键控制步进电机的方向unsigned char speed=5; //步进电机的转速//八拍方式驱动，顺序为A AB B BC C CD D DAunsigned char codeclockWise[]={0x01,0x03,0x02,0x06,0x04,0x0c,0x08,0x0d};void delay(unsigned char z){unsigned char x,y;for(x=0;x<z;x++)for(y=0;y<110;y++);}void main(){unsigned char i;while(1){for(i=0;i<8;i++){if(key) //按键未按下，正转{P0=clockWise[i];delay(speed);}else //按键按下，反转{P0=clockWise[8-i];delay(speed);}}}}Proteus仿真图及Keil源文件下载：/filebox/down/fc/79bf41133cc59eaf2ca9531a5382557 b/835705302/blog/item/7d9eb519397d7e1d34fa4148.html。
四相步进电机工作原理
四相步进电机工作原理四相步进电机是一种常见的电机类型，它通过控制电流的方向和大小来实现精确的步进运动。
在本文中，我们将深入探讨四相步进电机的工作原理，以及它是如何实现精确的步进运动的。
1. 基本原理。
四相步进电机由四个电磁线圈组成，每个线圈都与电机的一个固定位置相对应。
通过改变这些线圈的电流方向和大小，可以控制电机的转动。
通常情况下，四相步进电机会采用双极或四极设计，这意味着每个线圈都有两个状态，通电和断电。
通过改变线圈的通断状态，可以实现电机的步进运动。
2. 步进控制。
四相步进电机的步进控制是通过改变线圈的通断状态来实现的。
通常情况下，电机会按照固定的步距进行旋转，每一步的大小由线圈的设计和控制电流的大小决定。
通过改变线圈的通断状态和电流的大小，可以实现不同步距的步进运动，从而实现精确的位置控制。
3. 驱动方式。
四相步进电机的驱动方式通常有两种，全步进和半步进。
全步进是指每次只激活一个线圈，电机按照固定的步距进行旋转。
而半步进则是在全步进的基础上，每次激活两个相邻的线圈，从而实现更精细的步进运动。
通过这两种驱动方式的组合，可以实现更加精确的位置控制。
4. 控制电路。
为了实现对四相步进电机的精确控制，通常需要使用特定的控制电路。
这些控制电路可以根据输入的控制信号来改变线圈的通断状态和电流大小，从而实现精确的步进运动。
常见的控制电路包括脉冲控制器和驱动器，它们可以根据输入的脉冲信号来控制电机的旋转方向和步距。
5. 应用领域。
四相步进电机由于其精确的位置控制和简单的结构，被广泛应用于各种领域。
例如，它常用于打印机、数控机床、3D打印机和机器人等设备中，用于实现精确的位置控制和运动控制。
此外，四相步进电机还常用于需要精确控制的仪器和设备中，如医疗设备和实验仪器等。
总结。
四相步进电机是一种常见的电机类型，它通过改变线圈的通断状态和电流大小来实现精确的步进运动。
通过控制电机的驱动方式和控制电路，可以实现更加精确的位置控制和运动控制。
42相步进电机的内部结构
42相步进电机的内部结构介绍42相步进电机是一种常用于控制精度要求较高的机械设备的电机。
它以步进的方式让电机转动，可以精确控制转动角度和位置。
本文将详细探讨42相步进电机的内部结构，包括其构造和工作原理。
结构42相步进电机主要由以下几个部分组成：1. 绕组绕组是步进电机的关键部件之一。
它由若干个线圈组成，被绝缘的线圈绕在电机的铁芯上。
每个线圈都连接到电机控制器，通过接收控制信号来产生控制电流，以驱动步进电机转动。
2. 铁芯铁芯是步进电机的核心部分。
它通常由铁磁材料制成，具有良好的磁导率和导磁性能。
铁芯的形状和结构可以影响到步进电机的转动特性和效率。
3. 磁体步进电机的磁体通常由永磁体组成，用于产生磁场。
磁体可以是单个磁体或多个磁体组合而成。
通过与绕组中的线圈相互作用，磁体可以使电机产生导致转动的力矩。
4. 轴承与转子轴承承载着电机的转子，使其能够平稳地旋转。
轴承可以采用滚珠轴承或滑动轴承，以减小转子的摩擦和阻力，提高电机的运行效率和寿命。
工作原理42相步进电机的工作原理可以概括为以下几个步骤：1. 接收控制信号步进电机通过接收控制信号来决定转动的步长和方向。
控制信号通常由电机控制器产生，并通过绕组中的线圈传输到电机中。
2. 极性变化根据控制信号的极性变化，电机控制器会控制绕组中的电流方向发生变化。
不同的电流方向会导致线圈的磁极发生变化，从而改变磁场的方向。
3. 磁场互相作用由于线圈中电流的变化，线圈产生的磁场也会随之变化。
磁场与磁体相互作用，产生力矩驱动转子转动。
4. 步进运动通过不断变化控制信号和磁场的作用，步进电机会逐步转动。
每个步进的角度取决于控制信号的频率和磁体与线圈的互相作用。
应用42相步进电机由于其精确控制转动角度和位置的特性，被广泛应用于各种机械设备和仪器仪表中。
以下是一些常见的应用领域：1. 3D打印机步进电机可用于控制3D打印机中的XYZ轴，精确控制打印头的移动，从而实现精细的打印效果。
四相步进电机工作原理
四相步进电机工作原理
四相步进电机工作原理：
四相步进电机是一种将电脉冲信号转化为机械转动的电机。
它由电机本体、传感器和控制电路组成。
电机本体由一定数量的线圈组成，一般为两个、四个或八个线圈。
这些线圈被称为相，每个相都可以产生磁场。
在正常工作时，只有一个相处于激励状态。
传感器用于检测电机转动的位置和速度。
常用的传感器包括霍尔传感器和光电传感器。
控制电路接收来自外部的电脉冲信号，并根据这些信号来控制相的激励。
控制电路的任务是根据输入的脉冲信号，以正确的顺序依次激励每个相。
控制电路通常由微控制器或专用电路实现。
四相步进电机的工作原理是在每个相上依次通以电流，使得每个相产生磁场。
脉冲信号的频率和顺序确定了电机的转速和转动方向。
当控制电路将脉冲信号传递到下一个相时，磁场将跟随变化，导致电机转动一个固定的步距。
四相步进电机通常是开环控制的，也就是说，电机本身没有反馈机制来检测实际位置。
因此，在某些情况下，由于惯性或外部负载的影响，电机可能会错过脉冲信号或无法准确停止。
总之，四相步进电机通过依次激励每个相来实现转动。
通过控制脉冲信号的频率和顺序，可以实现不同的转速和转动方向。
易四方四电机原理

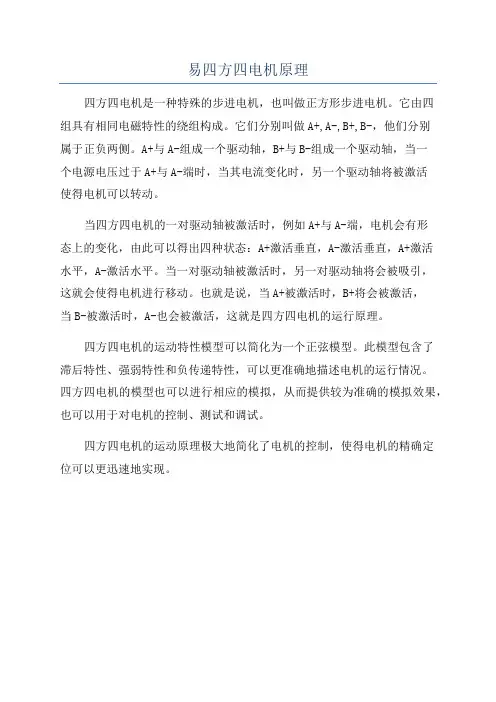

易四方四电机原理
四方四电机是一种特殊的步进电机，也叫做正方形步进电机。
它由四
组具有相同电磁特性的绕组构成。
它们分别叫做A+,A-,B+,B-，他们分别
属于正负两侧。
A+与A-组成一个驱动轴，B+与B-组成一个驱动轴，当一
个电源电压过于A+与A-端时，当其电流变化时，另一个驱动轴将被激活
使得电机可以转动。
当四方四电机的一对驱动轴被激活时，例如A+与A-端，电机会有形
态上的变化，由此可以得出四种状态：A+激活垂直，A-激活垂直，A+激活
水平，A-激活水平。
当一对驱动轴被激活时，另一对驱动轴将会被吸引，
这就会使得电机进行移动。
也就是说，当A+被激活时，B+将会被激活，
当B-被激活时，A-也会被激活，这就是四方四电机的运行原理。
四方四电机的运动特性模型可以简化为一个正弦模型。
此模型包含了
滞后特性、强弱特性和负传递特性，可以更准确地描述电机的运行情况。
四方四电机的模型也可以进行相应的模拟，从而提供较为准确的模拟效果，也可以用于对电机的控制、测试和调试。
四方四电机的运动原理极大地简化了电机的控制，使得电机的精确定
位可以更迅速地实现。
四相步进电机驱动电路及驱动程序设计
四相步进电机驱动电路及驱动程序设计我们用一个单片机控制多个步进电机指挥跳舞机器人的双肩、双肘和双脚伴着音乐做出各种协调舒缓充满感情的动作，荣获一等奖。
电路采用74373锁存，74LS244和ULN2003作电压和电流驱动，单片机（Atc52）作脉冲序列信号发生器。
程序设计基于中断服务和总线分时利用方式，实时更新各个电机的速度、方向。
整个舞蹈由运动数据所决定的一截截动作无缝连接而成。
本文主要介绍一下这个机器人的四相五线制步进电机驱动电路及程序设计.1、步进电机简介步进电机根据内部线圈个数不同分为二相制、三相制、四相制等。
本文以四相制为例介绍其内部结构。
图1为四相五线制步进电机内部结构示意图。
2、四相五线制步进电机的驱动电路电路主要由单片机工作外围电路、信号锁存和放大电路组成。
我们利用了单片机的I/O端口，通过74373锁存，由74LS244驱动，ULN2003对信号进行放大。
8个电机共用4bit I/O端口作为数据总线，向电机传送步进脉冲。
每个电机分配1bit的I/O端口用作74373锁存信号，锁存步进电机四相脉冲，经ULN2003放大到12V驱动电机运转。
电路原理图（部分）如图2所示。
（1）Intel 8051系列单片机是一种8位的嵌入式控制器，可寻址64K字节，共有32个可编程双向I/O口，分别称为P0～P3。
该系列单片机上集成8K的ROM，128字节RAM可供使用。
（2）74LS244为三态控制芯片，目的是使单片机足以驱动ULN2003。
ULN2003是常用的达林顿管阵列，工作电压是12V，可以提供足够的电流以驱动步进电机。
关于这些芯片的详细介绍可参见它们各自的数据手册。
（3）74373是电平控制锁存器，它可使多个步进电机共用一组数据总线。
我们用P1.0～P1.7作为8个电机的锁存信号输出端，见表1。
这是一种基于总线分时复用的方式，以动态扫描的方式来发送控制信号，这和高级操作系统里的多任务进程调度的思想一致。
proteus中四相步进电机连接方法
proteus中四相步进电机连接方法
在Proteus中，可以使用L298N电机驱动模块来连接四相步进电机。
以下是连接步骤：
1.将L298N电机驱动模块拖放到Proteus的工作区中。
2.连接电源和地线：
o将Vcc引脚连接到5V电源。
o将GND引脚连接到地线。
3.连接步进电机：
o将步进电机的四个线连接到L298N的OUT1、OUT2、OUT3、OUT4引脚上，具体连接顺序根据你所使用步
进电机的引脚排列而定。
4.连接控制信号：
o将步进电机的ENABLE引脚连接到L298N的ENA引脚上。
o将步进电机的控制信号（例如DIR和PUL）连接到L298N的相应引脚上。
DIR引脚用于控制步进电机的
旋转方向，PUL引脚用于控制步进电机的步进脉冲。
5.连接电源：
o将电源引脚（如B+和B-）连接到合适的电源供应器上，以提供足够的电流来驱动步进电机。
6.完成连接后，你可以通过在Proteus中模拟信号输入来测
试步进电机的运行情况。
需要注意的是，具体的连接方法可能因使用的步进电机和驱动模块而有所不同。
在进行实际连接时，请参考步进电机和L298N电机驱动模块的规格和数据手册，以确保正确连接并避免任何意外情况。
四相步进电机
步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单。
虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
目前,生产步进电机的厂家的确不少，但具有专业技术人员，能够自行开发，研制的厂家却非常少，大部分的厂家只一、二十人，连最基本的设备都没有。
仅仅处于一种盲目的仿制阶段。
这就给用户在产品选型、使用中造成许多麻烦。
签于上述情况，我们决定以广泛的感应子式步进电机为例。
叙述其基本工作原理。
望能对广大用户在选型、使用、及整机改进时有所帮助。
二、感应子式步进电机工作原理（一）反应式步进电机原理由于反应式步进电机工作原理比较简单。
下面先叙述三相反应式步进电机原理。
1、结构：电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。
0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1）2、旋转：如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。
如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。
如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四相步进电机模块
四相步进电机模块有一个步进电机和外围驱动电路组成，模块的电源通过接口总线获得。
（1）步进电机的工作原理
步进电机是纯粹的数字控制电动机。
它将电脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。
步进电机只能通过脉冲电源供电才能运行，它不能直接使用交流电源和直流电源；此外步进电机的角位移与输入脉冲严格成正比，因此，当它转一转后，没有累计误差，具有良好的跟随性。
步进电机由定子和转子两部分组成。
以四相步进电机为例，定子上有四组相对的磁极，每对磁极缠有同一绕组，形成一相。
定子和转子上分布着大小、间距相同的多个小齿。
当步进电机某一相通电形成磁场后，在电磁力的作用下，转子被强行推动到最大磁导率（或最小磁阻）的位置。
本模块中使用的四相步进电机在八排工作方式时，走动5.625°角度需64步；一圈分为64个刻度，因而走动一圈需64×64步，即4096步。
另外必须按照一定的次序给每个相通电，才能正常完成四步一个齿距的动作。
相电压为12V，其它参数按电机型号，查阅相关资料，本模块使用电机型号为：28BYJ48型。
通电次序如下图所示：
图3—61
模块电路原理：
图3—62
步进电机有四根引出线。
步进电机接线插头的红色线对应模块电路板上5针插座标有1的一端，蓝色对应标有5的一端。
(2) 模块的测试方法
CPU模块的P1.4接步进电机模块的A插孔，P1.5接B插孔，P1.6接C插孔，P1.7接D插孔。
运行测试参考程序STEP1.ASM，步进电机应顺时针转动。
说明该模块正常。
测试程序STEP1.ASM如下：
CSEG AT 4000H
LJMP START
CSEG AT 4030H
START: MOV P1,#0FFH
NOP
START1: MOV A, #60H
MOV P1,A
LCALL DEL0
MOV A, #70H
MOV P1,A
LCALL DEL0
MOV A, #30H
MOV P1,A
LCALL DEL0
MOV A, #0B0H
MOV P1,A
LCALL DEL0
MOV A, #90H
MOV P1,A
LCALL DEL0
MOV A, #0D0H
MOV P1,A
LCALL DEL0
MOV A, #0C0H
MOV P1,A
LCALL DEL0
MOV A, #0E0H
MOV P1,A
LCALL DEL0
LJMP START1
DEL0: MOV R2, #03H DEL1: MOV R3, #07FH
DJNZ R3, $
DJNZ R2, DEL1
RET
END。
