新风设计说明
新风系统设计方案和新风量计算方法详解
新风系统设计方案和新风量计算方法详解一、新风系统设计方案：1.系统布局：根据建筑的结构特点和使用功能，确定新风系统的布局。
一般来说，新风系统的进风口应尽可能远离污染源，排风口应尽可能远离供气口。
同时，要保证系统的通风效果良好，室内温度和湿度均匀分布。
2.空气处理设备选择：根据建筑的使用需求和空气质量要求，选择适合的空气处理设备。
常见的空气处理设备包括新风机组、过滤器、换热器、加湿器、除湿器等。
根据实际情况选择合适的设备，保证室内空气的质量。
3.风管设计：根据建筑的布局和新风系统的布局，设计合理的风管系统。
风管的直径、长度、布局和连接方式都需要考虑，以保证新风系统的通风效果和运行效率。
同时，要考虑风管的材质和密封性能，避免漏风和噪音问题。
4.控制系统设计：根据新风系统的控制需求，设计相应的控制系统。
一般来说，新风系统的控制系统包括温度控制、湿度控制、风速控制等。
同时，要考虑系统的节能性能和智能化程度，以提高系统的运行效率和舒适性。
二、新风量计算方法：1.室内空气质量需求：首先确定室内空气质量需求，包括室内CO2浓度、PM2.5浓度、TVOC浓度等。
这些参数可根据国家标准或行业标准确定，以保证室内空气的质量。
2.新风量计算：根据室内空气质量需求和建筑的使用需求，计算新风量。
一般来说，新风量计算可根据以下公式进行：新风量=(室内CO2浓度目标-室内CO2浓度初始)×室内空气体积/(换气次数×CO2生成量)。
其中，室内空气体积为室内空间的体积，换气次数为室内空气的更换次数，CO2生成量为人体每小时产生的二氧化碳量。
3.设备选择和布局：根据新风量计算结果，选择合适的空气处理设备和风管系统。
设备的选择要满足新风量的要求，同时要考虑系统的运行效率和维护成本。
风管的布局要合理，保证新风的均匀分布和室内空气的流通。
4.控制系统设计：根据新风量的要求，设计相应的控制系统。
控制系统要能够准确控制新风量的大小，同时要根据室内空气质量的变化，实时调节新风量。

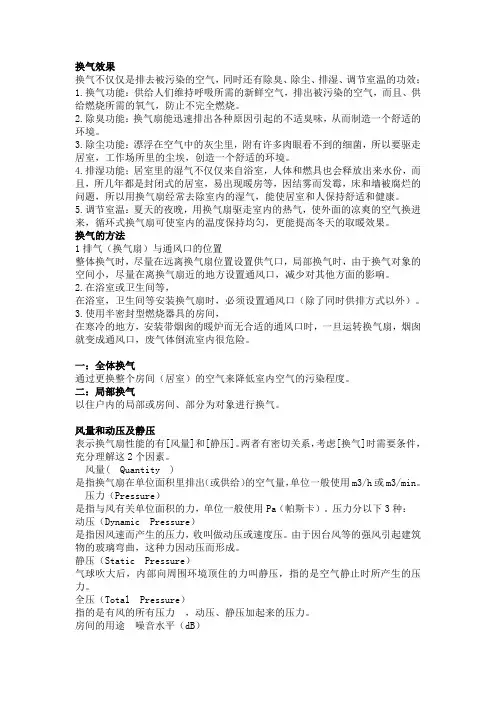

新风设计说明概论
换气效果换气不仅仅是排去被污染的空气，同时还有除臭、除尘、排湿、调节室温的功效；1.换气功能：供给人们维持呼吸所需的新鲜空气，排出被污染的空气，而且、供给燃烧所需的氧气，防止不完全燃烧。
2.除臭功能：换气扇能迅速排出各种原因引起的不适臭味，从而制造一个舒适的环境。
3.除尘功能：漂浮在空气中的灰尘里，附有许多肉眼看不到的细菌，所以要驱走居室，工作场所里的尘埃，创造一个舒适的环境。
4.排湿功能；居室里的湿气不仅仅来自浴室，人体和燃具也会释放出来水份，而且，所几年都是封闭式的居室，易出现暖房等，因结雾而发霉，床和墙被腐烂的问题，所以用换气扇经常去除室内的湿气，能使居室和人保持舒适和健康。
5.调节室温：夏天的夜晚，用换气扇驱走室内的热气，使外面的凉爽的空气换进来，循环式换气扇可使室内的温度保持均匀，更能提高冬天的取暖效果。
换气的方法1排气（换气扇）与通风口的位置整体换气时，尽量在远离换气扇位置设置供气口，局部换气时，由于换气对象的空间小，尽量在离换气扇近的地方设置通风口，减少对其他方面的影响。
2.在浴室或卫生间等，在浴室，卫生间等安装换气扇时，必须设置通风口（除了同时供排方式以外）。
3.使用半密封型燃烧器具的房间，在寒冷的地方，安装带烟囱的暖炉而无合适的通风口时，一旦运转换气扇，烟囱就变成通风口，废气体倒流室内很危险。
一：全体换气通过更换整个房间（居室）的空气来降低室内空气的污染程度。
二：局部换气以住户内的局部或房间、部分为对象进行换气。
风量和动压及静压表示换气扇性能的有[风量]和[静压]。
两者有密切关系，考虑[换气]时需要条件，充分理解这2个因素。
风量( Quantity )是指换气扇在单位面积里排出（或供给）的空气量，单位一般使用m3/h或m3/min。
压力（Pressure）是指与风有关单位面积的力，单位一般使用Pa（帕斯卡）。
压力分以下3种：动压（Dynamic Pressure）是指因风速而产生的压力，收叫做动压或速度压。
新风设计方案
4.控制系统
（1）采用智能控制系统，实现对新风系统的远程监控和自动调节。
（2）根据室内外温差、湿度、空气质量等因素，自动调整新风机运行状态。
（3）设置故障报警功能，便于及时维护。
5.个性化设计
（1）根据用户需求，设置室内空气质量监测器，实时了解室内空气质量。
2.系统运行稳定，节能效果明显。
3.个性化设计，提升用户居住舒适度。
4.系统安全可靠，易于维护。
本方案旨在为用户提供一套合法合规、高效节能、人性化设计的新风系统解决方案，以改善室内空气质量，提升居住品质。在实施过程中，需根据实际情况调整和优化设计方案，确保系统运行效果。
第2篇
新风设计方案
一、前言
室内空气质量直接影响人们的身体健康和生活品质。新风系统作为提升室内空气质量的有效手段，其设计需兼顾功能性、节能性、舒适性和合规性。本方案基于多年从事方案制定的专业经验，旨在提供一套符合规范、高效节能、人性化的新风系统设计方案。
2.系统布局
（1）采用分布式布局，确保新风系统覆盖整个建筑物。
（2）合理设置新风入口和排风口，避免短路现象。
（3）新风入口和排风口之间保持一定距离，降低交叉污染风险。
3. �管线设计
（1）采用独立管道，避免新风与空调、排风等系统共用管道。
（2）管道材质选用优质不锈钢或铝合金，确保系统耐用性和安全性。
（2）提供多种运行模式，如节能模式、快速换气模式等，满足不同场景需求。
（3）可根据用户习惯，设置定时开关机功能。
四、合法合规性
1.严格遵守国家相关法律法规，确保新风系统设计、施工、验收等环节合法合规。
2.新风系统设计符合《民用建筑供暖通风与空气调节设计规范》等标准要求。
兰舍新风系统设计施工说明
兰舍新风系统设计施工说明新风系统设计施工说明一、工程概况别墅工程全热交换器新风系统及排风系统二、新风系统及排风系统设计说明（1）设计依据1、《采暖通风与空气调节设计规范》GB50019-20032、《室内空气质量标准》GB/T18883-2002（2）设计原则1、定义新风路径――――新风从室外经兰舍全热交换器进入书房、起居室、卧室等房间，然后再由走廊、餐厅等区域通过一个总排风口经兰舍全热交换器排至室外。
地下室或者卫生间的污浊空气也可经一台小风量的静音风机直接排至室外。
2、确定新风风量――――确定住房最小新风量，提供足够的新鲜空气量。
3、定义新风时间――――保证新风的连续性，一天24小时连续不间断。
（3）设计新风量1、以满足民用建筑人均所需最小新风量30m3/h（GB/T-18883-2002）,同时保证房间每小时换气至少1次，确定房间最小新风量。
2、以保证室内空气达到卫生标准并根据节能通风标准确定排风换气量。
3、结合最小新风量及排风换气量确定最小通风量。
（4）系统说明1、采用地送风的通风方式。
2、一般，别墅共四层，我们可以设置两台大风量、高风压的原装进口机器。
一台机器控制两层，通过立管的形式控制上下两层。
机器可放置在储藏间、车库或者设备间。
需要注意的是，这种情况下，一定要注意通风主机的风压。
因为立管会使通风管道的风阻变大，若风压达不到要求的话，会影响末端风口的风量，进而达不到客户所需的通风效果，进而导致客户花冤枉钱，却得不到满意的效果。
并不是普通的机器就可以达到的，所以客户选择时要格外注意。
我推荐，使用兰舍的原装进口COMFO系列的通风主机，这是目前我见过的最成功的别墅工程地送风方案。
3、在主要房间如书房、起居室、卧室等设置地板送风口。
4、同时在走廊、餐厅等区域设置集中排风口。
5、合理配置设备数量和设置风口位置。
6、全热交换器新风系统是一种整体换气系统。
通过24小时不间断的换气，使住宅整体保持新鲜空气的流通，由热交换芯将室内排出的空气和室外引进的空气进行温度和湿度的交换，减少换气时的能量损失，可以达到节能的效果。
新风系统设计说明1
新风系统设计说明1第一篇：新风系统设计说明1新风换气系统设计说明一.设计依据1.<<采暖通风与空气调节设计规范>>(GB 50019-2003);2.建设单位提供的设计任务书;3.建筑专业提供的中间资料.二.通风设计说明1.根据建设单位要求,新风系统采用双向流全热交换新风系统形式,包含温度的回收.2.新风量按照6次换气次数3.设备及新风系统要求:a.全热型新风换气机显热热回收效率不低于60%.b.噪音满足国家小区噪音标准,小于50dBA以内.c.新风机的启动与关闭控制通过液晶开关控制,尽量保证持续通风达到换气效果.d.新风机尽量安装在吊顶内吊装,设备采取减震,防震处理,新风机下部设置检修口,检修口尺寸按照新风机设备厂商要求.e.室内送,排风口按照实际情况采用侧风口及下送风口形式,室外进排风口采用外墙防风雨防蚊虫管帽,管帽颜色与外墙颜色一致,f.新风机组的安装,调试,维修,清洁等事宜,应严格按照制造厂商提供的<<使用说明书>>进行.4.风管风管采用镀锌钢板制作,为更好的降低风阻,具体要求如下:新风机通往室外送排风风管均采用超细玻璃棉保温,保温层厚度30mm.新风机通往室外送排风风管朝外墙i=0.01的坡度,防止雨水倒灌.风管与主机,风口连接处采用柔性接头.风管上的可拆卸口,不得设置在墙体或楼板内.所有水平或垂直的风管,必须设置必要的支,吊或托架,根据现场情况选定,详见国际08K132.风管支吊架或托架应设置在保温层外部,并在支吊托架与风管间镶以垫木.5.调试和试运行新风系统安装竣工并经检测合格后,应进行必要的清扫.第二篇：新风系统新风系统1、什么是新风系统新风系统是由风机、进风口、排风口及各种管道和接头组成。
安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内受污染的空气经排风口及风机排往室外，使室内形成负压，室外新鲜空气便经安装在窗框上方（窗框与墙体之间）的进风口进入室内，从而使室内人员可呼吸到高品质的新鲜空气。

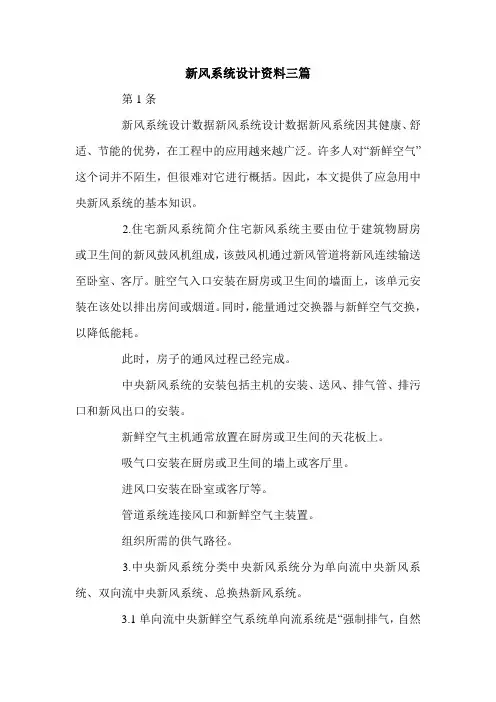

新风系统设计资料三篇.doc
新风系统设计资料三篇第1条新风系统设计数据新风系统设计数据新风系统因其健康、舒适、节能的优势，在工程中的应用越来越广泛。
许多人对“新鲜空气”这个词并不陌生，但很难对它进行概括。
因此，本文提供了应急用中央新风系统的基本知识。
2.住宅新风系统简介住宅新风系统主要由位于建筑物厨房或卫生间的新风鼓风机组成，该鼓风机通过新风管道将新风连续输送至卧室、客厅。
脏空气入口安装在厨房或卫生间的墙面上，该单元安装在该处以排出房间或烟道。
同时，能量通过交换器与新鲜空气交换，以降低能耗。
此时，房子的通风过程已经完成。
中央新风系统的安装包括主机的安装、送风、排气管、排污口和新风出口的安装。
新鲜空气主机通常放置在厨房或卫生间的天花板上。
吸气口安装在厨房或卫生间的墙上或客厅里。
进风口安装在卧室或客厅等。
管道系统连接风口和新鲜空气主装置。
组织所需的供气路径。
3.中央新风系统分类中央新风系统分为单向流中央新风系统、双向流中央新风系统、总换热新风系统。
3.1单向流中央新鲜空气系统单向流系统是“强制排气，自然进气”系统。
以住宅为例。
出风口安装在厨房、卫生间和其他污浊空气集中的地方。
脏空气通过排气扇排到外面。
房间里产生负压。
在负压的作用下，在卧室、客厅窗户上方安装一个自平衡进风口，以保持房间的新鲜。
新鲜空气经自平衡进气口处理后流入室内。
本发明的优点是:避免了第一新风系统造成的新风管道污染问题，按需通风，防尘，风压阻力、防蚊，成本低，运行成本低，安装隐蔽，不影响内部空间的使用；同时，可更换的过滤膜和消音套可以延长电机的使用寿命，使其更加清洁。
缺点是室内能量损失随新鲜空气交换率而变化。
3.2双向流中央新风系统的双向流，即“强制排风和强制送风”系统，由一套强制送风系统和一套强制排风系统组成。
与单向流动的不同之处在于，空气供应的形式从自然空气变为强制空气供应，新鲜空气通过空气供应系统的管道进入房间，排出的空气通过排气系统的管道排放到外面。
新鲜空气和排出空气的流动方向以及新鲜空气口和排出口的布置可以是实际的，并根据具体的要求进行布置。
新风系统设计说明
新风系统设计说明
本文档旨在详细说明新风系统的设计方案，包括各个章节的具体内容。
以下是每个章节的细化：
1. 引言
1.1 背景介绍：简要描述为什么需要设计新风系统以及其重要性。
1.2 目标和目的：明确该文档所追求达到的目标，并解释编写此文档主要用途。
2. 系统概述
2.1 功能需求：列出对于新风系统功能上有哪些基本需求。
2.2 性能指标：定义并量化关键性能参数，如空气流量、噪音等级等。
3. 设计原则与约束条件
在这一部分中提供了开发过程中遵循或受限制使用特定方法/技术/工具时必须考虑和满足哪些规范、准则或法规。
4.硬件架构设计
描述整套设备采购清单, 包含所有相关组成元素（例如传感器）.
5.软件架构设计
定义控制算法实现方式
6.通信协议
利用何种网络进行数据交互
7.安全保密机制
如何防止未经许可者获取敏感信息
8 . 测试与验证计划
详细描述如何对新风系统进行测试和验证，包括所需的设备、方法和指标。
9. 维护与支持
提供使用说明书以及日常保养建议
10.附件
包含所有相关文档或文件的清单，并提供或存储位置。
法律名词及注释：
1. 版权：著作权法规定了原创性作品在一定时间内受到版权保护。
2. 商标：商标是用于区分商品来源并具有独特图案、符号等可视
化元素。
3. 涉密信息：涉密信息是指国家安全需要严格控制传播范围的重
要机关事务资料。
新风空调工程设计说明
新风系统设计方案说明一、工程概况略二、设计依据1、<<采暖通风与空气调节设计规范>>（GBJ19-2001）2、<<通风与空调工程施工及验收规范>>（GBJ243-82）3、《实用供热空调设计手册》4、<<设备安装工程施工及验收规范>>（GBJ66-84）三、设计说明1、设计参数(1)、室外设计参数(上海地区)夏季干球温度：T W=34℃湿球温度：T=28.2℃大气压：100.53kPa冬季干球温度：T k=-4℃相对湿度：φ=75%RH(2)、室内设计参数房间类型室内(供风)设计计算参数总新风量(M3/h)备注温度(℃)相对湿度(%)生产车间(喷涂室)夏季25±265±525000冬季25±265±52、负荷计算(1)、夏季如上图示分析，夏季空气处理流程：W：表示夏季新风进风状态点（t W =34℃，φW =64.5%RH，h W =90.7KJ/Kg，d W =22g/Kg）L：表示空气经表冷器处理时的机器露点（t L =17.8℃，φL =90%RH，h L =52.8KJ/Kg，d L =13g/Kg）O：表示等湿加热后达到的送风状态点（t O =25℃，φO =65%RH，h O =58.4KJ/Kg，d O =13g/Kg）新风WLON 排至室外冷却除湿等湿加热吸湿、热加湿器加热器表冷器室外新风送至室内t t t 含湿量t温度焓计算：为空气在表冷器内的处理过程，则夏季所需制冷量及除湿量：Q=25000*1.2*(90.7-52.8)/3600=316Kw W=25000*1.2*(22-13)/1000=270Kg/h为空气在除湿用加热器内的处理过程，则夏季所需加热量：q=25000*1.2*1.01*(25-17.8)/3600=60Kw3季要求的室内送风温湿度对空气进行处理时，则需制冷量为316KW ；需；(2)、冬季WL LO加湿器加热器表冷器室外新风送至室内t h温度t含湿量C t如上图分析，冬季空气处理流程：W：表示冬季新风状态点（t W =-4℃，φW =75%RH，h W =1.13KJ/Kg，d W =2.07g/Kg）C：表示等湿加热到与送风温度交点（t C =20℃，φC =14.6%RH，h C =25.5KJ/Kg，d C =2.07g/Kg）O：表示等温加湿后达到的送风状态点（t O =20℃，φO =65%RH，h O =43.9KJ/Kg，d O =9.3g/Kg）计算：为空气在加热器内的处理过程，则冬季所需制热量：q=25000*1.2*1.01*(20+4)/3600=202Kw为空气在加湿器内的处理过程，则冬季所需加湿量：W=25000*1.2*(9.3-2.07)/1000=217Kg/h3；加湿量为217Kg/h ；四、设计方案拟定1、本工程采用组合式空调风柜的型式对供入室内新风进行处理，并利用水冷式冷水机组向组合式空调风柜提供冷源(冷冻水)的方式；2、由于本工程共需2组25000m 3/h 新风供风系统，每台组合式空调风柜的制冷量为316KW，制热量为202KW(采用电加热的方式)，加湿量为217Kg/h (采用电极加湿的方式)；WC CO 新风WCON 排至室外等湿加热等温加湿吸湿、热3、本工程按空调资料中上海地区的实际气象参数设计计算得出的结果(总需制冷量为316x2=632KW)，则选用的水冷冷水机组是：提供12℃冷源(冷冻水)时的制冷量约为650KW，那么选用7℃冷源(冷冻水)的水冷冷水机组的制冷量约为535KW，即选用1台金登堡牌水冷螺杆式冷水机组型号为STW-160D可满足要求；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新风系统设计原则、设计说明、执行标准一、新风系统设计原则
一套好的新风系统，首先得保证足够的风量，且不能对室内的原有温度有较大的影响，其次，空气的流向必须是科学合理而有序列的，还有一点，通风的时间，因为我们每个人1天24小时都在不停的呼吸，随时都需要新鲜的空气，所以，我们的通风也必须保证1天24小时能够不间断运行。
原则一：定义新风路径----- 新风从空气较洁净区域进入，由污浊处排出。
一般污浊空气从浴室、卫生间及厨房排出，而新鲜空气则从起居室、卧室等区域送入。
原则二：确定住房内最小排风量-----以满足人们日常工作、休息时所需的新鲜空气量。
按国家通风规范，每人每小时必须保证30立方米。
原则三：定义新风时间----保证新风的连续性，一年365天，一天24小时连续不间断通风。
该系统由高效风机、进风口、排风口及各种管道和接头组成。
工作原理为：在室内污染严重的地方（厨房、浴室、卫生间等）实施排风，由排风形成的室内负压使室外新风经过设置在窗框上或墙体内的进风口源源不断地进入室内，排风与进风的路径和风量是经过严格的计算后分配。
另外，进风口可对进入室内的新风进行过滤、降噪等处理。
实际中采用分区控制的设计方法。
即把整套房屋分成二到三个区域，每个区域形成3-5个副压区，和窗上的新风口形成合理的气流组织，产生对流，使房间内的浑浊空气排出室外，室外新风引入室内。
二、设计说明
通常情况下，在设计中我们根据房屋结构做了以下几点方案：
1）主机安装于每户厨房或卫生间的吊顶内，在主要卧室、客厅、厨房及卫生间均安装排风口，形成主要以厨房、卫生间为中心的负压区，和窗上的新风口形成合理的气流组织，产生对流，使房间内的浑浊空气排出室外，室外新风引入室内。
2）合理安排排气口的位置，尽量减少空气死角。
3）自平衡式进风口安装于窗框上方窗框与墙体之间，也可在墙体或玻璃幕墙上开口进行安装（进风口由三部分组成，安装于室内的室内侧进风口、连接件（套筒）、安装于室外的室外侧进风口，上面均有作空气通道的开口。
安装时，只需将室外侧进风口留在室外，室内侧进风口留在室内，中间用套筒连接，使各自的开口相通，室外空气能通过这三部分进入到室内即可）。
4）排风管道采用硬管与软管结合。
室内排风管道采用DN110及DN75UPVC塑料硬管贴顶安装。
各硬管间及主机接口采用DN125及DN80双层复合软管相连。
5）排风管道的走向尽量沿墙体的方法，以尽量减少对原房屋结构的影响。
6）排风管道过梁处采用预埋方式，在楼房土建时预先埋入DN110及DN80UPVC 塑料硬管，以减少以后安装风管时对房梁的破坏。
此法需要得到土建单位的大力配合。
风口的布置设计，排风量的设计满足国家标准，参见《采暖通风与空气调节设计规范》及《夏热冬暖地区居住建筑节能设计标准》。
三、设备说明及生产地政府或厂商执行的有关标准
易思豪的APARTVENT主机参数如下：
设备运行维护要求
APARTVENT：风机安装方便,主机轴承采用优质免维护防尘轴承。
排风口：拆卸方便，只需定期用水清洗
窗式进风口：可拆卸，可用水洗。
调试说明
APARTVENT中央新风系统安装及调试，包含以下内容：
1）APARTVENT通风系统管道的安装、调试工作。
2）APARTVENT主机的定位以及安装。
3）窗式进风器的安装
4）开关的固定以及安装。
5）APARTVENT主机电源线路的安装以及调试。
