2024年度西门子MM420变频器实训指导
正转控制
将变频器的控制信号设置为正转信号，电机将按照设定的方 向正转。可以通过操作面板或外部控制信号实现正转控制。
反转控制
将变频器的控制信号设置为反转信号，电机将按照与正转相 反的方向运转。同样可以通过操作面板或外部控制信号实现 反转控制。
23
05
MM420变频器的应用实例
2024/3/24
24
恒压供水系统应用
2024/3/24
10
03
MM420变频器参数设置与调试
2024/3/24
11
参数设置方法
2024/3/24
P0003
用户访问级设置为2，允许访问所有参数。
P0010
开始快速调试，设置为1。
P0100
功率以KW表示，设置为电机的额定功率。
12
参数设置方法
P0304
电机额定电压。
P0305
电机额定电流。
26
传送带驱动系统应用
系统组成
传送带驱动系统主要由电机、MM420变频器、传送带等组成。
控制方式
MM420变频器可采用速度控制或转矩控制方式，根据实际需求选择合适的控制方式。
2024/3/24
调试步骤
首先设定变频器的参数，包括电机参数、控制参数等；然后进行系统调试，观察传送带的 运行状态，调整变频器参数使系统达到稳定状态。在调试过程中，需要注意传送带的负载 变化对系统性能的影响。
可能原因包括环境温度过高、 散热不良等。处理方法包括改 善散热条件、降低环境温度或 调整变频器参数。
19
04
MM420变频器的基本操作
202424/3/24
启动操作
接通MM420变频器电源，按下启 动按钮，变频器开始工作，驱动 电机运转。
西门子变频器说明书大全
西门子变频器说明书大全西门子变频器型号及参数一：MicroMaster420MicroMaster420是全新一代模块化设计的多功能标准变频器。
它友好的用户界面，让你的安装、操作和控制象玩游戏一样灵活方便。
全新的IGBT技术、强大的通讯能力、精确的控制性能、和高可靠性都让控制变成一种乐趣。
1、主要特征200V-240V±10%，单相/三相，交流，0.12kW-5.5kW；380V-480V±10%，三相，交流，0.37kW-11kW；模块化结构设计，具有最多的灵活性；标准参数访问结构，操作方便。
2、控制功能线性v/f控制，平方v/f控制，可编程多点设定v/f控制；磁通电流控制（FCC），可以改善动态响应特性；最新的IGBT技术，数字微处理器控制；数字量输入3个，模拟量输入1个，模拟量输出1个，继电器输出1个；集成RS485通讯接口，可选PROFIBUS-DP通讯模块/Device-Net模板；具有7个固定频率，4个跳转频率，可编程；“捕捉再起动”功能；在电源消失或故障时具有“自动再起动”功能；灵活的斜坡函数发生器，带有起始段和结束段的平滑特性；快速电流限制（FCL），防止运行中不应有的跳闸；有直流制动和复合制动方式提高制动性能；采用BiCo技术，实现I/O端口自由连接。
3、保护功能过载能力为150％额定负载电流，持续时间60秒；过电压、欠电压保护；变频器过温保护；接地故障保护，短路保护；I2t电动机过热保护；采用PTC通过数字端接入的电机过热保护；采用PIN编号实现参数连锁；闭锁电机保护，防止失速保护。
西门子变频器型号及参数二：MicroMaster430MicroMaster430是全新一代标准变频器中的风机和泵类变转矩负载专家。
功率范围7.5kW至250kW。
它按照专用要求设计，并使用内部功能互联（BiCo）技术，具有高度可靠性和灵活性。
控制软件可以实现专用功能：多泵切换、手动/自动切换、旁路功能、断带及缺水检测、节能运行方式等。
西门子变频器使用指南
西门子变频器使用指南引言本使用指南旨在向用户提供关于西门子变频器的基本信息和操作指南。
通过阅读本指南，用户将能够正确使用西门子变频器，并了解其基本原理和功能。
什么是西门子变频器？西门子变频器是一种用于控制电机转速和提供电力调节的设备。
它能通过改变电源频率和电压来控制电机的转速，从而满足不同的运行需求。
西门子变频器的安装在安装西门子变频器之前，请确保已阅读并理解附带的安装手册。
按照手册中的指示进行安装，确保变频器与电机和电源正确连接。
西门子变频器的基本操作1. 启动和停止：使用变频器的开关按钮或控制面板上的按钮启动和停止电机。
2. 转速调节：变频器可以通过调节频率和电压来改变电机转速。
通过控制面板上的调节按钮或旋转开关来调整所需的转速。
3. 运行模式选择：根据需求选择正确的运行模式，如手动模式、自动模式等。
4. 报警和故障处理：当变频器发生故障或存在问题时，控制面板上将显示相应的报警代码。
在遇到问题时，请参考附带的故障排除指南进行处理。
高级功能和设置西门子变频器还具有许多高级功能和设置，可以根据特定的应用需求进行配置。
一些常见的功能包括：- 定时启动和停止：根据设定的时间表，自动启动和停止电机。
- 多级转速控制：设定不同的转速模式，并通过输入信号来切换转速模式。
- 报警和事件记录：记录变频器的运行数据、报警和故障信息，以便于后续的故障排除和分析。
安全使用注意事项在使用西门子变频器时，请确保遵守以下安全使用注意事项：1. 请勿在潮湿或有爆炸危险的环境中使用变频器。
2. 在对变频器进行任何维护或检修工作之前，请确保将其断电并遵循相应的安全操作规程。
3. 请遵循附带的操作手册和指南，确保正确使用和操作变频器。
结论通过本使用指南，我们希望能够帮助用户正确使用西门子变频器，并了解其基本原理和操作方法。
如果在使用过程中遇到任何问题，请参考附带的官方文档或咨询专业人士的意见。
祝您在使用西门子变频器时取得成功！请注意：本使用指南仅供参考，请始终遵循西门子变频器的官方指南和操作手册。
国内外变频器品牌大全
国内外变频器品牌大全引言概述：变频器是一种能够调节电机转速的电子设备，广泛应用于工业生产和家庭电器中。
随着科技的不断发展，国内外涌现了许多知名的变频器品牌。
本文将为大家介绍一些国内外知名的变频器品牌，以帮助读者更好地了解和选择适合自己需求的产品。
一、国内变频器品牌1.1 三菱电机（Mitsubishi Electric）三菱电机是国内外知名的变频器品牌之一。
其产品具有高性能、高可靠性和高效能的特点。
三菱电机的变频器广泛应用于工业自动化领域，包括机械制造、电力、交通等行业。
其产品涵盖了多种功率和规格，能够满足不同用户的需求。
1.2 欧姆龙（Omron）欧姆龙是另一家备受认可的国内变频器品牌。
该品牌的变频器具有高精度、高性能和高可靠性的特点。
欧姆龙的产品广泛应用于工业自动化、机械制造、电力等领域。
其变频器具有智能控制和节能功能，能够提高生产效率和降低能源消耗。
1.3 西门子（Siemens）西门子是国内外知名的工控设备制造商，其变频器产品也备受认可。
西门子的变频器具有高性能、高可靠性和先进的控制功能。
该品牌的变频器广泛应用于工业自动化、电力、交通等行业。
其产品具有高精度的控制能力和智能化的管理系统，能够满足不同用户的需求。
二、国外变频器品牌2.1 ABBABB是国际知名的变频器品牌之一。
该品牌的变频器具有高效能、高性能和高可靠性的特点。
ABB的变频器广泛应用于工业自动化、电力、交通等领域。
其产品具有先进的控制算法和智能化的管理系统，能够实现精确的电机控制和能源节约。
2.2 施耐德电气（Schneider Electric）施耐德电气是另一家备受认可的国外变频器品牌。
该品牌的变频器具有高精度、高性能和高可靠性的特点。
施耐德电气的变频器广泛应用于工业自动化、电力、交通等领域。
其产品具有先进的控制算法和智能化的管理系统，能够满足不同用户的需求。
2.3 艾默生（Emerson）艾默生是国际知名的工控设备制造商，其变频器产品也备受认可。
西门子 micromaster 430 通用变频器风机水泵负载 说明书
¾ 由变频器的频率信号触发切换
节能控制
¾ 在无负载的情况下 可以断开电动机的运行
功能
¾ 扩展 PID 控制器的功能 电机可以以最小频率 运行 然后断开电机如果达到重新起动频率 电机将自动再起动
Torque [Nm]
断带检测
¾ 用 于检 测 传 动部 分的 机 械故 障 裂 水泵缺水运行等 例如 皮带 断
比较
与管理系统的通讯 内置 RS485 接口可以方便地与上位控制系统进行通讯 以满足将来实现 系统升级和自动化控制的需要 同时备有支持多种通讯协议的通讯模块
1.2 楼宇暖通空调专用变频器 SED−2 的技术数据
1.2.1 SED−2 变频器的技术数据如下表所示
功率范围 电源电压 0.37kW~90kW 3AC 200V~240±10%, 3AC 380V~480V±10% 3AC 500V~600V±10% 47 Hz ~ 63 Hz 0 Hz ~ 650 Hz ≥0.9 110% 60s/ 间隔时间 300s • 线性 V/F 控制 • 平方 V/F 控制 • 多点 V/F 控制 • FCC 控制 2kHz ~ 16kHz 15 个 可编程 4 个 可编程 6 个 DI 可编程,带电位隔离 可 PNP/NPN 型接线 2 个可编程 0-10V 2-10V 0-20mA 4-20mA LG-Ni1000 温度传感器检测信号 2 个 可编程 30VDC/5A(电阻性负载) 250VAC/2A(电感性负载) 2 个 可编程(0/4mA-20mA) RS485 P1(SBT) N2 Siemens USS EN 61800-3 UL cUL CE C-Tick 低压标准 73/23/EEC EMC 标准 89/336/EEC IP20/IP54

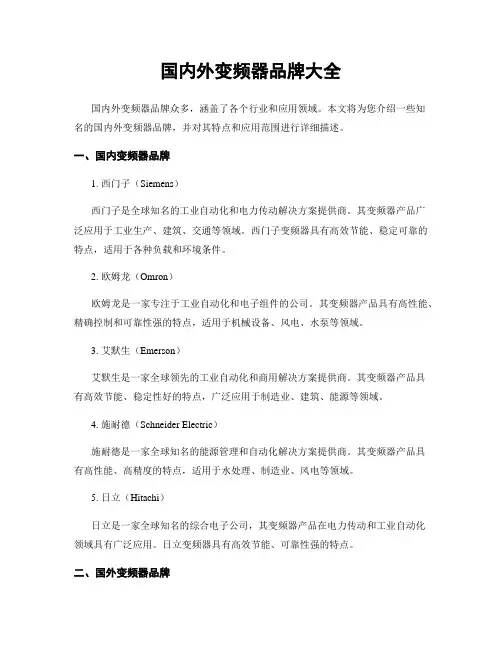

国内外变频器品牌大全
国内外变频器品牌大全国内外变频器品牌众多，涵盖了各个行业和应用领域。
本文将为您介绍一些知名的国内外变频器品牌，并对其特点和应用范围进行详细描述。
一、国内变频器品牌1. 西门子（Siemens）西门子是全球知名的工业自动化和电力传动解决方案提供商。
其变频器产品广泛应用于工业生产、建筑、交通等领域。
西门子变频器具有高效节能、稳定可靠的特点，适用于各种负载和环境条件。
2. 欧姆龙（Omron）欧姆龙是一家专注于工业自动化和电子组件的公司。
其变频器产品具有高性能、精确控制和可靠性强的特点，适用于机械设备、风电、水泵等领域。
3. 艾默生（Emerson）艾默生是一家全球领先的工业自动化和商用解决方案提供商。
其变频器产品具有高效节能、稳定性好的特点，广泛应用于制造业、建筑、能源等领域。
4. 施耐德（Schneider Electric）施耐德是一家全球知名的能源管理和自动化解决方案提供商。
其变频器产品具有高性能、高精度的特点，适用于水处理、制造业、风电等领域。
5. 日立（Hitachi）日立是一家全球知名的综合电子公司，其变频器产品在电力传动和工业自动化领域具有广泛应用。
日立变频器具有高效节能、可靠性强的特点。
二、国外变频器品牌1. ABBABB是一家瑞士跨国公司，是全球最大的电力和自动化技术供应商之一。
其变频器产品广泛应用于电力、水处理、石油化工等领域。
ABB变频器具有高精度、高可靠性的特点。
2. 施耐德电气（Schneider Electric）施耐德电气是一家法国跨国公司，是全球能源管理和自动化解决方案领域的领先者。
其变频器产品具有高效节能、稳定可靠的特点，适用于制造业、建筑等领域。
3. 西门子（Siemens）西门子是德国知名的工业集团，其变频器产品在全球范围内广泛应用。
西门子变频器具有高性能、高精度的特点，适用于工业自动化、交通、建筑等领域。
4. 罗克韦尔（Rockwell Automation）罗克韦尔是一家美国工业自动化解决方案提供商，其变频器产品在制造业、水处理、风电等领域具有广泛应用。
西门子变频器操作说明
西门子变频器操作说明一、引言西门子变频器是一种常见的工业控制设备，广泛应用于电动机的速度调节领域。
本操作说明旨在向用户提供关于如何正确操作和使用西门子变频器的指导，以确保设备的正常运行和性能的最大化。
二、安全注意事项在操作西门子变频器之前，请务必注意以下安全事项：1. 确保设备通电前已经进行正确的接地，以降低电气冲击的风险。
2. 切勿使用损坏或不完整的电缆连接设备。
3. 在接通电源之前，确保所有的电线和连接器没有故障，并且连接牢固可靠。
4. 在操作过程中，请保持设备周围的环境清洁、干燥，避免灰尘或水分进入设备内部。
5. 不要将实验室仪器或其他敏感设备放置在靠近变频器的区域。
由于变频器可能产生电磁干扰，会对其他设备的正常工作造成影响。
三、操作步骤以下是操作西门子变频器的基本步骤：1. 将变频器正确连接到电源，并确保电源已经开启。
2. 检查变频器的运行指示灯，确保其正常工作。
3. 使用变频器的面板上的按键或旋钮，可以进行速度调节、启动和停止等操作。
a) 速度调节：根据实际需求，通过变频器提供的调速功能，可以轻松实现对电动机的速度调节。
可通过按键或旋钮直接调节或输入目标速度值。
b) 启动和停止：通过按下相应的启动或停止按钮，可以实现电动机的启动和停止。
确保在启动或停止电动机之前，机械设备处于安全状态。
4. 根据实际需要，可以根据具体情况对变频器的参数进行配置。
通过变频器的设置菜单，用户可以调整不同的参数，以适应不同的应用场景。
5. 在操作和调整变频器参数之前，请确保已经详细阅读相关操作手册和技术规格，并严格按照说明进行操作。
四、故障排除如果在使用过程中遇到任何故障或异常情况，请按以下步骤进行排除：1. 检查设备的运行指示灯，观察是否有异常闪烁或显示。
2. 检查电源连接是否正常，确保电源线路没有损坏或松动。
3. 检查变频器的散热器是否存在过热现象，确保设备正常散热。
4. 检查变频器的电路板是否有明显的损坏或烧毁痕迹。
西门子低压变频器介绍
西门子低压变频器介绍在进行变频器选型前，首先确定要采用哪个系列的变频器。
每个系列的变频器都有其特点，了解了这些特点，才能选到最合适的那台变频器。
老系列（1）MicroMaster4，MM4，廉价之选，单象限工作MM420/430/440三个子系列。
MM420的IO数量少，不支持矢量控制，无自由功能块可使用。
功率范围小。
MM430专为风机水泵设计，不支持矢量控制。
功率范围大，在恒压供水等场合有很实用的功能。
MM440是矢量控制变频器，有制动单元，有自由功能块，功能相对强大。
（2）SIMOVERT MasterDrives, 6SE70，工程型变频器，成功之作。
在冶金行业很有统治力。
控制板采用CUVC，可以完美的实现变频器速度、力矩控制的功能，可四象限工作。
15年前的产品了，CPU运算能力有限。
新系列SINAMICS系列变频器（3）G120系列变频器，可以看作是MicroMaster4升级版，在结构和功能上都作了改进。
与MM4不同的是，G120不是一体机，而是分为CU和PM两部分。
而且PM250和PM260创新的采用F3E技术，实现变频器的四象限运行。
高端的CU还集成了安全功能。
（4）S120系列变频器，可以看作是6SE70的升级版，在结构和功能上都作了改进。
控制板采用CU320，各组件之间使用DRIVE_CLiQ接口进行通讯，自动组态带DRIVE_CLiQ接口的设备。
变频器功能十分强大，开放了很多用户接口。
可使用DCC进行编程。
操作面板AOP30的功能也十分强大，比BOP强多了。
以上四种产品，是西门子低压变频器市场上最为常见的变频器。
也是进行工程选的首选。
为了长远考虑，建议使用新系列变频器，即SINAMICS系列变频器。
因为老系列的变频器很快就没有备件可更换了。
除此之外，SINAMICS系列变频器还有很多其他分支。
SINAMICS G120D是基于G120而大幅提升了IP防护等级的变频器。
可以到IP65，但功率范围有限。
