西门子440变频器快速调试说明书
MM440 变频器简单快速调试过程
MM440变频器简单快速调试过程1、电机参数只能在快速调试模式（P0010＝1）下才能修改。
2、检查参数P0010，变频器只有在参数P0010＝0时才能运行3、检查参数P0700的设置，确认变频器的控制命令源。
P0010=30P970=1 恢复参数出厂设置，缺省为端子控制方式。
P0003=3 专家级访问P0010=1 快速调试开始P0100=0 欧洲类型，功率单位为KW，频率为50HZ（与DIP开关设置相关）P0205=0 恒转矩运行P0300=1 异步电机P0304=380V 额定电动机电压P0305=电动机额定电流P0307=电动机额定功率KWP0308=电动机的功率因数P0310=电动机额定频率P0311=电动机额定速度P0320=0，电机磁化电流，在P340或P3900优化参数时确定。
P0355=0电机自冷方式P0640=150%，电动机的过载倍数，要根据变频器最大电流和电机最大电流决定。
P0700=1 BOP操作面板P1000=1 MOP设置P1080=0HZ电动机最小频率P1082=电动机最高频率P1120=10S斜坡上升时间，根据实际情况确定P1121=10S斜坡下降时间，根据实际情况确定P1300=0 线形V/F控制P1500= 0表示无主设定值选择P1910=1，3 进行电机参数和饱和曲线优化P3900=1 结束快速调试过程，进行参数计算和复位到工厂缺省值。
(合开关箱/电机通电/按I键激活)重点参数显示按下BOP操作键盘Fn持续2S，用户可看到直流回路电压，输出电流、频率、电压。
显示R0020 显示实际的频率设定值R0021 实际频率R0022 转子的实际速度R/MIN（未考虑滑差）R0024 变频器实际的输出频率（包括滑差补偿）R0025 实际输出电压R0026 直流回路电压R0027 输出电流实际值【A】R0029 磁通电流分量，根据电动机参数计算。
P1300选择矢量控制时有效。
西门子440变频器快速调试说明书
西门子440变频器快速调试说明书西门子440变频器是现代化的工业电气设备，被广泛应用于工业自动化领域。
其支持开放式控制系统、自适应控制、连续控制、序列控制以及启动控制等多种模式。
本篇文章旨在介绍440变频器的快速调试方法，以帮助用户快速上手操作该设备。
第一步：软件安装在调试变频器之前，需要安装STEP7或TIA Portal软件，这些软件可以让电脑与440变频器进行通讯，以方便参数的设置和读取。
如果您还没有这些软件，可以在西门子公司官网上下载。
第二步：网络连接将电脑与变频器连接到同一个网络中，这通常需要使用以太网线。
然后，打开STEP7或TIA Portal软件，进入设备管理器，搜索找到设备的IP地址，以便与变频器进行通讯。
第三步：参数设置进行参数设置是调试变频器的第一步。
440变频器支持多种参数设置方式。
其中，最常用的方式是使用电脑连接变频器，通过软件直接读取和设置参数。
另一种方式是使用HMI面板，通过按键和触摸屏来进行设置。
无论哪种方式，都需要了解各个参数的含义和作用，以便正确设置参数。
以下是一些常用的参数设置：1.电机参数设置电机参数设置是非常重要的一项，它决定了变频器运行电机的速度、转矩、加速度等参数。
在进行电机参数设置时，需要确保设置正确的电机数据，包括电机型号、功率、额定转速、最大转速等数据。
这些数据可以在电机的标牌上找到。
2.速度和转矩设置速度和转矩设置是控制变频器的另一项重要参数。
通过调整电流、频率或电压等参数，可以改变变频器输出的电机转速和转矩。
通常情况下，需要在实际应用中进行调整，以便达到最佳的控制效果。
3.控制模式设置控制模式设置是决定变频器如何控制电机的一项重要参数。
变频器支持多种控制模式，包括开环控制、闭环控制、矢量控制等等。
需要根据实际的应用需求选择正确的控制模式。
第四步：自动调谐自动调谐是快速调试440变频器的一项重要方法。
通过自动调谐，可以减少手动调谐的时间和工作量。
西门子变频器MM440调试步骤
三、命令参数设定
P0003=3
P3950=46
1、P0700=2
2、P0732=52:12
3、P1003=10
4、P1004=15
5、P1005=15
6、P1040=10
7、P0640=120
P1080=1
P1120=3
P1121=3
P1237=5
8、P1215=1
17、P1080=0 最小频率
18、P1082=50 最大频率
19、P1120=5 斜坡上升时间
20、P1121=5 斜坡下降时间
21、P1135=5 OFF3斜坡下降时间
22、P1300=20 控制方式（无传感器的矢量控制）
26、ON 给运行命令，变频器自学习
二、磁化学0=46
3、P1040=40
4、P1960=1 5、ON
6、P0320=r0029/P0305
7、P0340=1
8、P1910=1
9、ON
10、P1960=1
11、ON
西门子MM440变频器主起升调试步骤
一、快速调试
1、P0003=3 用户访问等级（专家）
2、P0004=0 参数过滤（所有参数）
3、P0010=1 调试参数过滤（快速调试）
4、P0100=0 欧洲/北美（欧洲）
5、P0250=0 变频器应用（恒定转距）
6、P0300=1 选择电机类型（异步电机）
7、P0304=? 电动机额定电压
8、P0305=? 电动机额定电流
9、P0307=? 电动机额定功率
10、P0308=? 电动机额定功率因数
西门子440变频器快速调试说明书

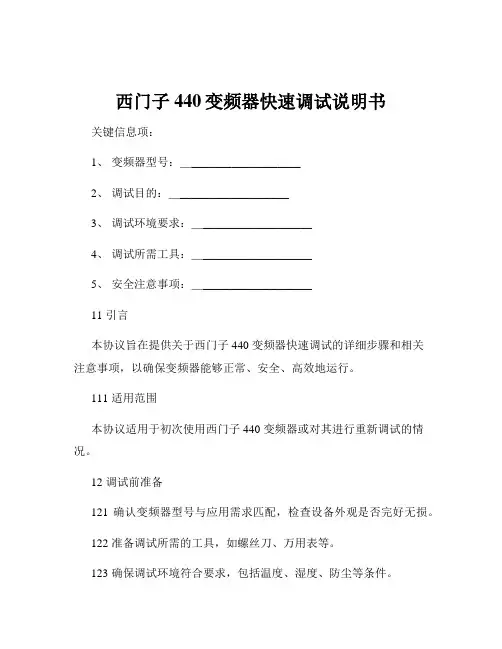

西门子440变频器快速调试说明书关键信息项：1、变频器型号：＿___________________2、调试目的：＿___________________3、调试环境要求：＿___________________4、调试所需工具：＿___________________5、安全注意事项：＿___________________11 引言本协议旨在提供关于西门子 440 变频器快速调试的详细步骤和相关注意事项，以确保变频器能够正常、安全、高效地运行。
111 适用范围本协议适用于初次使用西门子 440 变频器或对其进行重新调试的情况。
12 调试前准备121 确认变频器型号与应用需求匹配，检查设备外观是否完好无损。
122 准备调试所需的工具，如螺丝刀、万用表等。
123 确保调试环境符合要求，包括温度、湿度、防尘等条件。
13 安全注意事项131 在进行调试前，务必断开电源，并等待变频器放电完成。
132 遵循相关电气安全操作规程，防止触电事故。
133 不要在带电情况下触摸变频器内部的任何部件。
14 硬件连接141 按照变频器的接线图，正确连接电源输入、电机输出和控制信号线。
142 检查接线是否牢固，避免松动导致的故障。
15 参数设置步骤151 接通电源，进入变频器的参数设置界面。
152 设置电机基本参数，如电机额定功率、额定电压、额定电流、额定转速等。
153 设置控制方式，如 V/F 控制或矢量控制。
154 设置频率给定方式，如面板给定、外部模拟量给定或通信给定。
155 设置加速时间和减速时间，根据实际需求进行调整。
16 功能测试161 完成参数设置后，进行点动测试，检查电机转向是否正确。
162 逐步增加频率，观察电机运行是否平稳，有无异常噪声和振动。
163 测试变频器的保护功能，如过载保护、过流保护等是否正常工作。
17 优化调试171 根据实际运行情况，对变频器的参数进行优化，以提高系统性能。
172 例如，调整 V/F 曲线、转矩补偿等参数。
西门子变频器MM440调试步骤
西门子变频器MM440调试步骤西门子MM440变频器主起升调试步骤一、快速调试1、P0003=3 用户访问等级（专家）2、P0004=0 参数过滤（所有参数）3、P0010=1 调试参数过滤（快速调试）4、P0100=0 欧洲/北美（欧洲）5、P0250=0 变频器应用（恒定转距）6、P0300=1 选择电机类型（异步电机）7、P0304=? 电动机额定电压8、P0305=? 电动机额定电流9、P0307=? 电动机额定功率10、P0308=? 电动机额定功率因数11、P0310=? 电动机额定频率12、P0311=? 电动机额定转速13、P0355=1 电机冷却（0、自带风扇自冷1、强迫风冷、独立风扇）14、P0640=150 电动机的过载系数15、P0700=1 选择命令源（BOP）16、P1000=31 选择频率给定值（固定频率给定值+MOP给定值）17、P1080=0 最小频率18、P1082=50 最大频率19、P1120=5 斜坡上升时间20、P1121=5 斜坡下降时间21、P1135=5 OFF3斜坡下降时间22、P1300=20 控制方式（无传感器的矢量控制）23、P1500=0 选择转距给定值（无主给定值）24、P1910=1 选择电机数据辨识（用参数变更辨识所有参数，他们被认可并应用于调节器）25、P3900=1 快速调试结束（电机计算和不包含在快速调试中(属性“QC”=NO)的所有其他参数的复位到工厂设定）26、ON 给运行命令，变频器自学习二、磁化学习1、P0003=42、P3950=463、P1040=404、P1960=15、ON6、P0320=r0029/P03057、P0340=18、P1910=19、ON10、P1960=111、ON三、命令参数设定P0003=3P3950=461、P0700=22、P0732=52:123、P1003=104、P1004=155、P1005=156、P1040=107、P0640=120P1080=1P1120=3P1121=3P1237=58、P1215=19、P1216=0.210、P1217=0.511、12、P1240=013、P1511=2889 P1520=P1521=P1755=4P2003=P2800=114、P2889=-45。
西门子变频器MM440简明调试手册
目录第一章概述4第二章安装与接线6第三章操作介绍7第一节基本操作面板（BOP）的使用7第二节参数结构及表示方法8第三节调试步骤9第四章参数复位操作 10第五章快速调试 11第一节快速调试定义 11第二节快速调试步骤 11第六章功能调试 13第一节开关量输入功能 13第二节开关量输出功能 13第三节模拟量输入功能 14第四节模拟量输出功能 15第五节加减速时间 15第六节频率限制 15第七节多段速功能 16第八节停车和制动 17第九节制动电阻选配 18第十节自动再起动和捕捉再起动 19第十一节矢量控制 20第十二节本地远程控制 21第十三节闭环控制PID 21第十四节通讯 22第七章故障诊断 23第八章资源链接 27在按照本手册调试之前，请仔细阅读《MICROMASTER440使用大全》中安全指导章节中的“警告”，“注意”和“提示”，为您提供人生安全的保障，有效防止设备或与其连接的部件受到损伤。
安全指导MICROMASTER 440 简明调试指南 / 安全指导3警告• 本设备带有危险的电压，而且它所控制的是带有潜在危险的转动机构。
如果不遵守《使用大全》中“警告”的规定，或不按照其中的要求操作，就可能造成死亡，严重的人生伤害或重大财产损失。
• 只有经过认证合格的专业人员才允许操作本设备，并且在使用设备之前要熟悉本手册中所有的安全说明和有关安装、操作和维护的规定。
正确地进行搬运装卸就位安装和操作维护，是实现本设备安全和成功地投入运行的可靠保证。
• 注意触电的危险。
即使电源已经切断，变频器的直流回路电容器上仍然带有危险电压，因此，在电源关断5分钟以后才允许打开本设备。
• 输入电源线只允许永久性紧固连接。
设备必须接地（按照 IEC 536 Class 1，NEC 和其他适用的标准）。
• MICROMASTER440 变频器是在高压下运行。
• 电气设备运行时，设备的某些部件上不可避免的存在危险电压。
• 本设备不可作为“紧急停车机构”使用（参看 EN60204，9.2.5.4.）• 本设备可按照UL508C第42节的要求在变频器内部提供电动机过载保护功能。
西门子MM440变频器设置方法
西门子MM440变频器调试方法
进入变频器快速调试3
输入过载电流保护电机
控制方式：0 工厂的缺省设置 1 BOP 键盘设置 2 由端子排输入 4 BOP 链路的USS 设 置 5 COM 链路的USS 设 置 6 COM 链路的通讯板CB 设置
西门子MM440变频器调试方法
进入变频器快速调试4
P1120、P1121，为加减速 时间设定，如成型鼓胎胚 比较大、惯性大，需要设 置加减速时间延长（加速 2-3秒，减速5-6秒），防 止变频器刹不住车或者启 动不起来报警
西门子MM440变频器调试方法
进入变频器快速调Байду номын сангаас5
3#辊P1300参数选择是20无 传感器矢量控制，适用于 低转速高扭矩；
西门子MM440变频器调试方法
进入变频器快速调试6
变频器通讯地址设置，改之前需要查看之前变频器参数，设置不对的话变频器通讯不上，如果 变频器直接不显示的话也可以查看程序组态或者是去别机台看看；
记住参数改完以后要把P0010改为0，运行模式。
西门子MM440变频器调试方法
组态地址查看方法
进入变频器快速调试
进入快速调试之前需要修改两个参数：
1. 设置P0010=1
2. 设置P0003=3
用户访问等级1-标准级、2-扩展级、3-专家级，只有修改为专家级
所有参数才能显示出来；
西门子MM440变频器调试方法
进入变频器快速调试1
1
400V
电机额定电流
西门子MM440变频器调试方法
进入变频器快速调试2
西门子MM440变频器调试方法
恢复出厂设置
为了把变频器的所有参数复位为出厂时的缺省设置值应按下面的数 值设置参数需使用BOP、AOP 或通讯选件 主要设置参数为： 1. 设置P0010=30
西门子变频器MM440快速调试步骤
参数号————参数功能————参数范围————参数说明/注释—————本机设置值（假如）P0000——驱动装置显示——无——显示P0005设置的参数值——无P0003——用于定义用户参数访问的等级——（0~4）——1标准级3专家级——根据需要选择P0005——显示选择——（2~4000）——21频率25电压27电流——一般选择21P0010——调试参数过滤器——（0~30）——1快速调试30工厂的设定值——p3900恢复为0P0295——冷却风扇断电延迟时间——（0~3600）——这个时间以秒计——180秒为宜P0304——电动机的额定电压——（10~2000）——名牌数据实际为准——380伏P0305——电动机的额定电流——（0.01~10000）——名牌数据实际为准——电流叠加A1+A2P0307——电动机的额定功率——（0.01~2000）——名牌数据实际为准——功率叠加P1+P2P0308——电动机额定功率因数——（0.0~1.0）——名牌数据实际为准——cosφP0311——电动机的额定速度——(0~40000)——名牌数据实际为准——980/1380P0700——选择命令源——(0~6)——选择数字的命令信号源——2代表由端子排输入P0701——数字输入1的功能——（0~99）——选择数字1功能——1 P0702——数字输入2的功能——（0~99）——选择数字2功能——2 P0703——数字输入3的功能——（0~99）——选择数字3功能——17 P0704——数字输入4的功能——（0~99）——选择数字4功能——17 P0705——数字输入5的功能——（0~99）——选择数字5功能——29 P0706——数字输入6的功能——（0~99）——选择数字6功能——17 P0732——数字输出2的功能——（0~4000）——电动机抱闸投入——52CP0733——数字输出3的功能——（0~4000）——电动机抱闸投入——52CP0970——工厂复位——（0~1）——0代表禁止复位1代表参数复位——根据需要决定西门子MicroMaster440变频器是全新一代可以广泛应用的多功能标准变频器。
