计量器具内部校准规程(完整资料).doc
计量器具内校规程

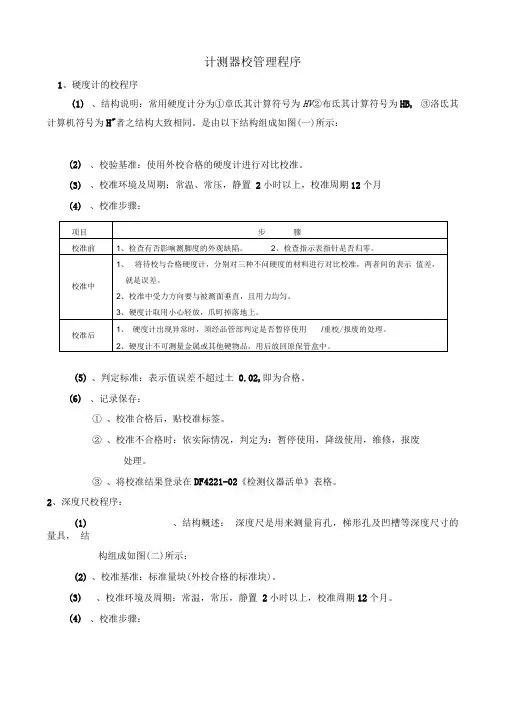

计测器校管理程序1、硬度计的校程序(1)、结构说明：常用硬度计分为①章氐其计算符号为HV②布氐其计算符号为HB, ③洛氐其计算机符号为H"者之结构大致相同。
是由以下结构组成如图(一)所示：(2)、校验基准：使用外校合格的硬度计进行对比校准。
(3)、校准环境及周期：常温、常压，静置2小时以上，校准周期12个月(4)、校准步骤：(5)、判定标准：表示值误差不超过土0.02,即为合格。
(6)、记录保存：①、校准合格后，贴校准标签。
②、校准不合格时：依实际情况，判定为：暂停使用，降级使用，维修，报废处理。
③、将校准结果登录在DF4221-02《检测仪器活单》表格。
2、深度尺校程序：(1)、结构概述：深度尺是用来测量肓孔，梯形孔及凹槽等深度尺寸的量具，结构组成如图(二)所示：(2)、校准基准：标准量块(外校合格的标准块)。
(3)、校准环境及周期：常温，常压，静置2小时以上，校准周期12个月。
(4)、校准步骤：(5)、判定标准：表示值误差不超过±0.04MM即判为合格(6)、记录保存:①、校准合格后，贴校准标签②、校准不合格时，依实际情况，判定为暂停使用，降级使用，报废处理③、将校准结果登录在DF4221-02《检测仪器活单》表格。
3、高度尺校程序:(1)、结构概述：高度尺是用来测量工件的中央相互位置和精密划线的量具，其主要由以下结构组成，如图(三)所示:3303. &?5Wr. 4|^n招 网 50mm 4pn&7 14 .M 5Q-75n--n S^ni畛 *15 相 3203-100 M ： 彻曲WHArnrr6|xii113 73 掣g 愧At WSdSamE T&fl lU '5 * : 150 175mrr19J 4 104 鸟m 初AC l/iiUUfflrT iW 194 1173龄坦SA£ 凶0■盐5mrr Bjpinn 144 130g 袂AC 路 5 IX 1425 渤安 1MiMHi啊 194 1颇 (2) 、校准基准：选用外校合格的量块和平台进行比对校准。
量具内校规范(参考资料)
变更履历版本号变更摘要制定日期审批日期A0 新制赵志涛2017.5.6为了正确实施校准和计量分析活动，提高计量数据的信赖性，特制定本标准。
2 范围适用于公司内长度类量具（如卡尺、内径量表、高度尺）、塞规的内部校准。
3.职责：使用单位：负责送量具校验员：负责对量具进行校验并填写校验报告及制定校验计划4 校验仪器及设备外检合格的千分尺，外校合格的标准量块,三坐标测量机（可追溯符合国家或国际标准），大理石品台等。
5 校验5.1卡尺5.1.1 参考标准JJG 30-2012 通用卡尺检定规程5.1.2 环境条件5.1.2.1 温度: 20 ±5 ℃5.1.2.2 湿度: ≤80 %RH5.1.2.3 校准前应将标准器及被校仪器置于校准室内1小时以上；校准时需戴好细纱手套；5.1.3校正时机：依据校正计划（半年一次）和使用频率。
5.1.4校正项目：序号校正项目校正方式/设备1 外观目视2 各部分相互配合目视3 零值误差目视4 示值变动性目视5 数字显示器的示值稳定目视6 示值误差量块5.1.5 校验步骤：序号校检项目项目说明记录表单1 外观1、仔细观察卡尺，卡尺表面应镀层均匀，标尺标记应清晰，表蒙透明清洁。
不应有锈蚀，碰伤，毛刺，镀层脱落及明显划痕，有无目力可见的断线或粗细不匀等以及影响外观质量的其它缺陷。
2、使用中和修理后的卡尺，允许有不影响使用准确度的外观缺陷。
量具内校记录表2 各部位相互配合1、尺框沿尺身移动应手感平稳，不应有阻滞或松动现象。
数字显示应清晰，完整，无黑斑和闪跳现象。
各按钮功能稳定，工作可靠。
2、紧固螺钉的作用应可靠。
微动装置的空程应不超过1/2转。
3、卡尺两外量爪合并时应无目力可见的间隙。
量具内校记录表3 零值误差1、移动尺框，使量爪两测量面相接触。
观察游标上的零标记和尾标记与主标尺相应标记是否重合。
其重合度应符合下表：单位mm分度值“零”标记重合度“尾”标记重合度0.02±0.005 ±0.0100.05 ±0.0202、带表卡尺量爪两测量面相接触时，圆标尺的指针应位于12点钟方位，左右偏位不大于一个标尺分度，此时毫米读数部位相对于主标尺“零”标记的位置离线不大于标记宽度，压线不大于标记宽度德1/2. 量具内校记录表4 示值变动性1、移动尺框，使游标卡尺或带表卡尺或电子数显卡尺量爪两外测量面接触。
计量器具内部校准规程
计量器具内部校准规程1 目的对公司内的计量器具进行内部校验，确保其准确性和适用性，保持完好。
2 范围适用于公司内长度类度量尺（如游标卡尺、高度尺）、检具、塞规等的内部校准。
3 职责内校由质检部门标准校检量具校检。
4 校验仪器及设备送检合格的万能角度尺，送检合格的直角尺，送检合格的钢直尺，送检合格的钢卷尺，送检合格的数显卡尺等。
5 环境条件1. 温度: 23 ±2 ℃2. 湿度: 50 ±20 %RH6 校验6.1 卡尺、高度尺、深度尺6.1.1 校检项目:1. 外观检查2. 示值误差检测6.1.2 校验仪器及设备外校合格的卡尺、外校合格的标准块（1-100mm 38块2级）。
6.1.3 校验标准6.1.4 校验步骤：1. 外观检查：检查尺子测量接触面是否平整、干净，无污渍、锈迹，表头的指针/游标是否完好，有无松动，刻度是否清晰，推动表头是否平稳、平滑。
各功能能稳定、工作可靠。
2. 示值误差检测：（1）将尺子调至零点位置，使读数归零、指针对准零点。
（2）选取一块标准量块进行测量，读取其数值。
（注意：取放标准量块时，必需戴细纱手套；测量过程卡尺要与被测量块同方向平直。
（3）用同样的方法，取3～5组不同量块进行测量。
测量点如下图（4）不同量程的尺子可选用不同的基准块或其组合进行校准，对标准块量测值误差，不能大于6.1.3项表格内的允许误差。
（5）将检定结果填写在《计量器具校检表》内。
校准周期：12个月。
6.2 钢直尺6.2.1 校检项目:1. 外观检查2. 示值误差检测6.2.2 校验仪器及设备外校合格的标准直尺, 校准参考依据JJG1-1999钢直尺检定规程。
6.2.3 校验步骤：1. 外观检查：（1）尺的端边、侧边及背面应光滑，不应有毛刺、锋口和锉痕等现象。
（2）尺的刻线面不应有碰伤、锈迹及影响使用的明显斑点、划痕。
（3）线纹必须清晰，垂直到侧边，不应有目力可见的断线现象存在，半毫米、毫米、半厘米、厘米线纹应用户不同长度的线纹表示。
计量器具内校规程

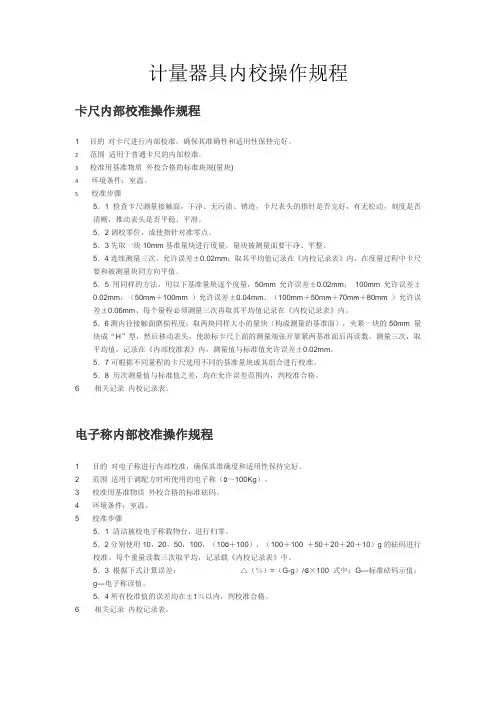

计量器具内校操作规程卡尺内部校准操作规程1目的对卡尺进行内部校准，确保其准确性和适用性保持完好。
2范围适用于普通卡尺的内部校准。
3校准用基准物质外校合格的标准块规(量块)4环境条件：室温。
5校准步骤5．1 检查卡尺测量接触面，干净、无污渍、锈迹，卡尺表头的指针是否完好，有无松动，刻度是否清晰，推动表头是否平稳、平滑。
5．2调校零位，或使指针对准零点。
5．3先取一块10mm基准量块进行度量，量块被测量面要干净、平整。
5．4连续测量三次，允许误差±0.02mm；取其平均值记录在《内校记录表》内，在度量过程中卡尺要和被测量块同方向平值。
5．5用同样的方法，用以下基准量块逐个度量，50mm允许误差±0.02mm；100mm允许误差±0.02mm；（50m m＋100mm ）允许误差±0.04mm、（100mm＋50m m＋70m m＋80mm ）允许误差±0.06mm、每个量程必须测量三次再取其平均值记录在《内校记录表》内。
5．6测内径接触面磨损程度：取两块同样大小的量块（构成测量的基准面），夹紧一块的50mm 量块成“H”型，然后移动表头，使游标卡尺上面的测量端张开靠紧两基准面后再读数，测量三次，取平均值，记录在《内部校准表》内，测量值与标准值允许误差±0.02mm。
5．7可根据不同量程的卡尺选用不同的基准量块或其组合进行校准。
5．8 历次测量值与标准值之差，均在允许误差范围内，判校准合格。
6 相关记录内校记录表。
电子称内部校准操作规程1目的对电子称进行内部校准，确保其准确度和适用性保持完好。
2范围适用于调配方时所使用的电子称（0～100Kg）。
3校准用基准物质外校合格的标准砝码。
4环境条件：室温。
5校准步骤5．1 清洁被校电子称载物台，进行归零。
5．2分别使用10，20，50，100，（100＋100），（100＋100 ＋50＋20＋20＋10）g的砝码进行校准。
计量器具内部校准规程

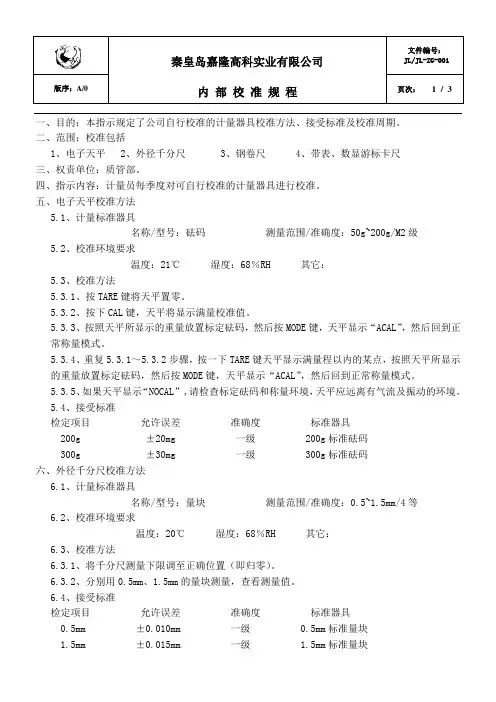

版序：A/0 页次： 1 / 3内部校准规程一、目的：本指示规定了公司自行校准的计量器具校准方法、接受标准及校准周期。
二、范围：校准包括1、电子天平2、外径千分尺3、钢卷尺4、带表、数显游标卡尺三、权责单位：质管部。
四、指示内容：计量员每季度对可自行校准的计量器具进行校准。
五、电子天平校准方法5.1、计量标准器具名称/型号：砝码测量范围/准确度：50g~200g/M2级5.2、校准环境要求温度：21℃湿度：68％RH 其它：5.3、校准方法5.3.1、按TARE键将天平置零。
5.3.2、按下CAL键，天平将显示满量校准值。
5.3.3、按照天平所显示的重量放置标定砝码，然后按MODE键，天平显示“ACAL”，然后回到正常称量模式。
5.3.4、重复5.3.1～5.3.2步骤，按一下TARE键天平显示满量程以内的某点，按照天平所显示的重量放置标定砝码，然后按MODE键，天平显示“ACAL”，然后回到正常称量模式。
5.3.5、如果天平显示“NOCAL”,请检查标定砝码和称量环境，天平应远离有气流及振动的环境。
5.4、接受标准检定项目允许误差准确度标准器具200g ±20mg 一级 200g标准砝码300g ±30mg 一级 300g标准砝码六、外径千分尺校准方法6.1、计量标准器具名称/型号：量块测量范围/准确度：0.5~1.5mm/4等6.2、校准环境要求温度：20℃湿度：68％RH 其它：6.3、校准方法6.3.1、将千分尺测量下限调至正确位置（即归零）。
6.3.2、分别用0.5mm、1.5mm的量块测量，查看测量值。
6.4、接受标准检定项目允许误差准确度标准器具0.5mm ±0.010mm 一级 0.5mm标准量块1.5mm ±0.015mm 一级 1.5mm标准量块版序：A/0 页次： 2 / 3内部校准规程七、钢卷尺校准方法7.1、校准环境要求温度：20℃湿度：68％RH 其它：7.2、校准方法用钢卷尺自10CM位置分别测量出0.5M、1.0M的距离段并作好标识，需校准的钢卷尺参照测量出的长度标识同卷尺上的刻度相对比，并记录差值，若有一个值误差超过接受标准，则此卷尺达不到标准。
计量器具自校规范

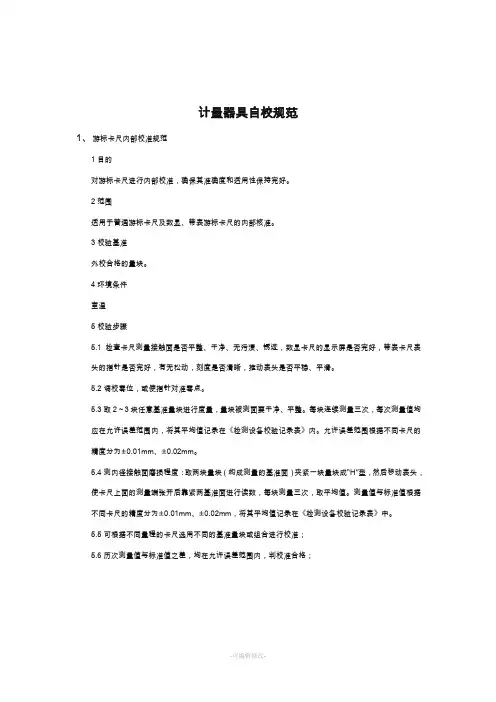

计量器具自校规范1、游标卡尺内部校准规范1目的对游标卡尺进行内部校准，确保其准确度和适用性保持完好。
2范围适用于普通游标卡尺及数显、带表游标卡尺的内部核准。
3校验基准外校合格的量块。
4环境条件室温5校验步骤5.1检查卡尺测量接触面是否平整、干净、无污渍、锈迹，数显卡尺的显示屏是否完好，带表卡尺表头的指针是否完好，有无松动，刻度是否清晰，推动表头是否平稳、平滑。
5.2调校零位，或使指针对准零点。
5.3取2～3块任意基准量块进行度量，量块被测面要干净、平整。
每块连续测量三次，每次测量值均应在允许误差范围内，将其平均值记录在《检测设备校验记录表》内。
允许误差范围根据不同卡尺的精度分为±0.01mm、±0.02mm。
5.4测内径接触面磨损程度：取两块量块（构成测量的基准面）夹紧一块量块成“H”型，然后移动表头，使卡尺上面的测量端张开后靠紧两基准面进行读数，每块测量三次，取平均值。
测量值与标准值根据不同卡尺的精度分为±0.01mm、±0.02mm，将其平均值记录在《检测设备校验记录表》中。
5.5可根据不同量程的卡尺选用不同的基准量块或组合进行校准；5.6历次测量值与标准值之差，均在允许误差范围内，判校准合格；2、千分尺内部校验规程1目的对千分尺进行内部校准，确保其准确度和适用性保持完好。
2范围适用于千分尺的内部校准。
3校验基准外校合格的标准量块。
4环境条件室温5校验步骤5.1检查千分尺测量接触面是否平整、干净、无污渍、锈迹，刻度是否清晰。
5.2扭动千分尺螺栓调校零位，使刻度对准零点。
5.3根据不同量程的千分尺选择适宜的标准量块3～4块，（可对标准量块进行组合测量）。
每块量块连续测量三次，每次测量值均应在允许误差范围内，将其平均值记录在《检测设备校验记录表》内。
允许误差范围为±0.01mm。
5.4外径千分尺的校验：任意取5-6块标准量块，取两块量块（构成测量的基准面）夹紧一块量块成“H”型，扭动螺栓使外径千分尺的测量端张开后靠紧两基准面进行读数，每块测量三次，每次测量值均应在允许误差范围内。
计量器具内部校准规程
XXXX化工有限公司作业文件NE-Z-2014-034计量器具内部校准规程2014-04-22发布 2014-04-23实施XXXX化工有限公司发布审批单目录1. 压力表内部校准规程 (1)2．电子称内部校准规程 (4)3. 可燃气体报警器内部校准规程 (6)4. 测温仪表内部校准规程 (8)5. 附件A压力表内部校准记录 (9)6. 附件B电子称内部校准记录 (10)7. 附件C电子秤调整步骤 (11)8. 附件D可燃气体报警器校准记录 (13)9. 附件E测温仪表内部校准记录 (14)前言本标准由XXXX化工有限公司质检部提出并归口。
本标准起草部门：质检部本标准起草人：张三本标准审核人：李四本标准批准人：王老五本标准由质检部负责解释。
本标准为首次发布。
压力表内部校准规程本规程参照JJG 52—1999《弹簧管式一般压力表、压力真空表和真空表检定规程》，结合我公司实际情况，修订的针对公司一般用压力表的比对校准依据。
1. 适用范围本规程适用于公司内部压力表的自校。
2. 外观检查2.1压力表的零部件装配应牢固、无松动现象。
2.2新制造的压力表涂层应均匀光洁、无明显剥脱现象。
2.3压力表应装有安全孔，安全孔上须有防尘装置（不准被测介质逸出表外的压力表除外）。
2.4压力表按其所测介质不同，在压力表上应有表1中规定的色标，并注明特殊介质的名称。
氧气表还必须标以红色“禁油”字样。
表12.5分度盘上应有如下标志：制造单位或商标；产品名称；计量单位和数字；量址器具制造许可证标志和编号；准确度等级;出厂编号。
2.6表玻璃应无色透明，不应有妨碍读数的缺陷和损伤，分度盘应平整光洁，各标志应清晰可辨。
2.7指针指示端应能覆盖最短分度线长度的1/3~2/3，指针指示端的宽度应不大于分度线的宽度。
2.8测量上限量值数字应符合如下系列中之一：1×10n，1.6×100 n，2.5×10 n，4×10 n，6×10 n （式中:，n是正整数、负整数或零）。
量具内校规范1.docx
变更履历版本号变更摘要制定日期审批日期A0新制赵志涛1目的为了正确实施校准和计量分析活动，提高计量数据的信赖性，特制定本标准。
2范围适用于公司内长度类量具（如卡尺、内径量表、高度尺）、塞规的内部校准。
3.职责：使用单位：负责送量具校验员：负责对量具进行校验并填写校验报告及制定校验计划4校验仪器及设备外检合格的千分尺，外校合格的标准量块,三坐标测量机（可追溯符合国家或国际标准），大理石品台等。
5校验卡尺参考标准JJG30-2012 通用卡尺检定规程环境条件温度 : 20 ± 5 ℃湿度 : ≤ 80 %RH校准前应将标准器及被校仪器置于校准室内 1 小时以上；校准时需戴好细纱手套；校正时机：依据校正计划（半年一次）和使用频率。
校正项目：序号校正项目校正方式 / 设备1外观目视2各部分相互配合目视3零值误差目视4示值变动性目视5数字显示器的示值稳定目视6示值误差量块校验步骤：序号校检项目项目说明记录表单1外观仔细观察卡尺，卡尺表面应镀层均匀，标尺标记应清晰，表量具内校记录表蒙透明清洁。
不应有锈蚀，碰伤，毛刺，镀层脱落及明显划痕，有无目力可见的断线或粗细不匀等以及影响外观质量的其它缺陷。
使用中和修理后的卡尺，允许有不影响使用准确度的外观缺陷。
2各部位相互配尺框沿尺身移动应手感平稳，不应有阻滞或松动现象。
数字量具内校记录表合显示应清晰，完整，无黑斑和闪跳现象。
各按钮功能稳定，工作可靠。
紧固螺钉的作用应可靠。
微动装置的空程应不超过1/2转。
卡尺两外量爪合并时应无目力可见的间隙。
3零值误差移动尺框，使量爪两测量面相接触。
观察游标上的零标记和量具内校记录表尾标记与主标尺相应标记是否重合。
其重合度应符合下表：单位 mm分度值“零”标记重合度“尾”标记重合度±±±2、带表卡尺量爪两测量面相接触时，圆标尺的指针应位于12 点钟方位，左右偏位不大于一个标尺分度，此时毫米读数部位相对于主标尺“零”标记的位置离线不大于标记宽度，压线不大于标记宽度德 1/2.4示值变动性1、移动尺框，使游标卡尺或带表卡尺或电子数显卡尺量爪两量具内校记录表外测量面接触。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
此文档下载后即可编辑
计量器具内部校准规程
1 目的
对公司内的计量器具进行内部校验，确保其准确性和适用性，保持完好。
2 范围
适用于公司内长度类度量尺（如游标卡尺、高度尺）、检具、塞规等的内部校准。
3 职责
内校由质检部门标准校检量具校检。
4 校验仪器及设备
送检合格的万能角度尺，送检合格的直角尺，送检合格的钢直尺，送检合格的钢卷尺，送检合格的数显卡尺等。
5 环境条件
1. 温度: 23 ±2 ℃
2. 湿度: 50 ±20 %RH
6 校验
6.1 卡尺、高度尺、深度尺
6.1.1 校检项目:
1. 外观检查
2. 示值误差检测
6.1.2 校验仪器及设备
外校合格的卡尺、外校合格的标准块（1-100mm 38块 2级）。
6.1.3 校验标准
6.1.4 校验步骤：
1. 外观检查：
检查尺子测量接触面是否平整、干净，无污渍、锈迹，表头的指针/游标是否完好，有无松动，刻度是否清晰，推动表头是否平稳、平滑。
各功能能稳定、工作可靠。
2. 示值误差检测：
（1）将尺子调至零点位置，使读数归零、指针对准零点。
（2）选取一块标准量块进行测量，读取其数值。
（注意：取放标准量块时，必需戴细纱手套；测量过程卡尺要与被测量块同方向平直。
（3）
用同样的方法，取3～5组不同量块进行测量。
测量点如下图
（4）不同量程的尺子可选用不同的基准块或其组合进行校准，对标准块量测值误差，不能大于6.1.3项表格内的允许误差。
（5）将检定结果填写在《计量器具校检表》内。
校准周期：12个月。
6.2 钢直尺
6.2.1 校检项目:
1. 外观检查
2. 示值误差检测
6.2.2 校验仪器及设备
外校合格的标准直尺, 校准参考依据JJG1-1999钢直尺检定规程。
6.2.3 校验步骤：
1. 外观检查：
（1）尺的端边、侧边及背面应光滑，不应有毛刺、锋口和锉痕等现象。
（2）尺的刻线面不应有碰伤、锈迹及影响使用的明显斑点、划痕。
（3）线纹必须清晰，垂直到侧边，不应有目力可见的断线现象存在，半毫米、毫米、半厘米、厘米线纹应用户不同长度的线纹表示。
所有同名长度的线纹应等长。
直尺分度应自端边算起，
标注相应的以厘米为计数单位的数字。
标称全长处应标注cm单位。
（4）尺上应标注制造厂名(或商标)、诬互标志、分度值及编号。
数字、文字、线纹均应清晰，排列整齐，不得有遗漏。
（5）新制造的尺应符合以上要求，使用中的尺允许有不影响准确度的外观缺陷。
2. 示值测量
（1）将被检直尺端边与金属线纹尺零线刻度相平，使用显微镜进行测量，进行归零。
（2）检定点的选择，1000mm以下在其全长范围内大致均匀分布不少于3段与标准线纹尺相应长度相比较；被检尺超过1000 mm可分为两段与标准尺比较，其误差为两段误差的代数和。
（3）测量时应使被检尺的刻线面与标准尺的尺边在同一平面上。
（4）检定读数时应以各条线纹的中心为准，使用显微镜进行读值。
三等标准金属线纹尺的线纹间隔应按实际尺寸使用。
每个检定点测量3次,并做好记录。
（5）将检定结果填写在《计量器具校检表》内。
校准周期：3个月。
6.3 钢卷尺
6.3.1 校检项目:
1. 外观检查
2. 示值误差检测
6.3.2 校检仪器及设备
外校合格的标准卷尺, 校准参考依据JG4-1999钢卷尺检定规
程。
6.3.3 校验步骤：
1. 外观：目力检查。
（1）尺的端边、侧边及背面应光滑，不应有毛刺、锋口和锉痕等现象。
（2）尺的刻线面不应有碰伤、锈迹及影响使用的明显斑点、划痕。
（3）线纹必须清晰，垂直到侧边，不应有目力可见的断线现象存在，半毫米、毫米、半厘米、厘米线纹应用户不同长度的线纹表示。
所有同名长度的线纹应等长。
直尺分度应自端边算起，标注相应的以厘米为计数单位的数字。
标称全长处应标注cm单位。
（4）尺上应标注制造厂名(或商标)、诬互标志、分度值及编号。
数字、文字、线纹均应清晰，排列整齐，不得有遗漏。
（5）新制造的尺应符合以上要求，使用中的尺允许有不影响准确度的外观缺陷。
2. 示值测量
（1）将被检直尺端边与金属线纹尺零线刻度相平，使用显微镜进行测量，进行归零。
（2）检定点的选择，1000mm以下在其全长范围内大致均匀分布不少于3段与标准线纹尺相应长度相比较；被检尺超过1000 mm可分为两段与标准尺比较，其误差为两段误差的代数和。
（3）测量时应使被检尺的刻线面与标准尺的尺边在同一平面上。
（4）检定读数时应以各条线纹的中心为准，使用显微镜进行读值。
三等标准金属线纹尺的线纹间隔应按实际尺寸使用。
每
个检定点测量3次,并做好记录。
（5）将检定结果填写在《计量器具校检表》内。
校准周期：6个月。
7 结论
只有所有可校验项全部合格时，才能判定该计量器具合格，反之为不合格。
8 结果处理
校检结果分为三种A、B、C三种，分别表示合格，返修，报废。
1. 校验合格计量器具须贴上内校合格标。
2. 校验精度退化的计量器具，但在某一个范围内尚可使用，则贴上限制使用标签。
3. 若校验结果不在规格内，则需进行调试、维修，然后再校准，仍达不到要求者需送外维修，维修后需校准合格后方可使用，仍不合格则做报废处理。
