中空回转气缸
中空双活塞气缸：如何检查气缸磨损程度？
中空双活塞气缸：如何检查气缸磨损程度？中空双活塞气缸是自动化生产线中常用的气动执行元件，其具有结构简单、可靠性高、反应时间短等特点，被广泛应用于国内外各个行业。
但是，随着气缸使用时间的增加，气缸表面和内部零部件都可能会发生磨损，会对气缸性能产生一定的影响。
本文将介绍如何检查中空双活塞气缸的磨损程度，以保证气缸的正常使用。
1. 检查气缸外观首先要检查气缸外观，观察气缸表面是否有明显的划痕或磨损痕迹。
如果气缸表面存在这些问题，可能导致气缸密封不良，使得气缸在使用时漏气或者出现其他问题。
此时需要更换气缸或者进行修理。
2. 检查活塞杆活塞杆是气缸内部一个重要的零部件，其直接影响到气缸的正常使用。
检查方法如下：•检查活塞杆表面是否有划痕或者磨损，如果表面有划痕或者磨损，很有可能导致气缸内部渗漏。
•检查活塞杆是否弯曲，可以将活塞杆放置在水平台上进行检查。
如果发现活塞杆弯曲，需要更换气缸。
•检查活塞杆端部连接件是否完好，如果发现连接件损坏，需要进行维修或更换气缸。
3. 检查气缸内部在检查气缸内部之前，需要先将气缸拆卸下来。
检查气缸内部的主要零件如下：•检查活塞密封环，如果发现密封环表面磨损、破损或者化学变质，需要进行更换。
•检查活塞杆导向零件，如果导向零件表面有磨损或者脱落现象，需要进行更换。
•检查气缸内部壁面，观察是否存在划痕或者磨损痕迹，如果有，需要进行修复。
4. 检查气缸密封性能密封性能是气缸是否正常使用的关键之一，检查气缸密封性能的方法如下：•检查气缸在不加压力时是否漏气，可以用嘴对气缸进气口进行吹气，观察气缸是否有气泄漏现象。
•检查气缸在加压力时是否漏气，可以将气缸连接到压缩源进行测试。
•检查气缸在运行时是否出现异响，如果出现异响，需要进一步检查气缸内部是否存在问题。
综上所述，中空双活塞气缸在使用过程中需要经常检查磨损程度，以保证气缸的正常使用。
正确的检查方法可以大大延长气缸的使用寿命，减少气缸出现问题的概率。
回转气缸工作原理
回转气缸工作原理回转气缸是一种将直线运动转换为旋转运动的机械装置。
它由一个气缸和一个活塞组成，当气压作用在活塞上时，它会在气缸内移动并带动输出轴旋转。
回转气缸广泛应用于各种机械设备中，如自动化生产线、工业机器人、挖掘机等。
回转气缸的工作原理可以分为两个部分：压力传递和运动传递。
压力传递当空气进入回转气缸时，它会通过进气口进入气缸内部并推动活塞向外移动。
随着压力的增加，活塞从中心位置开始向一侧移动，并带动输出轴开始旋转。
当空气从另一端的出气口排出时，活塞会返回到中心位置，同时输出轴也会停止旋转。
运动传递回转气缸的输出轴通常与其他机械部件相连，例如齿轮、链条或联轴器等。
这些部件将旋转运动传递到其他设备中，并将其转换为所需的形式。
回转气缸有许多不同类型和尺寸可供选择。
其中最常见的类型是单作用和双作用回转气缸。
单作用回转气缸单作用回转气缸只在一个方向上产生输出，通常是顺时针或逆时针。
当压力作用于活塞上时，它会向前移动并带动输出轴旋转。
但当压力消失时，输出轴不会反向旋转。
这种类型的回转气缸通常用于需要单向运动的应用中。
双作用回转气缸双作用回转气缸可以在两个方向上产生输出，通常是顺时针和逆时针。
当压力从一个端口进入时，活塞会向前移动并带动输出轴旋转。
当压力从另一个端口进入时，活塞会返回到中心位置并反向带动输出轴旋转。
这种类型的回转气缸通常用于需要双向运动的应用中。
总之，回转气缸是一种将直线运动转换为旋转运动的机械装置。
它由一个气缸和一个活塞组成，并通过压力传递和运动传递实现其工作原理。
不同类型和尺寸的回转气缸可供选择以满足各种应用需求。
回转气缸选型向导(以亚德客为例)
已知条件：负载重量、工作压力、负载惯性矩、回步骤
参数
取值负载重量m(kg)(选填)10负载惯性矩J(kg.mm²)
3903回转角度θ(°)120回转时间t(s) 1.5安全系数K 5工作气压力P(MPa)0.5角加速度α(rad/s²) 1.86所需转矩T(N.m)0.04最大角速度Wmax(rad/s) 2.79负载最大动能Emax(J)0.02气缸基本型号
HRQ 20缓冲方式(选填)液压缓冲
气缸型号
气缸最大允许负载[mg](N)
150
mg≤[mg]附表1 SW查询惯性张量示意图
说明：
1，惯性矩即SW 软件中的惯性张量，其他CAD 软件也可查询，注意在SW 中先将旋转中心装配在Z 轴(或X/Y 轴)上，然后再查询质量属性，如附表1 2，回转气缸型号标识见附表2
回转气缸选型向导(以亚德客为例)
已知条件
1，计算
2，确定气缸型号
HRQ 20
3，负载校核(选做
校核合格
附表2 回转气缸型号标识。

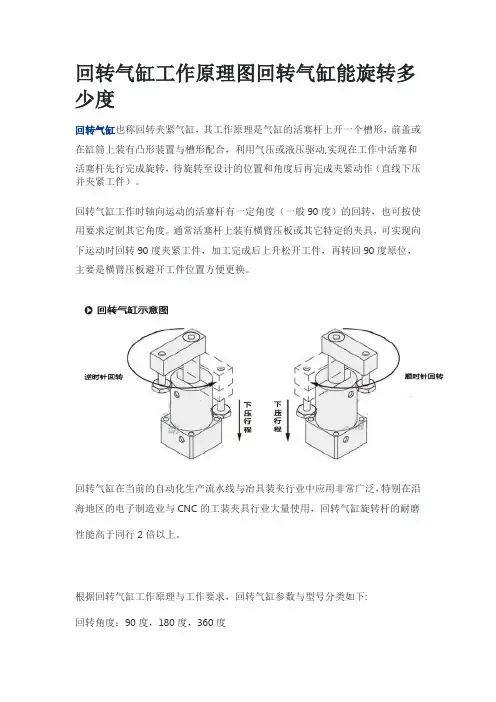

回转气缸工作原理图回转气缸能旋转多少度
回转气缸工作原理图回转气缸能旋转多少度回转气缸也称回转夹紧气缸，其工作原理是气缸的活塞杆上开一个槽形，前盖或在缸筒上装有凸形装置与槽形配合，利用气压或液压驱动,实现在工作中活塞和活塞杆先行完成旋转，待旋转至设计的位置和角度后再完成夹紧动作（直线下压并夹紧工件）。
回转气缸工作时轴向运动的活塞杆有一定角度（一般90度）的回转，也可按使用要求定制其它角度。
通常活塞杆上装有横臂压板或其它特定的夹具，可实现向下运动时回转90度夹紧工件，加工完成后上升松开工件，再转回90度原位，主要是横臂压板避开工件位置方便更换。
回转气缸在当前的自动化生产流水线与冶具装夹行业中应用非常广泛，特别在沿海地区的电子制造业与CNC的工装夹具行业大量使用，回转气缸旋转杆的耐磨性能高于同行2倍以上。
根据回转气缸工作原理与工作要求，回转气缸参数与型号分类如下:回转角度：90度，180度，360度回转方向:左转、右转两种方式可供选择，回转气缸缸径：20、25、32、40、50、63安装方式：通孔按装，无杆侧可装法兰，杆端可加装横臂。
回转行程：有一定的回转行程，不同缸径行程也有变化。
下压夹紧行程：5，10，15多种可供选择。
注：回转行程与夹紧行程累加形成了回转气缸的总行程。
回转气缸下压图回转气缸工作上升图360度循环的180度回转夹紧气缸,分别是90度或180度转一下,转4次/2次后返回原点，分有夹紧行程和无夹紧行程两种。
可循环的360度回转气缸，每次转90度或180度，共转360度回到原位。
180度回转夹紧气缸的优势：1、该气缸弥补了普通回转气缸或摆动气缸无法实现循环旋转和中间定位功能，具有上升或下降的功能。
2、普通转角气缸只具备了上升与转角的作用，需按原轨迹返回方可下降，而该款旋转下压气缸实现上升-旋转-下降无需返回原轨迹就可实现下降的功能，可360度无限循环。
3、180度回转夹紧气缸结合机械臂可实现抓取-移动-释放一体完成！解决了自动化装备行业需要多个气缸组合才能完成的功能，更节约空间。
中空回转油缸工作原理
中空回转油缸工作原理
中空回转油缸是一种常见的液压元件，广泛应用于工程机械、冶金设备、矿山机械等领域。
它的工作原理基于液压力的传递和转换，能够实现旋转运动和承载力的传递。
中空回转油缸由外壳、内部齿轮、密封件和液压接口等组成。
当液压油进入中空回转油缸的液压接口时，通过液压系统的控制，液压油进入油缸内部，推动齿轮旋转。
齿轮的旋转运动通过内部的传动机构，将扭矩传递给外壳，从而实现中空回转油缸的旋转。
中空回转油缸的工作原理可以简单描述为：液压油进入油缸，推动齿轮旋转，齿轮的旋转运动通过传动机构传递给外壳，实现中空回转油缸的旋转。
在工作过程中，液压油的压力和流量需要根据具体应用场景进行调节，以满足工作要求。
中空回转油缸的优点在于其结构紧凑、承载能力强、旋转平稳等特点。
它可以实现360度的旋转，能够灵活适应各种工作环境和工作需求。
同时，中空回转油缸还具有较高的工作效率和可靠性，能够长时间稳定运行。
在实际应用中，中空回转油缸常用于各种需要旋转运动和承载力传递的设备中。
例如，挖掘机的回转机构、塔吊的回转机构、混凝土泵车的回转机构等都需要中空回转油缸来实现旋转运动和承载力的传递。
中空回转油缸是一种基于液压力传递和转换的液压元件，通过液压油的推动，实现齿轮的旋转运动，进而传递扭矩给外壳，实现中空回转油缸的旋转。
它具有结构紧凑、承载能力强、旋转平稳等优点，在工程机械、冶金设备、矿山机械等领域有着广泛的应用。

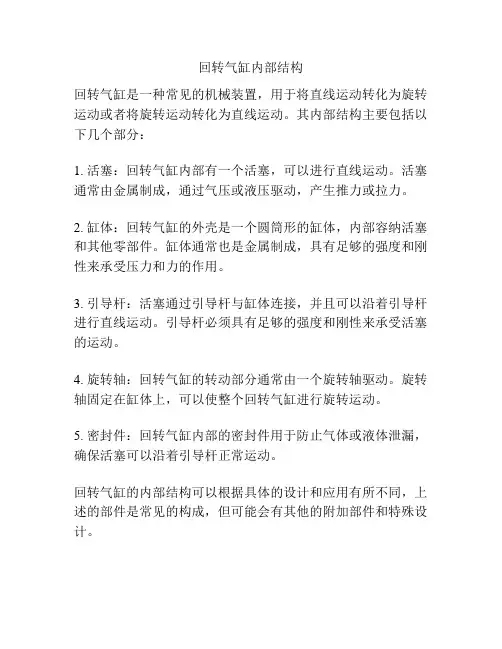

回转气缸内部结构
回转气缸内部结构
回转气缸是一种常见的机械装置，用于将直线运动转化为旋转运动或者将旋转运动转化为直线运动。
其内部结构主要包括以下几个部分：
1. 活塞：回转气缸内部有一个活塞，可以进行直线运动。
活塞通常由金属制成，通过气压或液压驱动，产生推力或拉力。
2. 缸体：回转气缸的外壳是一个圆筒形的缸体，内部容纳活塞和其他零部件。
缸体通常也是金属制成，具有足够的强度和刚性来承受压力和力的作用。
3. 引导杆：活塞通过引导杆与缸体连接，并且可以沿着引导杆进行直线运动。
引导杆必须具有足够的强度和刚性来承受活塞的运动。
4. 旋转轴：回转气缸的转动部分通常由一个旋转轴驱动。
旋转轴固定在缸体上，可以使整个回转气缸进行旋转运动。
5. 密封件：回转气缸内部的密封件用于防止气体或液体泄漏，确保活塞可以沿着引导杆正常运动。
回转气缸的内部结构可以根据具体的设计和应用有所不同，上述的部件是常见的构成，但可能会有其他的附加部件和特殊设计。
中空气缸
神威气动 文档标题：中空气缸一、中空气缸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。
中空三爪气缸结构原理
中空三爪气缸结构原理中空三爪气缸是一种广泛应用于自动化机械设备中的气动执行元件。
它是由活塞、三个对称的爪子和外壳组成的，通过气压的控制，使活塞移动，从而控制爪子的打开和闭合，实现对物体的抓取、放置等操作。
下面是中空三爪气缸的结构原理的详细介绍。
中空三爪气缸的结构包括气缸外壳、活塞、爪子和密封圈。
气缸外壳通常由两个壳体组成，中间是一个空腔，以容纳活塞、爪子和密封圈。
活塞连接在爪子上，通过活塞的移动来控制爪子的打开和闭合。
爪子是一个三叶片结构，和活塞是一体的，通过活塞的运动来实现爪子的开合动作。
活塞和爪子之间通过密封圈密封，以确保气压不会泄漏。
中空三爪气缸的工作原理是通过气源提供的气压来控制活塞的运动。
当气源向气缸施加气压时，气压将推动活塞向前运动。
活塞的运动会带动爪子的开合，实现对物体的抓取和放置。
当气源释放气压或者向气缸施加反向气压时，活塞会向后退回原位，爪子也会跟随关闭。
中空三爪气缸可以实现快速而稳定的抓取和放置动作，广泛应用于装配线、物料输送系统和机器人等自动化设备中。
中空三爪气缸的特点是紧凑、轻巧，适用于空间有限的场合。
它的结构简单，可靠性高，使用寿命长。
同时，它具有较大的抓取力和夹持力，并能在较小的空间内灵活操作。
中空三爪气缸的优点在于其抓取物体时，可以实现全方位的抓取，适用于各种形状的物体，如圆、方形、扁平等。
它的使用范围广泛，可以用于抓取各种轴承、齿轮、零件等物体，也可以用于搬运、装配等工作。
中空三爪气缸的应用领域广泛，特别是在自动化生产线中，如汽车制造、机床加工、电子电器生产等，都有广泛的应用。
它可以与传感器、控制器等组成自动化系统，实现对工件的精确抓取和定位。
与其他气动元件相比，中空三爪气缸具有更高的抓取精度和稳定性，能够在短时间内完成多个动作，并保持较高的生产效率。
总之，中空三爪气缸是一种结构简单、功能强大的气动执行元件。
它通过活塞的运动来控制爪子的开合，实现对物体的抓取和放置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
神威气动 文档标题：短行程气缸
一、短行程气缸的介绍：
引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：
①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）
运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：
2：端盖
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞
活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。
活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。
神威气动 4：活塞杆
活塞杆是气缸中最重要的受力零件。
通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀，并提高密封圈的耐磨性。
5：密封圈
回转或往复运动处的部件密封称为动密封，静止件部分的密封称为静密封。
缸筒与端盖的连接方法主要有以下几种：
整体型、铆接型、螺纹联接型、法兰型、拉杆型。
6：气缸工作时要靠压缩空气中的油雾对活塞进行润滑。
也有小部分免润滑气缸。
四、气缸工作原理：
1：根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。
在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。
2：下面是气缸理论出力的计算公式：
F：气缸理论输出力（kgf)
F′：效率为85%时的输出力（kgf）－－（F′=F×85%）
D：气缸缸径（mm)
P：工作压力（kgf/C㎡）
例：直径340mm的气缸，工作压力为3kgf/cm2时，其理论输出力为多少?芽输出力是多少?
将P、D连接，找出F、F′上的点，得：
F=2800kgf；F′=2300kgf
在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
神威气动 例：有一气缸其使用压力为5kgf/cm2，在气缸推出时其推力为132kgf，（气缸效率为85%）问：该选择多大的气缸缸径?
由气缸的推力132kgf和气缸的效率85%，可计算出气缸的理论推力为F=F′/85%=155(kgf)
由使用压力5kgf/cm2和气缸的理论推力，查出选择缸径为?63的气缸便可满足使用要求。
五：气缸图片展示：
抱紧气缸如下图：
带阀气缸：
神威气动
带锁气缸
迷你气缸
笔型气缸
神威气动
薄型气缸
手指气缸。
