墙体和幕墙_房屋建筑学08
房屋建筑学 墙体ppt
第3章墙体
勒脚作法示意图
第3章墙体
散水作法示意图
第3章墙体
卷材防潮层作法示意图
第3章墙体
防水砂浆防潮层作法示意图
第3章墙体
细石混凝土防潮层作法示意图
第3章墙体
窗台类型示意图
砖拱过梁 钢筋砖过梁
钢筋混凝土过梁 壁柱和门垛
第3章墙体
圈梁位置示意图
• 4.屋顶、东西外墙的内表面温度应通过验算，保证满足隔 热设计标猴要求。
• 5.为防止潮霉季节地面泛潮，底层地面宜采用架空做法。 地面层宜选用微孔吸湿材料
第3章墙体
• 【本章小结】 • 本章主要讲述了墙体的作用、分类及要求，砖墙、砌块墙、
隔墙的构造、墙面装修的作用、分类和构造以及墙体保温 和节能构造，重点掌握墙体的构造。
砌块墙的砌筑缝
第3章墙体 砌块现浇圈梁 砌块墙构造柱
第3章墙体
3.4 隔墙构造
• 隔墙是分隔建筑物内部空间的非承重构件，自重由楼
板或梁来承担，因此要求隔墙自重轻、厚度薄、便于拆卸，
有一定的隔声和防火性能，浴室、厕所的隔墙还应能防潮、
防水。常用隔墙有块材隔墙、轻骨架隔墙和板材隔墙三大
类。
一、隔墙的常用构造做法 1．骨架隔墙 2．块材隔墙 3．板材隔墙
第3章墙体
• 【实训练习题】
• 1.设计条件 • 今有一幢四层建筑物，外墙采用多孔砖墙（墙厚有学生根据地区的特点自定），
墙上有窗。室内外高差450mm。室内地坪层次分别为素土夯实；3：7灰土，厚 100mm；C10素混凝土垫层，厚80mm；水泥砂浆面层，厚20mm。楼板采用钢 筋混凝土楼板。
• 2.设计内容 • 要求沿外墙窗部位竖剖，直至二层楼面以上，绘制墙身剖面。重点绘制以下大样
墙体(房屋建筑学课件-主页全本)
水的导热系数是0.6
一般情况下，材料密度越大，导热系数也越大， 良好的保温材料都是孔隙多，重量轻的材料。
将导热系数小于0.25的材料叫保温材料。如：加气 混凝土 0.22 、膨胀珍珠岩 0.07 。把导热系数在 0.05以下的材料称为高效保温材料。
空气的导热系数是0.025
保温与隔热常用的材料：
ⅱ.外墙内保温技术
外墙内保温是在墙 体结构内侧覆盖一 层保温材料，通过 粘结剂固定在墙体 结构内侧，之后在 保温材料外侧作保 护层及饰面 。
优点： 将保温材料复合在承重墙内侧技术不复杂，
施工简便易行。在满足承重要求及节点处不结露的 前提下，墙体可适当减薄。 缺点：
保温隔热效果差，外墙平均传热系数高； 热桥保温处理困难，易出现结露现象； 占用室内使用面积； 不利于室内装修，如重物钉挂困难等。 不适于既有建筑的节能改造。
在地震烈度7～9度的地区内，应设置防震缝， 将建筑物分为若干体型简单、结构刚度均匀
的独立单元。
(3) 功能方面的要求
① 保温 热传递方式
辐射：物体之间利用电磁波传递热能； 传导：物体之间直接以原子传递热能； 对流：物体之间以流体为介质传递热能。 导热系数λ：一米厚的材料，两侧表面温度差 为（千卡/米2·时·度） 1°C时，一小时内， 在一平方米的 面积上，所传导的热量。 热阻R=1/ λ ：材料阻止热量传递的能力。
外墙外保温的优点：
对主体结构有保护作用，减少热应力的影响，延长 建筑物寿命；
基本消除了“热桥”的现象，较好地发挥了材料的 保温节能功能；
减少内墙面裂缝，方便室内装修及在墙面上悬挂、 固定物件；
使墙体潮湿情况得到改善，有利于室温稳定； 提高了墙体防水功能和气密性； 外墙外保温适用于对既有建筑进行节能改造；
房屋建筑学全ppt课件
悬索结构
6
壳体结构
7
充气结构
8
三、按民用建筑的层数分类
1、住宅建筑按层数分为： 1—3层为低层 4—6层为多层 7—9层为中高层 10层以上为高层；
2、公共建筑及综合性建筑高度超过24M为高层（包括 高度超过24M的单层建筑）。
3、建筑物高度超过100M时不论住宅或公共建筑均为 超高层建筑。
不悬挑窗台
92
窗台
93
过梁形式：
作用：承担门窗洞口上部荷载，并把它传 递给洞口两侧的墙上。
(1) 砖拱过梁（平拱、弧拱和半圆拱） 跨度≤1.2M
(2) 钢筋砖过梁 跨度≤2M (3) 钢筋砼过梁 跨度不受限制
A、断面形式: 矩形、L形 B、尺寸: 宽同墙厚
高度常用60、120、180、240
94
391条形基础41条形基础422独立基础44独立基础独立基础48梁板式54箱型基础55桩基础桩基础58内墙外墙外横墙山墙第一节墙体的基本知识一墙体的作用和类别1按墙体在房屋中所处位置分第一节墙体的基本知识一墙体的作用和类别1按墙体在房屋中所处位置分第三章墙体第三章墙体承重墙非承重墙隔墙填充墙幕墙砖墙石墙土墙混凝土墙组合墙实心砖墙空心砖墙66毛石墙版筑式墙装配式墙实砌砖墙691砖墙材料标准粘土砖尺寸
隔热能力。
21
F、 门窗
作用： 门：内外交通、隔离房间之用 窗：采光和通风，分隔和围护。
设计要求：保温、隔热、隔声、防风砂 等
22
2、影响建筑构造的因素
A、外力作用的影响 直接作用在建筑的外力统称为荷载，可
分为恒荷载和活荷载两大类。外力的作 用是影响建筑构造的主要因素。 风荷载是对建筑影响较大的荷载之一， 风力往往是建筑承受水平荷载的主体。 高层建筑、空旷及沿海地区的建筑受风 荷载的影响尤其明显。 地震是对建筑造成破坏的主要自然因素， 在构造设计中，应根据各地区的实际情 况予以设防。

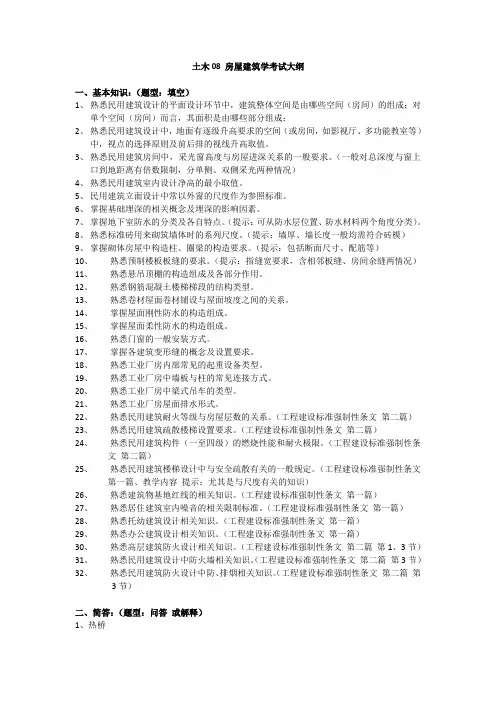

土木08 房屋建筑学考试大纲
土木08 房屋建筑学考试大纲一、基本知识：（题型：填空）1、熟悉民用建筑设计的平面设计环节中，建筑整体空间是由哪些空间（房间）的组成；对单个空间（房间）而言，其面积是由哪些部分组成；2、熟悉民用建筑设计中，地面有逐级升高要求的空间（或房间，如影视厅、多功能教室等）中，视点的选择原则及前后排的视线升高取值。
3、熟悉民用建筑房间中，采光窗高度与房屋进深关系的一般要求。
（一般对总深度与窗上口到地距离有倍数限制，分单侧、双侧采光两种情况）4、熟悉民用建筑室内设计净高的最小取值。
5、民用建筑立面设计中常以外窗的尺度作为参照标准。
6、掌握基础埋深的相关概念及埋深的影响因素。
7、掌握地下室防水的分类及各自特点。
（提示：可从防水层位置、防水材料两个角度分类）。
8、熟悉标准砖用来砌筑墙体时的系列尺度。
（提示：墙厚、墙长度一般均需符合砖模）9、掌握砌体房屋中构造柱、圈梁的构造要求。
（提示：包括断面尺寸、配筋等）10、熟悉预制楼板板缝的要求。
（提示：指缝宽要求，含相邻板缝、房间余缝两情况）11、熟悉悬吊顶棚的构造组成及各部分作用。
12、熟悉钢筋混凝土楼梯梯段的结构类型。
13、熟悉卷材屋面卷材铺设与屋面坡度之间的关系。
14、掌握屋面刚性防水的构造组成。
15、掌握屋面柔性防水的构造组成。
16、熟悉门窗的一般安装方式。
17、掌握各建筑变形缝的概念及设置要求。
18、熟悉工业厂房内部常见的起重设备类型。
19、熟悉工业厂房中墙板与柱的常见连接方式。
20、熟悉工业厂房中梁式吊车的类型。
21、熟悉工业厂房屋面排水形式。
22、熟悉民用建筑耐火等级与房屋层数的关系。
（工程建设标准强制性条文第二篇）23、熟悉民用建筑疏散楼梯设置要求。
（工程建设标准强制性条文第二篇）24、熟悉民用建筑构件（一至四级）的燃烧性能和耐火极限。
（工程建设标准强制性条文第二篇）25、熟悉民用建筑楼梯设计中与安全疏散有关的一般规定。
（工程建设标准强制性条文第一篇、教学内容提示：尤其是与尺度有关的知识）26、熟悉建筑物基地红线的相关知识。
房屋建筑学第七章 墙体
5.全玻璃幕墙 全玻璃幕墙由大面积的玻璃和竖向玻璃肋组成， 有落地式和吊挂式两种形式。 玻璃肋的布置有单肋、双肋和通肋三种形式， 如图7.33所示。
吊挂式全玻璃幕墙
吊挂式全玻璃幕墙
二、金属幕墙 金属幕墙墙板一般由外表层、保温层和内表层三个层
次组成。
外表层材料有不锈钢板、彩色钢板、铝合金板等板型 材料；保温层材料有岩棉、聚胺酯、聚苯乙烯、加气 混凝土等；内表层材料有石膏板、金属板、纤维板等。 铝合金板材幕墙是金属幕墙的常用形式，一般有铝合
二、墙体的尺度
（一）实心粘土砖
（二）模数型多孔砖
三、砖墙的组砌方式 砖墙的组砌原则：横平竖直、错缝搭接、砂浆饱满，不能出 现通缝。 水平灰缝厚度和竖向灰缝宽度宜为10㎜，但不应小于8㎜， 也不应大于12㎜。 水平灰缝的砂浆饱满度不得低于80％，竖向灰缝宜采用加浆 填灌的方法，保证灰缝饱满。 顺砖------砖的长面平行于墙面砌筑； 丁砖------垂直于墙面砌筑； “皮”-------每砌筑一层砖称为一皮。
三、墙体的设计要求
1.满足结构要求
2.满足保温要求
3.满足隔声要求
4.满足防水防潮要求 5.满足防火要求
四、墙体的承重方案
（一）横墙承重方案 （二）纵墙承重方 （三）混合承重方案
（四）内框架承重方案
第二节 砌体墙构造
一、砖砌体墙 （一）砌筑材料 1.砖 按制作工艺：烧结砖和非烧结砖 按形状：实心砖、多孔砖和空心砖。 普通实心粘土砖的规格是统一的，称为标准砖，其尺寸（长× 宽×厚）为240mm×115mm×53mm，加上砌筑时所需要的 灰缝尺寸（灰缝宽度按10㎜计算），长宽厚之比为4:2:1。 由于实心粘土砖的制作破坏了大量农田，现在已限制使用。

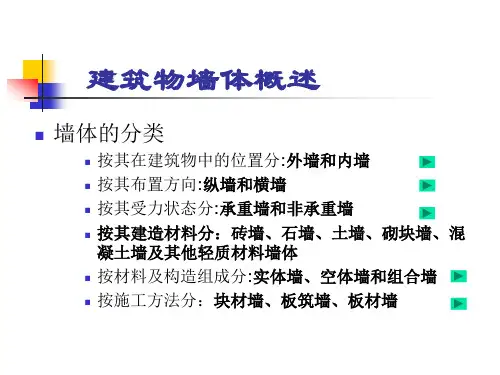

房屋建筑学墙体的基本构造
施工方法----块材墙、板筑墙、板材墙
块材墙——是用砂浆等胶结材料将砖石块材等组砌 而成，如砖墙、石墙及各种砌块墙等。
板筑墙——是在现场立模板，现浇而成的墙体，如 现浇混凝土墙等。
板材墙——是预先制成墙板，施工时安装而成的 墙，如预制混凝土大板墙、各种轻质条 板内隔墙等。
二、墙体的设计要求
平拱砖过梁
拱底伸入墙内20 mm--30mm，中央起拱 高度为跨度的1/50，用于非承重墙上的 门窗洞口，宽度小于1.2米，有集中荷载 或半砖墙不宜使用。
钢筋砖过梁
洞口顶部配置钢筋，直径6mm，间距小 于240mm。用M5水泥砂浆砌筑5匹砖以 上，且不小于洞口宽度的1/4，用于清水 墙面时效果统一。洞口宽度小于2米。
砌体墙留洞口的限制：不超过水平截面 面积的50%
过梁构造 钢筋混凝土过梁 砖过梁（平拱、弧拱和半圆拱） 钢筋砖过梁
钢筋混凝土过梁
承载能力强，用于较宽洞口，是最常用 的一种。
断面为矩形，宽度一般同墙厚，高度依 结构计算，但应配合砖的规格，如60mm、 120mm、180mm、240mm等，两端伸 入墙内支承长度不小于240mm。
（1）增加墙体的密缝处理。 （2）增加墙体密实性及厚度。 （3）采用有空气间层或多空性材料的夹层墙。 （4）在建筑总平面中考虑隔声问题。
第3.2节 砌体墙的基本构造
砌体墙：用砂浆等胶结材料将砖石块材等组
砌而成。
优点：有一定的保湿、隔热、隔声性能和承载 能力，生产制造及使用操作简单，不需要大型 的施工设备。
常用块材——砖和砌块
砌块是利用混凝土、工业废料或地方材料制成
的人造块材。
外形尺寸比砖大。具有设备简单、砌筑速度快的优点。
分类
按照尺寸和质量大小分为小型、中型和大型砌块。 按照外观形状分为实心砌块和空心砌块（单排方孔、
房屋建筑学墙体
一
3 墙体
页
退 回
3.1 墙体的类型和设计要求
课 首
页
3.2 砖墙
章 节
页
退
3.3 隔墙与隔断
出
3.4 墙面装修
3.1.1 墙体的类型 1. 按墙体的所在部位分
女儿墙
外纵墙
山墙
下 一 页
内横墙
退
回
内纵墙 课 首 页
章 节 页
退 出
窗下墙
窗间墙
>3.1.1 墙体的类型
2. 按墙体的受力性质分
承重墙：直接承受上部屋顶、楼板传来荷载的墙体。
>3.2.4 砖墙的细部构造>7.墙身加固>(2)设置构造柱
2 构造要求
①构造柱最小截面可用180mm×240mm，纵向钢筋宜用 下 一
4φ12，箍筋间距不大于250mm，且柱上下端宜适当加密。 页
②构造柱与墙连接处应砌成马牙槎，并沿墙高每隔 退 回
500mm设2φ6水平钢筋和φ4分布短筋平面内点焊组成的拉 课
下 一
页
非承重墙：不承受上部荷载的墙体，非承重墙包括自 退
承重墙、隔墙、填充墙、幕墙等。
回
课
自承重墙：不承受外来荷载，但承受自身重量的墙体，
首 页
其下一般设置基础。
章
节
页
隔墙：分隔内部空间且其自身重量也由楼板或梁承受 退
的非承重墙。
出
框架填充墙：框架结构中填充在柱子之间的墙体。
幕墙：悬挂于外部骨架或楼板间的轻质外墙。
节
的要求。
页
退
墙圈类梁
烈度
出
6、7度
8度
9度
最小纵筋
4φ10
08房屋建筑学试卷
08房屋建筑学试卷1、建筑设计的核心是指（对建筑空间的研究）1、（满足使用功能的需求）是确定建筑物平面面积和空间形状的主要依据。
2、车站类建筑可采用（串联式组合）的平面组合方式。
2、托幼建筑可采用（混合式组合）的平面组合方式。
3、决定房间面积的因素有三个方面：一是____________，二是____________，三是____________ 。
（使用部分，交通联系部分，围护分隔构件本身所占的面积）3、建筑设计规范要求，建筑物室内外高差至少约____________，如果建筑底层地面架空铺设时，常为____________。
（150，450-600）4、在建筑设计的程序中，对有些小型和技术简单的城市建筑，可以以____________阶段代替____________阶段。
4、在建筑设计的程序中，对于复杂的工程项目，需要在___________阶段和___________阶段之间插入技术设计阶段。
5、常见的墙体承重结构的建筑类型有____________、____________。
5、建筑设计时，考虑建筑的光环境可参照____________，考虑建筑的通风状况可参照____________。
6、混合结构的抗震措施有_____________、____________和___________等6、为减少房屋的不均匀沉降，可采用的措施有___________、___________和________等。
7、预制板楼板中，梁截面采用___________和___________的形式可减少结构的高度。
7、高大的框架填充墙可采用___________和___________的方法，以加强墙体稳定性的要求。
8、卫生间楼面的防水措施有_____________、_____________和___________。
8、楼板层的隔声常采用___________、___________、___________等措施。
