高标清同播时代的播出系统技术方案浅析
47Advanced TelevisionEngineering2010/3本文介绍了高标清同播的两种播出技术方案：独立播出模式和一体化播出模式，分析了各自的优点和存在的问题，并介绍了相应的解决方法。
高标清同播 高清 幅型变换 AFD2009年9月28日，包括央视一套、北京卫视、江苏卫视、湖南卫视在内的9个卫视频道实现了高标清同播，中国的高清电视发展步入了一个新的阶段。
未来两年内，还会有更多的频道考虑实现高标清同播。
从技术的角度看，高清制作和播出的基本设备大部分都比较成熟，能够满足高标清同播的要求。
但是，从系统的角度看，实现高标清同播对大部分电视台来说还是一个比较新的课题，尤其是从业务流程和技术方案上，还有很多地方需要探索。
本文主要从播出的角度来给出高标清同播系统的两种不同的技术方案，讨论其中的关键问题的解决，并对其优点和不足进行分析。
一 架构设计在设计高标清同播系统的解决方案的时候，如下的设备是基本元素：● 高标清兼容的录像机：兼容高清磁带和标清磁带，标清磁带节目可上变换成高清信号输出，上变换的方式可设置；● 高标清兼容的视频服务器：既能播放高清节目文件，也能播放标清节目文件。
标清格式的节目可以自动上变换，输出高清信号，上变换的方式可以设置；●上下变换器：完成高、标清信号的上、下变换，变换北京北大方正电子有限公司 董全武● 高标清兼容的周边设备，包括矩阵、切换台等；● 高清字幕机。
在电视台数字化、网络化进入到全台网的时代，送入播自制作网的自办栏目、新闻节目、电视剧等；● 以磁带方式送交播出系统的节目：通常是外购的电视剧、电影、广告等；● 线路信号：通常是来自演播室的自办栏目、新闻节目信号、来自总控的外来信号，等等。
为了实现高标清同步播出，在播出系统的架构设计上通常有两种思路：● 独立播出模式：高清播出和标清播出系统相互独立，分别播出高清信号和标清信号；● 一体化播出模式：采用一套播出系统进行高清播出，标清信号从高清信号下变换得到。
广电总局关于高标清同播制作播出节目制作播出技术要求的若干意见
广电总局关于电视台高标清同播节目制作、播出技术要求的若干意见为推动高清电视健康有序发展，提高高清频道收视效果，规范高标清同播期节目制作、播出的技术要求，提出以下意见：一、台内高清节目主要技术参数要求1、高清节目采集、制作推荐采用4:2:2采样方式。
采用基于DCT帧内压缩编码技术时，码率采用100Mbps或以上；采用MPEG-2长GOP编码技术或新一代压缩编码算法时，码率采用50Mbps或以上。
2、摄像机、监视器色域空间设置应遵循行业标准GY/T 155-2000。
二、图像制作技术要求为最大程度减少幅型变化对高标清同播频道收视效果的影响，高标清同播的图像制作要坚持三个原则：一是制作用于同播的高清节目时，在一个节目内或一条新闻内，画面幅型比应当保持统一；二是制作用于同播的标清节目时，原则上不能上下遮幅，如果要制作上下遮幅的标清节目，图形字幕必须位于画面内；三是高清节目制作采用标清素材，在幅型变换时，不应当产生图像变形。
1、新闻类节目该类节目（包括外拍素材、高清演播室图像）按照高清格式制作时，采用16:9构图拍摄、制作，并要兼顾4:3保护框。
2、重大事件转播该类节目均应按高清格式，采用16:9构图拍摄、制作。
3、综艺、电视剧类节目该类节目均应按高清格式，采用16:9构图拍摄、制作。
4、体育类节目该类节目按高清格式，采用16:9构图拍摄、制作。
根据节目需要，兼顾4:3保护框。
5、专题类节目该类节目按高清格式，采用16:9构图拍摄、制作。
根据节目需要，兼顾4:3保护框。
6、广告类节目该类节目应按高清格式，采用16:9构图拍摄、制作。
在制作完成后，也可以提供高、标清两个版本。
三、字幕图标制作技术要求1、采用16:9构图的高清节目，字幕的字体字号应兼顾标清收视效果，或另行制作标清版本字幕。
2、采用4:3保护框构图的高清节目，应将所有字幕、图标放在4:3的保护框内。
3、在台内数字化、网络化成熟的条件下，推荐采用视音频与字幕分离制播方式。
高标清同播系统中AFD新模式的探索——北京电视台高标清同播播出系统链路设计
自i
面
出
一
止
．
斥 A
-
_ 厂a
— —
．
剧
过 每 ：i 毋誊 每
一
度出发
，
高标 清独
，
信号 源 全 部 为高清
路基本
一
，
高 清 的播 出 通 道 与 单 格 式 播 出 链
．
立 通 道 可 允许 同 频 道 的 高 标 清 通 道 播 出 不 同 节 目
高清下
一
致
．
主 备 路 分 别 进 行 标 清 下 变换
幅型转换
目 前在 播 的 部 分 标 清 频 道 的 直 播 节 目 信 号 已 经 是
。
演 播 室 通 过 下 变换 提 供 的
正 好 可 以借 此 机 会 将 制 作 平 台
二
1
符合
现 状 的 系统 设 计
向提 供 高 清 节 目过 渡
经 过 讨论
．
。
我 们 基 本 确 认 播 出 系 统 采 用 高 清 下 变换 的
一
．
．
馏
刀
A
木 州
向
滑
。 、
信号 源的 分配 处理
GM l
弯 幛 的 青 吉 县 眦挤
— —
l
_
GM 2
t 、
。。 片 城
川
卞
。
—
= 夏 ： = 二 蓄 ．i i _】 昏 1虿 I ㈣ i I f
．． ．
≮≯
弋 j fi T
’
。
J
＼■， ．
＼— ，
蠢量 垂蓁 考兰 重萋
日 便 用 侍 升 个 _r 竹 u
广电总局关于高标清同播制作播出节目制作播出技术要求的若干意见
广电总局关于电视台高标清同播节目制作、播出技术要求的若干意见为推动高清电视健康有序发展，提高高清频道收视效果，规范高标清同播期节目制作、播出的技术要求，提出以下意见：一、台内高清节目主要技术参数要求1、高清节目采集、制作推荐采用4:2:2采样方式。
采用基于DCT帧内压缩编码技术时，码率采用100Mbps或以上；采用MPEG-2长GOP编码技术或新一代压缩编码算法时，码率采用50Mbps或以上。
2、摄像机、监视器色域空间设置应遵循行业标准GY/T 155-2000。
二、图像制作技术要求为最大程度减少幅型变化对高标清同播频道收视效果的影响，高标清同播的图像制作要坚持三个原则：一是制作用于同播的高清节目时，在一个节目内或一条新闻内，画面幅型比应当保持统一；二是制作用于同播的标清节目时，原则上不能上下遮幅，如果要制作上下遮幅的标清节目，图形字幕必须位于画面内；三是高清节目制作采用标清素材，在幅型变换时，不应当产生图像变形。
1、新闻类节目该类节目（包括外拍素材、高清演播室图像）按照高清格式制作时，采用16:9构图拍摄、制作，并要兼顾4:3保护框。
2、重大事件转播该类节目均应按高清格式，采用16:9构图拍摄、制作。
3、综艺、电视剧类节目该类节目均应按高清格式，采用16:9构图拍摄、制作。
4、体育类节目该类节目按高清格式，采用16:9构图拍摄、制作。
根据节目需要，兼顾4:3保护框。
5、专题类节目该类节目按高清格式，采用16:9构图拍摄、制作。
根据节目需要，兼顾4:3保护框。
6、广告类节目该类节目应按高清格式，采用16:9构图拍摄、制作。
在制作完成后，也可以提供高、标清两个版本。
三、字幕图标制作技术要求1、采用16:9构图的高清节目，字幕的字体字号应兼顾标清收视效果，或另行制作标清版本字幕。
2、采用4:3保护框构图的高清节目，应将所有字幕、图标放在4:3的保护框内。
3、在台内数字化、网络化成熟的条件下，推荐采用视音频与字幕分离制播方式。
大导演硬盘播出系列软件
在制表工作站上发送表单可以自动将角标文件发送到播出机上
在表单联播中如果下一条的表单素材有丢失现象将有报警提示
支持DDY-Capture素材上载采集时的音频实时调节
解决DN500切换到直通画面时偶尔出现背景字幕叠加锁相不正常的现象
V2.7.1019
支持DDY-Capture有卡制表和素材上载采集功能(DN500型)
发布日期：[2005-8-9 15:40:20]
V2.6.0621：
允许用户指定播出日志存放目录；
修正锁定表单在下一条播出是自动解锁的BUG；
修正大量角标字幕播出时的稳定性问题；
V2.6.0527：
为配合与新贵版产品同步升级, 使用更新的字幕卡驱动.注意在升级过程中要重新安装字幕卡驱动;
解决同时接入两个声道时的爆音问题；
音频调整参数自动记录到下一条播出素材中；
支持定时的紧急插播；
当前播出条以屏为单位上翻；
支持跨时段的角标播出
解决产生满屏字幕时有时闪烁并死机的BUG；
改善触发播出方式；
支持素材浏览的列表显示
V2.7.831+
修正制表软件不能正常播放的问题
更新DN1000驱动
V2.7.0717
支持直通功能（选件）实现转播其它频道节目时的字幕叠加
主备播出机之间也支持类似制表所具有的表单发送功能
修正DN2000对某些N制素材的时码误差问题
修正编辑窗口在切换至其它应用程序时画面停止的问题
新贵DN1000驱动升级
V2.7.0328
当已经有素材预卷时允许紧急插播
增强定插/顺插时间逻辑的检查

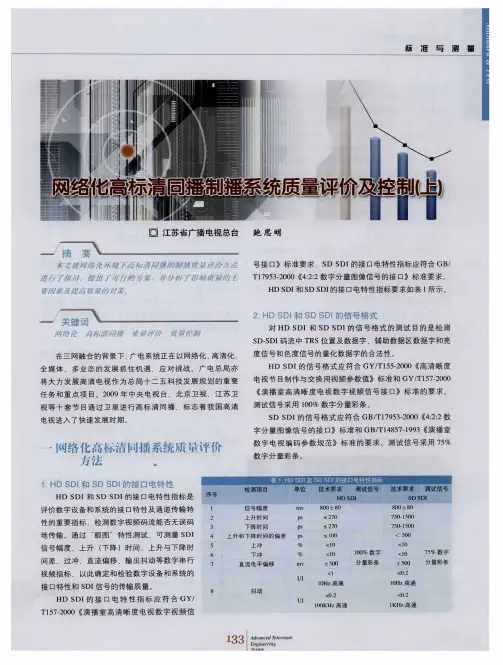

网络化高标清同播制播系统质量评价及控制(上)
