高标清同播设计方案
高标清同播设计
2009年国家广电总局提出高标清同播要求，高标清同播是指将现有的电视频道节目以标清和高清两种方式同时播出。考虑到我国的基本国情和经济社会发展的实际情况，我国高清电视发展的基本思路是：抓住模拟电视向数字电视转换的战略机遇期，积极推进现有电视频道节目的标清电视与高清电视同播，逐步实现标清电视向高清电视的过渡。
3.1高标清同步模式
本次电视台6+2频道高标清播出系统，我们设计的原则是立足标清，面向高清。下面先介绍一下高标清播出的几种模式
目前，高标清多频道硬盘播出系统的改造分为三种方式。
（1）高标清双链路独立播出方案，播出信号以标清为主，兼顾高清。高清系统、标清系统信号链路完全独立。在信号末端可以通过上下变换互为主备。
（2）高标清双链路共享播出方案，高清系统和标清系统依然保持两条独立信号链路，但是高、标清系统具有信号和网络的共享链路。
（3）高清主干兼容标清播出方案，播出信号以高清为主，兼顾标清。系统链路只保留一条高清链路，向下兼容标清，播出系统内部格式为全高清信号格式。
3.1.1高标清双链路独立播出方案特点
高标清双链路独立播出方案。是指新建设一个高清系统，与标清系统相对独立，使用独立的高清视频服务器、播出矩阵、切换台、视分、帧同步、延时器、监看等设备。在硬盘播出时，以标清为主，标清频道的播出沿用以前的老系统。高清系统的同步播出标清素材时，在上载入库时上变换，或者在播出末端上变换，或者在视频服务器进行上变换。方案将系统分为标清系统和高清系统，对硬盘素材分别上载和播出，外来信号在播出系统前端进行处理，分别进入高清系统和标清系统，两个系统通过同一节目单进行同播实现。
高标清双链路独立播出
优点：
（1）系统实施简单，无须高清节目源的积累即可简单实现。
（2）新建高清系统与标清系统完全独立，能够最大限度的保证原有标清系统的安全性。
（3）上下变换环节少，信号输出的质量较好。
（4）信号末端高清系统与标清系统输出的互为主备，有效的提高了系统安全性。
缺点：
（1）无法共享标清网络和存储设备，造成资源的浪费。 （2）高清系统、标清系统许多素材需要重复上载，工作效率较低。
（3）对于高清系统的过渡性支持不够平滑。随着高清频道的增多，独立的高清标清系统结构在系统扩展性上较差。
适用范围：高清系统的推广建设初期。高清素材较少，以标清播出为主。高清频道作为新建设频道，处于高清设备安全性评估和测试期的电视台。
3.1.2高标清双链路共享播出方案特点
高标清双链路共享播出方案。是指在高清系统、标清系统双链路相对独立的前提下，增加高清系统与标清系统之间的网络和信号调度的接口。高清系统和标清系统之间可以进行素材迁移，高清频道和标清频道素材可以访问共享的盘塔。高清总控矩阵和标清总控矩阵高清矩阵具有互连的接口，可以进行高清标清视频信号间的调度。
高标清双链路共享播出 优点：
（1）系统相对独立，可以保证原有标清信号的播出安全。
（2）高清系统和标清系统具有共享存储，可以提高工作效率。素材可以通过网络迁移灵活进入高清标清系统。
（3）高清系统和标清系统信号可以互相调度，提高了系统在备份和直播的灵活性。
（4）对于高清电视过渡的支持性较好，高清系统的设备可以平缓的增加。
缺点：
(1) 系统相对比较复杂，高标清系统的互连互访带来的播出风险加大。
(2) 高清系统与标清系统都具有独立的存储，矩阵等设备，造成资源浪费。
(3) 对于总控调度人员，设备维护人员的能力要求更高。
(4) 节目制作、磁带交接、素材迁移制度需要更加规范严谨。
使用范围：
高清系统的推广建设中期，高清素材逐渐增多，高清标清频道之间的互连需求增多。高清链路设备、上下变换设备测试评估较为稳定，高标清系统在素材交互的环节上安全性较高的电视台。
3.1.3高清主干兼容标清播出方案特点
高清主干兼容标清播出方案。建设一个高清硬盘播出系统，系统内的视频流，素材流均为标准统一的高清信号。不同格式的视频流进入系统需要在系统前端进行变化调整为系统标准高清格式。在系统的播出末端根据标清的输出需求，兼顾标清信号，对高清信号进行下变换后输出。
高清主干兼容标清播出
优点：
（1）同播率可以达到100%。
（2）系统架构简单，信号链路清晰。
（3）更加适合于高清电视技术，全台网建设的推广
（4）系统工作流程简单，工作效率较高
缺点：
（1）标清系统直接到高清系统的过渡，具有较大的切割风险。
（2）信号上下变换环节增多，对信号输出质量会有影响。
（3）对于视频流、文件流的格式转换设备的稳定性安全性要求很高，转码带来的播出安全问题有可能增多，转码可能会对图像质量带来一定程度影响。
适用范围：
高清系统的推广后期。适用于高清素材、高清制作设备丰富，资金比较充裕的电视台。 根据电视台的实际需求和特点，我们在方案设计上选用了第一种模式高清系统与标清系统实现分离的架构，分别完成标清频道与高清频道的播出任务。并引入了第二种模式高标清存储共享的优势特点应用，在高标清播出设计上力求安全可靠，并兼顾台内现状。
3.2上下变换及幅形比
3.2.1高标清同播上下变换及幅型比
高清电视接口标准参照《GY/T 157-2000 演播室高清晰度电视数字视频信号接口》定义的1125i格式。有效图像大小为1920×1080，画面比例为16:9。标清电视接口标准参考《GB/T 17953-2000 4:2:2数字分量图像信号的接口》定义的576i格式，有效图像大小为720×576，画面比例为4:3。由标清电视信号格式转换到高清电视信号格式，称为上变换。由高清电视信号格式转换到标清电视信号格式，称为下变换。
幅型比是电视画面宽度和高度的比值，高清晰度电视要求电视屏幕幅型比为16:9，这是高清数字电视的一个重要指标。与标清电视4:3的幅型比相比，16:9的宽屏效果更符合人眼的视角特性，能够让观众获得更加真实的临场感，给观众带来更好的视觉享受。
中国的电视产业经过几十年的发展，有大批4:3格式的电视系统和设备正在运行，而且在不久的将来仍将使用；现已归档的海量的4:3标清节目素材仍会在高清频道中作为资料被引用；而新采集、制作的16:9高清节目素材也会应用到标清频道中。这些因素均将导致在节目制作、播出和交换的各个环节中两种幅型比混合存在，而且这个阶段会持续相当长的时间。
16:9和4:3两种幅型比转换有边条、裁剪和变形等多种方式。在电视台中的节目播出端，我们认为选择各种变换方式的前提是不能造成图像的失真变形，并尽量减小幅型比转换对图像的损失；另外应尽可能充分的利用整个画面，确保为观众提供更完整的画面，保留最重要的信息。因此，结合实际需求，电视台通常会选择如下几种常用的转换方式：
标清制作，左右两侧加边（Pillar Box）上变换高清播出。
标清16：9边幅制作，上下切边（Full Width）上变换高清播出。
高清制作，4：3构图，两侧切边（Edge Crop）下变换标清播出。
Pillar Box 原画面 两侧加边
Full Width 原画面 上下切边
Edge Crop 原画面 两侧切边 高清制作，16：9构图，上下加边（Letter Box）下变换标清播出。
由于节目的需求，电视的幅型比转换将是一个渐进的过程。在以往的应用中，广播机构一般都选择上/下变换设备的某种固定转换方式来完成4:3和16:9两种不同幅型比格式的转换。由于播出信号原有的幅型比格式不确定，固定的转换方式有可能造成四周切边的“邮票”情况出现。而这种对画面的严重破坏是电视台播出不能容忍的。
要完成这种基于图像内容的自适应转换方式，就要求在播出的视频信号中插入标识其画面特征的描述信息，这样上/下变换设备就能够自动识别在播节目原有的有效幅型比格式，并按照一定的转换规则采用不同的幅型比转换方式。
我们在方案设计中，考虑了不同类型的节目上下变换方案的不同。
录播节目播出的上下变换方案
从安全性和画面完整性角度考虑出发，在高清信号向标清信号下变换时，采用上下遮幅的方式，可以保证画面完整和图像比例正常。在标清信号上变换时，采用左右遮幅的方式，可以保证画面的完整性，图像比例正常。但是，上下遮幅的方式会对画面进行比例缩小，降低了画面清晰度。 Letter Box 原画面 上下加边 录播节目下变换方案
新闻类节目 演播室信号采用16:9构图，兼顾4:3保护框。外采信号，如果有高清采集设备，采用16:9构图，兼顾4:3保护框。如果外采素材为标清，则采用左右遮幅上变换到高清信号。在播控上载时，高清系统直接上载播出。标清系统使用左右切边的方式播出。
重大事件的录制播出 采用16:9构图。在播控上载时，高清系统直接上载播出。标清系统使用上下加黑边的方式播出。
专题类栏目 采用16:9构图，兼顾4:3保护框。在播控上载时，高清系统直接上载播出。标清系统使用左右切边的方式播出。
综艺、电视剧类节目 采用16:9构图。在播控上载时，高清系统直接上载播出。标清系统使用上下加黑边的方式播出。
广告类节目 采用16:9构图。在播控上载时，高清系统直接上载播出。标清系统使用上下加黑边的方式播出。
体育类节目 采用16:9构图，兼顾4:3保护框。在播控上载时，高清系统直接上载播出。标清系统使用左右切边的方式播出。
录播节目上变换方案
由于目前高清资源比较少，高清频道的同步播出需要一些标清素材上变换播出。根据各台的实际情况，建议按照下面方式进行上变换。
4:3构图拍摄的标清信号 上载时标清系统直接上载播出，高清系统使用左右加黑边的方式播出。
上下加黑边遮幅的构图方式 上载时标清系统直接上载播出，高清系统使用上下切边的方式播出。
上下加黑边遮幅并且黑边有图文字幕信息的构图方式 上载时标清系统直接上载播出，高清系统使用左右加黑边的方式播出。
录播节目上下变换的流程控制
对于磁带录制的节目，在制作阶段的内容审核时，要根据素材的内容，选择正确的上下变换方式，标注在磁带卡片上。在播出系统上载时，根据磁带标注的上下变换方式，上载素材。
对于通过网络迁移的节目，在制作阶段的内容审核时，要根据素材内容，选择正确的上下变换方式，将素材的上下变换方式记录到mxf文件或者数据库中。在播出系统进行迁移转码时，根据mxf文件或者数据库的上下变换方式，对素材进行迁移转码。
外来信号播出的上下变换方案
高清演播室、重要直播信号播出的上下变换方案
高清演播室制作的节目需要下变换到标清频道播出时，为了保证节目的完整性，建议采用左右截边的方式。将需要表现的主体部分以4:3构图的方式放到4:3的安全区内。从节目采集环节控制4:3的安全区域构图，兼顾16:9的画面构图，对于摄像的要求很高。在直播节目中，如果出现4:3构图的需要和16:9构图的画面会出现问题的矛盾时，摄像很难把握。如果16:9的构图画面出现严重问题，后果难以控制。综合考虑这些情况，在对外来信号进
基于高标清同播的节目制播管理实践与思考
口中央电视台 史冠翔
——＿／摘要 —————————————－—————————一
本文结合中央电视台ＣＣＴＶ－１高标渍同播的节ｓ翩播
管理体系的设计与实践．深入分析７当前高标涛同疆Ｉ作
面临的主要阗题．简要介绍Ｔ中央电视台ＣＣＴＶ－１离标清
同播的主要特点．着重阐述７ ＣＣＴＶ－１高标清同播的节目
韵播管理办法．提爨７离标渍同播未来发展的一些设想，
关键词
．离标清恳播
露面构图
为进一步加快我国高清电视事业的发展，根据国家广
电总局的要求，２００９年９月２８日．中央电视台第一套节目、
北京卫视、上海东方卫视、江苏卫视、湖南卫视，黑龙江
卫视及深圳卫视顺利实现了高标清同播．将同一频道的内
容．同时采用高清和标清方式播出。这是我国高清电视发
展的重要里程碑．标志着我国高清电视的发展跨入历史性
的新阶段．具有划时代的重要意义。
实现高标清同播是当前我国高清电视高效低成本发展
的有效途径。它不仅促使传统电视制播工艺流程向网络化
制播工艺流程转变，加速建立高标清混合制播体系．而且
促使现行节目制播管理进行重大调整．制定与高标清同播
相适配的节目制播管理办法．确保节目播出安全。
目前．中央电视台已建立了相当规模的高标清节目网
络化制播系统．除引进或购买的高清节目载体仍为高清磁
带，几乎所有自制高清节目和部分标清节目已实现网络化
制播。本文结合中央电视台ＣＣＴＶ－１高标清同播的制播管
理体系的设计与实践，探讨高标清同播最佳节目制播管理
体系。
瑰代电视技）ｌ： ２０１０．４ 一高标清同播节目制播管理面临的
主要问题
众所周知，国内电视台当前面临的最突出问题是高清
节目匮乏。各电视台普遍采用 标清节目高清播出为主
高清节目标清播出为辅 的方式实现高标清同播。因此，
为做好高标清同播工作．确保节目播出安全．必须妥善解
决以下主要问题：
●幅型变换模式种类多，幅型变换不仅影响节目内容
图像的构图．而且影响节目的图像质量。无论是高清节目
高标清同播标清播出链路改造方案探讨
龙源期刊网
高标清同播标清播出链路改造方案探讨
作者：王师
来源：《科学与信息化》2019年第15期
龙源期刊网
摘 要 随着2017年集团一个高标清同播频道和十二个全高清频道的开播，我台的电视播出技术水平和画面质量的提升可谓突飞猛进。但在实际运行过程中，发现高标清同播的标清频道播出存在问题，需要进行技术改造，本文介绍了技术改造的一些思路和改造方案。
关键词 电视播出;高标清同播;高清;下变换;标清
前言
随着全频道的高清播出，广大电视观众对高清电频道的喜好程度大大增加，甚至到了非高清频道不看的地步，如何提高本台唯一的一个标清频道的信号质量就变成了一个迫在眉睫的问题，这也是我们进行高标清同播标清播出链路改造的动力源。我们进行技术改造的指导思想，一是在前端全部使用高清信号源，在源头提高信号质量;二是考虑广大电视观众终端大尺寸屏幕的普及，使用16：9的画幅;三是简化标清链路，提高系统的安全性和事故的处置效率。
1 重庆卫视高标清系统改造前播出技术方案
现行的重庆卫视为高标清同播频道，系统链路框图如下：
（1）日常的台内节目播出时，重庆卫视标清播出信号采用高清切换台CLEAN信号下变换进行播出。
（2）中央台新闻联播转播时段和中央台重要时政转播时段，重庆卫视标清采用CCTV-1标清信号进行播出。 龙源期刊网
（3）重庆卫视高清PGM播出信号包含K1（字幕）、K2（高清时钟/“高清”）、K3（高清台标）3个键层，其中高清信号的“高清”挂角标识与时钟信息均由卫视台标机生成并处于同一键层，按半点、整点时间规律交替上键;卫视高清CLEAN信号中仅含K1（字幕）键层，由卫视标清切换台添加标清时钟和标清台标键层后，形成完整的重庆卫视标清PGM播出信号[1]。
2 重庆卫视高标清系统改造后技术方案
高安全、高效率、全流程文件化高标清同播系统的设计与实践
98现代电视技术
2018.10
中
心技术
摘 要
本文先是介绍了从节目代码、串联单、文件送播、播
前管理到最终播出的全文件化工作流程，然后着重介绍了
三级等保、自动化、高标清同播等系统设计建设时的重要
考量。
关键词
文件化制播 送播平台 节目代码 自动技审
三级等保 在线包装 高标清同播 江苏省苏州广播电视总台周华东 张叶锋 张春晖
一 全文件化工作流程
新系统要求在保持原有良好流程的基础上提升工作效
率，为此我们在系统设计时以全流程文件化为指导，梳理
各业务流程，融合四大板块，形成了“大播出”系统架构。1. 节目代码分配
苏州台一直使用与播出素材文件名一致的8位节目代
码，以尾号区分节目类型，如影视剧为“0”、片头为“2”、
片尾为“3”、预告为“4”、广告为“9”。
新系统延续此习惯，并对时效栏目代码作了改进，如
图2，在8位代码内实现了较好的可读性。
2. 串联单编单
播出串联单由广告单和节目单组成，广告单由广告
中心依据广告管理系统中的广告合同编排；节目单由编
排中心依据播出计划编排，主要包含时效节目、影视剧、
片花等。
为延续广告中心使用习惯、减少不必要工作量，广告
系统提供了由广告管理系统导入、自动生成广告单的功能，
并以送播平台统一编单软件为汇聚点，由编排中心将其与
节目单合并，形成播出串联单。
3. 文件送播
系统提供了独立于主干、跨越三个子网的送播服务：
制作域部署有苏州台与厂商共同开发的送播客户端，完成
素材与节目代码绑定、自动技审、人工复检、内容审核及
提交等工作；送播平台调度PCI-E安全网关，经文件下载、
杀毒解析、导入内网、MD5校验等步骤向播出内网摆渡媒
体文件，然后通过网闸传输素材描述、技审信息等元数据
至播出内网。1“大播出”系统架构2节目代码定义99Advanced Television Engineering2018/10
中
心
技
术System Technology4. 播前管理及播出
播前人员对到达播出内网的素材进行复核：一是确认

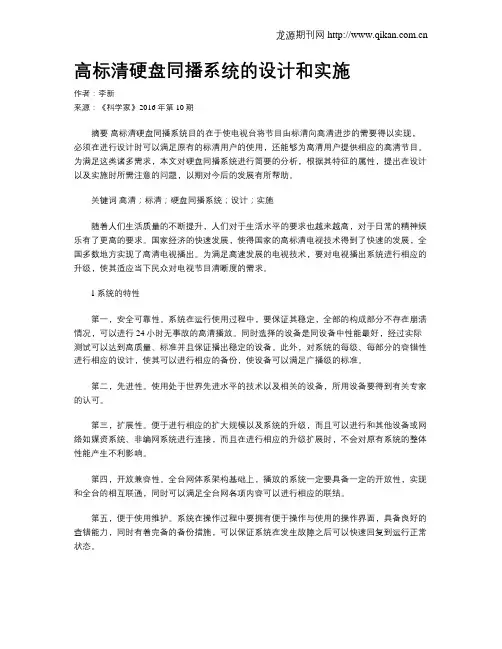

高标清硬盘同播系统的设计和实施
龙源期刊网
高标清硬盘同播系统的设计和实施
作者：李新
来源：《科学家》2016年第10期
摘要 高标清硬盘同播系统目的在于使电视台将节目由标清向高清进步的需要得以实现，必须在进行设计时可以满足原有的标清用户的使用，还能够为高清用户提供相应的高清节目。为满足这类诸多需求，本文对硬盘同播系统进行简要的分析，根据其特征的属性，提出在设计以及实施时所需注意的问题，以期对今后的发展有所帮助。
关键词 高清；标清；硬盘同播系统；设计；实施
随着人们生活质量的不断提升，人们对于生活水平的要求也越来越高，对于日常的精神娱乐有了更高的要求。国家经济的快速发展，使得国家的高标清电视技术得到了快速的发展，全国多数地方实现了高清电视播出。为满足高速发展的电视技术，要对电视播出系统进行相应的升级，使其适应当下民众对电视节目清晰度的需求。
1系统的特性
第一，安全可靠性。系统在运行使用过程中，要保证其稳定，全部的构成部分不存在崩溃情况，可以进行24小时无事故的高清播放。同时选择的设备是同设备中性能最好，经过实际测试可以达到高质量、标准并且保证播出稳定的设备。此外，对系统的每级、每部分的容错性进行相应的设计，使其可以进行相应的备份，使设备可以满足广播级的标准。
第二，先进性。使用处于世界先进水平的技术以及相关的设备，所用设备要得到有关专家的认可。
第三，扩展性。便于进行相应的扩大规模以及系统的升级，而且可以进行和其他设备或网络如媒资系统、非编网系统进行连接，而且在进行相应的升级扩展时，不会对原有系统的整体性能产生不利影响。
第四，开放兼容性。全台网体系架构基础上，播放的系统一定要具备一定的开放性，实现和全台的相互联通，同时可以满足全台网各项内容可以进行相应的联结。
第五，便于使用维护。系统在操作过程中要拥有便于操作与使用的操作界面，具备良好的查错能力，同时有着完备的备份措施，可以保证系统在发生故障之后可以快速回复到运行正常状态。

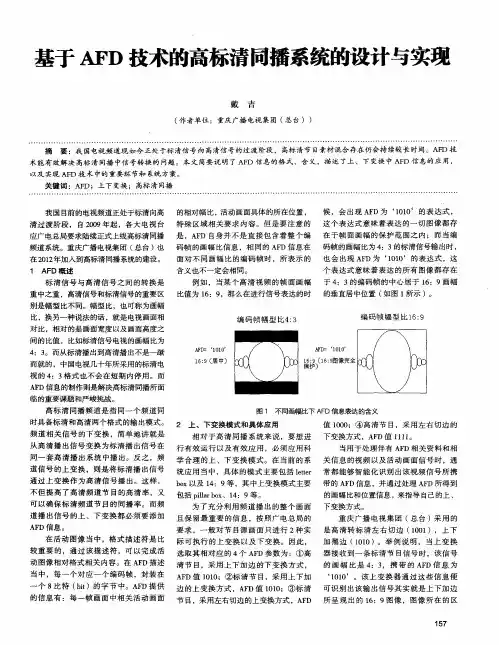

基于AFD技术的高标清同播系统的设计与实现
基于ＡＦＤ技术的高标清同播系统的设计与实现
戴吉
（作者单位：重庆广播电视集团（总台））
摘要：我国电视频道现如今正处于标清信号向高清信号的过渡阶段，高标清节目素材混合存在仍会持续较长时间。ＡＦＤ技
术能有效解决高标清同播中信号转换的问题。本文简要说明了ＡＦＤ信息的格式、含义，描述了上、下变换中ＡＦＤ信息的应用，
以及实现ＡＦＤ技术中的重要环节和系统方案。
关键词：ＡＦＤ；上下变换；高标清同播
我国目前的电视频道正处于标清向高
清过渡阶段，自２００９年起，各大电视台
应广电总局要求陆续正式上线高标清同播
频道系统。重庆广播电视集团（总台）也
在２０１２年加入到高标清同播系统的建设。
１ ＡＦＤ概述 标清信号与高清信号之间的转换是
重中之重，高清信号和标清信号的重要区
别是幅型比不同。幅型比，也可称为画幅 比，换另一种说法的话，就是电视画面相
对比，相对的是画面宽度以及画面高度之
间的比值，比如标清信号电视的画幅比为
４：３。而从标清播出到高清播出不是一蹴
而就的，中国电视几十年所采用的标清电
视的４：３格式也不会在短期内停用。而 ＡＦＤ信息的制作则是解决高标清同播所面
临的重要课题和严峻挑战。
高标清同播频道是指同一个频道同 时具备标清和高清两个格式的输出模式。
频道相关信号的下变换，简单地讲就是
从高清播出信号变换为标清播出信号在
同一套高清播出系统中播出。反之，频 道信号的上变换，则是将标清播出信号
通过上变换作为高清信号播出。这样， 不但提高了高清频道节目的高清率，又
可以确保标清频道节目的同播率。而频
道播出信号的上、下变换都必须要添加
ＡＦＤ信息。
在活动图像当中，格式描述符是比
较重要的，通过该描述符，可以完成活 动图像相对格式相关内容。在ＡＦＤ描述
当中，每一个对应一个编码帧，封装在
一个８比特（ｂｉｔ）的字节中。ＡＦＤ提供
的信息有：每一帧画面中相关活动画面 的相对幅比，活动画面具体的所在位置，
基于62号令的高标清同播电视播控系统的设计和实践(下)
中心技
□福建省广播影视集团卡德表（本刊特约通讯员）姜達发薛承典林伟勇
(接上期第115页）术
三安全播出风险评估
在系统构建完成后.对照62号令实施细则.对东南卫
视/海峡卫视高标清同播系统进行安全播出风险评估.结果
如表1。
通过对照检查.本系统可以达到一级安全保障等级的要求。本系统在播出通道上设备的配置.由于均采用了独
立的主/备通道架构.保证了每个电视播出频道上.无单一
崩溃点。且由于主/备通道上的板卡放置在不同的机箱.并
且主/备通路都设置了 2x1开关.无论主通道还是备通道
内的设备故障.均可通过2 x 1开关快速切换出正常工作通
路的PGM信号.保证安全播出。
表1
序号《广播电视安全播出管理规定》（总局62号令）电视中心 实施细则（2014年10月版）东南卫视海峡卫视评测
情况
第四条（三）：一级应接入两路外电.其中至少一路应为专线：
当一路外电发生故障时.另一路外电不应同时受到损坏。外电2用1备.均为专线.分别
接入主/备UPS:供电部分由集
团保卫部负责。外电2用1备.均为专线.分别接
入主/备UPS:供电部分由集团保
卫部负责。
2第五条（四）：一级应设对应于不同外电的、互为备用的工艺
专用变压器.单母线分段供电并具备自动或手动互投功能：播
出负荷供电应设两个以上引自不同工艺专用变压器的独立低压 回路：主要播出负荷应采用UPS供电.UPS电池组后备时间
应满足设计负荷工作30分钟以上：应配置自备电源.保证播
出负荷、机房空调等相关负荷连续运行：播出系统和总控系统 的主备播出设备、双电源播出设备应分别接入不同的UPS供
电回路。外电2用1备.设置有互为备用
的工艺专用变压器.单母线分段 供电并具备自动或手动互投功能；
设备机柜主/备PDU分别从主/
备UPS引入供电.双电源设备均
分别接入主 / 备 UPS。 UPS 供电
时间满负载运行40分钟以上。供
电部分由集团保卫部负责。外电2用1备.设置有互为备用的
四川广播电视台播出系统高标清同播改造设计与实现
Ｉ￣１１１１广播电视台播出系统高标清同播
改造设计与实现
周宾
（作者单位：四川广播电视台电视播出部）
摘要：随着广播电视技术的不断发展，高清成为电视发展的主流趋势，高清电视节目逐渐成为电视媒体在激烈竞争中保持 优势的重要手段。四川广播电视台为了保持其在电视媒体激烈竞争中的优势，拓展高清发展空间。于２０１４年底对播出系统两个备 份标清频道进行高标清同播改造。本文对此次高标清同播改造系统设计、实现进行了阐述。 关键词：高标清同播；上下变换；高清化
四川广播电视台电视播出系统于
２０１１年底建设完成，并于２０１２年初投入
使用。播出系统共建有１４个电视播出频
道，其中１２个标清频道、２个高清频道。
目前在播四川卫视高清、影视文艺高清２ 个高清频道、１Ｏ个标清频道及２个备份
标清频道，经过３年多的运行，整个播
出系统运行安全、稳定。但随着近年来
大尺寸、高清晰度平板电视走进千家万 户，观众对高清电视节目的需求不断增
加，高清电视节目逐渐成为电视媒体在
激烈竞争中保持优势的重要手段，广播
电视行业内对建设高清播出系统的需求
越来越迫切。为了保持川台在电视媒体
激烈竞争中的优势，拓展高清发展的空
间，四川广播电视台电视播出部于２０１４
年底对两个备份标清频道进行高清升级， 并在进行高清升级的同时进行高标清同
播改造。本文详细阐述了在充分利用现
有设备并兼顾高安全性、高可靠性、高 可用性、高可维护性的原则下，播出系
统高清同播改造的设计思路。
１ 高标清同播改造的原则和实现目标 四川广播电视台高标清同播改造项
目的设计和实施，遵循高安全性、高可 靠性、高可用性、高可维护性、并兼顾
经济性的原则，即除了保证系统的安全
稳定外，还需充分利用备份频道现有的
标清设备。 系统架构在现有标清架构下不做大
２４４ 的改动，结构合理；机房设备布局在现
有架构下进行，设备布线不做大的变动；
设备选用兼顾先进性与成熟性，能匹配
高标清同播系统中AFD新模式的探索——北京电视台高标清同播播出系统链路设计
西文囝北京电视台金强北京世纪睿科系统技术有限公司宋轩本文洋细论述了在高标清同播播出系统中AFD的实现模式．并结合北京电视台实际情况．探索氆一条独特的AFD变换模式翻系统链路设计，／关键词、———一高标清|而谥AFD援Itt系统我国目前正处于标清向高清过渡的阶段．2009年9月28日在广电总局的号召下，中央电视台、北京电视台、上海电视台等第一批高标清同播频道系统正式上线开播．使各地观众享受到了更清晰的电视视觉。北京台新大楼于2008年初正式投入使用．新大楼的播出系统是以标清为主体建设的．仅构建了1个高清频道。随着高清普及的脚步声越来越近．台内也在不断继续推进高清改造．在全台范围内实施了一系列的高清项目．包括演播室、节目制作网、媒资等等。在采集、制作等前端高清化的同时播出系统的高清改造迫在眉睫。播出部于2009年接到了上级通知开始对播出系统进行高标清同播改造。开始构思搭建多频道的高标清同播频道平台。高标清同播的定义通过高清播出通道下变换标清通道。我们分别针对这两种实现方式做了调研和分析。1．独立的高标清通道传统的单格式播出频道链路如图l所示。
信号潭
几]各信号源经分配后同时送往主备通道的切换台和切换器．其中主通道经2选1送往下游的传输系统，此种结构的播出链路已经过台内多年使用．基本稳定．应急方便可靠。若需要构建同播频道只需要另建一套播出通道配置相应的值班员，两个通道分别播出频道的高清版本及标清版本．即可实现频道的高标清同播。北京台的卫视频道同播就是采用的这种方式，采用此种方式的优点是同播改造对现有的标清频道没有影响。所谓的高标清同播，就是同一个频道同时具备标清和高清两个格式输出，可以使有条件的观众选择更加清晰的2．采用高清下变换的方式实现同播高清节l!l进行收看。高清下变换的方式即建立高清播出通道．频道的标清目前开播的同播频道大致有两种实现方式：一种是分格式输出是由高清通道下变换得来的．通道链路图如图2别建立独立的标清播出通道和高清播出通道：另外一种是所示。现代电槐技术}382011．6lkn0en钯mS量y圮僦
浅析高标清同播监视系统的设计与实践
浅析高标清同播监视系统的设计与实践
摘要 随着高清电视技术的发展与普及，高标清同播模式目前是我台主要的节目播出形式。我台现有十几个频道的播出平台，如何及时、精确的监控每个频道的播出状态，则需要设计一套安全稳定可靠的新监视报警系统，以胜任现在及将来的电视信号监视报警工作。本文详细阐述了监视报警系统的设计与实践过程。
关键词 监视系统；高标清同播；安全稳定
前言
本次对监视系统的改造中，除了首先考虑解决原监视系统存在的问题之外，还要根据实际情况重点考虑以下几点。首先，系统要满足本台新业务的需求，要有一定的可扩展性以适应将来的业务发展。其次，系统运行的安全性、稳定性、可靠性等问题都要妥善解决，等等。本次监视系统的具体设计与实践过程将在正文中进行详细阐述。
1 安全稳定可靠的高标清同播监视报警系统
结合本台的实际业务情况，监视系统的搭建有几点要高度重视。首先，监视系统要能满足新业务的需求，如能对各种高清电视信号（MEPG-2，H.264格式），ASI电视信号（包括高清），以及PAL/N制式的電视信号进行监视报警。第二，监视系统要对台内播出、传输的电视信号进行全面到位有效的监视，不漏某一面某一点，能够很好地监视报警，以及根据报警提示迅速的判断故障位置，及时处理故障，缩短故障处理时间，保障安全播出。第三，就是所搭建的监视系统要安全稳定可靠，系统长时间运行不易出现故障，系统监视不出现漏监漏报，系统不易出现死机、宕机等，运行要相当稳定。下面进行详细阐述[1]。
1.1 监视报警系统架构及其工作原理
如图所示：监视系统主要由前端监测主机，码流监测集中监管主机及交换机组成。系统采用分布式网络结构，实时IP数据传输，前端监测主机运用TS OVER
IP技术，将码流数据和报警通过IP网络传输，监管主机接收网络数据，完成故障报警，监测信息显示，节目内容显示，集中管理等各功能。
前端监测主机以网络组播的方式将监测数据发送到网络上，同时输出解扰后的TS流信号。因为组播数据中已经包括监测参数及TS码流，码流监测集中监管主机与监测前端主机网络相连，前端监测主机一块板卡对应一个码流，即可完成信号监测、画面显示、集中控制等全部功能。这种结构下前端与监测工作站的距离不受限制，系统组建可以更加灵活。
高标清播出传输系统改造方案设计与实现
摄录采编播 Video Editing&Broadcast 2021年6月 月刊 总第350期
45 . 1 概述近年来超高清电视技术快速发展，高清电视节目越来越普及。贵州广播电视台制定了统一规划、分步实施的全频道高清化步骤。从2018年开始陆续完成了“超高清全媒体转播车”“超高清全媒体演播室”“超高清制作网”等项目，制作系统已具备全频道高清播出条件。按照计划，2020年对播控传输系统进行了升级改造，以实现全频道、全流程高清化播出。2 播出系统改造我台播出系统于2017年5月投入使用，在系统建设时基础架构已按照全高清播出流程设计及实施，系统周边硬件设备已支持高清播出。基于当时业务实际需求，播出的10个频道中，除贵州卫视和家有购物频道采用高标清同播播出模式外，其余频道采用标清播出模式。全高清播出后，节目备播业务量增加，系统负荷加大，为满足全高清化播出，需要对节目备播能力进行提升。通过对现有播出系统二级存储扩容及相关配套系统升级，提升全频道高清化素材自动迁移技审、导入上载等能力，并对缩编系统二级存储进行扩容及相关配套设备进行功能化改造，提升全频道全高清化电视剧编辑和直播节目收录处理能力。2.1 播出系统总体结构该系统由总编室系统、整备系统、播控系统、IP播出系统、监控系统等构成。播出系统总体结构如图1所示。在2016年播出系统建设时，系统基础架构已按照全高清播出设计建设，图1中播控系统部分具备全频道高清播出能力，视频服务器、播出链路周边等设备修改部分配置即可支持高清播出。IP播出系统为2018年建设的全频道备播系统，在建设时已考虑高清播出。总编室部分为业务流程驱动环节不需进行改造。2.2 改造方案高清化改造，不仅需要对播出、缩编二级存储进行扩容，还要考虑同步迁移、自动技审等配套能力提升。本次播出系统性能提升改造方案如图2所示。（1）播出二级存储播出系统二级存储是高清播出系统改造的重要内容之一，按照不影响当前使用环境的改造思路，新增一套存储系统无缝扩容接入现有播出系统。目前播出系统中节目构成分为自办节目、电视剧、垫片宣传片、购高标清播出传输系统改造方案设计与实现文/贵州广播电视台 张建强 肖建波 代作伟 张林 郑伟摘要：本文主要介绍了2020年贵州广播电视台对播出传输系统进行高清化改造，在改造中通过引入智能值机等新技术，并对设备功能模块性能提升，系统优化整合，具备了全频道高清播出、传输能力，同时进一步提升了安全播出保障能力。关键词：播出系统 传输系统 高清改造 智能值机
