石墨烯的制备方法与应用
石墨烯常用制备方法
石墨烯常用制备方法石墨烯是一种由碳原子构成的单层二维晶体结构，具有极高的导电性、热导率和机械强度，因此在电子学、光电子学、能源储存等领域具有广泛的应用前景。
本文将介绍石墨烯的常用制备方法。
1. 机械剥离法机械剥离法是最早被发现的石墨烯制备方法之一，也是最简单的方法之一。
该方法的原理是通过机械剥离的方式将石墨材料剥离成单层石墨烯。
具体操作方法是将石墨材料放置在硅基底上，然后用胶带反复粘贴和剥离，直到得到单层石墨烯。
这种方法的优点是简单易行，但是制备的石墨烯质量较差，且产量低。
2. 化学气相沉积法化学气相沉积法是一种通过化学反应在基底上生长石墨烯的方法。
该方法的原理是将石墨材料放置在高温下，使其分解成碳原子，然后在基底上沉积成石墨烯。
具体操作方法是将石墨材料放置在石英管中，然后将氢气和甲烷气体通入管中，使其在高温下反应生成石墨烯。
这种方法的优点是制备的石墨烯质量高，但是设备成本较高。
3. 化学还原法化学还原法是一种通过还原氧化石墨材料制备石墨烯的方法。
该方法的原理是将氧化石墨材料放置在还原剂中，使其还原成石墨烯。
具体操作方法是将氧化石墨材料放置在还原剂中，如氢气、氨气等，然后在高温下反应生成石墨烯。
这种方法的优点是制备的石墨烯质量高，且产量较高，但是还原剂的选择和操作条件对制备的石墨烯质量有很大影响。
4. 液相剥离法液相剥离法是一种通过液相剥离的方式制备石墨烯的方法。
该方法的原理是将石墨材料放置在液体中，然后通过超声波或机械剥离的方式将其剥离成单层石墨烯。
具体操作方法是将石墨材料放置在液体中，如水、有机溶剂等，然后通过超声波或机械剥离的方式将其剥离成单层石墨烯。
这种方法的优点是制备的石墨烯质量高，且操作简单，但是产量较低。
石墨烯的制备方法有很多种，每种方法都有其优缺点。
在实际应用中，需要根据具体需求选择合适的制备方法。
随着石墨烯制备技术的不断发展，相信未来石墨烯的制备方法会越来越多样化，也会越来越成熟。
石墨烯的制备技术及其应用

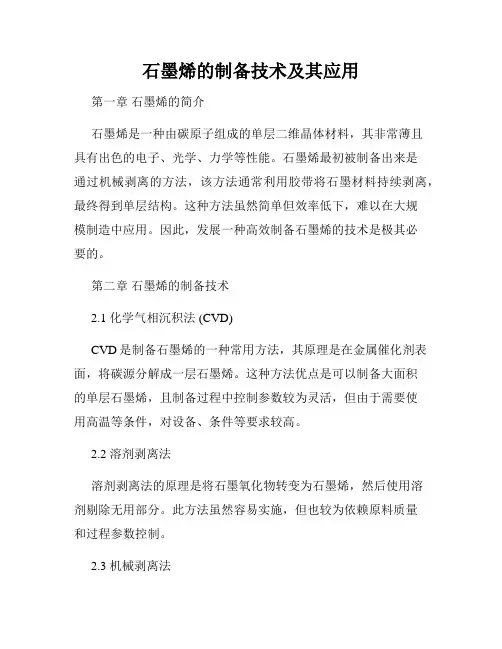

石墨烯的制备技术及其应用第一章石墨烯的简介石墨烯是一种由碳原子组成的单层二维晶体材料，其非常薄且具有出色的电子、光学、力学等性能。
石墨烯最初被制备出来是通过机械剥离的方法，该方法通常利用胶带将石墨材料持续剥离，最终得到单层结构。
这种方法虽然简单但效率低下，难以在大规模制造中应用。
因此，发展一种高效制备石墨烯的技术是极其必要的。
第二章石墨烯的制备技术2.1 化学气相沉积法 (CVD)CVD是制备石墨烯的一种常用方法，其原理是在金属催化剂表面，将碳源分解成一层石墨烯。
这种方法优点是可以制备大面积的单层石墨烯，且制备过程中控制参数较为灵活，但由于需要使用高温等条件，对设备、条件等要求较高。
2.2 溶剂剥离法溶剂剥离法的原理是将石墨氧化物转变为石墨烯，然后使用溶剂剔除无用部分。
此方法虽然容易实施，但也较为依赖原料质量和过程参数控制。
2.3 机械剥离法机械剥离法是一种传统的石墨烯制备方法。
通过使用胶带将石墨材料持续剥离，最终得到单层结构。
这种方法虽然简单但效率低下，难以在大规模制造中应用。
第三章石墨烯的应用3.1 电子学由于石墨烯的独特电学特性，其在电子学领域的应用非常广泛。
例如，石墨烯可以被用作场效晶体管( FET)、场发射器( FE)、无源电路的元件等等。
3.2 生物学由于石墨烯材料的生物相容性和阻抗特性较低，石墨烯在生物学领域得到广泛应用。
例如，石墨烯可以用于生物传感器系统、药物释放工具等。
3.3 透明电极石墨烯可以用于制备透明电极，其具有良好的导电性和透明性。
透明电极的应用包括液晶显示器、有机太阳能电池、OLED等。
第四章结论石墨烯由于其出色的电学、力学、光学等性质已经成为材料科学、物理学和化学领域的研究热点之一。
目前，国内外对石墨烯制备技术和其应用的研究也越来越广泛深入。
未来，石墨烯将会在电子学、生物学、光电子学领域等得到更广泛的应用。
论石墨烯的制备方法
论石墨烯的制备方法石墨烯是一种由碳原子组成的二维材料，由于其在电子、光学、机械等方面的独特性能，引起了广泛的关注和研究。
石墨烯的制备方法有很多种，下面就几种常见的制备方法进行介绍。
一、机械剥离法机械剥离法是最早发现的石墨烯制备方法之一。
这种方法是通过用胶带等机械手段将石墨材料中的层状结构分离得到石墨烯。
将石墨材料表面涂覆一层胶水或胶带，随后在胶面上用力撕去一小块，再将这块小块对折数次，然后再撕开，就可以得到一个更薄的石墨片，重复这个过程多次即可得到石墨烯。
这种方法简单易操作，但是比较耗时和耗力。
二、化学气相沉积法化学气相沉积法是一种较为常见的石墨烯制备方法。
该方法主要包括两个步骤，首先将金属催化剂（如铜、镍等）表面进行处理，然后将预先加热至高温的石墨片放入反应室中，在高温下与氢气、甲烷等碳源气体反应，然后通过冷却使其沉积在基底表面。
此时，石墨片原子层和基底表面结合，形成石墨烯薄膜。
三、化学还原法化学还原法是一种通过化学手段来制备石墨烯的方法。
这种方法一般是将氧化石墨氧化物如氧化石墨烯或氧化石墨烯纳米带等经过还原处理得到石墨烯。
常见的还原剂有氢气、氨气等。
四、电化学剥离法电化学剥离法是一种比较新颖的石墨烯制备方法。
该方法是通过在石墨基底和溶液中施加电场，将石墨片剥离成石墨烯。
具体操作过程是将石墨片作为阳极，放入含有离子溶液的电化学池中，然后施加电压，使石墨片与阳极之间发生剥离和离子交换，最终得到石墨烯。
电化学剥离法具有高效、可控性好等优点。
除了上述几种常见的制备方法外，还有许多其他的方法可以用来制备石墨烯，例如热解法、氧化还原法等。
这些方法各有优缺点，适用于不同的实际应用场景。
随着石墨烯研究的深入，相信会有更多更高效的制备方法被开发出来。
综述石墨烯的制备与应用
半导体物理课程作业石墨烯的制备与应用（材料）目录一、石墨烯概述 (2)二、石磨烯的制备 (3)1、机械剥离法 (3)2、外延生长法 (5)3、化学气相沉积法 (6)4、氧化石墨-还原法 (6)5、电弧法 (9)6、电化学还原法 (9)7、有机合成法 (10)三、石墨烯的应用 (11)1、石墨烯在电子器件领域的应用 (11)1.1 石墨烯场效应晶体管 (11)1.2 石墨烯基计算机芯片 (12)1.3 石墨烯信息存储器件 (13)2、石墨烯在能源领域的应用 (14)2.1 石墨烯超级电容器 (14)2.2 锂离子电池 (15)2.3 太阳能电池 (16)2.4 储氢/甲烷器件 (17)3、石墨烯在材料领域的应用 (18)3.1 特氟龙材料替代物 (18)3.2 石墨烯聚合物复合材料 (18)3.3 光电功能材料 (19)4、石墨烯在生物医药领域的应用 (20)4.1 基于氧化石墨烯的纳米载药体系 (20)4.2 氧化石墨烯对DNA/基因/蛋白的选择性检测 (21)4.3用于生物成像技术 (23)4.4 石墨烯在肿瘤治疗方面的应用 (23)四、总结及展望 (24)参考文献 (25)一、石墨烯概述碳广泛存在于自然界中，是构成生命有机体的基本元素之一。
碳基材料是材料界中一类非常具有魅力的物质，从无定形的碳黑到晶体结构的天然层状石墨；从零维纳米结构富勒烯到一维碳纳米管无不给人们带来炫丽多彩的科学新思路。
而二维碳基材料石墨烯的发现，不仅极大地丰富了碳材料的家族，而且其所具有的特殊纳米结构和性能，使得石墨烯无论是在理论还是实验研究方面都已展示出了重大的科学意义和应用价值，从而为碳基材料的研究提供新的目标和方向。
碳的晶体结构—石墨和金刚石(三维)是自然界中最早为人们熟知的两种碳同素异构体，因化学成键方式不同而具有截然相反的特性。
1985年，一种被称为“巴基(零维)被首次发现，三位发现者于11年后, 即1996年获诺贝尔球”的足球形分子C60化学奖。
石墨烯生产工艺
石墨烯生产工艺石墨烯是一种由碳原子构成的二维材料，具有很高的导热性、导电性和强度，广泛应用于能源、电子、生物医药等领域。
石墨烯的生产工艺主要包括机械剥离法、氧化还原法和化学气相沉积法。
机械剥离法是最早发现的石墨烯制备方法，其原理是通过使用粘性剥离带或胶带来从石墨材料上剥离出石墨烯薄片。
这种方法的优势是简单易行、节约成本，适用于小规模生产。
然而，机械剥离法产量低，无法满足大规模应用的需求。
氧化还原法是一种利用氧化物的还原反应来制备石墨烯的方法。
首先，通过石墨氧化剂对石墨材料进行氧化处理，生成氧化石墨。
然后，将氧化石墨通过热处理还原为石墨烯。
氧化还原法可以生产高质量、大面积的石墨烯，但需要使用较高温度和较长时间进行处理，成本较高。
化学气相沉积法是一种通过在金属基片上使用化学气相沉积技术来制备石墨烯的方法。
这种方法首先在金属基片上化学气相沉积一层碳源材料，如甲烷或乙炔。
然后，利用高温和催化剂的作用，使碳源材料在基片上形成石墨烯层。
化学气相沉积法可以生产高质量、大面积的石墨烯，且可以控制石墨烯的厚度和结构。
然而，该方法需要较昂贵的设备和较复杂的工艺流程。
除了以上三种主要的石墨烯生产工艺外，还有一些其他辅助工艺被用于改善石墨烯的质量和性能。
例如，化学还原法可以通过在石墨烯表面引入还原剂来修复石墨烯的缺陷并改善其导电性。
等离子体刻蚀可以用于剥离石墨烯的基片，使其可以在不同的基片上转移到。
总之，石墨烯的生产工艺多样，每种工艺都有其优缺点。
在实际生产中，选择适合自身条件和需求的工艺是非常重要的。
随着对石墨烯应用的不断研究和发展，相信会有更多更高效的石墨烯生产工艺被不断探索和应用。
石墨烯的制备方法及发展应用概述
石墨烯的制备方法及发展应用概述一、本文概述石墨烯，一种由单层碳原子紧密排列形成的二维纳米材料，自2004年被科学家首次成功制备以来，便以其独特的物理和化学性质，引发了全球范围内的研究热潮。
本文旨在全面概述石墨烯的制备方法，以及其在各个领域的发展应用。
我们将介绍石墨烯的基本结构和性质，为后续的制备方法和应用探讨提供理论基础。
接着，我们将重点阐述石墨烯的几种主要制备方法，包括机械剥离法、化学气相沉积法、氧化还原法等，并分析各方法的优缺点。
随后，我们将深入探讨石墨烯在能源、电子、生物医学等领域的应用现状和发展前景。
我们将对石墨烯的未来研究方向进行展望，以期为其在实际应用中的进一步推广提供参考。
二、石墨烯的制备方法石墨烯的制备方法多种多样，每一种方法都有其独特的优缺点和适用范围。
目前，石墨烯的主要制备方法包括机械剥离法、化学气相沉积法（CVD）、氧化还原法、碳化硅外延生长法以及液相剥离法等。
机械剥离法：这是最早用于制备石墨烯的方法，由英国科学家Geim和Novoselov在2004年首次报道。
他们使用胶带反复剥离石墨片，最终得到了单层石墨烯。
这种方法虽然简单，但产量极低，且无法控制石墨烯的尺寸和形状，因此只适用于实验室研究，不适用于大规模生产。
化学气相沉积法（CVD）：CVD法是目前工业上大规模制备石墨烯最常用的方法。
它通过高温下含碳气体在催化剂表面分解生成石墨烯。
这种方法可以制备出大面积、高质量的石墨烯，且生产效率高，成本低，因此被广泛应用于石墨烯的商业化生产。
氧化还原法：这种方法首先通过化学方法将石墨氧化成石墨氧化物，然后通过还原反应将石墨氧化物还原成石墨烯。
这种方法制备的石墨烯往往含有较多的缺陷和杂质，但其制备过程相对简单，成本较低，因此也被广泛用于石墨烯的大规模制备。
碳化硅外延生长法：这种方法通过在高温和超真空环境下加热碳化硅单晶，使硅原子从碳化硅表面升华，剩余的碳原子重组形成石墨烯。
这种方法制备的石墨烯质量高，但设备成本高，制备过程复杂，限制了其在大规模生产中的应用。
石墨烯纳米材料的制备与应用
石墨烯纳米材料的制备与应用石墨烯是一种由碳原子组成的一层厚度非常薄的二维碳材料，它具有极高的强度和导电性，也拥有许多其他令人惊奇的特性。
因此，石墨烯被广泛应用于生物学、电子学、光学、催化和其他领域的研究。
而在石墨烯的制备和应用中，纳米材料也扮演着十分重要的角色。
一、石墨烯的制备方式目前，石墨烯的制备方法主要分为机械剥离法、化学气相沉积法、化学剥离法、去氧还原法和电化学法五种。
而其中，化学气相沉积法和化学剥离法是较为常用的两种方法。
化学气相沉积法是利用化学反应在基底上沉积石墨烯薄膜。
该方法可以得到单晶石墨烯，薄膜质量较好，但生产难度较高，且设备成本高。
化学剥离法是指采用各种方法在各种材料表面制备石墨烯的一种技术。
该方法成本较低，操作简单，但是石墨烯质量较差，难以控制其层数和晶体质量。
二、石墨烯纳米材料的制备方式目前，石墨烯纳米材料的制备方式主要包括机械法、物理法、化学法和生物学法四种。
机械法是指利用机械磨擦、高温等方法将石墨烯制备成纳米材料。
这种方法制备的纳米材料质量较高，但是生产效率较低，且成本较高。
物理法是指利用物理方法，如离子束雕刻、电子束雕刻等将石墨烯制备成纳米材料。
这种方法可以制备各种形状的纳米材料，但是成本较高，难度较大。
化学法是指利用化学反应将石墨烯制备成纳米材料。
这种方法操作简单，成本低廉，但是石墨烯质量较差，存在一定的毒性。
生物学法则是指利用生物学反应将石墨烯制备成纳米材料。
与化学法相比，该方法更为安全，但是生产效率较低，成本也较高。
三、石墨烯纳米材料的应用由于石墨烯纳米材料具有许多优异的特性，在各个领域都有广泛的应用。
在生物学领域中，石墨烯纳米材料可用于生物传感器的制备及生物医学成像等；在电子学领域中，石墨烯纳米材料可用于半导体材料、太阳能电池等的制备；在光学领域中，石墨烯纳米材料可制备光电器件；在化学领域中石墨烯纳米材料可用于催化反应。
此外，在纳米电子学中，石墨烯纳米材料还可以作为晶体管和其他电子元件的材料，其导电性及传输率远高于硅材料，这也为电子学的进一步发展提供了更广阔的空间。
石墨烯的制备
石墨烯的制备
石墨烯的制备如下：
1、微机械剥离法
方法：用光刻胶将其粘到玻璃衬底上，再用透明胶带反复撕揭，然后将多余的高定向热解石墨去除并将粘有微片的玻璃衬底放入丙酮溶液中进行超声，最后将单晶硅片放入丙酮溶剂中，利用范德华力或毛细管力将单层石墨烯“捞出”。
缺点：产物尺寸不易控制，无法可靠地制备出长度足够的石墨烯，不能满足工业化需求。
2、外延生长法
方法：在高温下加热SiC单晶体，使得SiC表面的Si原子被蒸发而脱离表面，剩下的C原子通过自组形式重构，从而得到基于SiC衬底的石墨烯。
缺点：对制备所需的sic晶面要求极高，而且在sic上生长的石墨烯难以剥离。
3、化学气相沉积法（CVD法）
方法：将碳氢化合物甲烷、乙醇等通入到高温加热的金属基底表面，反应持续一定时间后进行冷却，冷却过程中在基底表面便会形成数层或单层石墨烯。
缺点：制备所需条件苛刻，需要高温高真空。
成本高，生长完成后需要腐蚀铜箔的到石墨烯。
4、氧化还原法
方法：先用强氧化剂浓硫酸、浓硝酸、高锰酸钾等将石墨氧化成氧化石墨，氧化过程即在石墨层间穿插一些含氧官能团，从而加大了石墨层间距，然后经超声处理一段时间之后，就可形成单层或数层氧化石墨烯，再用强还原剂水合肼、硼氢化钠等将氧化石墨烯还原成石墨烯。
缺点：化学反应程度很难控制，反应不完全的情况下会有大量杂质。
