砖砌闸阀井

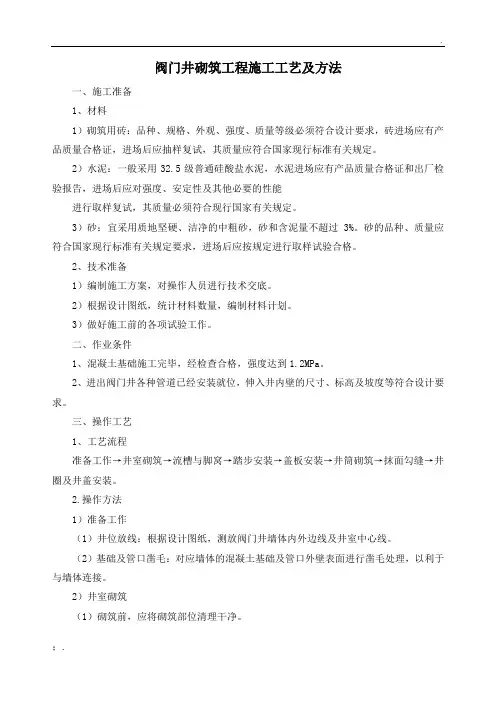

阀门井砌筑工程施工工艺及方法
阀门井砌筑工程施工工艺及方法一、施工准备1、材料1）砌筑用砖：品种、规格、外观、强度、质量等级必须符合设计要求，砖进场应有产品质量合格证，进场后应抽样复试，其质量应符合国家现行标准有关规定。
2）水泥：一般采用32.5级普通硅酸盐水泥，水泥进场应有产品质量合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能进行取样复试，其质量必须符合现行国家有关规定。
3）砂：宜采用质地坚硬、洁净的中粗砂，砂和含泥量不超过3%。
砂的品种、质量应符合国家现行标准有关规定要求，进场后应按规定进行取样试验合格。
2、技术准备1）编制施工方案，对操作人员进行技术交底。
2）根据设计图纸，统计材料数量，编制材料计划。
3）做好施工前的各项试验工作。
二、作业条件1、混凝土基础施工完毕，经检查合格，强度达到1.2MPa。
2、进出阀门井各种管道已经安装就位，伸入井内壁的尺寸、标高及坡度等符合设计要求。
三、操作工艺1、工艺流程准备工作→井室砌筑→流槽与脚窝→踏步安装→盖板安装→井筒砌筑→抹面勾缝→井圈及井盖安装。
2.操作方法1）准备工作（1）井位放线：根据设计图纸，测放阀门井墙体内外边线及井室中心线。
（2）基础及管口凿毛：对应墙体的混凝土基础及管口外壁表面进行凿毛处理，以利于与墙体连接。
2）井室砌筑（1）砌筑前，应将砌筑部位清理干净。
（2）井室为矩形时，在墙体的转角处立皮数杆，以控制墙体垂直度和高度。
砌筑前先盘角，然后挂线砌墙。
采用满丁满条砌法，砖墙转角处，每皮砖均加砌七分头砖。
井室为圆形时，以圆心为控制线，随砌随阀门井室尺寸，采用丁砖砌法，两面排砖，外侧大灰缝用“二分枣”砌。
砌完一层后，再灌一次砂浆，然后再铺浆砌筑上一层，上下两层砖间竖向缝应错开。
（3）砌砖宜采用“三一”砌砖法，铺浆长度不超过500mm。
（4）砌体水平灰缝砂浆饱满度不得低于90%，竖向灰缝宜采用挤浆或加浆法，便其砂浆饱满，严禁用水冲浆灌缝。
（5）砌筑时，要上下错缝，相互搭接，水平灰缝和竖直灰缝控制在8—12mm。
砖砌阀门井施工方案砖种选择与砌筑技巧解析
砖砌阀门井施工方案砖种选择与砌筑技巧解析随着现代建筑技术的发展，阀门井在工业和民用建筑中扮演着重要角色。
砖砌阀门井是一种常见的施工方式，本文将详细讨论砖种选择和砌筑技巧，以提供一个高质量的施工方案。
一、砖种选择砖种的选择对阀门井的结构强度和耐久性有着重要影响。
以下是几种常用的砖种，以及它们在阀门井施工中的适用情况。
1. 赤陶砖：赤陶砖是一种常用的砌筑材料，它具有较好的强度和抗压性能。
在阀门井的底部和侧壁部分，可以使用赤陶砖进行砌筑，以确保结构的稳定性和耐久性。
2. 耐火砖：耐火砖是一种具有优异耐火性能的砖种，适用于高温和化学腐蚀环境。
在阀门井的内部，特别是与介质接触的部分，使用耐火砖可以提高井的耐磨性和耐腐蚀性。
3. 空心砖：空心砖是一种轻质且具有良好保温性能的砖种。
在阀门井的上部部分，使用空心砖可以减轻整体结构的重量，并提供良好的保温效果。
二、砌筑技巧1. 基础处理：在施工前，需对阀门井的基础进行处理。
首先，清理基础表面的杂物和泥土。
然后，根据设计要求进行混凝土基础施工，并确保基础平整牢固。
2. 砖墙砌筑：在进行砖墙砌筑之前，需掌握以下技巧。
首先，根据设计要求进行砖与砂浆的配比调试，以确保砌缝的强度和密实度。
其次，在砌筑过程中，注意水平和垂直的精确度，以确保整体结构的稳定性。
最后，使用水泥砂浆将每块砖固定在基础上，并在砖与砖之间填充砂浆，以增强结构的连接和稳定性。
3. 防水处理：阀门井常常与水接触，因此防水处理至关重要。
在砌筑完成后，应对阀门井进行防水处理。
常见的方法包括使用防水涂料或贴合防水材料，在井壁和地面上形成一层有效防水的保护层。
4. 结构连接：在阀门井的施工中，结构的连接至关重要。
确保井壁与井盖之间的连接紧密，并采取合适的密封措施，以防止介质泄漏和安全隐患。
结语：砖砌阀门井的施工方案涉及砖种选择和砌筑技巧等多个方面。
合理选择砖种，并采用适当的砌筑技巧，可以确保阀门井的结构强度和耐久性。
阀门井施工方案砖砌
阀门井施工方案砖砌一、工程概述本次阀门井施工旨在为管道系统中的阀门提供保护和操作空间，确保阀门的正常运行和维护。
砖砌阀门井具有结构稳定、耐久性好等优点，能够满足长期使用的需求。
二、施工准备1、技术准备熟悉施工图纸和相关规范，明确阀门井的尺寸、位置和设计要求。
进行技术交底，确保施工人员了解施工工艺和质量标准。
2、材料准备选用优质的红砖，其强度和规格应符合设计要求。
准备好水泥、砂、石子等材料，确保质量合格。
准备好井盖、井座等配套构件。
3、施工机具准备配备砌砖工具，如砖刀、抹子、灰桶等。
准备好运输工具，如手推车等。
准备好测量工具，如水准仪、全站仪、钢尺等。
4、现场准备清理施工场地，确保场地平整、无障碍物。
按照设计要求进行测量放线，确定阀门井的位置和尺寸。
三、施工工艺流程1、基础施工按照设计要求开挖基础，确保基础的尺寸和深度符合要求。
对基础进行夯实处理，确保基础的承载力满足要求。
在基础底部铺设一层混凝土垫层，厚度一般为 100mm。
2、砌筑井壁采用“三一”砌砖法进行砌筑，即一铲灰、一块砖、一揉压。
砌筑时要保证砖砌体的灰缝饱满，水平灰缝的砂浆饱满度不得低于80%，竖向灰缝不得出现透明缝、瞎缝和假缝。
每砌筑一层砖，要进行一次挂线检查，确保井壁的垂直度和平整度符合要求。
3、安装踏步在井壁上按照设计要求安装踏步，踏步应牢固可靠，间距均匀。
踏步安装完成后，要进行检查和调整，确保其符合使用要求。
4、井室施工井室的高度和尺寸应符合设计要求。
在井室内设置集水坑，以便排除积水。
5、盖板安装盖板应在井室砌筑完成后进行安装。
安装前要对盖板进行检查，确保其质量合格。
盖板安装要平稳、牢固，与井壁的连接处要密封严实。
6、井盖安装井盖应在盖板安装完成后进行安装。
安装前要对井盖进行检查，确保其质量合格。
井盖安装要平稳、牢固，与井座的连接处要密封严实。
四、质量控制要点1、砖的质量砖的强度、规格和外观质量应符合设计要求和相关标准。
严禁使用断裂、缺棱掉角的砖。
砖砌阀门井施工方案优化研究施工工艺改进与成本控制
砖砌阀门井施工方案优化研究施工工艺改进与成本控制随着城市建设的不断发展，供水、排水和天然气管道的建设越来越受到关注。
在这些管道系统中，阀门井被广泛应用于控制流体的流动和维护管道设备。
砖砌阀门井作为一种常见的结构形式，在施工过程中存在一定的问题，需要进行方案优化和工艺改进，以实现成本的控制和施工质量的提升。
一、方案优化研究砖砌阀门井施工方案的优化主要包括结构设计、选材和施工工艺的改进。
首先，结构设计方面，应根据实际使用需求和地下管道的特点，合理确定阀门井的尺寸和结构形式。
同时，要考虑到施工和维护的便利性，提高工作效率。
例如，可以采用模块化设计，将阀门井分为不同的功能区域，便于施工和管道设备的安装与检修。
其次，选材方面，应选择合适的材料以确保阀门井的稳定性和耐久性。
砖砌阀门井常用的材料包括砖块、水泥和钢筋等。
在选材过程中，应根据地下环境的要求和承载能力的需求，选择合适的砖块规格和抗压能力较强的水泥。
最后，在施工工艺方面，可以采用新的施工技术和设备，提高施工效率和施工质量。
例如，引入现代化的砌筑设备，如砌筑机器人，可以提高砖砌阀门井的砌筑速度和精度；采用预制构件可以减少现场加工和搭建时间，提高施工效率。
二、施工工艺改进为了改进砖砌阀门井的施工工艺，可以从以下几个方面进行改进。
首先，加强施工前的准备工作。
在施工前，应对工程进行充分的调查和勘测，确保施工材料的供应和施工条件的满足。
同时，要做好施工计划和进度控制，合理安排人力和物力资源。
其次，提高施工质量的控制。
在施工过程中，要加强对施工工艺和施工现场的监督和检查，确保各施工环节的质量达到设计要求。
例如，砖块的砌筑要注意砖缝的均匀和砌筑厚度的一致性，水泥的搅拌和浇筑要按照标准操作。
最后，注重施工过程中的安全措施。
在进行砖砌阀门井施工时，要采取相应的安全措施，确保施工人员的安全和设备的正常运行。
例如，合理设置安全警示标志和防护措施，对施工现场的危险因素进行有效控制。
阀门井砖砌施工方案质量控制与安全注意事项
阀门井砖砌施工方案质量控制与安全注意事项为了确保阀门井砖砌施工方案的质量和安全性，以下是一些控制质量和注意事项的建议：1. 施工前的准备工作在开始施工前，需要仔细检查施工图纸和设计要求，确保了解施工方案的要求和细节。
同时，对施工现场进行认真评估，将现场进行清理，并确保所使用的材料和设备符合规范。
2. 材料选择与检查选择阀门井砖砌施工所需要的材料时，要确保所有材料都是合格的，并符合相关标准和规范。
在施工前，对材料进行检查，特别是砖块和水泥等关键材料的质量，以确保其符合施工标准。
3. 现场布置和标线在施工现场，需要按照设计要求和方案规定，在地面上布置好参考线和标志线。
这些线应该准确地标示出阀门井的位置和尺寸，以便施工人员进行定位和操作。
4. 砌筑砖墙砖墙的砌筑是阀门井施工的关键环节。
在进行砖墙的砌筑前，应先涂刷一层水泥浆料，以提高墙体的粘结力。
同时，在砌筑过程中，应该使用水平仪来确保砖墙的垂直度和水平度。
5. 砖缝处理砖墙砌筑完成后，需要对砖缝进行处理。
确保砖缝填充均匀，没有松动的砖块和裂纹。
可以使用耐火材料或防水胶进行填缝，并保持砖缝的一致性和美观性。
6. 强度检测与验收在施工完成后，需要进行强度检测和验收。
通过对砖墙进行敲击和观察，判断其强度是否满足设计要求。
同时，要确保砖墙的尺寸、形状和平整度符合要求，以及是否有开裂和渗水等质量问题。
7. 安全注意事项在阀门井砖砌施工过程中，必须要注意以下安全事项：- 所有施工人员应经过相关培训和持证上岗，了解和遵守施工现场安全操作规程。
- 在施工现场，必须配备适当的个人防护装备，如安全帽、防尘口罩、安全鞋等。
- 施工现场应设置明显的安全警示标志，并保持通道畅通，以防止意外伤害。
- 操作时要注意用力均匀，避免过度施力造成伤害。
综上所述，阀门井砖砌施工方案的质量控制和安全注意事项非常重要。
通过合理的施工策划、严格的质量控制和遵守相关安全规定，可以确保阀门井的质量和安全性，为工程的顺利进行提供保障。
完整版)阀门井施工方案砖砌
完整版)阀门井施工方案砖砌施工方案：阀井1座，内设DN600全焊接直埋球阀，球阀两侧各一根节流截止放空阀。
阀井采用C20混凝土底板，砖砌墙体，预制钢筋混凝土盖板。
测量放线：按照设计给定的阀门井平面位置和标高在现场进行核测，并对现场地下管线及障碍物进行调查。
如发现现况管线或障碍物影响施工，应与设计协商解决。
施放阀门井的中心线和轴线，并在不妨碍施工操作的位置进行栓桩。
基坑开挖：阀门井基坑采用人工配合机械开挖，XXX开挖前施工员必须进行技术、安全交底。
基坑必须按照测量放线位置进行，并由施工员现场指挥。
机械挖土时应遵守有关规范要求，坑底应保留200mm厚的土层由人工挖除。
开挖时应随挖随测，避免超挖及扰动土的原状结构。
如地下水位较高，应人工降低地下水位至施工面以下500mm，开挖基坑时应注意边坡稳定。
垫层混凝土：阀门井垫层采用现场搅拌的C15混凝土一次浇筑成型，浇筑时必须严格控制顶面高程，不得高于设计高程，宽度应符合设计要求。
垫层厚度100，要求表面平整。
混凝土初凝后必须及时养护，垫层强度达到70％后，方可进行下道工序施工。
底板混凝土：阀门井基础支模采用15×15木方，模板拼装应直顺严密,支撑要牢固。
底板混凝土标号为C20，作业时一次浇筑成型，边浇筑边振捣，其表面应平整，并注意控制其顶面高程，不得高于设计高程。
混凝土浇筑完毕应及时养护。
底板强度达到70％后，方可进行下道工序施工。
井身砌筑：在常温季节砌筑阀门井时，砌块应用水浸透，不能使用干砖。
砌筑时，首先要按照井的形状进行摆砖撂缝，横、竖缝宽保持在8～10mm；砌筑作业必须层层挂线、格方，四角最好设置皮数杆。
6.5.3 水泥砂浆应符合标准要求，砂浆应饱满，不得有空隙，清水墙应在砌块时随时勾缝，混水墙应在砌块时将挤出的砂浆刮平，抹灰面应光滑，不得有空鼓。
6.5.4 在井室内，踏步应随砌块一起安装，并且尺寸应符合设计规定。
在砂浆未达到规定强度之前，不得踩踏踏步。
阀门井砖砌施工工艺与材料选用分析
阀门井砖砌施工工艺与材料选用分析阀门井在城市建设和水利工程中扮演着重要的角色，负责控制管道中的液体或气体流动。
阀门井的施工工艺和材料选用对于保证其稳定性和使用寿命至关重要。
本文将分析阀门井砖砌施工工艺与材料选用的相关问题。
一、施工工艺分析1. 基础处理阀门井的基础处理是施工的首要工作。
应根据阀门井的尺寸和负荷特点，合理设计基础的宽度和深度。
基础的选用可以考虑采用钢筋混凝土基础，以确保结构的稳定和承载能力。
2. 砖砌施工阀门井的砖砌施工应遵循以下步骤：（1）验收墙体垂直度和水平度，确保墙体符合要求；（2）在墙体上划线，确定砖的粘贴位置，注意保证墙体的整体观感和几何尺寸的准确性；（3）使用适当的砂浆将砖块粘贴在墙体上，砂浆要均匀涂抹，砖缝要填平，确保墙体的强度和密封性；（4）每砌一层砖后进行水平度和垂直度的测量，及时调整，确保砖砌施工质量；（5）在砖墙完成后，检查墙体的垂直度、水平度和强度，确保达到设计要求。
3. 砖墙防水处理阀门井砖墙的防水处理能够提高其使用寿命。
可以采用以下防水措施：（1）砌筑砖墙时，在砖缝中填充适当的防水材料，如沥青胶；（2）涂刷防水涂料，增强墙体的防水性能；（3）在砌筑砖墙之前，使用适当的防水膜覆盖基础，以防止水分渗透。
二、材料选用分析1. 砖块选用选用质量良好的砖块对于保证阀门井的稳定性和耐久性至关重要。
砖块应具有较高的抗压强度和耐久性，可以选择使用混凝土砖或砂浆砖。
2. 砂浆选用砂浆在砖砌施工中起着粘结和填充的作用。
选择质量稳定、粘结力强的砂浆可以确保砖墙的强度和耐久性。
目前市场上常见的砂浆材料有水泥砂浆、石灰砂浆和聚合物砂浆等，可以根据具体情况进行选择。
3. 防水材料选用阀门井作为一个暴露于外部环境的结构物，防水处理是必不可少的。
常用的防水材料有沥青胶、防水涂料和防水膜等。
选用质量好、耐久性强的防水材料可以有效防止水分渗透。
4. 基础材料选用阀门井的基础承载能力对其结构的稳定性至关重要。
阀门井砖砌施工方案施工技术要点与经验总结
阀门井砖砌施工方案施工技术要点与经验总结一、引言阀门井是工程建设中常见的设备之一，其用途是控制和调节液体或气体的流量。
阀门井的砖砌施工是确保井体结构牢固、稳定运行的重要环节。
本文将围绕阀门井砖砌施工方案、施工技术要点及施工经验进行总结和归纳，以期为施工人员提供参考和指导。
二、施工方案1. 测量和验收施工前应明确阀门井的位置和尺寸，在测量完成后进行验收，以确保符合设计要求的尺寸和位置。
2. 材料准备准备砖、水泥、砂子等建筑材料，并按照设计要求进行验收，保证质量合格。
3. 砌筑工艺（1）基层处理：清理阀门井基底，确保基底平整牢固。
（2）砌筑墙体：根据设计图纸，按照一定的砌筑顺序进行砖砌。
（3）砌筑顺序：先从底部开始逐渐往上砌筑，直到达到设计高度。
（4）灰缝处理：砌筑完一层后，用水泥砂浆填充灰缝，保证墙体的密实性和坚固性。
（5）阀门井顶板施工：在墙体顶部设置木方模板，浇筑混凝土，做好防水层处理。
三、施工技术要点1. 墙体砌筑（1）砖砌工艺：选用优质砖块，石灰、水泥等材料按照一定比例配制砂浆，保证墙体的强度和稳定性。
（2）交叉砌筑：交叉砌筑可提高墙体的稳定性，防止砖体倾斜或开裂。
2. 灰缝处理对于灰缝处理要注重以下几点：（1）砖与砖之间的灰缝应保持一定的宽度，以便留有空隙供砂浆填充。
（2）砂浆的浆体要适中，不宜过干或过湿，以免影响灰缝的填充效果。
3. 顶板施工阀门井的顶板施工要注意以下几点：（1）顶板的混凝土要经过充分的振捣，确保混凝土的密实性。
（2）配合钢筋的使用，增加顶板的强度和稳定性。
（3）顶板施工完成后，及时进行防水层的处理，防止水渗透。
四、施工经验总结1. 做好施工前的准备工作，确保基础牢固、材料合格，为施工打下坚实的基础。
2. 砖砌施工时，要注意交叉砌筑，保证墙体稳定性和强度。
3. 灰缝处理时，要控制好砂浆的浆体，保证灰缝的填充质量。
4. 顶板施工时，要充分振捣混凝土，配合钢筋的使用，确保顶板结实稳定，防止渗水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.闸阀井施工
土方开挖
阀门井采用人工进行开挖挖出的土方通过双胶轮车运至施工区外。
井底板
施工阀门外底板砼时采用汽车泵进行浇筑砼浇筑时从一端开始整体连续向前顺
序浇筑严禁留施工缝基础底板砼浇筑时施工人员在底板上铺设马道严禁任意乱
踩。
混凝土施工方案
1、砼的浇筑和振捣
(1)、浇筑混凝土之前应详细检查有关准备工作包括基槽、模板、预埋件及止水
设施等并做好记录。
(2)、入仓混凝土采取溜槽缓降措施如果入仓混凝土出现轻微的离析应采取人工
翻拌杜绝骨料分离现象。
(3)、浇入仓内的混凝土应随浇随半仓得堆积仓内若有粗骨料堆叠时应均匀地分
布于砂浆较多处绝不可用水泥砂浆覆盖以免造成内部蜂窝。如发现混凝土和易性
差严禁入仓已入仓的不合格混凝土必须清除。
(4)、混凝土浇筑应连续进行如因故中断且超过允许间歇时应按施工缝处理。浇
筑混凝土的允许间歇时间应通过试验确定。
(5)、施工缝的处理应符合下列要求
①、按混凝土的硬化程序采用凿毛冲洗或刷毛等方法清除老混凝土表层的水泥砂
浆薄膜和松弱层并冲洗干净排除积水。
②、混凝土强度到2. 5~1pa方可进行浇筑上层混凝土的准备工作临浇筑前水平
缝应铺一层厚2-3cm水泥砂浆垂直缝应刷一层净水泥浆。其水灰比应较混凝土减
少0.03-0.05。
③、新老结合面的混凝土应细致捣实。
三、砖砌井墙
1技术准备
a工程人员熟悉、审核施工图纸和设计说明熟悉各部位各工序的施工方法和技
术质量要求提出各种施工方案进行比较。
b根据现有的人力、设备、材料根据工期最优组合。将技术先进、施工方便、
经济合理的施工组织方案申报给发包方和监理单位审批后用以指导工程施工。
c根据图纸与现场施工计划提供各种材料订货单以及各种预埋件的定制单。
d做好材料试验与试配工作作为施工过程可靠的依据。
e对施工班组进行详细的技术和质量要求交底。
2、材料准备
砌砖工程的砖块为无裂缝、断块或过火的结块形体有棱有角表面平整、整洁。砌
筑前提交样品报请监理批准后方可使用。砼、钢筋砼、钢筋、水泥、砂石料及门
窗、各种贴面、屋面防水隔热等材料均要符合国家相关标准并经监理单位同意才
能使用。材料进场前有生产厂家提供的合格证书。
3、施工方法
砖砌体
在楼面上定出标高用M 7.50水泥砂浆或10细石砼找平使各段砖墙底部标高符合
设计要求。根据设定的轴线及图纸上标注的墙身尺寸在基础顶而上用墨线弹出墙
身轴线和墙体宽度线并分出门油口位置线。砖砌体的转角和交接处同时砌筑或设
置成斜槎。砖砌体砌到规定标高后如需等待下道工序施工则洒水养护且用潮湿的
草袋遮盖。砖砌体在砌筑完之后至少养护5天养护期内避免雨淋或曝晒。砌筑过
程中使用三皮一吊五皮一靠的方法把砌筑误差消灭在操作过程中。砌体墙面的灰
浆在砌筑时边砌筑边刮除以免影响而层粉刷。当该层砖砌体砌完后立即进行墙
面的清理。砌筑过程中注意拉结筋的正确预留。
2内外墙抹灰
先用拉线检查墙面平整垂直度决定抹灰厚度最薄处不小于7毫米再在墙的上角
各做一个标准灰饼大小5厘米见方厚度以墙面平整垂直决定然后根据两个灰饼
用拉线或线锤挂垂直线做墙面下角两个标准灰饼厚度以垂直为准。待灰饼稍干后
在上下灰饼之间抹上宽约5厘米的砂浆冲筋用木板刮平厚度与灰饼一致稍干
后可进行底层抹灰。
井盖
预制阀门井盖板砼浇筑时用捅尺和拉小线检查板厚、标高情况顶板砼浇筑完后表
面用刮杠刮平面层用木抹子搓平待砼初凝时表面需进行二次搓面然后面层覆盖
塑料薄膜砼拆模后应防止阳光暴晒砼浇筑完毕后在12小时内浇水养护养护时间
不少于14天待砼强度达到1.2Mpa时方可上人进行其它施工作业。
