阀门井施工方案砖砌一、工程概述本次阀门井施工旨在为管道系统中的阀门提供保护和操作空间，确保阀门的正常运行和维护。
砖砌阀门井具有结构稳定、耐久性好等优点，能够满足长期使用的需求。
二、施工准备1、技术准备熟悉施工图纸和相关规范，明确阀门井的尺寸、位置和设计要求。
进行技术交底，确保施工人员了解施工工艺和质量标准。
2、材料准备选用优质的红砖，其强度和规格应符合设计要求。
准备好水泥、砂、石子等材料，确保质量合格。
准备好井盖、井座等配套构件。
3、施工机具准备配备砌砖工具，如砖刀、抹子、灰桶等。
准备好运输工具，如手推车等。
准备好测量工具，如水准仪、全站仪、钢尺等。
4、现场准备清理施工场地，确保场地平整、无障碍物。
按照设计要求进行测量放线，确定阀门井的位置和尺寸。
三、施工工艺流程1、基础施工按照设计要求开挖基础，确保基础的尺寸和深度符合要求。
对基础进行夯实处理，确保基础的承载力满足要求。
在基础底部铺设一层混凝土垫层，厚度一般为 100mm。
2、砌筑井壁采用“三一”砌砖法进行砌筑，即一铲灰、一块砖、一揉压。
砌筑时要保证砖砌体的灰缝饱满，水平灰缝的砂浆饱满度不得低于80%，竖向灰缝不得出现透明缝、瞎缝和假缝。
每砌筑一层砖，要进行一次挂线检查，确保井壁的垂直度和平整度符合要求。
3、安装踏步在井壁上按照设计要求安装踏步，踏步应牢固可靠，间距均匀。
踏步安装完成后，要进行检查和调整，确保其符合使用要求。
4、井室施工井室的高度和尺寸应符合设计要求。
在井室内设置集水坑，以便排除积水。
5、盖板安装盖板应在井室砌筑完成后进行安装。
安装前要对盖板进行检查，确保其质量合格。
盖板安装要平稳、牢固，与井壁的连接处要密封严实。
6、井盖安装井盖应在盖板安装完成后进行安装。
安装前要对井盖进行检查，确保其质量合格。
井盖安装要平稳、牢固，与井座的连接处要密封严实。
四、质量控制要点1、砖的质量砖的强度、规格和外观质量应符合设计要求和相关标准。
严禁使用断裂、缺棱掉角的砖。
阀门井关于分类的详细讲解
传统阀门检查井分为砖砌阀门井和阀门井；按形状通常有圆形和方形两种；按阀门品种有闸阀，蝶阀，截止阀，球阀，水力控制阀，隔膜阀等；其管道与井体的连接方式通常是刚性连接。
砖砌阀门井有：砖砌圆形立式闸阀井、砖砌圆形立式蝶阀井、砖砌圆形卧式蝶阀井、砖砌水表井、砖砌圆形排气阀井、砖砌排泥阀（湿）井。
阀门井有：矩形立式闸阀井、矩形立式蝶阀井、矩形卧式蝶阀井、矩形水表井、矩形排气阀井。
砖砌井是通过红砖堆砌和水泥抹面而成，井是钢筋塑形和水泥浇筑而成，砖砌井和井自身的密封性一般，对于酸碱物质的腐蚀抵抗效果不佳，由于其自身属于刚性构筑物其承压能力较好，但是在产生土壤沉降或地质灾害时通常会出现井体崩塌现象。
之前镀锌钢管给水管因内壁结垢，生锈而引起的水质“二次污染”，现在给水管道多改为了无毒塑料给水管，塑料给水管与砖砌井、井之间的连接属于刚性连接，不能均匀沉降，连接口很容易开裂造成缝隙，从而造成地下水渗入井体内。
塑料阀门检查井是由高分子合成树脂制成的检查井，通常采用聚氯乙稀（PVC-U）、聚丙烯（PP）和高密度聚乙烯（HDPE）等通用塑料作为原材料，替代了红砖水泥，通过高温高压使原材料融化和高压注塑成型，塑料阀门检查井一般为圆形检查井（圆形受力最均匀），可适用于任何品种阀门的安装，连接方式主要以橡胶圈柔性连接为主，其他连接方式均可。
塑料阀门井的材料为高密度聚乙烯（HDPE），PE材质具有很好的柔韧性，可是刚度欠缺，结构筋外形设计就很好的将刚度与韧性结合起来（PE优良的柔韧性在抗寒，抗震，和地质沉降上具有很好的效果，结构筋设计让柔韧的PE具有了刚性环刚度可达8-10KN/㎡，使刚度和柔韧性达到了双效合一的效果）从而大大增强了塑料检查井的承压能力。
可以实现均匀沉降，防止漏水渗水现象，高密度聚乙烯高温高压注塑成型井体，自身密封效果好杜绝渗水，井筒与井体采用热缩套连接，同等材质融合后密闭效果佳。
井筒上可设内盖，通过橡胶圈密封，双重密封防水。

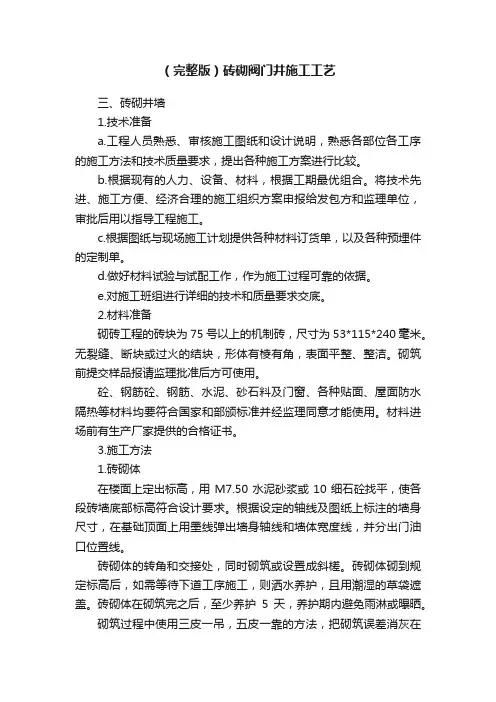

（完整版）砖砌阀门井施工工艺
（完整版）砖砌阀门井施工工艺三、砖砌井墙1.技术准备a.工程人员熟悉、审核施工图纸和设计说明，熟悉各部位各工序的施工方法和技术质量要求，提出各种施工方案进行比较。
b.根据现有的人力、设备、材料，根据工期最优组合。
将技术先进、施工方便、经济合理的施工组织方案申报给发包方和监理单位，审批后用以指导工程施工。
c.根据图纸与现场施工计划提供各种材料订货单，以及各种预埋件的定制单。
d.做好材料试验与试配工作，作为施工过程可靠的依据。
e.对施工班组进行详细的技术和质量要求交底。
2.材料准备砌砖工程的砖块为75号以上的机制砖，尺寸为53*115*240毫米。
无裂缝、断块或过火的结块，形体有棱有角，表面平整、整洁。
砌筑前提交样品报请监理批准后方可使用。
砼、钢筋砼、钢筋、水泥、砂石料及门窗、各种贴面、屋面防水隔热等材料均要符合国家和部颁标准并经监理同意才能使用。
材料进场前有生产厂家提供的合格证书。
3.施工方法1.砖砌体在楼面上定出标高，用M7.50水泥砂浆或10细石砼找平，使各段砖墙底部标高符合设计要求。
根据设定的轴线及图纸上标注的墙身尺寸，在基础顶面上用墨线弹出墙身轴线和墙体宽度线，并分出门油口位置线。
砖砌体的转角和交接处，同时砌筑或设置成斜槎。
砖砌体砌到规定标高后，如需等待下道工序施工，则洒水养护，且用潮湿的草袋遮盖。
砖砌体在砌筑完之后，至少养护5天，养护期内避免雨淋或曝晒。
砌筑过程中使用三皮一吊，五皮一靠的方法，把砌筑误差消灰在操作过程中。
砌体墙面的灰浆，在砌筑时，边砌筑边刮除，以免影响面层粉刷。
当该层砖砌体砌完后，立即进行墙面的清理。
砌筑过程中，注意拉结筋的正确预留。
2.内外墙抹灰先用拉线检查墙面平整垂直度，大致决定抹灰厚度（最薄处不小于7毫米）再在墙的上角各做一个标准灰饼，大小5厘米见方，厚度以墙面平整垂直决定，然后根据灾两个灰饼用拉线或线锤挂垂直线做墙面下角两个标准灰饼，厚度以垂直为准。
待灰饼稍干后，在上下灰饼之间抹上宽约5厘米的砂浆冲筋，用木板刮平，厚度与灰饼一致，待稍干后可进行底层抹灰。
阀门井砖砌施工工艺与材料选用分析
阀门井砖砌施工工艺与材料选用分析阀门井在城市建设和水利工程中扮演着重要的角色，负责控制管道中的液体或气体流动。
阀门井的施工工艺和材料选用对于保证其稳定性和使用寿命至关重要。
本文将分析阀门井砖砌施工工艺与材料选用的相关问题。
一、施工工艺分析1. 基础处理阀门井的基础处理是施工的首要工作。
应根据阀门井的尺寸和负荷特点，合理设计基础的宽度和深度。
基础的选用可以考虑采用钢筋混凝土基础，以确保结构的稳定和承载能力。
2. 砖砌施工阀门井的砖砌施工应遵循以下步骤：（1）验收墙体垂直度和水平度，确保墙体符合要求；（2）在墙体上划线，确定砖的粘贴位置，注意保证墙体的整体观感和几何尺寸的准确性；（3）使用适当的砂浆将砖块粘贴在墙体上，砂浆要均匀涂抹，砖缝要填平，确保墙体的强度和密封性；（4）每砌一层砖后进行水平度和垂直度的测量，及时调整，确保砖砌施工质量；（5）在砖墙完成后，检查墙体的垂直度、水平度和强度，确保达到设计要求。
3. 砖墙防水处理阀门井砖墙的防水处理能够提高其使用寿命。
可以采用以下防水措施：（1）砌筑砖墙时，在砖缝中填充适当的防水材料，如沥青胶；（2）涂刷防水涂料，增强墙体的防水性能；（3）在砌筑砖墙之前，使用适当的防水膜覆盖基础，以防止水分渗透。
二、材料选用分析1. 砖块选用选用质量良好的砖块对于保证阀门井的稳定性和耐久性至关重要。
砖块应具有较高的抗压强度和耐久性，可以选择使用混凝土砖或砂浆砖。
2. 砂浆选用砂浆在砖砌施工中起着粘结和填充的作用。
选择质量稳定、粘结力强的砂浆可以确保砖墙的强度和耐久性。
目前市场上常见的砂浆材料有水泥砂浆、石灰砂浆和聚合物砂浆等，可以根据具体情况进行选择。
3. 防水材料选用阀门井作为一个暴露于外部环境的结构物，防水处理是必不可少的。
常用的防水材料有沥青胶、防水涂料和防水膜等。
选用质量好、耐久性强的防水材料可以有效防止水分渗透。
4. 基础材料选用阀门井的基础承载能力对其结构的稳定性至关重要。
砖砌阀门井施工方案
砖砌阀门井施工方案砖砌阀门井施工方案一、工程概况本工程选用砖砌结构，主要用于安装阀门，并对阀门进行维护保养。
阀门井位于地下，为了方便检修和维修，井口直径为1.5米。
本施工方案以确保施工安全、质量和进度为目标，合理安排施工工序。
二、施工准备1.组织人员：确定施工组织人员，包括工程经理、技术员、砌筑工、机械操作工等。
2.材料准备：准备所需的砖、水泥、砂等施工材料，并检查材料质量。
3.机械设备：准备所需的施工机械设备，如吊车、搅拌机、灰浆泵等。
4.施工图纸：仔细阅读施工图纸，了解详细的施工要求。
5.工程标志：在施工现场进行标志，确保施工的顺利进行。
三、施工步骤1.地基处理：根据施工图纸要求，对井容地基进行挖掘，井深为4米。
清理地基底部，确保干净整齐，再施工井基础。
2.砌筑井壁：在地基底部铺垫一层砂浆，然后抹平，开始砖砌井壁。
选用高强度砖砌筑，采用水泥砂浆粘接，保证井壁的牢固性和耐久性。
3.阀门安装：在井口附近按照施工图纸要求预留适当位置用于阀门的安装。
根据阀门种类和规格进行调整，确保阀门的安装牢固可靠。
4.底板砌筑：在井壁施工结束后，进行底板的砌筑，选用耐腐蚀、耐压的混凝土材料。
确保底板平整平稳，同时预留检修通道。
5.顶板砌筑：底板砌筑完成后，进行顶板的砌筑，同样选用耐腐蚀、耐压的混凝土材料。
确保顶板的平整平稳，同时预留检修通道。
6.细部处理：对井壁、底板和顶板的接缝进行处理，确保防水、防渗漏等功能的实现。
7.清理整理：施工完成后，对施工现场进行清理整理，确保工地环境整洁。
四、施工安全措施1.组织人员必须具备相应的施工技能，严禁未经培训的人员上岗作业。
2.施工现场应设置明显的警示标志，禁止未经许可的人员进入。
3.施工过程中应使用合格的施工材料，并按照规定的比例进行搅拌。
以上就是砖砌阀门井施工方案的具体内容，通过合理安排工序、严格遵守施工安全措施，确保施工的质量和进度，以早日完成工程目标。
阀门井砖砌施工方案施工技术要点与经验总结
阀门井砖砌施工方案施工技术要点与经验总结一、引言阀门井是工程建设中常见的设备之一，其用途是控制和调节液体或气体的流量。
阀门井的砖砌施工是确保井体结构牢固、稳定运行的重要环节。
本文将围绕阀门井砖砌施工方案、施工技术要点及施工经验进行总结和归纳，以期为施工人员提供参考和指导。
二、施工方案1. 测量和验收施工前应明确阀门井的位置和尺寸，在测量完成后进行验收，以确保符合设计要求的尺寸和位置。
2. 材料准备准备砖、水泥、砂子等建筑材料，并按照设计要求进行验收，保证质量合格。
3. 砌筑工艺（1）基层处理：清理阀门井基底，确保基底平整牢固。
（2）砌筑墙体：根据设计图纸，按照一定的砌筑顺序进行砖砌。
（3）砌筑顺序：先从底部开始逐渐往上砌筑，直到达到设计高度。
（4）灰缝处理：砌筑完一层后，用水泥砂浆填充灰缝，保证墙体的密实性和坚固性。
（5）阀门井顶板施工：在墙体顶部设置木方模板，浇筑混凝土，做好防水层处理。
三、施工技术要点1. 墙体砌筑（1）砖砌工艺：选用优质砖块，石灰、水泥等材料按照一定比例配制砂浆，保证墙体的强度和稳定性。
（2）交叉砌筑：交叉砌筑可提高墙体的稳定性，防止砖体倾斜或开裂。
2. 灰缝处理对于灰缝处理要注重以下几点：（1）砖与砖之间的灰缝应保持一定的宽度，以便留有空隙供砂浆填充。
（2）砂浆的浆体要适中，不宜过干或过湿，以免影响灰缝的填充效果。
3. 顶板施工阀门井的顶板施工要注意以下几点：（1）顶板的混凝土要经过充分的振捣，确保混凝土的密实性。
（2）配合钢筋的使用，增加顶板的强度和稳定性。
（3）顶板施工完成后，及时进行防水层的处理，防止水渗透。
四、施工经验总结1. 做好施工前的准备工作，确保基础牢固、材料合格，为施工打下坚实的基础。
2. 砖砌施工时，要注意交叉砌筑，保证墙体稳定性和强度。
3. 灰缝处理时，要控制好砂浆的浆体，保证灰缝的填充质量。
4. 顶板施工时，要充分振捣混凝土，配合钢筋的使用，确保顶板结实稳定，防止渗水。
砖砌矩形阀门井工艺流程
为了防止阀门井内渗水，需要在矩形井身内部进行防水处理，采用防水涂料或者防水卷材，确保井内干燥。
七、清理验收
最后进行工地清理，清除施工现场的杂物和渣土，并对阀门井进行验收，确认符合设计要求和相关标准后，方可结束施工。
砖砌矩形阀门井工艺流程需要经过严格的操作和管理，确保施工质量和工程安全。只有严格按照工艺流程进行操作，做好相关的验收工作，才能保证阀门井的正常使用和长久服务。
砖砌矩形阀门确定阀门井的位置、尺寸和地形情况。根据设计图纸，准备所需的砖石材料、水泥、砂浆等施工材料和工具设备。确保施工现场清洁整洁，避免杂物和水泥渣等杂物对施工的影响。
二、基础处理
在确定的施工位置上进行地面开挖，根据设计要求进行基础处理，主要是进行基础的夯实和水平校准，确保基础牢固和水平。
三、矩形井身施工
根据设计图纸和测量结果，按照标高要求在基础上砌筑砖石井身，并根据设计要求设置检查孔、透气孔和排水孔等。矩形井身的砌筑需垂直、水平，砖缝应均匀，墙体应牢固，外观平整。
四、阀门安装
砌筑完成后，根据设计要求在预留位置处安装阀门，确保安装牢固，操作灵活，无卡滞现象。
五、井盖安装
井身砌筑完成之后，根据设计要求安装矩形井盖，确保井盖平整、牢固，并能够灵活开启和关闭，便于日常维护和检修。
砖砌阀门井施工方案
砖砌阀门井施工方案一、工程概况：本工程是针对水厂的阀门井进行砖砌施工，该井位于地下，主要用于控制水流的开关。
本工程的施工内容包括井壁砌筑、井盖施工、排水系统建设等。
二、施工准备：1.工地布置：根据现场情况，进行施工场地的清理、平整，确保施工空间的安全。
2.材料准备：准备砖块、水泥、沙子、砂浆等建筑材料以及所需的工具和设备，保证施工所需物资的准备充足。
3.安全措施：按照施工安全管理要求，设置警示标志，确保工人的施工安全。
三、施工步骤：1.地面开挖：根据设计要求，在地下开挖一个符合井的尺寸要求的坑。
开挖深度根据设计井的深度确定，开挖坑底要保持平整。
2.井壁砌筑：根据设计图纸，进行井壁的砌筑。
先将砖块沿着井壁一圈水平放置，砖与砖之间用砂浆粘结。
在砖与砖之间要保持一定的缝隙，用来排水和检修。
3.井盖施工：井壁砌筑完成后，进行井盖的施工。
井盖一般需要使用钢筋混凝土浇筑，首先进行钢筋的焊接和布置，然后浇筑混凝土。
浇筑混凝土后，进行养护。
4.排水系统建设：根据设计要求，在井底挖一个排水沟，将井底的积水引入排水沟，再将排水沟与上下游的水管相连，确保井内的排水畅通。
5.防渗漏处理：为了防止井壁渗漏，可以在井壁内涂刷一层防水涂料，提高井壁的防渗漏能力。
四、质量控制：1.建筑材料选用：确保使用符合标准的建筑材料，杜绝使用劣质材料，保证工程质量。
2.砖砌质量控制：根据设计要求，控制砖块砌筑的层数和缝隙，保证砖块之间的连接牢固。
3.混凝土质量控制：浇筑混凝土时，要控制水灰比，保证混凝土的强度和耐久性。
4.排水系统质量控制：排水沟和水管的连接要牢固，确保井内的积水能够顺利排出。
五、施工安全：1.施工现场要设置警示标志，保证工人的施工安全。
2.工人进行高处作业时要系好安全带，确保施工人员的人身安全。
3.使用施工机械时，要进行良好的维护和保养，确保机械设备的安全性能。
六、竣工验收：1.施工完成后，进行阀门井的检查和试运行，确保阀门井的功能正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砖砌闸阀井
标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
2.闸阀井施工
土方开挖
阀门井采用人工进行开挖挖出的土方通过双胶轮车运至施工区外。
井底板
施工阀门外底板砼时采用汽车泵进行浇筑砼浇筑时从一端开始整体连续向前顺序浇筑严禁留施工缝基础底板砼浇筑时施工人员在底板上铺设马道严禁任意乱踩。
混凝土施工方案
1、砼的浇筑和振捣
(1)、浇筑混凝土之前应详细检查有关准备工作包括基槽、模板、预埋件及止水设施等并做好记录。
(2)、入仓混凝土采取溜槽缓降措施如果入仓混凝土出现轻微的离析应采取人工翻拌杜绝骨料分离现象。
(3)、浇入仓内的混凝土应随浇随半仓得堆积仓内若有粗骨料堆叠时应均匀地分布于砂浆较多处绝不可用水泥砂浆覆盖以免造成内部蜂窝。
如发现混凝土和易性差严禁入仓已入仓的不合格混凝土必须清除。
(4)、混凝土浇筑应连续进行如因故中断且超过允许间歇时应按施工缝处理。
浇筑混凝土的允许间歇时间应通过试验确定。
(5)、施工缝的处理应符合下列要求
①、按混凝土的硬化程序采用凿毛冲洗或刷毛等方法清除老混凝土表层的水泥砂浆薄膜和松弱层并冲洗干净排除积水。
②、混凝土强度到 2.5~1pa方可进行浇筑上层混凝土的准备工作临浇筑前水平缝应铺一层厚2-3cm水泥砂浆垂直缝应刷一层净水泥浆。
其水灰比应较混凝土减少0.03-0.05。
③、新老结合面的混凝土应细致捣实。
三、砖砌井墙
1技术准备
a工程人员熟悉、审核施工图纸和设计说明熟悉各部位各工序的施工方法和
技术质量要求提出各种施工方案进行比较。
b根据现有的人力、设备、材料根据工期最优组合。
将技术先进、施工方便、经济合理的施工组织方案申报给发包方和监理单位审批后用以指导工程施工。
c根据图纸与现场施工计划提供各种材料订货单以及各种预埋件的定制单。
d做好材料试验与试配工作作为施工过程可靠的依据。
e对施工班组进行详细的技术和质量要求交底。
2、材料准备
砌砖工程的砖块为无裂缝、断块或过火的结块形体有棱有角表面平整、整洁。
砌筑前提交样品报请监理批准后方可使用。
砼、钢筋砼、钢筋、水泥、砂石料及门窗、各种贴面、屋面防水隔热等材料均要符合国家相关标准并经监理单位同意才能使用。
材料进场前有生产厂家提供的合格证书。
3、施工方法
砖砌体
在楼面上定出标高用M7.50水泥砂浆或10细石砼找平使各段砖墙底部标高符合设计要求。
根据设定的轴线及图纸上标注的墙身尺寸在基础顶而上用墨线弹出墙身轴线和墙体宽度线并分出门油口位置线。
砖砌体的转角和交接处同时砌筑或设置成斜槎。
砖砌体砌到规定标高后如需等待下道工序施工则洒水养护且用潮湿的草袋遮盖。
砖砌体在砌筑完之后至少养护5天养护期内避免雨淋或曝晒。
砌筑过程中使用三皮一吊五皮一靠的方法把砌筑误差消灭在操作过程中。
砌体墙面的灰浆在砌筑时边砌筑边刮除以免影响而层粉刷。
当该层砖砌体砌完后立即进行墙面的清理。
砌筑过程中注意拉结筋的正确预留。
2内外墙抹灰
先用拉线检查墙面平整垂直度决定抹灰厚度最薄处不小于7毫米再在墙的上角各做一个标准灰饼大小5厘米见方厚度以墙面平整垂直决定然后根据两个灰饼用拉线或线锤挂垂直线做墙面下角两个标准灰饼厚度以垂直为准。
待灰饼稍干后在上下灰饼之间抹上宽约5厘米的砂浆冲筋用木板刮平厚度与灰饼一致稍干后可进行底层抹灰。
井盖
预制阀门井盖板砼浇筑时用捅尺和拉小线检查板厚、标高情况顶板砼浇筑完后表面用刮杠刮平面层用木抹子搓平待砼初凝时表面需进行二次搓面然后面层覆盖塑料薄膜砼拆模后应防止阳光暴晒砼浇筑完毕后在12小时内浇水养护养护时间不少于14天待砼强度达到1.2Mpa时方可上人进行其它施工作业。
