一:概述
取样冷却器用于锅炉房或发电厂内汽水化验取样冷却，锅炉及热力系统中的水大都温度较高,而高水温不便于取样,也不便于测定,在取样中应加以冷却,所以要把取样点的样品引进取样冷却器进行冷却,一般要求保证流量在500-700mL/min时,样品能冷取到30-40度以下,满足中华人民共和国电力行业DL/T 457—91的标准。
取样的导管均采用不锈钢管,不能用碳钢管或黄铜管,以免样品在取样过程中被导管中的金属腐蚀产物污染。
取样冷却器适用于温度较高的液体和气体等介质取样，具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。
二、规格型号
QYL-159/0.32 QYL-219/0.40 0.38 QYL-245/0.45 0.45 QYL-273/0.54
三:订货说明
1：冷却器管程的工作压力与样品进口温度。
2：冷却取样后达到的温度（一般取样温度为35度左右）。
3：一般电厂选型常为：QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。
4：是否需组合式。
四、取样种类:
1．锅炉水的取样
锅炉水样品一般从汽包的连续排污管中取出，再引至冷却器。
取样点应尽量靠近排污管引出汽包的出口处，并尽量地装在引出汽包后的第一个排污阀门之前。
2．给水的取样
给水的取样点一般设在给水泵之后，省煤器之前的高压给水管上，应该是在给水管的垂直管路上接一小管，给水样品由此引至取样冷却器。
给水的取样管应设在给水加药后足以混匀的位置上。
3．凝结水的取样
凝结水的取样点一般设在凝结水泵出口处的凝结水管道上，不宜装在凝结水泵入口处，因凝结水泵入口处的压力低于大气压。
4．疏水的取样
疏水一般在疏水箱中取样。
取样点通常设在距疏水箱底300mm左右处。
5 将蒸汽样品通过取样冷却器,使其凝结成水。
蒸汽取样器中蒸汽流量一般为2 0-30kg/h。
对样品引出导管及冷却器的要求，与水的取样相同。

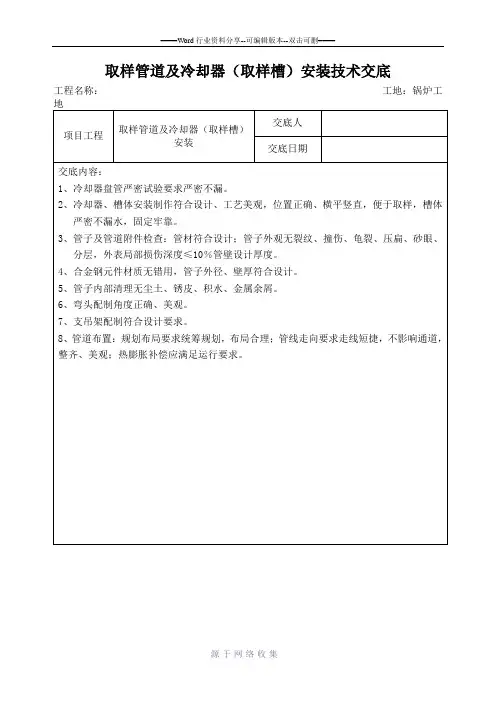

取样冷却器(取样槽)安装
工程名称：工地：锅炉工地项目工程取样管道源自冷却器（取样槽）安装交底人
交底日期
交底内容：
1、冷却器盘管严密试验要求严密不漏。
2、冷却器、槽体安装制作符合设计、工艺美观，位置正确、横平竖直，便于取样，槽体严密不漏水，固定牢靠。
3、管子及管道附件检查：管材符合设计；管子外观无裂纹、撞伤、龟裂、压扁、砂眼、分层，外表局部损伤深度≤10％管壁设计厚度。
4、合金钢元件材质无错用，管子外径、壁厚符合设计。
5、管子内部清理无尘土、锈皮、积水、金属余屑。
6、弯头配制角度正确、美观。
7、支吊架配制符合设计要求。
8、管道布置：规划布局要求统筹规划，布局合理；管线走向要求走线短捷，不影响通道，整齐、美观；热膨胀补偿应满足运行要求。
被交底人签字：
化验室水质采样方法操作规程
化验室水质采样方法操作规程一、引用标准GB/T6907—2005锅炉用水和冷却水分析方法水样的采集方法标准二、水样的采集（一）取样装置：1、硬质玻璃磨口瓶：常用的水样容器之一，但不宜存放测定痕量硅、钠、钾、硼等成分的水样。
2、聚乙烯瓶：使用最多的水样容器，但不宜存放测定重金属、铁、铜、有机物等成分的水样。
3、特定的水样容器：有些特定需要使用特定的水样容器，应遵守有关标准的规定。
如溶解氧、含油量等。
（二）采集水样的方法：1、取样器的安装和取样点的布置应根据锅炉的类型、参数、水质检测的要求(或试验要求)进行设计、制造、安装和布置，以保证采集的水样有充分的代表性。
2、除低压锅炉外除氧水，给水的取样管均采用不锈钢管制造。
3、除氧水、给水、锅水的取样装置，必须安装冷却器取样，冷却器应有足够的冷却面积，并接在能连续供给足够冷却水量的水源上，以保证水样流量约为700mL/min，水样温度应在30～40℃之间。
4、取样冷却器应定期检修和清除水垢。
锅炉大修时应安排人检修取样器和所属阀门。
5、取样管道应定期冲洗(至少每周一次)。
作系统分析取样前要冲洗有关取样管道，并适当延长冲洗时间。
冲洗后应隔1～2h方可取样，以确保水样有充分的代表性。
6、测定除氧水中的溶解氧和汽机凝结水，其取样阀的盘根和管道应严密不漏空气。
7、采集天然水样时，应根据试验目的选用取样器，不同深度取样器以及泵式取样器进行取样。
8、采集地表水或普通井水时，应将取样瓶浸入水面以下0.5m处取样，并在不同地点采集混合成供分析用的水样。
9、根据试验要求，需要采集不同深度的水样时，应对不同部位的水样分别采集。
（三）水样采集的要求：1、采集有取样冷却器的水样时应调节冷却水的取样阀门，使水样流量在500～700mL/min，温度为30～40℃的范围内，且流速稳定。
2、采集给水、锅水水样时原则上应是连续流动的水。
采集其它水样时应先将管道中的积水放尽并冲冼后方可取样。
汽水取样器
炉水取样器,炉水取样装置炉水取样器概述炉水取样器用于锅炉房或电厂内汽水化验取样冷却，取样冷却器即用于温度较高的液体和气体等介质换热。
锅炉及热力系统中的水大都温度较高，而高水温不便于取样测定化验，所以在取样中应加以冷却，即把取样点的样品引进取样冷却器进行冷却,取样时一般要求保证流量在500-700mL/min时,样品能冷取到30-40度以下,满足中华人民共和国电力行业DL/T 457—91的标准。
炉水、汽样品的采集是保证分析结果准确性的一个重要的步骤，因此需要从锅炉及其热力系统的各个部位取出具有代表性的水汽样品。
就需要选取好取样器及取样冷却器。
取样器和取样冷却器是用于锅炉房或发电厂内汽水化验取样及冷却，锅炉及热力系统中的水大都温度较高,而高水温不便于取样,也不便于测定,在取样中应加以冷却,所以要把取样点的样品引进取样冷却器进行冷却,一般要求保证流量在500-700mL/min时,样品能冷取到30-40度以下：炉水取样器种类:1．锅炉水的取样锅炉水样品一般从汽包的连续排污管中取出，再引至冷却器。
取样点应尽量靠近排污管引出汽包的出口处，并尽量地装在引出汽包后的第一个排污阀门之前。
2．给水的取样给水的取样点一般设在给水泵之后，省煤器之前的高压给水管上，应该是在给水管的垂直管路上接一小管，给水样品由此引至取样冷却器。
给水的取样管应设在给水加药后足以混匀的位置上。
3．凝结水的取样凝结水的取样点一般设在凝结水泵出口处的凝结水管道上，不宜装在凝结水泵入口处，因凝结水泵入口处的压力低于大气压。
4．疏水的取样疏水一般在疏水箱中取样。
取样点通常设在距疏水箱底300mm左右处。
5．蒸汽的取样（1）在采集蒸汽样品时,应将蒸汽样品通过取样冷却器,使其凝结成水。
蒸汽取样器中蒸汽流量一般为20-30kg/h。
对样品引出导管及冷却器的要求，与水的取样相同。
（2）取样器应装设在蒸汽流动稳定的管道内，并远离阀门、弯头等地方，如流速不相等，饱和蒸汽会在取样器附近发生汽流转弯现象，使取样的样品杂质含量偏高或偏低，样品不具代表性。

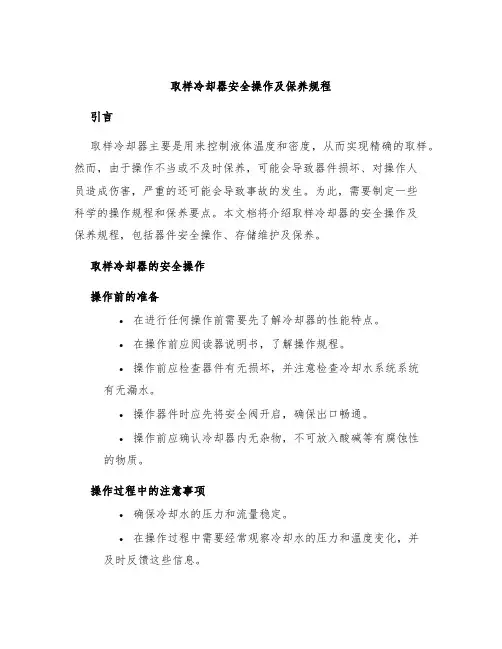

取样冷却器安全操作及保养规程
取样冷却器安全操作及保养规程引言取样冷却器主要是用来控制液体温度和密度，从而实现精确的取样。
然而，由于操作不当或不及时保养，可能会导致器件损坏、对操作人员造成伤害，严重的还可能会导致事故的发生。
为此，需要制定一些科学的操作规程和保养要点。
本文档将介绍取样冷却器的安全操作及保养规程，包括器件安全操作、存储维护及保养。
取样冷却器的安全操作操作前的准备•在进行任何操作前需要先了解冷却器的性能特点。
•在操作前应阅读器说明书，了解操作规程。
•操作前应检查器件有无损坏，并注意检查冷却水系统系统有无漏水。
•操作器件时应先将安全阀开启，确保出口畅通。
•操作前应确认冷却器内无杂物，不可放入酸碱等有腐蚀性的物质。
操作过程中的注意事项•确保冷却水的压力和流量稳定。
•在操作过程中需要经常观察冷却水的压力和温度变化，并及时反馈这些信息。
•不可随意更改设定温度或关停冷却器。
•警惕温度过高或者过低，及时处理器件问题。
•严禁使用不合适的工具或方式进行操作。
•在操作过程中不可拆卸或更换部件，除非对操作者有较高的技术要求。
操作后的工作•操作结束后需将设备进行清洗，在清洗完毕之后进行存储库房。
•在存储期间应定期进行维护和防腐处理。
•确保冷却水系统管路通畅。
•保持器件周围环境干燥。
取样冷却器的保养规程及时进行维护对于延长取样冷却器的使用寿命以及保护操作人员的安全至关重要。
以下是取样冷却器保养规程：保养前的准备在保养之前应准备好所需要的工具和零件，同时需要确认下列事项：•确认冷却器的使用时间，进行定期检测•检查冷却器设备是否损坏或有异常，必要时更换损坏部件•了解冷却水的硬度和PH值，定期进行冷却水更换或加硬度放置溶液•确定器件存储区域，定期清理存储区域并做好存放器件的标注工作保养过程定期进行维护及清洁工作是保证取样冷却器正常运转和延长器件寿命的保证。
以下为具体保养过程：1.检查冷却水的流量、压力和温度是否正常，并按照说明书进行调节。
2.检查冷却系统的渗漏，并及时维护。

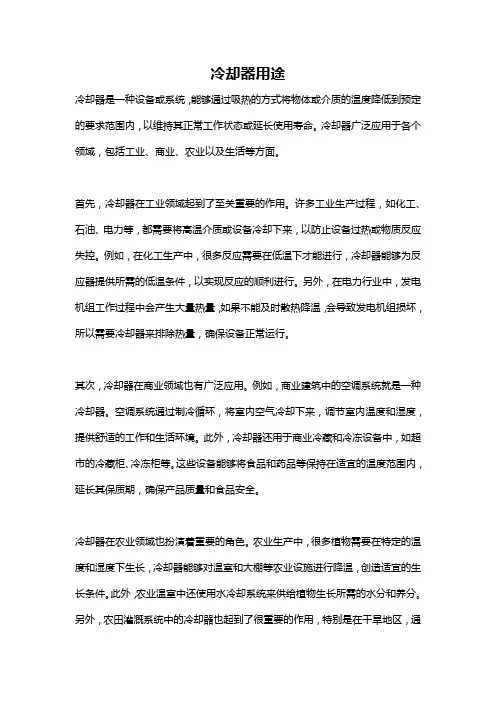

冷却器用途
冷却器用途冷却器是一种设备或系统，能够通过吸热的方式将物体或介质的温度降低到预定的要求范围内，以维持其正常工作状态或延长使用寿命。
冷却器广泛应用于各个领域，包括工业、商业、农业以及生活等方面。
首先，冷却器在工业领域起到了至关重要的作用。
许多工业生产过程，如化工、石油、电力等，都需要将高温介质或设备冷却下来，以防止设备过热或物质反应失控。
例如，在化工生产中，很多反应需要在低温下才能进行，冷却器能够为反应器提供所需的低温条件，以实现反应的顺利进行。
另外，在电力行业中，发电机组工作过程中会产生大量热量，如果不能及时散热降温，会导致发电机组损坏，所以需要冷却器来排除热量，确保设备正常运行。
其次，冷却器在商业领域也有广泛应用。
例如，商业建筑中的空调系统就是一种冷却器。
空调系统通过制冷循环，将室内空气冷却下来，调节室内温度和湿度，提供舒适的工作和生活环境。
此外，冷却器还用于商业冷藏和冷冻设备中，如超市的冷藏柜、冷冻柜等。
这些设备能够将食品和药品等保持在适宜的温度范围内，延长其保质期，确保产品质量和食品安全。
冷却器在农业领域也扮演着重要的角色。
农业生产中，很多植物需要在特定的温度和湿度下生长，冷却器能够对温室和大棚等农业设施进行降温，创造适宜的生长条件。
此外，农业温室中还使用水冷却系统来供给植物生长所需的水分和养分。
另外，农田灌溉系统中的冷却器也起到了很重要的作用，特别是在干旱地区，通过冷却器提供的冷水灌溉，可以减少土壤温度的升高，提高作物的产量和质量。
最后，冷却器在生活中也有很多应用。
家用电器中的冷藏柜、冰箱、空调等设备都是冷却器的应用。
这些设备通过制冷循环，将高温的空气或物品冷却下来，提供舒适的家居环境，储存食物和保鲜食材。
另外，冷却器还被广泛用于医疗设备中，如核磁共振仪、X光机等。
这些设备在工作过程中会产生大量的热量，需要冷却器来散热，以确保设备正常工作，并避免对患者产生不良影响。
综上所述，冷却器作为一种重要的热交换设备，广泛应用于各个领域。
取样冷却器设备工艺原理
取样冷却器设备工艺原理在金属材料加工过程中，取样是一项必不可少的工艺，通过取样可以检测金属材料的物理、化学性质以及结构组织等方面的信息，为后续的加工、热处理、检测提供重要参考。
在取样过程中，为了不破坏样品的组织结构，需要采用适当的冷却工艺，冷却器就是为此而设计的一种设备。
取样冷却器的分类根据冷却介质的不同，取样冷却器可以分为水冷、油冷、气冷等类型。
水冷取样冷却器水冷取样冷却器是一种常见的取样冷却器，它的工作原理是通过在样品表面喷洒过冷水来快速冷却样品。
水冷极具危险性，它能带来比很多油的能量都要高的瞬间冲击力，因此需要在使用过程中格外小心。
水冷取样冷却器适用于大多数合金材料，但不适用于热处理工艺要求特别高的材料。
油冷取样冷却器油冷取样冷却器的工作原理是通过在样品表面涂抹或浸泡在油中来冷却样品。
油冷的加工精度高于水冷，但随着加热温度的升高，油冷时需要使用更高质量、更昂贵的冷却剂。
油冷取样冷却器适用于高温高硬度合金材料。
气冷取样冷却器气冷取样冷却器的工作原理是利用空气对样品进行冷却。
相对于水冷和油冷，气冷具有着很大的优点，例如易于操作、安全性高，能够快速地温度下降等。
气冷取样冷却器适用于钢铁成型、热处理、表面处理以及其他一些高温金属材料。
取样冷却器的使用在使用取样冷却器时需要注意以下几点：清洗取样冷却器在取样之前必须保证取样冷却器的清洁，不能出现杂质或污渍。
可以使用酸洗或化学清洗的方法来清洁取样冷却器。
根据材料选择冷却器不同的材料对应着不同的冷却器，所以在使用时需要根据具体材料来选择合适的冷却器。
控制冷却时间对于某些需要快速冷却的材料，冷却时间需要严格控制。
一般情况下，样品在40℃以下的倍数温度下保持一定时间后立即进行冷却，才能确保得到满意的试件。
取样冷却器的优点相对于其它取样工艺，使用取样冷却器具有以下优点：快速冷却样品取样冷却器能够在短时间内快速冷却样品，从而保证了取样的精度和准确度。
特别是对于高温高硬度合金材料，如果不采用取样冷却器进行冷却，很难得到准确的试件，对研究及工艺决策都将产生很大的影响。
蒸汽取样冷却器参数
蒸汽取样冷却器参数
蒸汽取样冷却器的参数主要有：
1、工作压力：一般以空气压力表示，单位为帕斯卡（Pa），其中1Pa=1N/m2;
2、冷凝水流量：是指在正常操作条件下，冷凝水流量必须大于蒸汽流量，并保证冷凝水能够覆盖取样冷却器内部管道壁；
3、取样温度：指定义取样温度，通常为室温或最低温度，单位为℃。
4、管道直径：一般按照管道直径大小来确定取样冷却器的类型，通常以毫米（mm）来表示；
5、管道长度：一般以米（m）来表示；
6、进出口折流形式：其中包括直管形式、180°U型形式、90°L型形式等；
7、取样冷却器材料：一般用不锈钢制成，以耐高温、耐腐蚀性能较好的304不锈钢为主，也可以使用其它材料；
8、连接形式：取样冷却器的连接形式一般有法兰连接和焊接连接两种，对于大口径蒸汽取样冷却器，一般采用焊接连接。
取样冷却器冷却面积的计算
取样冷却器冷却面积的计算
1: 如果已知样品流量、冷却水温度及样品的初始条件，则取样冷却器所需冷却面
积可由式(A1)求得：
A= f •1.0029/3600Δtm•U (A1)
式中A——所需冷却面积，m2；
f——样品流量，L/h；
Δtm——平均温差，℃；
U——整体热交换系数(对双层螺旋管及浸液式冷却器均取U=200)。
当样品为过热蒸汽时，对每100℃过热度，应在由式(A1)计算出的冷却面积基
础上增加12.6%。
2: 平均温差可由式(A2)求得：
Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)
式中
Δtm——平均温差，℃；
t1——冷却器进口样品温度，℃；
t2——冷却器进口样品温度，℃；
T1——冷却器进口冷却水温度，℃；
T2——冷却器出口冷却水温度，℃。
3: 冷却器螺旋管可由一组具有所需冷却面积的连续盘管构成，也可由两组螺旋管内外排列构成。
如何选择取样冷却器
