偏析的概念
枝 晶 偏 析
枝晶偏析的描述：
当不考虑固相中的扩散 时，用Scheil方程式描述：
C S k 0 C 0 (1 f S )
k 0 1
应该指出的是，Scheil方程是在假定 固相没有溶质扩散的条件下导出的，是 一种极端情况。实际上，特别是在高熔 点合金中，如碳、氮这些原子半径较小 的元素在奥氏体中扩散往往是不可忽视 的。
（a)两个晶粒并排生长
晶 界 偏 析
两个晶粒彼此面对面生长，在固 /液界面处溶质被排出（k0 < 1）， 此外，其他低熔点的物质也会被排挤 到固/液界面，即在它们之间富集大 量溶质和低熔点物质；当两个晶粒相 遇时形成晶界，最后凝固的晶界部分 将含有较多的溶质和其它低熔点物质， 从而造成晶界偏析，如图（b）所示
表10.2几种元素在钢锭中的枝晶偏析度Se 元素 Se S 2.0 P 1.5 C 0.6 W 0.6 V 0.4 Mo 0.4 Si 0.2 Cr 0.2 Mn 0.15 Ni 0.05
枝
晶
偏
析
冷却速度的影响 冷却速度v0对枝晶偏析的影响是通过和s体现的。
fS C S k 0C 0 1 1 k0
图6-7表示Cu-Sn8%合金单相 凝固时铸态组织中Sn在枝晶横截 面分布的等浓度线。已知Cu-Sn 合金的平衡分配系数K0=0.36，如 不考虑溶质在固相中的扩散，枝 干中心Sn的浓度应为K0C0=2.9%小 于6%。这说明溶质原子在固相中 的扩散是不可忽视的。
枝
晶
偏
析
当考虑固相中有扩散、液相均匀 混合时描述为：
一、晶间液体的流动对宏观偏析的影响
以Al-Cu4.5%合金为例，分析v/u对宏观偏析的影响（如图612）。该合金的凝固收缩系数为β=0.057。
当
，即 1
0 . 006
q 1
将代入公式（6-1），公式（6-1）与Scheil 方程完全一样，这说明在所选取的局部地区 （体积单元）其平均固相成分 C s C 0 ，无 宏观偏析。这里不难看出，不产生宏观偏析 的条件： 一是 与 两者的方向相反；
图10-3 胞状生长时溶质分布示意图
三、微观偏析的防止和消除
枝晶偏析是不平衡结晶的结果，在热力学上是不稳定的，如能设法使溶质原 子进行充分扩散即能消除枝晶偏析。把铸件加热到低于固相线100～200℃，长 期 保温，使溶质原子充分扩散，则可减轻或消除枝晶偏析。此即为均匀化退火。 图6-10为图6-4所示的Cu-Ni合金经均匀化退火后的组织及与之相对的特征X 射线强度曲线，可以看出，枝晶偏析基本消除。
化学成分的不均匀性
偏析也可根据铸件各部位的溶质浓度CS与合金原始平均浓度C0的偏 离情况分类。凡CS＞C0者，称为正偏析，CS＜C0者，称为负偏析。 这种分类不仅适用于微观偏析也适用于宏观偏析。 偏析是铸件的主要缺陷之一。偏析对铸件质量影响很大，主要表现 在以下几个方面： （1）微观偏析使晶粒范围内的物理和化学性能产生差异，影响铸件 的力学性能。有时使铸件难于加工。 （2）晶界偏析往往有更大的危害性，由于偏析使得低熔点共晶容易 集中在晶粒边界，即增加铸件在收缩过程中产生热裂的倾向性，又 能降低铸件的塑性。 （3）宏观偏析使铸件各部分的理学性能和物理性能产生很大差异， 影响铸件的使用寿命和工作效果。
一、晶间液体的流动对宏观偏析的影响
研究发现，液态金属沿枝晶间的流动对铸件产生宏观 偏析起着重要的作用。金属沿枝晶间流动的原因主要是： 1）熔体本身的流动驱使固液两相区内的液体流动； 2）由于凝固收缩的抽吸作用促使液体流动； 3）由于密度差而发生的对流。 在凝固过程中铸件中存在温差，因此，在同一时刻 铸件各处未凝液相的数量是不同的。
CS
fS k 0C 0 1 1 k0
由此可知，枝晶偏析的产生主要决定于 ：①溶质元素的分配系数k0和扩散系数DS ，②冷却条件和枝晶间距。 各种元素在不同合金系中的分配系数k0和 扩散系数DS是不同的，因此，枝晶偏析程度也 不同。分配系数k0愈小(k0 ＜1时)或k0愈大(k0 ＞1时)，或扩散系数DS愈小，则枝晶偏析愈严 重。因此，可用l1- k0l定性地衡量枝晶偏析的 程度。 l1- k0l愈大，枝晶偏析愈严重， l1k0l称为偏析系数。
枝 晶 偏 析
某元素在铸件中的枝晶偏析程度因其 它元素存在而又相当大的变化。例如，硫、 磷在碳钢中的枝晶偏析程度与碳含量有关， 如图10.5所示。 随着碳含量的增加，硫、磷在碳钢中的 枝晶偏析程度明显增加。这可能是由于碳改 变了硫、磷在钢中的分配系数和扩散系数的 缘故。 晶内偏析是不平衡结晶的结果，在热力 学上是不稳定的。如果采取一定的工艺措 施，使溶质进行充分扩散，就能够消除晶 内偏析。生产是那个常采用扩散退火或均 匀化退火来消除晶内偏析。
三、微观偏析的防止和消除
均匀化退火时间取决于枝晶间距和扩散系数。所以凡能细化晶 粒的措施，如提高冷却速度，加入晶粒细化剂等，减轻微观偏 析，再通过均匀化退火处理，可消除。 对合金进行孕育处理或加入某些元素往往能使树枝状晶的尺 寸或单位面积上的树枝状晶的数量发生变化，这将改变枝晶内的 溶质分布。 但是晶界上存在的稳定化合物，如氮化物、硫化物和某些碳 化物，即使采用均匀化退火往往也无能为力。因此，对于这些化 合物所引起的晶界偏析，应该从减少合金中氮、硫的含量入手。
Ni-Cu合金的铸态组织（SEM）
枝 晶 偏 析
铸钢组织也呈树枝状，其中先结 晶的枝杆中心含碳量较低，后结晶出 的分枝含碳量较高，枝晶间含碳量更 高，树枝晶中这种化学成分不均匀的 现象，称为枝晶偏析，因为他属于 一个晶粒范围的成分不均匀，所以也 称为晶内偏析。 图6-5表示用电子探针所测定低 合金钢溶液中生成的树枝状晶各截面 得溶质等浓度线。从中可以清楚看出 溶质在一次分枝、二次分枝以及晶内 的分部。
图10.5碳对硫磷在铸锭 中枝晶偏析的影响
晶 界 偏 析
在合金凝固过程中，溶质元素和非金属夹杂物富集于晶界， 使晶界与晶内的化学成分出现差异，这种成分不均匀现象 称为晶界偏析。晶界偏析的产生有两种情况，如图10-2所 示。 两个晶粒并排生长，晶界平 行于生长方向，由于表面张力 平衡条件的要求，在晶界与液 相交界的地方，会出现一个凹 槽，深度可达10 ~ 8 μm。此 处有利于溶质原子的富集，凝 固后就形成了晶界偏析，如图 （a）所示。
10-1 微 观 偏 析
微观偏析按其形式分为胞状偏析、枝晶偏析和晶界偏析。 它们的表现形式虽不同，但形成的机理是相似的，都是合金 在结晶过程中溶质再分配的必然结果。 一、晶内偏析（枝晶偏析）
晶内偏析产生于具有结晶温度 范围，能形成固溶体的合金中，在 铸造条件下，当合金冷却较快时， 将形成不平衡结晶。 现在用图6-1说明固溶体合金C0 成分的不平衡结晶过程。
D S S
2
曾认为，冷却速度愈大，枝晶偏析愈严 重。由上述结果可知，这种看法是不全面 的。增大冷却速度有时反而减轻枝晶偏析， 甚至当冷却速度增大到某一临界值(106～ 108℃/s)时，不仅固相的扩散不能进行， 液相中的扩散也被抑制，反而得到成分均 匀的非晶态组织。
图为冷速对镁合金 (Mg-0.2Ca)中Ca的 枝晶偏析的影响。可以看出，即使冷却速 度很小，SR仍大于1，这表明铸锭中仍存在 枝晶偏析，且随冷却速度的增大而增大。 当冷却速度增大到某一值后，再继续增加 冷却速度，枝晶偏析程度减轻。
第10章 化学成分的不均匀性
凝
液 态 金 属
降温凝固
固
缺
气泡
陷
气孔
滞留
气体元素 过饱和析出 杂质元素 非平衡凝固
化合物
低熔点共晶
夹渣
成分偏析
受 拘 束
热裂纹
应力 变形 缩孔 缩松 冷裂纹
体积 收缩
化学成分的不均匀性
铸件(锭)中化学成分不均匀的现象称为偏析。由于金属凝固过 程中的选分结晶，导致晶体中的偏析是不可避免的。偏析分为 两种： 微观偏析——晶粒尺寸范围（包括晶界）里的化学成分不均匀 现象。 宏观偏析——铸坯整个断面上化学成分不均匀现象。 偏析的分类 微观偏析 ：晶内偏析（枝晶偏析），晶界偏析 宏观偏析 ：正偏析，逆偏析，V型偏析和逆V型偏析， 带状偏析，重力偏析
0.01 0.01 ～ ～ 0.03 0.04
0.00 0.30 0.50 0.20 1.00 1.00 1.00 1.00 2 ～ ～ ～ ～ ～ ～ ～ ～ 1.0 4.0 1.20 4.0 2.50 4.50 3.0 0.10
1.00～ 8.0
偏析系数|1－ k0|
0.94
0.90
0.87
0.74
D S S局部凝固时间 S－枝晶间距一半
几种元素在铁中的k0和l1- k0l示于表10-1。可以看 出碳钢中，S、P、C是最易产生枝晶偏析的元素。
表10-1不同元素在铁中的偏析系数
元 素 P S B C V Ti M0 Mn Ni Si Cr
质量分数(%)
一、晶间液体的流动对宏观偏析的影响
1、产生宏观偏析的条件
当考虑枝晶间有液体流动时，枝晶的溶质分布可用 下式描述
C
* s
k 0 c 0 1 f s
k 0 1
q
q 1 1
β—凝固收缩率; μ—等温线移动速度; ν—液体沿μ方向的流动分速度； * C —固液界面上固相的溶质浓度；
0.62
0.53
0.51
0.86
0.65
0.35
0.34
枝
晶
偏
析
枝晶偏析比SR
SR 枝晶中最高溶质浓度 枝晶中最低溶质浓度
枝晶偏析的大小可用枝晶 偏析度Se
Se C m ax C m in C0
材料科学名词解释
材料科学名词解释1空间点阵：组成晶体的粒子（原子、离子或分子）在三维空间中形成有规律的某种对称排列，如果我们用点来代表组成晶体的粒子，这些点的空间排列就称为空间点阵。
2合金：由两种或两种以上金属和非金属通过一定方法合成的具有金属性质的材料。
奥氏体：溶于γ中的碳，铁中形成的填隙固溶体，具有面心立方结构和非磁性4反向偏析5滑移系：在塑性变形中,单晶体表面的滑移线并不是任意排列的,它们彼此之间或者相互平行,或者互成一定角度,表明滑移是沿着特定的晶面和晶向进行的,这些特定的晶面和晶向分别称为滑移面和滑移方向。
一个滑移面和其上的一个滑移方向组成一个滑移系。
6.伯杰矢量：伯杰矢量是描述位错本质的重要物理量。
它反映了由伯杰电路中的位错引起的晶格畸变的总累积。
7柯氏气团：金属内部存在的大量位错线，在刃型位错线附近经常会吸附大量的异类溶质原子（大小不同吸附的位置有差别）,形成所谓的“柯氏气团”。
8动态再结晶：指金属在热变形过程中的再结晶。
9冷加工：通常指金属的切削加工。
用切削工具(包括刀具、磨具和磨料)把坯料或工件上多余的材料层切去成为切屑，使工件获得规定的几何形状、尺寸和表面质量的加工方法。
交叉滑移：在晶体中，两个或多个滑移面同时或交替地沿着一个共同的滑移方向滑移。
这种滑移称为交叉滑移。
11晶胞：能完整反映晶体内部原子或离子在三维空间分布之化学-结构特征的平行六面体单元。
其中既能够保持晶体结构的对称性而体积又最小者特称“单位晶胞”，但亦常简称晶胞。
12线缺陷：线缺陷是指二维尺度小、三维尺度大的缺陷。
它的特点是在两个方向上尺寸小，在其他两个方向上延伸长，也称为一维缺陷。
位错是晶体中原子平面位错的集中形式。
第13阶段：根据系统中物质的不同形态和分布，系统分为第15阶段共析和包晶反应16上坡扩散：转变时会发生浓度低的向浓度高的方向扩散，产生成分的偏聚而不是成分的均匀化，这种扩散现象通常称为上坡扩散。
17.完全位错和不完全位错：晶体中也可能形成Berger矢量小于滑移方向原子间距的位错，即Berger矢量不是从一个原子到另一个原子，而是从原子位置到节点之间的某个位置。
正负偏析元素
正负偏析元素（最新版）目录1.引言2.正负偏析元素的定义3.正负偏析元素的应用4.正负偏析元素的优缺点5.结论正文1.引言在化学和科学领域中，正负偏析元素是一个非常重要的概念。
这种元素具有独特的电子结构和化学性质，被广泛应用于各种科学研究和工业生产过程中。
在本文中，我们将详细介绍正负偏析元素的定义、应用、优缺点等方面的知识。
2.正负偏析元素的定义正负偏析元素，又称为偏析元素，是指在化学反应过程中，能够引起反应物偏离原来平衡状态的一种元素。
这种元素在反应过程中起着催化剂的作用，能够改变反应速率，但不参与反应本身。
正负偏析元素分为正偏析元素和负偏析元素，它们分别具有不同的电子结构和化学性质。
3.正负偏析元素的应用正负偏析元素在化学和科学领域中具有广泛的应用。
其中，正偏析元素常用于催化氧化还原反应、分解反应等，而负偏析元素则常用于催化加成反应、聚合反应等。
正负偏析元素还可以用于制备高分子材料、生物医药、环境保护等领域。
4.正负偏析元素的优缺点正负偏析元素具有许多优点，例如催化活性高、稳定性好、可控性强等。
这些优点使得它们在化学反应和科学研究中具有重要的作用。
然而，正负偏析元素也存在一些缺点，如毒性、易燃易爆、制备困难等。
这些问题需要科学家们在研究和应用正负偏析元素时进行充分的考虑和解决。
5.结论正负偏析元素是一种具有重要意义的化学元素，具有独特的电子结构和化学性质，被广泛应用于各种科学研究和工业生产过程中。
虽然正负偏析元素存在一些缺点，但随着科学技术的不断发展，相信这些问题将得到更好的解决。
固溶体偏析的原因
固溶体偏析的原因1.引言1.1 概述固溶体偏析是一种常见的现象，指的是在固溶体中某些成分的含量在晶体内部不均匀分布的情况。
尽管固溶体在外观上看起来均匀无缺，然而实际上它们可能在微观层面上存在着不均匀的化学成分。
固溶体是由两种或更多种不同的物质混合而成的固体，其中一种物质被称为溶质，另一种物质被称为基质。
在理想的固溶体中，溶质是均匀地分布在基质中的，并且没有任何区域出现不均匀性。
然而，在一些情况下，由于各种原因，固溶体中的溶质无法实现完全均匀的分布，出现了固溶体偏析现象。
固溶体偏析可以由多种原因引起。
首先，化学成分的不均匀分布可能是固溶体偏析的一个主要原因。
当固溶体中的溶质在晶体生长过程中无法均匀地分布时，就会产生偏析现象。
这可能是由于不同成分在晶格中的溶解度不同，或者是由于外部条件（如温度和压力）的变化导致了溶质的不均匀分布。
其次，温度梯度也是导致固溶体偏析的常见原因之一。
当固溶体处于温度梯度环境中时，温度的差异会导致溶质在晶体内部的分布出现不均匀性。
高温区域中的溶质更容易溶解，而低温区域中的溶质则相对不易溶解，从而形成不均匀的分布。
总之，固溶体偏析是由于化学成分的不均匀分布和温度梯度的存在而引起的。
深入了解固溶体偏析的原因对于我们理解和控制固溶体的性质和行为至关重要。
通过采取适当的应对措施，如调整合金成分和控制生产工艺，我们可以尽量减少固溶体偏析的发生，从而提高材料的性能和质量。
1.2文章结构文章结构部分的内容可以描述文章的组织和安排，以引导读者了解文章的结构和流程。
以下是一个可能的内容示例：1.2 文章结构本文主要通过以下几个部分来探讨固溶体偏析的原因：2. 正文部分：a. 固溶体偏析的定义和背景：在此部分，我们将介绍固溶体偏析的概念和相关背景知识，包括什么是固溶体偏析以及其在材料科学和工程中的重要性。
b. 固溶体偏析的原因：在本节中，我们将详细探讨固溶体偏析的两个主要原因，包括化学成分不均匀分布和温度梯度引起的偏析。
特殊钢中的偏析问题

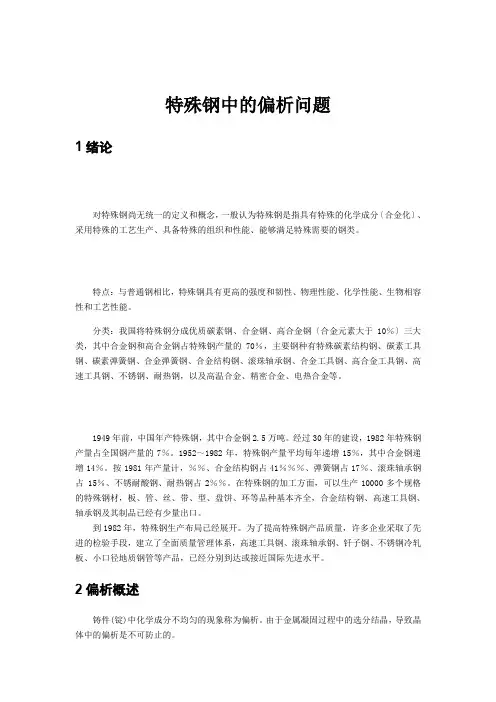

特殊钢中的偏析问题1绪论对特殊钢尚无统一的定义和概念，一般认为特殊钢是指具有特殊的化学成分〔合金化〕、采用特殊的工艺生产、具备特殊的组织和性能、能够满足特殊需要的钢类。
特点：与普通钢相比，特殊钢具有更高的强度和韧性、物理性能、化学性能、生物相容性和工艺性能。
分类：我国将特殊钢分成优质碳素钢、合金钢、高合金钢〔合金元素大于10％〕三大类，其中合金钢和高合金钢占特殊钢产量的70％，主要钢种有特殊碳素结构钢、碳素工具钢、碳素弹簧钢、合金弹簧钢、合金结构钢、滚珠轴承钢、合金工具钢、高合金工具钢、高速工具钢、不锈钢、耐热钢，以及高温合金、精密合金、电热合金等。
1949年前，中国年产特殊钢，其中合金钢2.5万吨。
经过30年的建设，1982年特殊钢产量占全国钢产量的7％。
1952～1982年，特殊钢产量平均每年递增15％，其中合金钢递增14％。
按1981年产量计，％％、合金结构钢占41％％％、弹簧钢占17％、滚珠轴承钢占 15％、不锈耐酸钢、耐热钢占2％％。
在特殊钢的加工方面，可以生产10000多个规格的特殊钢材，板、管、丝、带、型、盘饼、环等品种基本齐全，合金结构钢、高速工具钢、轴承钢及其制品已经有少量出口。
到1982年，特殊钢生产布局已经展开。
为了提高特殊钢产品质量，许多企业采取了先进的检验手段，建立了全面质量管理体系，高速工具钢、滚珠轴承钢、钎子钢、不锈钢冷轧板、小口径地质钢管等产品，已经分别到达或接近国际先进水平。
2偏析概述铸件(锭)中化学成分不均匀的现象称为偏析。
由于金属凝固过程中的选分结晶，导致晶体中的偏析是不可防止的。
在工业上，几乎所有金属都要经过由液态到固态的凝固过程。
当合金凝固时，由于发生溶质的重新分配，先凝固的部分与后凝固的部分成分不同，就产生了溶质的偏析现象。
偏析问题在高温合金中具有普遍性，尤其在合金化程度较高，锭型较大的条件下更容易发生。
偏析分为两种：(1)微观偏析—晶粒尺寸范围〔包括晶界〕里的化学成分不均匀现象。
铸坯偏析计算公式教程
铸坯偏析计算公式教程在铸造工艺中，铸坯偏析是一种常见的缺陷，它会影响到铸件的质量和性能。
因此，对铸坯偏析进行计算和分析是非常重要的。
本文将介绍铸坯偏析计算的基本公式和方法，帮助读者更好地理解和掌握这一重要的技术。
1. 铸坯偏析的概念。
铸坯偏析是指在铸造过程中，由于合金成分的不均匀分布，导致铸坯中某些区域的成分偏离了设计要求。
这种偏析会导致铸件在使用过程中出现不均匀的性能和变形，严重影响到铸件的使用寿命和安全性。
铸坯偏析的形成原因主要包括合金成分的不均匀混合、凝固过程中的温度梯度和流动速度不均匀等。
因此，对铸坯偏析进行计算和分析，可以帮助铸造工程师更好地控制铸造过程，减少偏析缺陷的发生。
2. 铸坯偏析计算的基本公式。
铸坯偏析的计算是一个复杂的过程，需要考虑多种因素的影响。
在实际工程中，通常采用以下几种基本公式来进行铸坯偏析的计算：（1）铸坯偏析系数计算公式。
铸坯偏析系数是衡量铸坯偏析程度的重要参数，其计算公式如下：δ = (Cmax Cmin) / Cavg。
其中，δ为铸坯偏析系数，Cmax为铸坯中最大成分含量，Cmin为铸坯中最小成分含量，Cavg为铸坯中平均成分含量。
（2）铸坯偏析程度计算公式。
铸坯偏析程度是描述铸坯偏析程度的另一个重要参数，其计算公式如下：D = (Cmax Cmin) / C0。
其中，D为铸坯偏析程度，Cmax为铸坯中最大成分含量，Cmin为铸坯中最小成分含量，C0为设计要求的成分含量。
3. 铸坯偏析计算的方法。
在实际工程中，铸坯偏析的计算通常采用以下几种方法：（1）数值模拟方法。
数值模拟方法是一种常用的铸坯偏析计算方法，通过建立数学模型和计算机仿真，可以对铸造过程中的温度场、流场和成分分布进行详细的分析和计算。
这种方法可以较为准确地预测铸坯偏析的程度和位置，为优化铸造工艺提供重要参考。
（2）试验方法。
试验方法是一种直接观测和测量铸坯偏析的方法，通过对铸造过程中的铸坯进行取样和化学分析，可以得到铸坯中各个位置的成分含量，从而计算铸坯偏析的程度。
第二章 晶体结构与结晶
α-Fe
γ-Fe
2、固态转变的特点 ⑴形核一般在某些特定部 位发生（如晶界、 位发生（如晶界、晶内 缺陷、特定晶面等）。 缺陷、特定晶面等）。
锡 疫
固态相变的晶界形核
⑵由于固态下扩散困难，因 由于固态下扩散困难， 而过冷倾向大。 而过冷倾向大。 ⑶固态转变伴随着体积变化， 固态转变伴随着体积变化，
（2）细化晶粒的方法 ）细化晶粒的方法
1）增大过冷度——提高液体金属的冷却速 增大过冷度 过冷度——提高液体金属的冷却速 度。 2）变质处理——在金属中加入能非自发形 变质处理——在金属中加入能非自发形 核的物质，增加晶核的数量或者阻碍晶核长 核的物质， 大。 3）振动或搅拌——造成枝晶破碎细化（增 振动或搅拌——造成枝晶破碎细化 造成枝晶破碎细化（ 加新生晶核）。 加新生晶核）。
(2)晶核长大 (2)晶核长大
晶核长大：即金属结晶时， 晶核长大：即金属结晶时，晶粒长大成为 晶体的过程。 晶体的过程。 两种长大方式 —— 平面生长 与 树枝状生长 树枝 状生 长 平面生长
树枝状结晶
金 属 的 树 枝 晶 金 属 的 树 枝 晶 冰 的 树 枝 晶
金 属 的 树 枝 晶
枝晶形成的原因： 枝晶形成的原因：
式中 ΔT——过冷度（℃）； ΔT——过冷度 过冷度（ ——金属的理论结晶温度 金属的理论结晶温度（ T0 ——金属的理论结晶温度（℃）； ——金属的实际结晶温度 金属的实际结晶温度（ Tn ——金属的实际结晶温度（℃）。
金属的过冷度不是恒定值，它与冷却速度有关。 金属的过冷度不是恒定值，它与冷却速度有关。
（4）铸锭的缺陷 ）
1、缩孔（集中缩孔） 、缩孔（集中缩孔） --最后凝固的地方 最后凝固的地方 2、缩松（分散缩孔） 、缩松（分散缩孔） --枝晶间和枝晶内 枝晶间和枝晶内 3、气孔（皮下气孔） 、气孔（皮下气孔）
锭型偏析级别-概述说明以及解释
锭型偏析级别-概述说明以及解释1.引言1.1 概述部分的内容：概述部分将介绍本文的主题以及所关注的核心问题——锭型偏析级别。
锭型偏析级别是指纺织品生产过程中锭纤维长度的分布情况，它是纺纱质量的一个重要指标。
不同的锭型偏析级别会对纺织品的质量、性能和市场竞争力产生重要影响。
锭型偏析级别的研究和控制一直是纺织业中的热点问题。
通过深入研究锭型偏析级别的定义、影响因素以及测量方法，可以帮助纺织企业更好地理解和掌握锭型偏析级别的特性，并采取相应的措施来优化纺纱过程，提高产品质量。
在本文的正文部分，我们将详细阐述锭型偏析级别的定义、影响因素以及测量方法。
首先，我们将明确锭型偏析级别的概念和含义，并解释其在纺纱过程中的作用和重要性。
接着，我们将深入探讨影响锭型偏析级别的因素，例如锭子的设计和制造工艺、纺纱工艺参数等。
最后，我们将介绍不同的测量方法，包括目前常用的传统方法和近年来发展起来的新技术手段。
通过本文的阐述，可以使读者对锭型偏析级别有一个全面的了解。
同时，我们还将探讨该指标的重要性以及它在纺织行业中的应用前景。
最后，结论部分将对本文的观点进行总结，并对未来的研究方向提出展望。
通过本文的研究，旨在推动纺织行业对锭型偏析级别的认识和关注，为纺织企业提供技术支持和决策依据，促进纺织产品的质量提升和市场竞争力的增强。
1.2文章结构文章结构部分的内容可以按照以下方式进行编写：1.2 文章结构本文主要包括以下几个部分：1) 引言部分：在该部分中，将对锭型偏析级别进行概述，介绍文章的目的和结构。
2) 正文部分：该部分将详细阐述锭型偏析级别的定义、影响因素以及测量方法。
具体而言，将介绍锭型偏析级别的定义，包括其在材料科学领域的重要性和应用领域。
同时，还将探讨影响锭型偏析级别的因素，如材料成分、冶炼工艺和热处理条件等。
此外，将介绍锭型偏析级别的测量方法，包括常用的实验方法和技术手段。
3) 结论部分：本部分将总结锭型偏析级别的重要性，并展望其在未来的应用前景。
铝 粗枝晶偏析-概述说明以及解释
铝粗枝晶偏析-概述说明以及解释1.引言1.1 概述概述铝粗枝晶偏析是指在铝合金的凝固过程中，出现晶体生长方向不一致的现象，导致部分晶体枝晶增长较为突出，从而形成不均匀的晶粒结构。
这种偏析现象会对材料的性能以及加工工艺产生不良影响，因此对铝粗枝晶偏析的原因和影响因素进行深入研究，以便采取相应的措施减少偏析现象的发生，具有重要的理论和实际意义。
本文主要围绕铝粗枝晶偏析展开讨论。
首先，我们将介绍铝粗枝晶偏析的定义，明确其概念和特征。
其次，我们将探讨形成铝粗枝晶偏析的原因，包括化学成分、凝固速度等因素的影响。
最后，我们将分析影响铝粗枝晶偏析的因素，如温度、合金成分等因素的作用机制。
通过对铝粗枝晶偏析的全面研究，我们可以更好地了解这一现象对铝合金材料性能的影响，为减少偏析现象提供理论依据。
在结论部分，我们将总结铝粗枝晶偏析的影响，探讨减少铝粗枝晶偏析的方法，并展望未来对铝粗枝晶偏析的研究方向。
通过本文的深入探讨，我们期望能够为铝合金材料的制备和加工提供一定的理论指导，从而提高铝合金的质量和性能。
1.2 文章结构文章结构部分的内容：本文将按照以下结构进行论述：1. 引言：首先对铝粗枝晶偏析进行概述，包括对其定义、形成原因以及影响因素的简要介绍，同时明确本文的目的和意义。
2. 正文：重点分析铝粗枝晶偏析的相关内容，分为以下几个方面进行论述：2.1 粗枝晶偏析的定义：详细解释粗枝晶偏析的概念，包括铝材料中晶粒的生长过程以及晶粒偏析所导致的现象和问题。
2.2 形成铝粗枝晶偏析的原因：深入探讨形成铝粗枝晶偏析的各种原因，包括温度、合金元素含量、凝固速度等因素对晶粒生长和偏析程度的影响。
2.3 影响铝粗枝晶偏析的因素：进一步分析影响铝粗枝晶偏析程度的各种因素，包括材料处理、合金化改性、凝固条件等对晶粒溶质分配和偏析行为的影响。
3. 结论：总结铝粗枝晶偏析对铝材料性能和工艺加工的影响，并提出减少铝粗枝晶偏析的方法和措施。
钢偏析分类abcdds五大类 -回复
钢偏析分类abcdds五大类-回复钢偏析分类abcdds五大类的文章要从基本概念入手，然后逐一介绍每一个分类，并解释其作用和应用领域。
第一部分：引言在金属材料中，钢是应用最广泛的材料之一。
然而，钢中可能存在的偏析问题在使用过程中会给工程师和设计师带来困扰。
为了更好地理解钢的偏析问题，进行科学的分类和分析，我们将在本文中详细介绍钢偏析的分类方法。
第二部分：基本概念钢偏析是指钢中化学成分在凝固过程中的不均匀分布。
由于不同元素的偏析特性不同，在钢材中常常会出现一些偏析现象。
这些偏析现象可能会影响钢材的力学性能、腐蚀性能以及加工性能。
第三部分：分类方法钢偏析的分类是基于偏析特征的不同。
根据国际标准，钢偏析可以分为abcdds五大类。
1. A型钢偏析：即偏锰、偏磷。
这种偏析主要是由于钢中锰、磷元素在凝固过程中的不均匀分布引起的。
这种偏析形成的原因可以是原料中的不均匀分布，也可以是凝固温度和凝固速度不同导致的。
2. B型钢偏析：即偏硫、偏铅、偏锑。
这种偏析是由于钢中硫、铅、锑元素在凝固过程中的不均匀分布引起的。
这种偏析主要是由于这些元素在钢中的溶解度不同以及温度变化引起的。
3. C型钢偏析：即偏碳、偏氮。
这种偏析是指钢中碳、氮元素在凝固过程中的不均匀分布导致的。
这种偏析主要是由于碳、氮元素在钢中的溶解度不同引起的。
4. D型钢偏析：即偏铬、偏镍。
这种偏析是由于钢中铬、镍元素在凝固过程中的不均匀分布而引起的。
这种偏析主要是由于温度变化引起的。
5. DS型钢偏析：即偏满硬钢。
这种偏析是由于钢中溶解度硬质相的变化而引起的。
这种偏析主要是由于材料中有机质状元素分离的不均匀引起的。
第四部分：作用和应用领域钢偏析的出现可能会对钢材的使用性能产生影响。
具体来说，它可能影响钢材的强度、塑性、硬度以及耐腐蚀性。
因此，通过对钢偏析的分类以及对其影响因素的研究，可以更好地控制和预防钢材中的偏析问题。
在实际应用中，钢偏析的分类可以帮助工程师选择合适的钢材并制定相应的处理工艺。
浅谈偏析法制备高纯铝工艺
浅谈偏析法制备高纯铝工艺发布时间：2022-10-22T12:08:01.694Z 来源：《科学与技术》2022年第12期作者：张治成[导读] 超高纯铝的导电性、张治成中铝包头铝业有限责任公司，内蒙古自治区包头市，014010摘要：超高纯铝的导电性、延展性、反射性、抗腐蚀性能均优于原铝，广泛应用于电子、航天等领域。
偏析技术去除杂质效果好，提纯时间短，可实现工业规模的工业化生产。
本文介绍了偏析法制备高纯铝的方法。
关键词：偏析法；高纯铝；工艺经纯化处理后，其抗腐蚀性、导电性、导热性、可塑性等特性得到了极大的改善，在电子、军工、航天、航空、轻工等领域得到了广泛的应用，而一般的纯铝（原铝）则需要进一步提纯后方能使用随着国内外电子工业迅速发展，铝加工技术水平不断提高，加之其他工业领域需求的增长，为此对原铝的提纯工艺提出了更高的要求。
偏析技术由于能耗低、成本低，因而在我国得到了广泛的应用。
本文将从高纯铝的概念出发，对高纯铝的性质和用途进行了详细的论述，并对其应用范围进行了展望[1]。
一、原铝，精铝，高纯铝，原铝，也叫一次铝，它是一种由霍尔/埃鲁电解法生产的铝液，也就是在电解池中产生的铝。
纯铝：铝的含量最低为99%，其他元素的含量必须在一定范围内。
中国一些像云南铝业这样的铝厂，其纯度高达99.90%。
精铝：通过特别的熔炼工艺得到的铝，其纯度在99.99%以上，可以是铝锭、铝条等。
对于高纯铝，通常没有一个清晰的概念，各国对其定义也不尽相同。
中国：把重熔型铝锭分成三个等级：纯铝：99%≤铝含量≤99.85%；精铝：99.85%≤铝含量≤99.999%；高纯铝：99.999%≤铝含量[2]。
二、高纯度铝材的特性与用途高纯度的铝具有一系列的物理和化学特性：低密度、高导热率和高反射率；良好的耐腐蚀性，我们知道，铝材的表面有一层非常薄的高密度的氧化膜，而铝的纯度越高，它的保护作用就越大；在现代先进的工艺条件下，它可以被加工成任何形状。
