平板闸阀概述与结构特性平板闸阀经过半个多世纪的发展，现在已成为一种应用广泛的主要阀类。
平板闸阀的主要功能是切断和接通管道中的流体；无导流孔平板闸也可用于流体的调节与控制。
平板闸阀具有流体阻力小，密封性好，开关方便，可靠性高等特点。
平板闸阀主要由阀体、阀盖、阀杆、闸板、阀座、密封圈和支架等零件组成，属升降式开关切断阀。
它借助手轮或驱动装置在阀杆上端施加一定的转矩并传递给阀杆螺母，使它旋转并带动阀杆及闸板升降，完成阀门的全关或全开动作。
带导流孔平板闸阀有单闸板和撑开式双闸板两种结构，闸板上有一与阀体通道相同口径的通孔，当阀门开启时，闸板上的导流孔与阀体通道形成一直管道，便于介质流通及管道的通球清扫，防止介质沉积，影响管道的输送能力。
无导流孔平板闸阀闸板不带导流孔，阀门的体积小、重量轻。
适用于不须清理管道的各种油品，天然气等介质。
无导流孔调节型平板闸阀，可进行任意开度调节，以满足管道系统的流量要求。
通常应用于输送及储存油品等各种介质的管道、罐口及高空管线上作流体切断及控制装置。
挺宇集团有限公司生产的TY-ZF3F、TY-ZF3wbF、TY-ZyF4F、TY-ZhF3wbF等系列平板闸阀，以满足用户的需要为宗旨，可按GB、ANSI、API、BS、JIS、DIN等标准设计制造：带导流孔平板闸阀、无导流孔平板闸阀、撑开主要性能参数及主体材料其中：“型号”可根据结构及密封面材料与阀体材料的情况，按《阀门型号及图号编制方法》选编。
平板闸阀平板闸阀结构原理图平板闸阀阀体阀座端O形圈阀座O形圈阀座阀座密封圈闸板O形圈螺栓、螺母阀盖阀杆头填料软质填料螺塞填料注入塞阀杆支架驱动装置防护罩手轮螺塞12456789141112131516式双闸板平板闸阀、轻体型平板闸阀等。
其传动方式有：手动、齿轮传动、电动、气动、液动等。
阀门设计压力有：PN1.0、1.6、2.5、4.0、6.3、10.0、16.0、26.0（MPa）；及ANSI 150、300、400、600、900、1500磅级等压力级别，公称通径：DN15-1200mm（1/2"-48"），采用法兰连接、焊接等连接方式。
根据用户要求的连接形式和尺寸生产制造。
阀门的主体材料有：碳钢、合金钢、不锈钢、低温钢、蒙乃尔合金等。
密封面采用聚四氟乙烯（特氟隆），橡胶，金属等，严格按标准规定的化学成份和机械性能检验，确保产品的质量和性能满足用户的要求。
本公司始终严格按照“TS”规范、ISO9001和API Q1质量保证体系的规定进行生产和检验，提供合格的阀门产品，全心全意地为用户服务。
阀门的驱动部分根据阀门结构及用户的要求，采用手轮、齿轮传动、电动、气动等。
可以依据实际应用情况，及用户的要求选用国内、外各种厂家的传动装置产品，或由用户提供的可以信赖的驱动装置。
本系列平板闸阀产品，可根据介质与输送管道的情况及用户的不同要求，设计抗硫、耐高温、耐低温、耐腐蚀、防火、防静电等各种结构，保证阀门在不同温度、工作压力和易燃易爆等危险场合下能正常工作。
可广泛应用于石油、化工、储油、长输管线、水力、电力、轻工等行业管道上，作流体截断或流量控制装置。
1718192012345678910111213141516171819207、阀杆由护罩、支筒防护、可露天安装5、双密封的填料结构，保证阀杆的完全密封且可注入阀门密封脂，补充填料，确保阀杆密封性能4、阀门中腔异常升压时，可自动将升高压力排入通道内3、平行式闸板，表面硬化处理，耐磨、耐腐蚀、耐擦伤1、全通道不缩径，阀门全开时闸板导流孔与通道形成直管段；流阻系数小，压力损失少，可通毛球清扫管道2、两浮动阀座软、硬双重密封8、设有排放孔，可排放杂质污物结构特性及功能6、注脂阀在密封副受损发生泄漏时，应急注入阀门密封脂，阻止阀门的泄漏，确保阀门的密封和使用性能310性能规范采用的主要标准阀门类型及主要零件材料特殊工况要求的设计和材料工艺说明1、对用户特殊工况及不同介质的使用要求，可提供多种不同阀门材料加工工艺技术及结构设计。
2、根据顾客的不同使用要求，密封面可进行ENP、镀铬氮化、等工艺处理。
3、可采用先进的闸板及阀座密封面的硬化技术，包括硬质合金喷焊，超音速喷涂，镍基喷焊以及采用高强度高硬度陶瓷材料等。
使阀门的密封面具有良好的耐摩擦，耐冲刷的性能。
可应用于含固体颗粒，纤维等介质，及各种高温，低温，苛刻条件的工况要求。
4、板焊结构的轻体设计可满足罐区及高空安装的需要。
平板闸阀的主要功能是切断和接通管道中的流体；带导流孔平板闸阀有单闸板和撑开式双闸板两种结构，闸板上有一与阀体通道相同口径的通孔，当阀门开启时，闸板上的导流孔与阀体通道形成一直管，与直管道的流通能力相同。
具有流体阻力小，流通性能好等特点。
平板闸阀的流量特性平板闸阀的流量特性曲线如下带导流孔平板闸阀的DN-CV曲线平板闸阀的开度-流量特性（CV）曲线平板闸阀密封原理及结构特点图3.高压时密封面的软、硬双重密封图4. 阀门体腔内升压时，自动排放过高压力的功能平板闸阀采用平行式带导流孔或无导流孔闸板，与一对管式阀座形成密封副。
两密封副间不会有夹杂物滞留，无卡阻现象。
阀门开启时，管式阀座与管道形成一直管，其流通能力与管道相同。
阀门开、关时，两阀座密封面自动刮擦闸板密封面，使之自动清洁，防止污物等积存，影响阀门密封。
阀座的背端面均有橡胶O形圈或弹簧，由装配时形成一定的予紧力，迫使浮动阀座密封面贴向闸板，形成初始的低压密封。
当介质通入阀门后，介质压力推动阀座压向闸板。
确保阀门的密封性当管道阀门内的压力升高时，介质推动闸板移向出口，使出口阀座密封面镶嵌的PTFE密封环压入凹槽，闸板密封面与阀座金属密封面紧密贴合，形成高压下的软硬双重密封。
使阀门的密封性能更加可靠。
当环境或介质的温度升高，因热膨胀使阀体内腔的压力增大，高于管道内的压力时。
中腔的高压推动阀座密封面后移，使其脱离闸板。
阀门中腔升高的压力在阀座与闸板之间，可自动将超出压力排放到进口管道．直至压力平衡为止。
避免了阀门中腔由于意外升压而造成破坏等危险的发生。
图1．平行式闸板及优良的介质流通能力图2．具有良好的低压密封性能无导流孔平板闸阀带导流孔平板闸阀图5．性能可靠的阀杆、填料密封和软质填料阀杆填料函孔上下装有两组V形自密封成形填料，中间采用注入式软质填料。
填料的摩擦力小，不损伤阀杆。
并在阀门使用中随时可以通过“密封脂注入装置”补充注入填料密封脂。
当阀门开、关使阀杆升降运动时，运行轻便，密封更加可靠。
图6．防阀座意外泄漏密封脂注入装置阀门的两阀座外侧设有一对注脂阀，在阀门的使用中闸板和阀座密封副受损发生泄漏时，可通过此注脂阀应急注入阀门密封脂。
及时阻止阀门的泄漏，确保阀门的密封和使用性能。
图7.金属硬密封平板闸阀阀门的密封面采用金属硬密封或软、硬双重密封。
金属硬密封通常采用：阀座密封面堆焊STL硬质合金等耐磨、耐蚀材料；平行闸板喷焊STL或Ni基合金。
表面研磨后实现金属对金属的密封。
阀座圈与密封阀座间有柔性石墨环密封。
适合于高温及含颗粒、纤维或腐蚀性等介质的管道；并具有防火、防静电等性能，其使用寿命长。
图8. 无导流孔平板闸阀的结构特征无导流孔平板闸阀的闸板底部设计成内圆弧形，在阀门的启、闭过程中，闸板始终与阀座吻合。
并可自动清洁闸板和阀座密封面，保证良好的密封性能。
在阀门底部积存污物时，可从底部排污孔排出。
无导流孔平板闸阀除用于切断和接通管道中的流体外，也可用于流体的调节与控制。
无导流孔平板闸阀闸板不带导流孔，适用于不须清理管道的各种油品，天然气等介质。
无导流孔调节型平板闸阀，可进行任意开度调节，以满足管道系统的流量要求。
带导流孔平板闸阀的功能及结构特性带导流孔平板闸阀有单闸板和撑开式双闸板两种结构，闸板上有一与阀体通道相同口径的通孔，当阀门开启时，闸板上的导流孔与阀体通道形成一直管道，便于介质流通及管道的通球清扫，防止介质沉积，影响管道的输送能力。
ZF3F型 手动及Z5F3F型 锥齿轮传动带导流孔平板闸阀ZF3F Z5F3F型GB标准：PN1.6~26.0MPa系列标准规范设计、制造：GB/T 19672，GB/T 20173结构长度：GB/T 12221，GB/T 19672检验及试验：GB/T 19672，JP/T 9092法兰连接：GB 9113，JB/T79，HG 20592，SH 3406（按用户要求）焊接标准：GB12224-1989注：连接尺寸见后面“附表”及相关标准。
ZF3F型手动及Z5F3F型锥齿轮传动，带导流孔平板闸阀主要结构尺寸(mm)及重量(kg)适用于各种不同温度、压力、介质的管道，作流通和截断装置。
带导流孔平板闸阀的驱动方式为手动、齿轮传动、气动和电动等。
可采用法兰连接，对焊连接等。
我公司生产的带导流孔平板闸阀按用户的不同要求加工制造。
其结构长度与连接尺寸按照相关标准的规定，也可按用户的要求加工生产。
ASME标准：CLASS 150~1500系列标准规范设计、制造：API 6D结构长度：ANSI/B 16.10，API 6D 检验及试验：API 6D，API 598法兰连接：ASME/B 16.5，ASME/B 16.47（按用户要求）焊接标准：ANSI/B 16.25注：连接尺寸见后面“附表”及相关标准ZF3F型手动及Z5F3F型锥齿轮传动，带导流孔平板闸阀主要结构尺寸(mm)及重量(kg)注：根据用户需要法兰尺寸可按ASME B16.5 B16.47等标准系列尺寸无导流孔平板闸阀的功能及结构特性无导流孔平板闸阀，闸板不带导流孔。
阀门的结构紧凑，体积小，重量轻。
适用于不须清理管道的水、气体、油品等介质。
平板闸阀主要性能和技术特点描述
平板闸阀主要性能和技术特点描述平板闸阀是一种比较常见的工业阀门，它的主要性能和技术特点主要有以下几个方面。
1.结构简单、体积小巧：平板闸阀由阀体、阀盖、阀杆、闸板等主要部件组成，结构简单紧凑，占用空间小，可以满足狭小空间安装的需求。
2.密封性好：平板闸阀采用金属到金属的密封方式，阀座和闸板之间的接触面严密，密封性能好，能够有效防止介质泄漏。
3.流阻小：平板闸阀的流道设计合理，流道直径与管道直径相对接近，流阻小，能够提供较大的流量。
4.操作轻便：平板闸阀采用手轮或蜗轮等手动装置，操作简便轻便，能够满足人工操作的需求。
5.耐高压、耐腐蚀：平板闸阀的材质一般选择高强度钢或不锈钢制造，具有较强的耐高压和耐腐蚀性能，能够适应各种恶劣工况。
6.适用性广泛：平板闸阀适用于液体、气体和固体等各种介质的控制和截断工作，广泛应用于石油、化工、冶金、电力等领域。
7.耐磨损：平板闸阀的闸板一般采用非金属材料，如橡胶、尼龙等，能够有效减少磨损，延长使用寿命。
8.有良好的自清洁性能：平板闸阀的闸板和阀座在开启和关闭过程中能够有效清除残留物，具有良好的自清洁性能，减少介质污染。
9.使用灵活多样：平板闸阀可以根据需要配备手动、电动、液动、气动等不同驱动方式，实现自动控制和远程操作。
10.可靠性高：平板闸阀采用耐磨、耐腐蚀材料制造，结构紧凑，使用寿命长，能够提供可靠的介质控制和截断性能。
总之，平板闸阀具有结构简单、体积小巧、密封性好、流阻小、操作便利、耐高压、耐腐蚀、适用性广泛、耐磨损、良好的自清洁性能、使用灵活多样和高可靠性等主要性能和技术特点，能够满足不同行业和工艺要求的介质控制和截断工作。

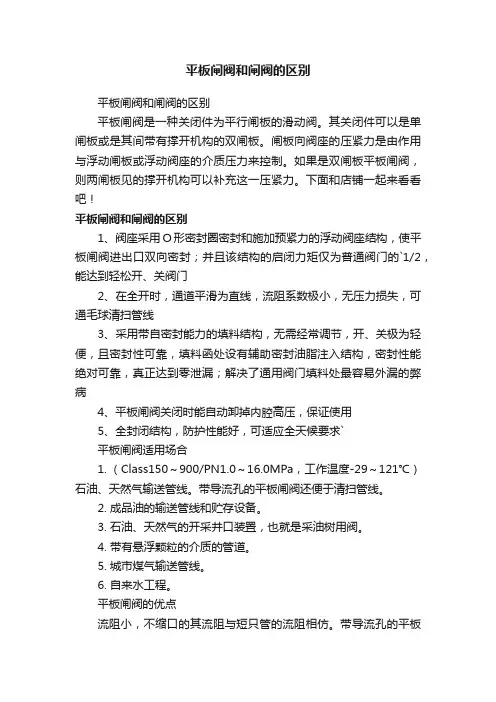

平板闸阀和闸阀的区别
平板闸阀和闸阀的区别平板闸阀和闸阀的区别平板闸阀是一种关闭件为平行闸板的滑动阀。
其关闭件可以是单闸板或是其间带有撑开机构的双闸板。
闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。
如果是双闸板平板闸阀，则两闸板见的撑开机构可以补充这一压紧力。
下面和店铺一起来看看吧！平板闸阀和闸阀的区别1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的`1/2，能达到轻松开、关阀门2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病4、平板闸阀关闭时能自动卸掉内腔高压，保证使用5、全封闭结构，防护性能好，可适应全天候要求`平板闸阀适用场合1. （Class150～900/PN1.0～16.0MPa，工作温度-29～121℃）石油、天然气输送管线。
带导流孔的平板闸阀还便于清扫管线。
2. 成品油的输送管线和贮存设备。
3. 石油、天然气的开采井口装置，也就是采油树用阀。
4. 带有悬浮颗粒的介质的管道。
5. 城市煤气输送管线。
6. 自来水工程。
平板闸阀的优点流阻小，不缩口的其流阻与短只管的流阻相仿。
带导流孔的平板闸阀安装在管路上还可直接用清管器进行清管。
由于闸板是在两阀座面上滑动，因此平板闸阀液能适用于带悬浮颗粒的介质、平板闸阀的密封面实际上是自动定位的。
阀座密封面不会受到阀体热变形的损坏。
而且即使阀门在冷状态下关闭，阀杆的热伸长也不会使密封面受到过载。
同时当阀门关闭时，无导流孔的平板闸阀亦不要求闸板的关闭位置有较高的精度，因此电动平板阀可用行程来控制启闭位置。
平板闸阀的缺点当介质压力低时，金属密封面的密封力不足以达到满意的密封。
相反当介质压力高时，如果密封面不用系统介质或外来介质润滑时，经常启闭就可能使密封面磨损过大。
平板闸阀浙江四方阀门有限公司
一、 平板闸阀—浙江四方阀门有限公司二、三、 产品简介本系列产品采用新型浮动式密封结构，适用于压力不大于10MPa，温度-29～121℃的H2S气体含量较高的天然气管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测试严格、操作轻便，具有较强的防腐、耐磨、耐冲蚀性能，是石油工业界一种理想的新型装备。
四、 结构特征与工作原理1、采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。
3、阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。
阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成第一道密封。
同时，将闸板压向出口端密封座上，成为双重密封。
5、由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。
这是本厂产品优先于国内外同类产品的重要特征。
6、开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。
随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
五、 性能规范公 称 压 力 1.0 1.6 2.5 4.0 6.4 10.0 公 称 通 径 DN40～DN700工作压力（MPa）≤1.0≤1.6 ≤2.5≤4.0≤6.4 ≤10.0 强度试验（MPa） 2.0 3.75 6.09.6 15.0 密封试验（MPa） 1.1 2.75 4.47.1 11.0 工 作 介 质 水、油品、天然气等工 作 温 度 -29～121℃四、使用、维护、保养及注意事项1、阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态。
2、本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺,以供调节指示。
3、本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。
平板闸阀
七、使用建议
• 1、操作手动闸阀、平板阀时，应缓开缓关； • 2、同时操作多个阀门时，应注意操作程序， 并满足生产工艺要求； • 3、开启有旁通的较大口径阀门时，若两端 压差较大，应先打开旁通阀调压，再开主 阀，主阀打开后，应立即关闭旁通阀；
• 4、大口径阀门两端压差较大，又无旁通阀可以开 启调压的，则开启阀门时，操作应平稳缓慢，当出 现振动、啸叫时，应暂停操作，待振动消失，气流 平稳后，再继续开启阀门的操作，如又出现上述现 象，则重复上述操作过程直至全开，以避免冲击力 导致下游管道和设备损坏； • 5、闸板阀不能用于调压、节流，只能全开或全关； 操作完毕后应回1~2圈；不能正对阀杆操作；定期 进行注脂，确保注脂孔处于通畅状态；对于差压油 密封类闸板阀出现内漏情况时，要调整限位螺母， 将手轮向下压1~2圈确保起密封紧密；传动部位要 定期清洗、检查确保灵光。
三、平板闸阀的优缺点
• 优点：流体阻力小，密封面受介质的忡刷和侵蚀 小；开闭较省力；可以用在介质向两个方向流动 的管路上，也就是说介质的流向不受限制，不扰 流、不降低压力；全开时，密封面受工作介质的 冲蚀比截止阀小；制造工艺性好，适用范围广。 • 缺点：在启闭过程中，密封面之间易引起冲蚀和 擦伤；外形尺寸和开启高度都较大，开启需要一 定的空间，所需安装的空间亦较大；一般闸阀都 有两个密封副，给加工、研磨和维修都增加了一 些困难；启闭时长。截止阀小；制造工艺性好， 适用范围广。
• （3）注油器渗漏 • 原因：注油器本身制造缺陷；有杂质被密封脂 带入注油器损伤密封面。 • 解决措施：情况不严重时加注密封脂，情况严 重时停输分解更换注油器。 • （4）闸板关闭不到位 • 原因：阀腔集污严重；阀门内部有零件损坏。 • 解决措施：及时排污或停输分解检查。
