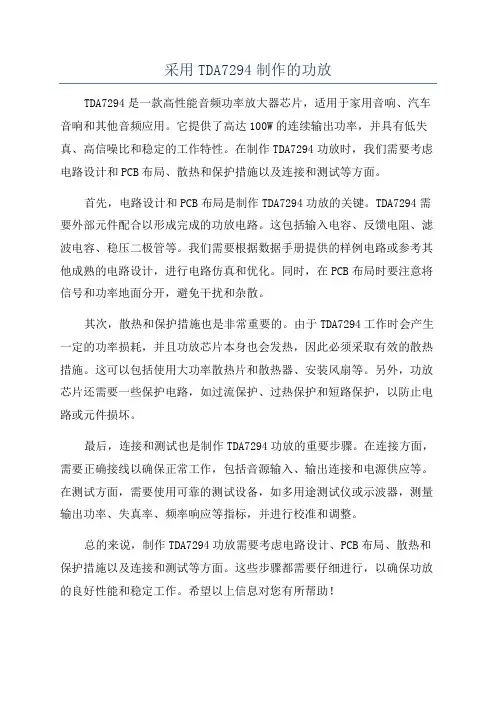

正确使用好功放ic——兼介绍两款用tda7294制作的功放

流行的及常用的6款发烧IC音频功率放大器

流行的及常用的6款发烧IC音频功率放大器 6片IC简介本文将为大家介绍现在流行的6款IC音频功率放大器，分别是美国国半公司的LM1875、LM4766、LM3886（LM4780）以及ST意法公司的TDA7293和TDA7294，它们的标称输出功率在30～100W范围内，适用于家用高保真音频功率放大器。采用这几款IC的功放具有元件少、调试简单的特点，功率、音质与一般的分立元件功放相比毫不逊色，因此一直受到广大DIY发烧友，特别是初学者的喜爱。JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。 关键词: 音频功率放大器功率IC TDA7294 TDA7293 应用 LM1875 LM4766 LM3886 一、6片IC简介 本文将为大家介绍现在流行的6款IC音频大功率放大器，分别是美国国半公司的LM1875、LM4766、LM386（LM4780）以及ST意法公司的TDA7293、TDA7294，它们的标称功率在30～100W范围内，适合于家用高保真音频放大器。采用这几款IC的功放具有元件少，高度简单的特点，功率、音质与一般分立元件功放相比毫不逊色，因此一直受到DIY发烧友，特别是初学者的喜爱。JeffRowland的基于LM3886、TDA7293的功放跻身世界优秀功放之林，更证明了功率IC本身性能之优异。 虽然JeffRowland证明了功率IC可以好声，而且这些IC家喻户晓，使用者众多，但“IC音质不如分立元件”的观念却依然根深蒂固的扎根于广大DIY发烧友的头脑里。很多人对这些芯片的认识来自未能发挥芯片的制作，造成对这些芯片的误解。本文将从产品数据手册入手，多角度，深入地挖掘产品数据手册中包含的丰富信息，揭开数据背后隐藏的秘密，以求给大家一个全面的认识。 1． LM1875 LM1875是美国国家半导体公司20世纪90年代初推出的一款音频功放IC，如图1所示。它采用TO-220封装，外围元件少，性能优异，直到现在还一直被广泛应用于音响上。LM1875价格低廉，最适合于不想花太多钱又想过发烧瘾的爱好者业余制

DIY一部100W超薄扩音机

DIY一部超薄100W扩音机 一、综述介绍 你能想象到一部输出功率达到100W的扩音机能小到咋个程度？今天我给大家展示一部随身听般体积的大功率扩音机。 100W是什么概念？我给大家做一个比较。一般随声听的音频输出功率只有零点几瓦，大妈们跳广场舞用的那种大箱子喇叭，真正的平均功率也就是几瓦到十几瓦的功率，那么在舞台上和会议室使用的扩音机在50-数百瓦以上，与使用环境和场地大小有关。这部微型扩音机可是整整的一百瓦功率！硕大的音频功率输出，却可以做到和手机一样小、一样薄！这部扩音机体积大小只有12.8*7.4*0.9厘米的大小。比一部超薄的6寸手机还小，可以轻松装在衬衣口袋里。 别看它小，麻雀虽小，五脏俱全，绝不是一个简单的功放，却是一部专业的大功率扩音机！里面包含了音源播放系统、音频前置放大器、100瓦音频功率放大器、蓝牙接收、调频立体声广播接收等功能；甚至还有LED电平指示。可以自主播放TF卡上存储的音乐，可以通过蓝牙和手机无线连接，播放网络音乐和手机下载的音乐。另外还可以连接电视机、调音盘等专业设备送来的音频信号，本扩音机设有两路话筒接口，音量各自独立控制，可以连接两只话筒进行声音直播。它输出的音频功率可以带动两只大型的舞台音箱，或者四只号筒式高音喇叭，发出的声音非常巨大震撼！适合单位广播系统与野外、广场、会议厅、舞台及舞厅等各种需要大功率音频播放的地方使用。

本机特点： 1、立体声双声道输出，最大功率达50W+50W(失真度小于10%)； 2、使用宽范围7-26V直流电源以适应各种应用场合； 3、内置MP3播放系统、FM调频立体声广播接收单元、蓝牙音乐接收模块。可以插入TF微型存储卡，播放卡内储存的数字声频、音乐文件；可以接收调频广播信号播出；也可以通过蓝牙与手机等具有蓝牙通信功能的声频设备连接后播放其它设备传输的音频信号。 4、内置高灵敏度音频前置放大，输入灵敏度为5mv，可适应动圈式话筒。无需通过外接话筒前置放大器就可以直接连接两路外接话筒直播声音。另外机器已内置话筒，当插入外接话筒后，机内话筒自动断开。 5、具有线路输入接口，输入灵敏度为150MV。可将电视机、调音台等音频设备信号引入后放大播出。 6、整机体积超小、超薄，只有12.8*7.4*0.9厘米体积，尤其是厚度很薄，只有区区9毫米。 二、超薄扩音机的制作 1、音频功率放大部分 在制作时，要做到体积小，重量轻，超薄的效果，音频功率放大单元的选取是关键。一般来说，一部扩音机，体积和重量最大的部分就是功率放大单元，最大的热量耗散也是在功率放大部分。如果功率放大电路效率低，在输出较大的音频功率时，自身耗散功率也非常可观，在很小的体积、空间下根本行不通，因此音频功率放大器一定要选用体积小、效率高的器件和电路，这是制作微型大功率扩音机成败的关键。模拟线性功率放大器效率较低，体积重量也大。只有采用集成数字式D类放大器才有条件做到小体积、高效率。 在制作过程中，单元电路尽量利用适合的现有的模块加以改造利用，这样可以降低手工制作难度，简化制作流程。 经过多方对比和选择，功放板选取一种采用瑞士意法半导体公司TDA7492芯片的板子，该芯片是D类立体声放大电路，芯片体积小，效率高，比传统的A/B类电路尺寸更小，音频功率更大。输出功率最大可达每声道50W。具有极高的能效，需要的外部元器件较少。TDA7492的失真度（THD+N）低于0.01%。 之所以选用这块模块，除过因为该板使用的TDA7492芯片高效率、高性能、大功率能达到预想值外，很重要的一点是，这块板子面积较小，大部分元器件是贴片安装，具有很大 的减低厚度改造潜力。

[音频功率放大器] D类音频功放IC的原理及特点

D类音频功放IC的原理及特点 1 D类音频功放IC系统结构 D类放大器由积分移相、PWM调制模块、G栅级驱动、开关MOSFET 电路、Logic辅助、输出滤波、负反馈、保护电路等部分组成。流程上首先将模拟输入信号调制成PWM方波信号，经过调制的PWM信号通过驱动电路驱动功率输出级，然后通过低通滤波滤除高频载波信号，原始信号被恢复，驱动扬声器发声，如图1所示。 2 调制级(PWM-Modulation) 调制级就是A／D转换，对输入模拟音频信号采样，形成高低电平形式数字PWM信号。图2中，比较器同相输入端接音频信号源，反向端接功放内部时钟产生的三角波信号。在音频输入端信号电平高于三角波信号时，比较器输出高电平VH，反之，输出低电平VL，并将输入正弦波信号转换为宽度随正弦波幅度变化的PWM波。这是D类功放核心之一，必须要求三角波线性度好，振

荡频率稳定，比较器精度高，速度快，产生的PWM方波上升、下降沿陡峭，深入调制措施参见文献[2]。 3 全桥输出级 输出级是开关型放大器，输出摆幅为VCC，电路结构如图3所示。将MOSFET等效为理想开关，关断时，导通电流为零，无功率消耗；导通时，两端电压依然趋近为零，虽有电流存在，但功耗仍趋近零；整个工作周期，MOSFET 基本无功率消耗，所以理论上D类功放的转换效率可接近100％，但考虑辅助电路功耗及MOSFET传导损耗，整体转换效率一般可达90％左右。因为转换效率很高，所以芯片本身消耗的热能小，温升也才很小，完全可以不考虑散热不良，因此被称为绿色能效D类功放。 对全桥,进一步减小导通损耗，要使MOSFET漏源的导通电阻RON尽量小。选取低开关频率和栅源电容小的MOSFET，加强前置驱动器的驱动能力。

(整理)正确使用好功放IC.

正确使用好功放IC 80年代以前，输出功率仅几瓦的声频功率放大器都要采用分立元件来制作。进入80年代后，国内开始 研制生产出一些小功率的功放IC，但由于这些功放IC的性能指标不佳，尤其是可靠性比较差，很快就 被国外生产的功放IC所取代。日本生产的HA1392、TA7240曾经是80年代用得非常普遍的功放IC。HA 1392与TA7240的输出功率都只有4W ~ 6W。HA1392的工作频率上限较低，电源极性接反就即刻损 坏。TA7240的外围电路设计难度较大，静音控制易受外界干扰而产生误动作。意法SGS公司在80年代 初开发生产的TDA2030A算是比较好的一款功放IC，它的输出功率能够达到12W以上。尽管SGS公司 在TDA2030A基础上又研制出TDA2040、TDA2050功放IC，使输出功率能够达到24W，但由于它们的 电源适用范围只有±22V，如果使用未经稳压的整流滤波直流电供电，它们实际上都只能给4Ω负载输 出12W功率。美国NS公司在80年代开发生产的LM1875功放IC，比SGS公司生产的TDA2030A功放IC 输出功率高出一倍，原因就在于它的电源适用范围可以达到±30V。如果使用稳压直流电供电，TDA20 30A与LM1875实际上都能在±18V供电条件下给4Ω负载输出24W正弦波有效功率。而且提高供电电压，除了使LM1875在更低的输出功率下发生功耗过载保护动作外，并不能增大输出功率。作为早期开 发的功放器件，TDA2030A与LM1875都没有静音控制功能，对电源纹波的抑制能力也不够强。荷兰菲 利普公司在意法SGS公司推出TDA2030A之后不久，也开发生产出一款性能指标类同的TDA1521Q双功 放IC。该款功放IC的电源适用范围也是±22V，能够同时给两个4Ω负载分别输出12W功率。由于TDA1 521Q已把决定放大倍率的负反馈电路做在IC内部，使用上相对比较简便。此后，菏兰菲利普公司又推 出一款型号为TDA1514A的高性能功放IC，产品介绍资料上称它能够输出40W的功率。但是，实际的使 用实验证明：在使用稳压直流电源供电的情况下，TDA1514A能够可靠工作的电源电压只到±18V，给 4Ω负载输出的正弦波有效功率为24W。如果将电源电压提高到±20V以上电压，TDA1514A将出现过 载保护动作，而且所进行的过载保护动作表现为半波截止输出。这样，人们只能把TDA1514A的工作电 压设计为与LM1875相同的工作电压。 在90年代以前，电子器件生产厂商提供的功放IC输出功率实际都在30W以下。在经过10多年的努力后，美国NS公司和意法SGS公司都在90年代期间相继开发生产出多款输出功率超过30W的功放IC芯片。其中，LM3876、LM3886是美国NS公司的代表作，TDA7294、TDA7295、TDA7296是意法SGS 公司的代表作。这些功放IC芯片都具有很小的安装体积和多项安全保护功能，使用上很可靠。但同时 也正因为功放IC芯片需要有很可靠的过热、过流、过压、过功耗等多项安全保护功能，生产厂家在设 计IC芯片的内部保护电路时，可能会因为所采取的检测方式过于敏感或欠成熟，出现一些不够良好的 问题。生产厂家没有在其产品介绍说明中将这些缺陷写出来，固然有可能是不希望自己的产品销售受 到影响，但更多的原因是他们自己也未必发现了这些缺陷，而需要用户在使用过程中将发现的问题反 馈给生产厂家，他们再去改进开发新的器件。譬如，美国NS公司的音响工程师曾给我推荐使用他们生 产的功放IC，其中有一款型号为LM4701（样品型号为LM4700），该款功放IC据说是替代LM1875的 器件，它具有静音控制功能，输出功率比LM1875高。但实际的使用证明：LM4701在推动4Ω负载时能 够正常工作，不出现误保护动作的电源电压不可以超过±20V，最大输出功率只有20W。如果电源电压 超过±20V，譬如为±22V时，输出功率不但不会增大，100Hz以下低声频段能够正常输出的功率会降 低到只有10W。虽然在±26V稳压电源供电下，LM4701可以给8Ω负载输出25W功率，但因其电源实用 范围只有±32V，在使用非稳压直流电源供电情况下，LM4701可以给8Ω负载输出的功率还达不到20 W。又譬如，意法SGS公司生产的TDA7264双功放IC，产品介绍资料中标明它的最高工作电压为±25 V，最大输出电流为4A，比TDA2030A的性能指标（最高工作电压为±22V，最大输出电流为3.5A）要

7294各电路

TDA7294/TDA7293电流/电压动态负反馈功放电路 （最新更新于2004/10/13） TDA7294是ST意法公司一款新型DMOS大功率音频功放集成电路，它具有较宽范围的工作电压，（VCC+VEE）=80V；较高的输出功率（高达100W的音乐输出功率），并且具有静音待机功能，很小的噪声和失真以及过热、短路保护功能，有关电气参数如下： 电压范围：|VCC|+|VEE|=20V-80V 静态电流：30MA 输出功率：|VCC|=|VEE|=35V ，RL=8欧时为70W 总谐波失真（THD）：0.01%(典型值) 转换速率(SR): 10V/us 开环增益:80dB 典型推荐应用电路如下： PCB图如下

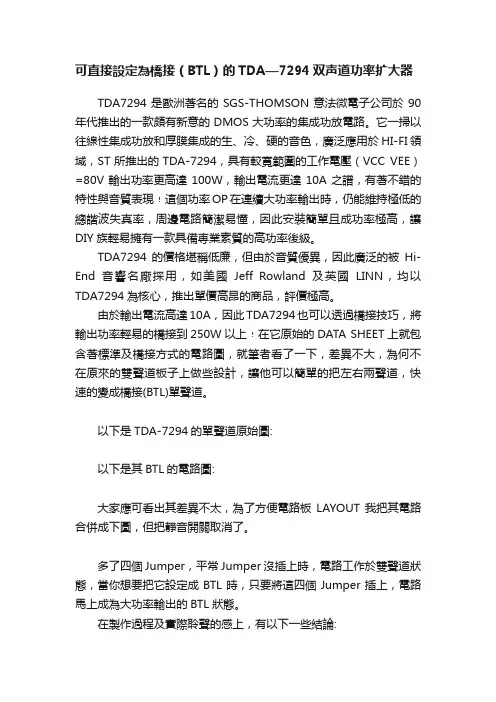

BTL接法如下

TDA7294的封装参数如下图 以下是笔者参照有关推荐电路设计的TDA7294X2 前后级电路图，以及用PROTEL99设计的PCB电路板图。

上图为前级放大部分，为了获得较好的效果，电源用运放和外围元件构成松下伺服电源，以拓宽电源的响应速度，该电路只有在输出电压和输入电压差值大于5V的情况下才能发挥作用，由于采用前后级共用一组电源，后级功放电源的电压较高，本机用正负32V 供电 ，用Rx ,RY作限流后完全能达到上述条件。线性放大部分采用发烧级运算放大集成电路AD827，或更好的AD812等，或者用大S的NE5532，设置放大倍数为10，其中R4为阻抗匹配电阻，同时能有效的减少干挠，反馈回路中省去电容，以拓宽频率范围，对电路的稳定没有影响，下图是后级功放部分，采用典型的推荐电路，只不过为了后级扬声器的保护功能，还有应用直流伺服电路，以减少相位失真和拓宽频率响应范围，最大限度的发挥该IC的优良性能。其中IC的9，10脚外围元件构成静噪和防电流冲击保护电路。扬声器保护电路有很多种，下面的电路简单而且比较稳定可靠，也可用其它电路，该电路中的继电器的选取很重要，本电路选用日本的OMRON透明银触点继电器。至于音量电位器，一般的国产电位器在用不到一年的时间，大都会出现接触不良的毛病，在使用时出现令人心烦的噪声，这是发烧友很难接受的，这里选取MALAYSIA进口的ALPS 八脚步进电位器，从而克服了以上的毛病。

几款功放芯片与效果器芯片简介

几款功放芯片与效果器芯片简介 TDA1521/TDA1514A TDA1521/TDA1514A是荷兰飞利浦公司专门为数字音响在播放时的低失真度及高稳度而设计推出的两款芯片。所以用来接驳CD机直接输出的音质特别好。其中的参数为：TDA1521在电压为±16V、阻抗为8Ω时，输出功率为2×15W，此时的失真仅为0.5％。TDA1514A的工作电压为±9V~±30V,在电压为±25V、RL=8Ω时，输出功率达到50 W，总谐波失真为0.08％。输入阻抗20KΩ, 输入灵敏度600mV,信嘈比达到85dB。其电路设有等待、静嘈状态，具有过热保护，低失调电压高纹波抑制，而且热阻极低，具有极佳的高频解析力和低频力度。其音色通透纯正，低音力度丰满厚实，高音清亮明快，很有电子管的韵味。以上两款功放的外围零件都比较少，是"傻瓜"型的功放芯片，非常适合初级发烧友组装，只要按照电路图，不需调试就可获得很好的效果。由于该芯片的输入电平比较低，我们在制作是不需前置放大器，只要直接接到我们的电脑声卡、光驱、随身听上即可。著名的电脑多媒体音箱漫步者也是采用这两种芯片。 LM3886 LM38863TF是美国NS公司（美国国家半导体公司）于90年代初推出的一款大功率音频功放芯片。该芯片的主要参数：工作电压为±9V~±40V(推荐±25V~±35V )RL=8Ω时的连续输出功率达到68W（峰值135 W）。如果接成BLT时的输出功率可以达到100W，而它的失真小于0.03％，其内部设计有非常完善的过耗保护电路。本人也在使用使芯片，它的音色非常甜美，音质醇厚，颇有电子管的韵味，适合播放比较柔和的音乐。 NS公司还有LM1875、LM1876、LM4766等大家都熟悉的芯片，其中LM4766是最新的，为双声道设计，内含过压、欠压、过载、超温等保护电路。其输出功率不小于2×40W.低音深沉而有弹性，颇具胆机的风格。 TDA7294 TDA7294是欧洲著名的SGS-THOMSON意法微电子公司于90年代向中国大陆摧出的一款颇有新意的DMOS大功率的集成功放电路。它一扫以往线性集成功放和厚膜集成的生、冷、硬的音色，广泛应用于HI-FI领域：如家庭影院、有源音箱等。该芯片的设计以音色为重点，兼有双极信号处理电路和功率MOS的优点。具有耐高压、低噪音、低失真度、重放音色极具亲和力等特色；短路电流及过热保护功能使其性能更完善。TDA7294的主要参数：Vs(电源电压)=±10~±40V;Io(输出电流峰值)为10安培；Po（RMS连续输出功率）在 Vs=±35V、8Ω时为70W，Vs=±27V、4Ω时为70W；音乐功率（有效值）Vs=±38V、8Ω 时为100W,Vs=±29V、4Ω时为100W。总谐波失真极低，仅为0.005％。另外，SGS-THOMSON 意法微电子公司还有几种代表作的功放芯片，如：TDA7295 TDA7296 TDA7264、TDA2030A(我们常用的麦蓝低音炮就是采用此芯片)等。 LM4610N LM4610是美国国家半导体公司的高品质直流控制音响电路。它是一块利用直流电压控制音调、音量和声道平衡的立体声集成电路，并且具有3D音场处理、等响度补偿功能。该电路控制平滑流畅，音质自然流畅，高频清晰、解析力佳，其产生的3D环绕声场具有

主流功放芯片介绍

低档运放JRC4558。这种运放是低档机器使用得最多的。现在被认为超级烂，因为它的声音过于明亮，毛刺感强，所以比起其他的音响用运放来说是最差劲的一种。不过它在我国暂时应用得还是比较多的,很多的四、五百元的功放还是选择使用它，因为考虑到成本问题和实际能出的效果,没必要选择质量超过5532以上的运放。对于一些电脑有源音箱来说，它的应付能力还是绰绰有余的。 运放之皇5532。如果有谁还没有听说过它名字的话，那就还未称得上是音响爱好者。这个当年有运放皇之称的NE5532，与LM833、LF353、CA3240一起是老牌四大名运放，不过现在只有5532应用得最多。5532现在主要分开台湾、美国和PHILIPS生产的，日本也有。5532原来是美国SIGNE公司的产品，所以质量最好的是带大S标志的美国产品，市面上要正宗的要卖8元以上，自从SIGNE被PHILIPS 收购后，生产的5532商标使用的都是PHILIPS商标，质量和原品相当，只须4-5元。而台湾生产的质量就稍微差一些，价格也最便，两三块便可以买到了。NE5532的封装和4558一样，都是DIP8脚双运放（功能引脚见图），声音特点总体来说属于温暖细腻型，驱动力强，但高音略显毛糙，低音偏肥。以前不少人认为它有少许的“胆味”，不过现在比它更有胆味的已有不少，相对来说就显得不是那么突出了。5532的电压适应范围非常宽，从正负3V至正负20V都能正常工作。它虽然是一个比较旧的运放型号，但现在仍被认为是性价比最高的音响用运放。是属于平民化的一种运放，被许多中底档的功放采用。不过现在有太多的假冒NE5532，或非音频用的工业用品，由于5532的引脚功能和4558的相同，所以有些不良商家还把4558擦掉字母后印上5532字样充当5532，一般外观粗糙，印字易擦掉，有少许经验的人也可以辨别。据说有8mA的电流温热才是正宗的音频用5532。 NE5532还有两位兄弟NE5534和NE5535。5534是单运放，由于它分开了单运放，没有了双运放之间的相互影响，所以音色不但柔和、温暖和细腻，而且有较好的音乐味。它的电压适应范围也很宽，低到正负5V的电压也能保持良好的工作状态。由于以前著名的美国BGW-150功放采用5534作电压激励时，特意让正电源电压高出0.7V，迫使其输出管工作于更完美的甲类状态，使得音质进一步改善，所以现在一般都认为如果让正电源高出0.7V音质会更好。5534的引脚功能见（图），价格和5532相当。而NE5535是5532的升级产品，其特点是内电路更加简洁，且输出级采用全互补结构。转换速率比5532更高。不过有个缺点就是噪声较大，频带不够宽，底电压工作时性能不够好，所以用于模拟滤波时效果不如5532理想。但在工作电压大于或等于15V时用作线形放大电路，音乐味会比5532好一些，所以其价格也比5532要贵两三元，其引脚功能和5532一样。 双运放AD827。这枚是AD公司的较新产品，它原本是为视频电路设计的，所以它的增益带宽达50MHZ，SR达到300V/us，它与EL2244一样都是目前市场上电压反馈型双运放的顶级货，一般的运放难望其项背。其高频经营剔透，低频弹跳感优

制作功放必备知识

初级音响爱好者制作功放必备知识 一、常见Hi-Fi集成功放 而今市面上常见的Hi-Fi集成功放，主要是以下三家公司的产品： 1．美国国家半导体公司（NSC），代表产品有LM1875、LM1876、LM3876、LM3886、LM4766等。 2．荷兰飞利浦公司（ＰＨＩＬＩＰS），代表产品是TDA15××系列，比较著名的是TDA1514及TDA1521。 3．意法微电子公司（SGS），比较著名的是TDA20××系列及ＤＭＯS管的TDA7294、TDA7295、TDA7296。 NSC公司与SGS公司的产品音色中性偏暖，飞利浦公司的产品则较为明亮。 二、功放输出功率的选取 爱好者可按通常使用功率的两倍来确定，不要盲目追求大功率。功率过大，不仅成本上升（变压器、散热器、滤波电容，甚至机壳都得加大），而且散热设计、抗干扰、布局等也变得困难。费的功夫多，却造成不必要的浪费。 集成功放的自带散热片有绝缘与非绝缘两类。绝缘类，比如LM系列后缀为ＴＦ的品种，采用整体塑封工艺，只需将集成块与散热器直接固定即可。金属散热片外露的大部分集成功放属非绝缘类，其散热片一般与负电源相通，使用中切勿将其与功放其他部分接触（尤其是机壳与地线），否则集成块会马上损坏。非绝缘类功放块由于热阻较低，输出功率要稍大。 三、功放电路形式的选择 厂家推荐的电路以电压反馈型居多，且给出的指标也是在此基础上测试出来的，既然推荐，该电路应该能比较好地发挥集成块的性能，实际上也是如此。电流反馈与直流伺服是对集成功放应用的有益尝试，但结果不应作过分夸大。用LM1875分别制作两种反馈形式的功放，主观听感并无多少差别。直流化是必要的，对于低失调电压的品种（如LM1875），可以直接取消反向输入端对地电容实现直流化。直流伺服电路使线路复杂化，没有必要采用。 直流电压不宜取得过高，否则不仅集成块发热严重，而且音质劣化，还可能引发过压保护电路的误动作。应优先使用厂家推荐电压，若没有，可用极限电压×85％得到直流电压，再以直流电压除以1.25得交流电压。 功放无需使用稳压电源，但电源的功率容量一定要足够。变压器的功率可取总输出功率的两倍，并作好屏蔽。整流管要选低内阻的，且在每个管子两端

功放IC常用选型与详细说明

功放IC常用选型与详细说明 前言: 小功率功放芯片的遍地开花，使的目前生产和开发蓝牙、MP3的音箱的公司，在功放选型上有很大的多样性和灵活性。但要选择一个合适的功放芯片，也是一件比较麻烦的事，特别是选一款工作电压较宽的功放芯片，更加不容易。下面我就针对我公司的功放芯片，给在家介绍一下。 先例出几款常用功放芯片的比较：QQ:298391364 从列表可以看出，我公司推出的HX系列功放芯片，工作电压和 输出功率明显的高于其它的功放。 HX8358资料介绍： 芯片功能说明： HX8358是一款超低EMI，无需滤波器，AB/D类可选式音频功率

放大器。6V工作电压时，最大驱动功率为8W（VDD=6V,2ΩBTL负载，THD<10%），音频范围内总谐波失真噪声小于1％，（20Hz～20KHz)；HX8358的应用电路简单，只需极少数外围器件； HX8358输出不需要外接耦合电容或上举电容和 缓冲网络； HX8358采用ESOP8封装，特别适合用于小音 量、小体重的便携系统中； HX8358可以通过控制进入关断模式，从而减少 功耗； HX8358内部具有过热自动关断保护机制； HX8358工作稳定，通过配置外围电阻可以调整 放大器的电压增益，方便应用。 芯片功能主要特性： 超低EMI，高效率，音质优 AB/D类切换、单通道 VDD=6V，RL=2Ω，Po=8W，THD+N≤10% VDD=6V，RL=4Ω，Po=5W，THD+N≤10% (防失真关断模式) 宽工作电压范围2.5V—7V 优异的上掉电POP声抑制 采用ESOP8封装 芯片的基本应用：

手提电脑、台式电脑 扩音器 蓝牙音箱 HX8358原理框图: 典型应用电路: 注:以上应用图中元件说明：

常用大功率D类音频功放IC芯片选型说明

常用大功率Ｄ类音频功放IC芯片选型说明传统大功率功放芯片，一般都是模拟的功放芯片，象大家都熟悉的TDA2030、LM1875、TDA1521等。这些功放除了音质会好一点，其它的对于现在的D类功放来说，都是缺点。如今随着技术的进步，D类功放的音质技术早已突破，比传统功放芯片差不了多少。以HX8330为代表的D类功放，是替代这些优秀的前辈产品不二之选。 二、模拟功放的缺点： ●电源供电一般都要用正负双电源供电。 ●大部分都是插件式。 ●因本身发热严重，需要带一块沉重的铝片散热。 ●占用PCB板和机壳的空间很大。 ●外围元件多，特别是电解电容也用的多。 三、HX8330概述： HX8330是一款30W高效D类音频功率放大电路，主要应用于音响等消费类音频设备。此款电路可以驱动低至4Ω负载的立体声扬声器，功效高达90%，使得在播放音乐时不需要额外的散热器。其特点如下： ●15W功率输出(12V电压，4Ω负载，TND+N=10%）； ●30W功率输出（16V电压，4Ω负载，TND+N=10%）； ●效率高达90%，无需散热片； ●较大的电源电压范围8V~20V； ●免滤波功能，输出不需要电感进行滤波； ●输出管脚方便布线布局； ●良好短路保护和具备自动恢复功能的温度保护； ●良好的失真； ●增益36dB； ●差分输入； ●简单的外围设计；QQ:1207435600 ●封装形式：ESOP8。 四、应用领域： ●拉杆音箱: ●大功率喊话器: ●落地音箱: ●蓝牙音箱 ●扩音器

五、芯片对比分析： 六、 功能框图与引脚说明：

七、应用原理图： 如上图，可以很清晰的看出硬件的外围电路是极其简单的，bom成本低廉 八、HX8330优势说明： 1、外围元件少，电路简单, 2、效率高达90%，无需散热片 3、占用PCB板空间小 4、16V供电时，功率可以到达30W 九、总结： 我写这边文章的目的，并不是想要抵扉传统的模拟功放。只是想告诉各位同仁，在如今市场竞争激烈的环境下，一个成品的利润能多铮几毛钱，都是一件不容易的事。我们在选择功放的时候，如果不是做HIFI级别的音箱，音质要求不是很高的情况下。选择合适的Ｄ类功放也是一种有效降低生产成本的方法。 ＩＰＥＴ

几款最常用的音频功放芯片以及应用电路介绍

几款最常用的音频功放芯片以及应用电路介绍 来源：华强北IC代购网功放芯片就好像是多媒体播放设备的“心脏”，是为播放设备提供动力的部件，也是关系到音质的重要环节之一，其重要性自然不言而喻。于是有许多音频功放芯片的初学者就会好奇，要怎么才能选到合适的芯片呢？常用的音频功放芯片有哪些？下面华强北IC代购网搜集了几款最常用的音频功放芯片，以及功率放大集成电路介绍希望对大家的音频电路设计有帮助。 常用的音频功放芯片 1、LM1875 LM1875是最常用的功放芯片之一，为单声道设计，不仅具有音质醇厚功率大的优点，还具有完整的保护电路，在同类型芯片中属于高档型号。 2、LM3886 同样是单声道设计，共有11个引脚，相对LM1875来说，LM3885具有更大的功率，更宽的动态，在其他参数上也有优势，所以只有在最高端多媒体音响才会采用LM3886作为音频功放芯片。 3、LM4766

网上通常的说法是，LM4766等于将两个LM3886封装在一起，为什么这样说呢？从性能参数来看，LM4766恰好和LM3886相当，甚至音色表色也是如出一辙。不过，由于LM4766引脚较多，业内人士常把它称之为“蜈蚣芯片”，在焊接的时候具有一定的难度。 功率放大集成电路分类介绍 1、二声道三维环绕声处理集成电路 音响系统中使用的二声道三维环绕声系统有SRS、Spatializer、Q Surround以及虚拟杜比环绕声系统。 2、杜比定向逻辑环绕声集成电路 杜比定向逻辑环绕声解码系统是经过杜比编码处理过的左、右二声迹信号调节还原成四声道音频信号。 3、数码环绕声解码集成电路 音响系统中使用的数码环绕声系统有杜比数码系统和DTS系统等，两种系统音频信号的记录与重放均为独立六声道。 4、电子音量控制集成电路 电子音量控制集成电路是采用直流电压或串行数据控制的可调增益放大器，其内部一般由衰减器、锁存器、移位寄存器和电平传唤电路组成。 5、电子转换开关集成电路 电子转换开关集成电路是采用直流电压或串行数据控制的额多路电子互锁开关集成电路，内部一般由逻辑控制、电平转换、锁存器、模拟开关等组成。 6、扬声器保护集成电路 扬声器保护集成电路可以在音频功放芯片出现故障、过载或过电压时将扬声器系统与功放电路断开，从而达到保护扬声器和功放电路的目的。扬声器保护集成电路内部一般由检测电路、触发器、静噪电路及继电器驱动电路等组成。

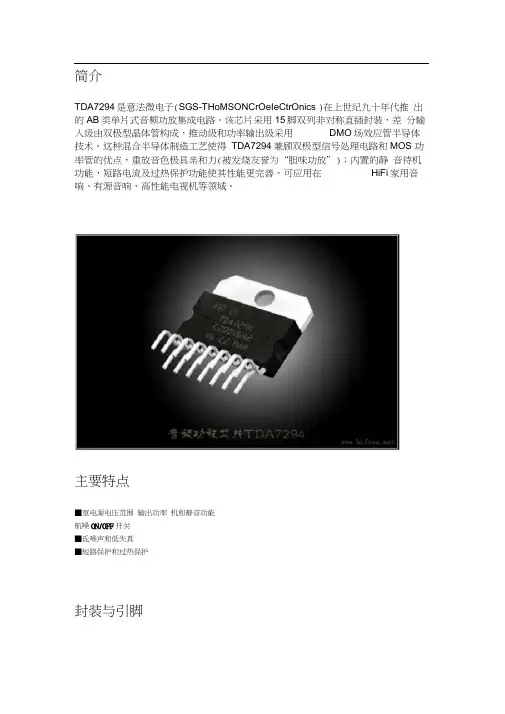

TDA7294功放原理图+PCB图哟AAA

各端脚作用如下 : ①脚为待机端； ②脚为反相输入端； ③脚为正相输入端； ④脚接地； ⑤、⑾、⑿脚为空脚； ⑥脚为自举端； ⑦脚为+Vs(信号处理部分）； ⑧脚为-Vs(信号处理部分)； ⑨脚为待机脚； ⑩脚为静音脚； ⒀脚为+Vs(末级）; ⒁脚为输出端； ⒂脚为-Vs(末级）。 主要特点: TDA7294主要参数为： TDA7294应用电路 待机和关机过程均在静音状态下进行，保证了放大器开关机无噪声。由于业余自装分立元件功放常因测试条件不具备、元件配对差而出现音色粗糙、自激等问题，而TDA7294性能优良、外围元件少安装简单、价格低廉、较其它集成功放更具音色上的优势，十分适合电子爱好者自装家庭影院功放及Hi-Fi功放。 TDA7294标准应用电路如图2所示,图2电路闭环增益为30dB，增大R3或减小R2可以提高放大器增益,反之增益下降；R4、C4决定待机时间常数，取值大时增加等待开/关时间，反之缩短时间；R5、R6C3决定静音时间常数，取值大时静音时间延长，反之缩短；当控制端接低电位时为待机或静音状态。当控制端接Vs时，因（R5+R6）〉R4，⑩脚比⑨脚后升到高电位，而关机时先变为低电位，这就音、低失真度、重放音色极具亲和力等特色；短路电流及过热保护功能使其性能更加完善。Vs（电源电压）为±10V～±40V； Vs=±29V、4Ω时为100W。 I0（输出电流峰值）为10A； P0（RMS连续输出功率）在Vs=±35V、8Ω时为70W，Vs=±27V、4Ω时为70W； 音乐功率（有效值）Vs=±38V、8Ω时为100W； 欧洲著名 SGS-THOMSON 意法微电子公司向中国大陆推出一款音色颇有新意的DMOS大功率集成功放TDA7294,一扫以往线性集成功放和厚膜集成功放生、冷、硬的音色, 广泛用于Hi-Fi领域,如家庭影院、有源音箱。该器件为15脚封装,外形如图1所示。 TDA7294内部线路设计以音色为重点，兼有双极信号处理电路和功率MOS的特点，具有耐压高、低噪

TDA2030集成音频功率放大器

一、TDA2030简介： TDA2030是许多音频功放产品所采用的Hi-Fi 功放集成块。它接法简单，价格实惠，使用方便，在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5个引脚，外型如同塑封大功率管，给使用带来不少方便。 TDA2030 在电源电压±14V ，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压 ±16V ，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。电源电压为±6～±18V 。输出电流大，谐波失真和交越失真小（ ±14V/4欧姆，THD=0.5%）。具有优良的短路和过热保护电路。其接法分单电源和双电源两种，如图3－3－2所示。 TDA2030集成音频功率放大器组装与维修

二、集成音频功率放大器组装 （一）电路组成与工作原理 电路原理如图3-3-3，该电路由左右两个声道组成，其中W101为音量调节电位器，W102低音调节电位器，W103为高音调节电位器。输入的音频信号经音量和音调调节后由C106、C206送到TDA2030集成音频功率放大器进行功率放大。该电路工作于双电源（OCL ）状态，音频信号由TDA2030的1脚（同向输入端）输入，经功率放大后的信号从4脚输出，其中R108、C107、R109组成负反馈电路，它可以让电路工作稳定，R108和R109的比值决定了TDA2030的交流放大倍数，R110、C108和R210、C208组成高频移相消振电路，以抑制可能出现的高频自激振荡。图3-3-4为电源电路，为功放电路提供15-18V 的正负对称电源。 图3－3－2 TDA2030应用电路图

图3－3－3TDA2030集成音频功放电路原理图 (二)电路元器件选择（套件：https://www.360docs.net/doc/0215809009.html,/item.htm?id=5641928561） TDA2030为功率元件，使用过程中将会产生大量热量，要求安装到足够大的散热片上。信号输入插座采用双孔莲花插座，功放输出插座和电源连接采用便于接线的接线端子。其余元件的选择可以参见表3-3-2。 表3-3-2 集成音频功放电路元件清单

转载TDA7294制作的200W功放电路

TDA7294 200W 2.1低音炮电路图 SGS-THOMSON意法微电子公司向中国大陆推出一款音色颇有新意的DMOS大功率集成功放TDA7294,一扫以往线性集成功放和厚膜集成功放生、冷、硬的音色,广泛用于Hi-Fi领域,如家庭影院、有源音箱。该器件为15脚封装,外形如图所示。各端脚作用如下:①脚为待机端；②脚为反相输入端；③脚为正相输入端；④脚接地；⑤、⑾、⑿脚为空脚；⑥脚为自举端；⑦脚为+Vs(信号处理部分）；⑧脚为-Vs(信号处理部分)；⑨脚为待机脚；⑩脚为静音脚；⒀脚为+Vs(末级）;⒁脚为输出端；⒂脚为-Vs(末级）。 欧洲著名TDA7294内部线路设计以音色为重点，兼有双极信号处理电路和功率MOS的特点，具有耐压高、低噪音、低失真度、重放音色极具亲和力等特色；短路电流及过热保护功能使其性能更加完善。 TDA7294主要参数为：Vs（电源电压）为±10V ~±40V；I0（输出电流峰值）为10A； TDA7294标准应用电路闭环增益为30dB，增大R3或减小R2可以提高放大器增益,反之增益下降；R4、C4决定待机时间常数，取值大时增加等待开/关时间，反之缩短时间；R5、R6、C3决定静音时间常数，取值大时静音时间延长，反之缩短；当控制端接低电位时为待机或静音状态。当控制端接Vs时，因（R5+R6）〉R4，⑩脚比⑨脚后升到高电位，而关机时先变为低电位，这就使待机和关机过程均在静音状态下进行，保证了放大器开关机无噪声。 【元器件选择与安装】 （1）安装：自装之前应备齐器件,元件选用优质正品。滤波电解电容容量应达到6800μF（最好10000UF）,耐压50V；电阻采用金属模型；整流管电流应为5A以上；电源变压器可采用环形，也可以采用EI型以降低成本，但容量应该足够大，最好400-500W，这样才能保证放大器低频特性优良。元件备齐后，须用万用表逐一检查，避免把开路、短路或变质元件装入电路板，给下一步通电调试带来麻烦。焊接应采用中性松香焊锡丝，切忌用氯化锌等酸性焊剂，以免导致印制板铜箔漏电或锈蚀印刷板。散热器使用专业梳齿型铝散热器，尺寸为160mm X45mm X80mm，以上又两个固定孔，用自攻螺钉紧固在印刷板少。TDA7294外壳为-Vs端，与散热器间应装绝缘导热片。一般用云母片加硅脂。 （2）通电：焊接安装完毕，检查无误后，用万用表电阻挡测±Vs端对应无短路才能通电。如果有调压器，第一通电可先调低电压再接入。为防止意外情况损坏扬声器，第一通电不接扬声器。通电后，先测±Vs是否正常及对称，再测TDA7294⒁脚输出端应无直流电压，若一切正常，即可接入扬声器试音。输入CD机、VCD机或卡座插放的音乐信号，即可品味劳动成果带来的欢喜，一般说来，只要具备电子技术和焊装基础知识，就有能力安装成功，注意：该管在不加散热器空载无信号时10多秒会发烫，加散热器后不加信号处于温热状态。无散热器时禁止通信号加负载。本图低音用的是BTL电路（桥接），功率比例是R:LOW:L为1：2：1，有超劲的低音感受，你也可以给低音加一个电位器来调节低音大小，左右声道4欧负载，桥接低音输出一个8欧负载，电路中有个D4的4148二极管一定要贴在散热器上是风机调速部分。散热器越热风机转的越快。

自制高品质音调电路

自制高品质音调电路 功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但 功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）-----制作一款高品质的音调板来替换原机音调部分。下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。 图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1---RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1---RP3就是提升或衰减了高中低音，从而实现了音频调节作用。需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。 图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声

功放中经典芯片的DIY应用设计

功放中经典芯片的DIY应用设计 自从被黑胶和原版开盘迷住以后，对CD产品已不屑一顾，难道时代的进步带来的先进数码设备反而不及过时的模拟设备？虽然旧时的模拟音源有其优越的地方，但毕竟从耐用性和内容的多样性相对今天来说，已经难以满足需求，数字音源是唯一的选择。如果用LP的效果标准来要求CD，理论上并不存在困难，而在实际应用中能达到这种要求的产品少之又少，是什么原因？于是本人也异想天开地想通过实践来知道一些相关答案。D/A芯片的三驾马车TDA1541、AD1865、PCM63据说是三大传世经典颇受青睐，一直以来都有听过多款不同版本的产品，其中滋味难以用文字语言来表达，有进口厂机，也有DIY产品，好听耐听的都是借朋友的，自己拥有的机器都不太满意，呵呵。 先从这几个经典芯片入手试试，按照自己的想法制作，摸石头过河，看看自己能做出什么水平的DIY作品出来，是否可以达到大侠们的制作水平，我个人没有多大信心，因为数字电路平时很少有了解，只好临时抱佛脚恶补相关知识、学习网友的经验，张冠李戴拉郎配把各种不同用途的芯片组合成电路试试。 成功是需要付出努力的，一番折腾调教后，就这样先完成了以下两个东西。 1：首先制作的是目前论坛最热、名满天下的TDA1541，据说，制作这个DAC难度不小，我自己也有买过几个不同版本的成品PCB自己组装，最终效果不说了，有好有坏，我觉得这个D/A最难做到的是空间感或声场的深度以及底噪。这些做过的的DIY作业，某些版本的声卡测试指标做得很好，无奈听感却不甚理想，记得不止一次的看到明大侠和其他网友提到过布线的学问技巧，自己有看了一些相关理论，觉得这方面的确是好声的前提，这些经验需要借鉴。 电源质量是声音品质的基石，这点似乎已经是广大diyer的共识，但是各式各样的电路形式却令人眼花缭乱，LM317、337稳压目前被大多数的设计者应用，但是自己有一点经验：78系列的稳压效果最终表述的声音我更喜欢（个人观点，请勿拍砖），另外的原因是自己手头上这样的零件很多，扔了浪费。IV/LPF据说是DAC的重要部分，决定产品最终的声音风格，选择什么形式的LPF也费些脑筋，论坛有运放、仿马兰士的HDMA的，为了省略调试的麻烦我还是选用了运放组合（见下图）， 这个输出电路看起来是个独臂老人，仔细分析电路似乎是设计者有意少画了一个下臂电阻，不然输出中点不可能是0电位，但是调整1.5k电阻还是可以调整输出管的电流，这也是选择这个电路的原因。中点输出不在0电位，对于有耦合电容的时候却不一定是坏事，曾经见过一些国外玩家在制作音箱分频器的时候，故意给里面的电容用电池加一定的偏压，这样做的好处是可以令到电容的相位失真减少（不知是真是假哦），因此，这里的电路中点不在0电位，也许正是设计者的初衷。 数字电路是标准的组合，大家的都一样，没什么特别的地方，连接好电路图就开始画板了，使用的软件是最简单的Sprint-Layout，热转印也是第一次做的，都是在论坛潜水学习的成果，方法过程这里就不累赘了。请看图吧。.. 通电工作后一切正常，哈哈，没有BUG，那个场管使用K170，输出管调整静态电流在8ma，中点3.9v. 2：第二个做好的是大名鼎鼎的AD1865N-K，据说，这是一个充满黑胶魅力的R2R D/A芯

TDA7293大功率高保真功放集成电路

TDA7293大功率高保真功放集成电路 TDA7293大功率高保真功放集成电路 TDA7293是ST（SGS－THOMSON）公司出品的一款大功率高电压（比TDA7294高±10V）DMOS高保真功放集成电路，额定输出功率为100W。最大工作电压为120V。其主要参数如下 电源电压（双电源）最小＝±12典型＝±50最大＝±60 V 输出功率Vs＝±45V R=8Ω140 ｗ 输出功率8?Ω±40V 谐波失真10% 100W 总谐波失真5W 0.005% 开环电压增盖80 ｄB 转折速率15 ｖ／μS 输出电流 6.5 A 输入阻抗100 120 150 KΩ TDA7293和TDA7294的内部结构基本一样，分为三级：差分输入级由双极型晶体管组成，推动级和功率输出级采用场效应管，这种结构可以综合双极型晶体管低噪音和功率场效应管在线性、温度系数、音色上的优势。音色优美，兼顾了

双极信号处理电路和MOS功率管的优点，具有低失真、低噪音、高耐压以及开关机静音、过热保护、短路保护等优点。 TDA7293外观大小和TDA7294一样，也是15脚封装，各引脚的功能与TDA7294大致相同，只有几个脚稍有出入。TDA7293各脚的作用如下：①脚是待机地；②脚是反相输人端；③脚是正相输人端；④脚是地；⑤脚是短路电流检测端，通常作为悬空；⑥脚是自举端；⑦脚是正电源输入端（信号处理部分）；⑧脚是负电源输入端（信号处理部分）；⑨脚是待机端；⑩脚是静音端；(11)是缓冲驱动输出端（桥接时使用）；(12)脚是反馈输人端；(13)脚是正电源输人端（功率输出级部分）；(14)脚是功率输出端；(15)脚是负电源输入端（功率输出级部分）。 TDA7293的⑨脚为静音为控制端，当该脚低于2.5V时，TDA7293执行静音操作，输出端无信号输出；⑩脚为待机模式控制端，当该脚低于2.4V时，TDA7293工作在待机模式，内部电路停止工作。 VD1、VT1、VT2构成输出中点直流电位检测电路，当 TDA7293工作异常或者意外损坏而导致输出中点直流电位 超过2V时，VT1导通VT2截止，继电器K失电，常开触点断开，将扬声器与功放输出端之间的连接断开，可以有效地保护昂贵的扬声器系统不致于损坏。电容C11一方面可以防
