箱梁张拉伸长量理论计算
箱梁单端张拉伸长量计算
194716.26 193183.92 183050.18 180319.66 179775.85 177094.18 176592.32 174910.95 174289.04 172629.60 171508.24
起点 195300
伸长量 总伸长量 总长度
1~2 2~3 3~4 4~5 N4 5~6 6~7 7~8 8~9 9~10 10~11 11~12
3.26 0.37 18.12 2.28 1.97 2.28 0.66 2.3 0.37 1.31 1.34
0 2.655 0 16.574 0 16.574 0 16.699 0 9.574 0
140 140 140 140 140 140 140 140 140
0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015
190000 0.0111 190000 0.0190 190000 0.0323 190000 0.0477 190000 0.0076 190000 0.0477 190000 0.0048 190000 0.0359 190000 0.0073

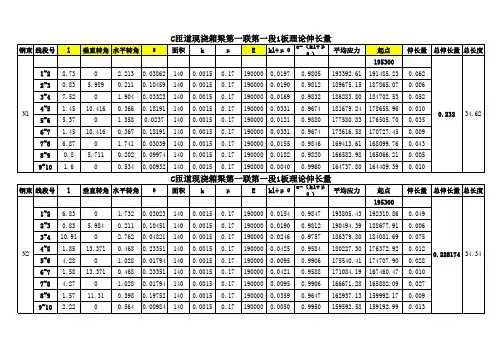

C匝道现浇箱梁第一联第一段1板理论伸长量
钢束 线段号 l 垂直转角 水平转角 面积 k E kl+μ θe-（kl+μ θ ）平均应力 0.9847 0.9812 0.9757 0.9584 0.9906 0.9588 0.9906 0.9647 0.9950 193805.43 190494.39 186379.80 180227.30 175540.41 171084.19 166671.28 162937.13 159592.58 起点 195300 1~2 2~3 3~4 N2 4~5 5~6 6~7 7~8 8~9 9~10 6.83 0.83 10.91 1.85 4.28 1.58 4.27 1.57 2.22 0 5.984 0 13.371 0 13.371 0 11.31 0 1.732 0.211 2.762 0.468 1.028 0.468 1.028 0.398 0.564 140 140 140 140 140 140 140 140 140 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 190000 0.0154 190000 0.0190 190000 0.0246 190000 0.0425 190000 0.0095 190000 0.0421 190000 0.0095 190000 0.0359 190000 0.0050 192310.86 188677.91 184081.69 176372.92 174707.90 167460.47 165882.09 159992.17 159192.99 0.049 0.006 0.075 0.012 0.028 0.010 0.027 0.009 0.013 0.228174 34.34 伸长量 总伸长量 总长度
米箱梁腹板纵向N1N2N3N4N5N6束理论伸长量计算
40米箱梁腹板钢束张拉理论伸长量一、中跨钢束理论伸长量1、N1钢束预应力筋采用二束4φ15.2（中跨边梁）或3φ15.2（中跨中梁）的钢绞线束, 由于每束中的每根钢绞线受力是一样的，因此每束中的每根钢绞线的伸长量也是一致的，故我们可以计算每束中的一根钢绞伸长量即可。
张拉时采用两端对称同时张拉，因此只需计算半幅钢束伸长量即可。
工具夹片至锚垫板距离约为55cm,而每根钢绞线的张拉端控制力为：张拉控制力N k=75%*R y b*140=0.75*1860*140=195300N=195.3KN,A y=140mm2, E g=1.95*105MPa,预应力孔道采用圆形金属波纹管,故μ=0.25,k=0.0015,回缩量为6mm(一端)。
将半个曲线预应力筋分成三段,分段计算:θ=4。
/180。
*π=0.06981rad将各段数据列入下表得：终点力P 线段L(m) θ(rad) kx+μθe-（kx+μθ）（KN）AB 16.62 0 0.02493 0.9754 190.5 BC 2.791 0.0689 0.02141 0.9788 186.46CD 0.882 0 0.00132 0.99868 186.21 将表中的数据代入下式，得理论伸长量：ΔL=PL/A y E g分段求得：ΔL=2*（0.117+0.019+0.006）=0.284m=284mm2、N2钢束预应力筋采用二束4φ15.2的钢绞线束,由于每束中的每根钢绞线受力是一样的，因此每束中的每根钢绞线的伸长量也是一致的，故我们可以计算每束中的一根钢绞伸长量即可。
张拉时采用两端对称同时张拉，因此只需计算半幅钢束伸长量即可。
工具夹片至锚垫板距离为55cm,而每根钢绞线的张拉端控制力为：张拉控制力N k=75%*R y b*140=0.75*1860*140=195300N=195.3KN,A y=140mm2, E g=1.95*105MPa,孔道采用预埋塑料波纹管成型,故μ=0.25,k=0. 0015,回缩量为6mm(一端)。
箱梁预应力张拉计算书

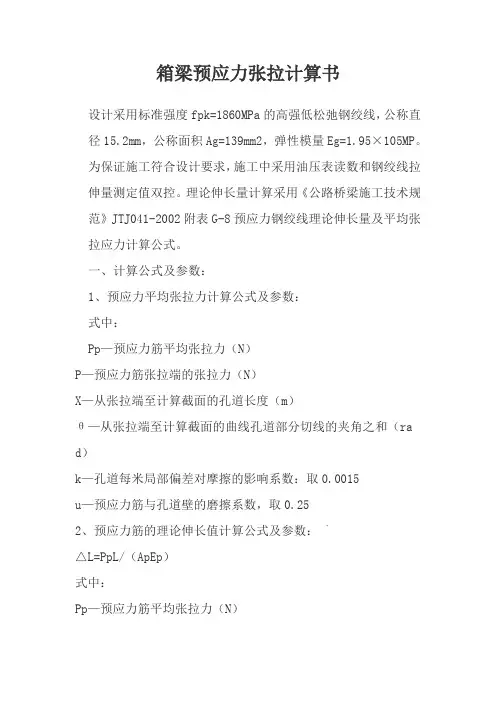

箱梁预应力张拉计算书设计采用标准强度fpk=1860MPa的高强低松弛钢绞线，公称直径15.2mm，公称面积Ag=139mm2，弹性模量Eg=1.95×105MP。
为保证施工符合设计要求，施工中采用油压表读数和钢绞线拉伸量测定值双控。
理论伸长量计算采用《公路桥梁施工技术规范》JTJ041-2002附表G-8预应力钢绞线理论伸长量及平均张拉应力计算公式。
一、计算公式及参数：1、预应力平均张拉力计算公式及参数：式中：Pp—预应力筋平均张拉力（N）P—预应力筋张拉端的张拉力（N）X—从张拉端至计算截面的孔道长度（m）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（ra d）k—孔道每米局部偏差对摩擦的影响系数：取0.0015u—预应力筋与孔道壁的磨擦系数，取0.252、预应力筋的理论伸长值计算公式及参数： `△L=PpL/（ApEp）式中：Pp—预应力筋平均张拉力（N）L—预应力筋的长度（mm）Ap—预应力筋的截面面积（mm2），取139mm2Ep—预应力筋的弹性模量（N/mm2），取1.95×105N/mm2二、伸长量计算：1、N1束一端的伸长量：单根钢绞线张拉的张拉力P=0.75×1860×139=193905NX直=3.5m；X曲=2.35mθ=4.323×180=0.25radKX曲+uθ=0.0015×2.35+0.25×0.25=0.066Pp=193905×（1-e-0.066）/0.066=187644N△L曲=PpL/（ApEp）=187644×2.35/（139×1.95×105）=16.3 mm△L直=PpL/（ApEp）=187644×3.5/（139×1.95×105）=24.2m m△L曲+△L直=16.3+24.2=40.52、N2束一端的伸长量：单根钢绞线张拉的张拉力：P=0.75×1860×139=193905NX直=0.75；X曲=2.25m 8\9Hbθ=14.335×π/180=0.2502KX曲+uθ=0.0015×2.25+0.25×0.2502=0.0659Pp=193905×（1－e-0.0659）/0.0659=187653N FR7△L曲=PpL/（ApEp）=187653×2.25/（139×1.95×105）=15.6 mm△L直=PpL/（ApEp）=187653×0.75/（139×1.95×105）=5.2m m（△L曲+△L直）*2=（15.6+5.2）*2=41.6mm张拉时理论伸长量计算一、计算参数：1、K—孔道每米局部偏差对摩擦的影响系数：取0.00152、u—预应力筋与孔道壁的摩擦系数：取0.253、Ap—预应力筋的实测截面面积：139mm24、Ep—预应力筋实测弹性模量：1.95×105N/mm25、锚下控制应力：σk=0.75Ryb=0.75×1860=1395N/mm26、单根钢绞线张拉端的张拉控制力：P=σkAp=193905N7、千斤顶计算长度：60cm8、工具锚长度：7cm二、张拉时理论伸长量计算：以N1束钢绞线为例：N1束一端的伸长量：式中：P—油压表读数（MPa）F—千斤顶拉力（KN）P=P1时，（1）15%σcon=232.7KN时：P=－0.48+0.021PF=－0.48+0.0219×232.7=4.6MPa （3）30%σcon=465.4KN时：P=－0.48+0.021PF=－0.48+0.0219×465.4=9.7MPa （4）100%σcon=1551.2KN时：P=－0.48+0.021PF=－0.48+0.0219×1551.2=33.5MPa （5）103%σcon=1597.7KN时：P=－0.48+0.021PF=－0.48+0.0219×1597.7=34.5MPa P=P2时，（1）15%σcon=203.6KN时：P=－0.48+0.021PF=－0.48+0.0219×203. 6=4.0MPa （3）30%σcon=407.2KN时：P=－0.48+0.021PF=－0.48+0.0219×407.2=8.4MPa （4）100%σcon=1357.3KN时：P=－0.48+0.021PF=－0.48+0.0219×1357.3=29.2MPa （5）103%σcon=1398.0KN时：P=－0.48+0.021PF=－0.48+0.0219×1398.0=30.1MPa 三、2407号千斤顶张拉，千斤顶回归方程：P=0.02247F+0.08式中：P—油压表读数（MPa）F—千斤顶拉力（KN）P=P1时：（1）15%σcon=232.7KN时：P=－0.2247F+0.08=0.08+0.02247×232.7=5.3MPa （3）30%σcon=465.4KN时：P=－0.02247F+0.08=0.08+0.02247×465.4=10.5MPa （4）100%σcon=1551.2KN时：P=－0.02247F+0.08=0.08+0.02247×1551.2=34.9MPa （5）103%σcon=1597.7KN时：P=－0.02247F+0.08=0.08+0.02247×1597.7=36.0MPa P=P2时： YeL,@pv9（1）15%σcon=203. 6KN时：P=－0.2247F+0.08=0.08+0.02247×203.6=4.7MPa （3）30%σcon=407.2KN时：P=－0.02247F+0.08=0.08+0.02247×407.2=9.2MPa （4）100%σcon=1357.3KN时：P=－0.02247F+0.08=0.08+0.02247×1357.3=30.6MPa （5）103%σcon=1398.0KN时：P=－0.02247F+0.08=0.08+0.02247×1398.0=31.5MPa预留孔道摩阻值过大控制预留孔道摩阻值在施工过程中要进行多样本的现场摩阻试验，收集不同类型下波纹管、钢绞线布置方式组合工况下的摩阻系数。
30m箱梁张拉伸长量计算
值 计 算 表（60°角）100%锚下应力
]/ (kl+uθ ) P=σk×Ap×n×b
θ 从张端至计 算截面曲线 孔道部分切 线的夹角之 和(rad) 0 0.08726646 0 0 0.08726646 0 0 0.08726646 0 0 0.02443461 0 0 0.08726646 0 0 0.08726646 0 0 0.08726646 0 0 0.02443461 0 K U 孔道每米 预应力筋 局部偏差 与孔道壁 kl+uθ 对摩擦的 的摩擦系 影响系数 数 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.0015 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.17 0.014952 0.020726 0.001091 0.012543 0.020726 0.003524 0.010133 0.020726 0.005957 0.001599 0.005253 0.019088 0.012371 0.020726 0.003966 0.00996 0.020726 0.006368 0.007552 0.020726 0.008766 0.001599 0.005253 0.019475 b（超张 σk Pz n 拉系数， 预应力筋 预应力筋 同时张拉 低松弛筋 的张拉控 终点张拉 预应力筋 取 1.0 ； 制应力 力（N） 根数 摩阻损失 (MPa) 取3%） 192401.6 188455 188249.6 192865.6 188909.5 188245 193331 189365.3 188240.7 194988 193966.3 190299.1 192898.9 188942.1 188194.2 193364.5 189398.1 188195.9 193830.7 189854.7 188197.8 194988 193966.3 190225.5 1395 1395 1395 0 1395 1395 1395 1395 1395 1395 1395 1395 1395 1395 1395 1395 0 1395 1395 1395 1395 1395 1395 1395 1395 1395 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0.987535322 0.979487518 0.9964827 0.989917905 0.979487518 0.994061205 0.998402335 0.994760334 0.981093513 0.987705686 0.979487518 0.996041854 0.990089423 0.979487518 0.99365273 0.992476679 0.979487518 0.991272309 0.998402335 0.994760334 0.980713903 1 1 1 1 1 1
30m预应力箱梁张拉应力计算伸长量
30m预应力箱梁X拉应力、伸长量计算一、预应力钢绞线X拉力计算：根据图纸设计预应力钢绞线锚下控制应力：δK=0.75R y b=0.75×1860=1395Mpa根据公式P=δK×AP×n AP=139mm2（1）正弯矩四股、五股钢绞线X拉力：P4=1395×139×4=775.6KNP5=1395×139×5=969.5KN（2）负弯矩单根X拉力P1=1395×139=193.9KN二、预应力钢绞线的理论伸长值计算：伸长量ΔL= PpL Pp= P（1-e-(kL+μθ)）ApEp kL+μθ根据图纸设计与钢绞线的技术指标，取值如下：Ap=139mm2Ep=1.95×105Mpa δK=1395Mpa 查《桥规》附表C1得k、μ值，k=0.0015 μ=0.17X拉端X拉力P1=δK×Ap=1395×139=193905N1、中跨箱梁:（1）N1（2×4）：ΔL1: Pp1=193905×（1-0.96495385）/0.035675=190487NΔL1=190487×13.895/(139×1.95×105)=0.09765m ΔL2: P2=2 Pp1-P1=2×190487-193905=187069NPp2=187069×（1-0.99882319）/0.0011775=186959N ΔL2=186959×0.785/(139×1.95×105)=0.005414mN1的伸长值（ΔL1+ΔL2）×2=20.6cm（2）N2（2×4）：ΔL1: Pp1=193905×（1-0.96728123）/0.033266=190715N ΔL1=190715×12.289/(139×1.95×105)=0.086467m ΔL2: P2=2 Pp1-P1=2×190715-193905=187525NPp2=187525×（1-0.99639601）/0.0036105=187187N ΔL2=187187×2.407/(139×1.95×105)=0.016623mN2的伸长值（ΔL1+ΔL2）×2=20.6cm（3）N3（2×4）：ΔL1: Pp1=193905×（1-0.9696142）/0.030857=190944N ΔL1=190944×10.683/(139×1.95×105)=0.0752575m ΔL2: P2=2 Pp1-P1=2×190944-193905=187983NPp2=187983×（1-0.99397473）/0.0060435=187416N ΔL2=187416×4.029/(139×1.95×105)=0.027858mN3的伸长值（ΔL1+ΔL2）×2=20.6cm（4）N4（2×4）：ΔL1: Pp1=193905×（1-0.99317182）/0.0068516=193242N ΔL1=193242×1.799/(139×1.95×105)=0.012825m ΔL2: P2=2 Pp1-P1=2×193242-193905=192579NPp2=192579×（1-0.98100816）/0.0191745=190744N ΔL2=190744×12.783/(139×1.95×105)=0.089956mN4的伸长值（ΔL1+ΔL2）×2=20.5cm2、边跨箱梁：P1=δK×Ap=1395×139=193905N（1）N1（2×5）：ΔL1: Pp1=193905×（1-0.96754025）/0.03299825=190741N ΔL1=190741×12.1105/(139×1.95×105)=0.085222m ΔL2: P2=2 Pp1-P1=2×190741-193905=187577NPp2=187577×（1-0.99605978）/0.003948=187207N ΔL2=187207×2.632/(139×1.95×105)=0.0181785mN1的伸长值（ΔL1+ΔL2）×2=20.7cm（2）N2（2×5）：ΔL1: Pp1=193905×（1-0.96985714）/0.0306065=190967N ΔL1=190967×10.516/(139×1.95×105)=0.07408998m ΔL2: P2=2 Pp1-P1=2×190967-193905=188029NPp2=188029×（1-0.99367211）/0.006348=187433N ΔL2=187433×4.232/(139×1.95×105)=0.02926458mN2的伸长值（ΔL1+ΔL2）×2=20.67cm（3）N3（2×5）：分段ΔL1: Pp1=193905×（1-0.97218103）/0.02821325=191195N ΔL1=191195×8.9205/(139×1.95×105)=0.062924m ΔL2: P2=2 Pp1-P1=2×191195-193905=188485NPp2=188485×（1-0.99129015）/0.008748=187663N ΔL2=187663×5.832/(139×1.95×105)=0.04037819mN3的伸长值（ΔL1+ΔL2）×2=20.66cm（4）N4（2×4）：ΔL1: Pp1=193905×（1-0.99331038）/0.0067121=193256N ΔL1=193256×1.706/(139×1.95×105)=0.0121636m ΔL2: P2=2 Pp1-P1=2×193256-193905=192607NPp2=192607×（1-0.98073303）/0.019455=190745N ΔL2=190745×12.97/(139×1.95×105)=0.09127329mN4伸长值（ΔL1+ΔL2）×2=20.68cm3、负弯矩伸长值（1）T1（2×5）ΔL1: Pp1=193905×（1-0.98955493）/0.0105=192891N ΔL1=192891×7/(139×1.95×105)=0.05mT1伸长值（ΔL1）=0.5cm（2）T2（2×5）ΔL1: Pp1=193905×（1-0.985112）/0.015=192457NΔL1=192457×10/(139×1.95×105)=0.071mT2伸长值（ΔL1）=7.1cm（3）T3（3×5）ΔL1: Pp1=193905×（1-0.97775124）/0.0225=191740NΔL1=191740×15/(139×1.95×105)=0.106mT1伸长值（ΔL1）=10.6cm预应力钢绞线X拉力对应油表读数一、根据图纸设计预应力钢绞线锚下控制应力：δK=0.75R y b=0.75×1860=1395Mpa根据公式P=δK×AP×n AP=139mm2（1）正弯矩四股、五股钢绞线X拉力：P4=1395×139×4=775.6KNP5=1395×139×5=969.5KN（2）负弯矩单根X拉力P1=1395×139=193.9KN二、根据千斤顶与压力表检定报告与1#、2#千斤顶回归线型方程：1#千斤顶（20204#压力表）：Y=0.0329X+0.652#千斤顶（20208#压力表）：Y=0.0329X+0.23#千斤顶（20212#压力表）：Y=0.2251X+0.794#千斤顶（90411#压力表）：Y=0.2257X+0.69计算得到X拉力为10%δK、20%δK、100%δK时油压表读数如下表:1#千斤顶（20204#压力表）2#千斤顶（20208#压力表）3#千斤顶（20212#压力表）4#千斤顶（90411#压力表）中跨梁钢绞线理论伸长值一览表边跨梁钢绞线理论伸长值一览表负弯矩理论伸长值一览表。
箱梁张拉计算书
预应力张拉计算书一、张拉设计预应力钢束为φj15.2高强度低松弛钢绞线，横载面积140mm2，有单束5根、4根两种形式，锚具型号分别为M15-5型、M15-4、BM15-4型。
抗拉强度标准值f pk=1860Mpa，锚下控制应力σ控=0.75f pk=1395Mpa。
二、张拉设备选用1、张拉设备能力计算（以单束5根为例）P=σ控×A×n=1395×106 N/m2×140×10-6 m2×5=976.5KN=97.7T为了抵消夹片锚固回缩时的预应力损失，超张拉3%σ控：P max=P×103%=100.6T2、张拉设备行程（以最长钢束拉力无磨阻损失为例）ΔL=σ控×L/E p=1395×106×30.84×103/(1.95×1011)=220.6mm张拉时为两侧张拉,单侧伸长量为220.6/2=110.3mm所选用YDC1500型穿心式液压千斤顶,其张拉力T=150T，行程l s=400mm。
3、压力表选用150T千斤顶活塞面积为290cm2。
由式P n=P/A n（式中P n—计算压力表读数；P—张拉力；A n—张拉设备工作液压面积），得：P n =100.6×104N/29000mm2=34.69N/mm2所选用最大读数为60MPa的压力表。
三、分级张拉段划分为了便于伸长量测量和控制两端张拉的同步进行，把张拉段分为10%σ控、20%σ控、100%σ控、103%σ控四个阶段，各阶段张拉力分别为：四、理论伸长量计算根据公路桥规12.8.3款和附录G-8规定，对预应力钢铰线理论伸长量进行计算：ΔL=P p L/（A p E p）P p= {P×[1-e-（kx+μθ）]}/ （kx+μθ）式中，ΔL—理论伸长量，cm；P p—预应力钢铰线平均张拉力，N；L—预应力钢铰线长度，cm；E p—弹性模量，N/mm2，取E p =1.98×105 N/mm2；A p—一束预应力钢铰线总面积， mm2；P—预应力钢铰线张拉端张拉力，N；x—从张拉端至计算截面的孔道长度，m；θ—从张拉端至计算截面曲线轨道部分切线的夹角和，rad；k—管道偏差系数，取k=0.0015；μ—管道磨阻系数，取μ=0.25；预应力钢铰线张拉理论伸长值计算表(100%σK)。
箱梁预应力张拉力和理论伸长量计算
25ｍ箱梁预应力张拉与理论伸长量计算一、张拉力计算（校核图纸）1、钢绞线参数Øj15、24钢绞线截面积:A=140mm2,标准强度:R b y=１86０Mpa，弹性模量E y=1、9５×105Mpａ2、张拉力计算a、单根钢绞线张拉力Ｐ=0、７５Ｒb y×A=０、75×186０×106×140×10—6＝195、3Knｂ、每束张拉力(中跨梁）N１～N２(4索）:Ｐ总=195、3×4=781、2Kｎ（标准）*1、0２=796、８ＫnN3～N４(3索)：P总=195、3×３＝５85、9Ｋn（标准）＊1、02＝59７、6Knc、每束张拉力(边跨梁）N1~N4(4索）:Ｐ总=195、3×4=７81、2Ｋｎ（标准）＊1、0２=796、8Ｋn二、设计图纸中钢绞线中有直线与曲线分布，且有故P≠P P（1）中跨箱梁1、1：N1钢绞线经查表：k＝0、0０15μ=0、25根据图纸计算角度θ=０、11８7（为弧度)竖弯与平弯N１：理论计算值（根据设计)1、2：N２钢绞线经查表:k=０、0015 μ＝0、2５根据图纸计算角度θ=０、１187（为弧度)竖弯与平弯N２:理论计算值（根据设计）1、3：N３钢绞线经查表：k=0、0015 μ=0、25根据图纸计算角度θ=０、1１８７（为弧度）竖弯与平弯N３：理论计算值(根据设计）1、4：N4钢绞线经查表: k=０、００15 μ=０、25根据图纸计算角度θ＝0、0559(为弧度)竖弯与平弯N4：理论计算值（根据设计)（2)、边跨箱梁1、1:N1钢绞线经查表：k＝０、0０1５μ=０、2５根据图纸计算角度θ=0、1187(为弧度）竖弯与平弯N1：理论计算值（根据设计)1、２:N2钢绞线经查表：k=0、0015 μ=0、25根据图纸计算角度θ=0、11８7（为弧度）竖弯与平弯Ｎ2:理论计算值(根据设计)１、３：N3钢绞线经查表: ｋ=0、00１5 μ=0、25根据图纸计算角度θ=０、1１87（为弧度）竖弯与平弯N3：理论计算值（根据设计）1、4：N4钢绞线经查表: k=0、0015 μ=0、2５根据图纸计算角度θ=0、０5５9（为弧度)竖弯与平弯N4:理论计算值（根据设计）备注:以上终点力P P(KＮ）、ΔL（mm）伸长量根据下列公式计算P(1—e－(kx+μθ)）(1)、ＰP＝kx+μθP P L（２)、ΔL= ＡP E P35ｍ箱梁预应力张拉与理论伸长量计算一、张拉力计算（校核图纸)1、钢绞线参数Øｊ15、2４钢绞线截面积:A=140mm２，标准强度:Ｒｂｙ=1860Mｐa，弹性模量Ｅy＝1、95×105Ｍpa2、张拉力计算a、单根钢绞线张拉力P=0、75 Rｂy×Ａ=0、7５×1８６0×10６×14０×10—6=１95、３Kｎb、每束张拉力(中跨梁）Ｎ１~Ｎ5(4索）：P总＝195、３×４=7８1、2Kn(标准）＊1、０2＝７9６、８Knc、每束张拉力（边跨梁）N１、N5（４索）：P总＝195、３×４=７81、2Kn(标准）*1、02＝796、8KnN2~N4(5索）：Ｐ总=195、3×５=9７6、５Kn(标准)*１、０2＝９96、０Kn二、设计图纸中钢绞线中有直线与曲线分布,且有故P≠ＰＰ(1）、中跨箱梁１、1：N1钢绞线经查表：k=0、0０１５μ＝0、25根据图纸计算角度θ=0、1100（为弧度)竖弯与平弯N1：理论计算值（根据设计)１、2:N2钢绞线经查表: k＝0、0０1５μ=0、25根据图纸计算角度θ＝0、110０（为弧度）竖弯与平弯N2：理论计算值(根据设计）１、3:N3钢绞线经查表：k=０、0015 μ=０、25根据图纸计算角度θ=0、1100(为弧度)竖弯与平弯N3：理论计算值(根据设计)1、4：N4钢绞线经查表: k＝0、０015 μ＝0、25根据图纸计算角度θ=0、１1０0（为弧度）竖弯与平弯N4：理论计算值(根据设计）1、5：N5钢绞线经查表: k＝0、0０15 μ=0、25根据图纸计算角度θ=０、0１92（为弧度）竖弯与平弯N５：理论计算值（根据设计）（2)、边跨箱梁1、1:N1钢绞线经查表：k=0、0015μ＝０、2５根据图纸计算角度θ=0、110０（为弧度）竖弯与平弯N1：理论计算值（根据设计)1、２：N２钢绞线经查表: k＝0、0015μ=0、25 根据图纸计算角度θ=0、1１00（为弧度）竖弯与平弯N２：理论计算值(根据设计)１、3:Ｎ３钢绞线经查表: k=0、001５μ=0、25根据图纸计算角度θ＝0、1100(为弧度)竖弯与平弯N3：理论计算值（根据设计）1、4:N4钢绞线经查表：ｋ=0、０015 μ=０、2５根据图纸计算角度θ＝0、0559(为弧度）竖弯与平弯N4：理论计算值（根据设计）1、5:N5钢绞线经查表：k=0、０015μ＝0、２5根据图纸计算角度θ=0、０192(为弧度）竖弯与平弯N５:理论计算值（根据设计）备注：以上终点力ＰP(KN）、ΔＬ(mｍ）伸长量根据下列公式计算P（1—ｅ—（kx+μθ）)(1）、P P= ｋx＋μθPＰＬ（２)、ΔL= A PＥP。
岔河大桥30m箱梁张拉伸长量计算书
16米空心板钢绞线张拉设计伸长量计算书一、计算公式及参数△L=EpAp LPp Pp=1、预应力平均张拉力计算公式及参数：△L —钢绞线一端伸长量（mm ）Pp —预应力筋平均张拉力（N ）P —预应力筋张拉端的张拉力（N ）X —从张拉端至计算截面的孔道长度（m ）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad ）k —孔道每米局部偏差对摩檫的影响系数，取0.0015μ—预应力筋与孔道壁的摩檫系数，取0.25 2、预应力筋的理论伸长值计算公式及参数：Pp —预应力筋平均张拉力（N ）L —预应力筋的长度（mm ）Ap —预应力筋的截面面积（mm2），单根取140 mm2Ep —预应力筋的弹性模量（N/ mm2），取1.95×105N/ mm2（Mpa ）在计算一端伸长量时，X=L二、伸长量计算以中跨为例1、N1束一端的伸长量：（中跨3根 2束）单根钢绞线张拉的张拉力P=0.73×1860×140=190092NX=16.79÷2=8.395mθ=5.361×π÷180=0.094radkx+μθ=0.0015×8.395+0.25×0.094=0.036Pp =P×[1-e-( kx+μθ)]/ ( kx+μθ)= 190092×3×(1-e-0.036) ÷0.036 =560133N△L= Pp×L ÷(Ap× Ep)= 560133×8395÷(140×3×1.95×105) △L =57.4mm扣除10%初应力后△L=57.4×（1-10%）=51.69mm与设计比较（51.69-53）÷53=-2.4%2、N2束一端的伸长量：（中跨3根 2束）单根钢绞线张拉的张拉力P=0.73×1860×140=190092NX=16.764÷2=8.382mθ=2.307×π÷180=0.04radkx+μθ=0.0015×8.382+0.25×0.04=0.023Pp =P×[1-e-( kx+μθ)]/ ( kx+μθ)= 190092×3×(1-e-0.023) ÷0.023 =56367.8N△L= Pp×L ÷(Ap× Ep)= 56367.8×8382÷(140×3×1.95×105) △L =57.69mm扣除10%初应力后△L=57.69×（1-10%）=51.92mm与设计比较（51.92-53）÷53=-2.03%同样方法计算出端梁伸缩缝端伸长量△L伸= 52.02mm连续端伸长量△L连=51.65mm钢绞线的张拉控制应力一、3根钢绞线束：σcon=0.73×1860×140×3=570.2762KN1号千斤顶张拉、2005.6.802号油表时千斤顶回归方程：Y=0.0219X+0.16式中：Y——油压表读数（MPa）X——千斤顶拉力（KN）(1)、10%σcon=57.028 KN时：Y=0.0219X+0.16=0.0219×57.028+0.16=1.41MPa(2)、20%σcon=114.055KN时：Y=0.0219X+0.16=0.0219×114.055+0.16=2.66MPa(3)、100%σcon=570.276KN时：Y=0.0219X+0.16=0.0219×570.276+0.16=12.65MPa2号千斤顶张拉、2005.11.871号油表时：千斤顶回归方程：Y=0.0218X-0.53：式中： Y——油压表读数（MPa）X——千斤顶拉力（KN）(1)、10%σcon=57.028 KN时：Y=0.0218X-0.53=0.0218×57.028-0.53=0.71MPa(2)、20%σcon=114.055KN时：Y=0.0218X-0.53=0.0218×114.055-0.53=1.96MPa(3)、100%σcon=570.276KN时：Y=0.0218X-0.53=0.0218×570.276-0.53=11.9MPa二、4根钢绞线束：σcon=0.73×1860×140×4=760.37KN1号千斤顶张拉、2005.6.802号油表时千斤顶回归方程：Y=0.0219X+0.16式中：Y——油压表读数（MPa）X——千斤顶拉力（KN）(1)、10%σcon=76.037 KN时：Y=0.0219X+0.16=0.0219×76.037+0.16=1.83MPa(2)、20%σcon=152.074KN时：Y=0.0219X+0.16=0.0219×152.074+0.16=3.49MPa(3)、100%σcon=760.37KN时：Y=0.0219X+0.16=0.0219×760.37+0.16=16.81MPa2号千斤顶张拉、2005.11.871号油表时：千斤顶回归方程：Y=0.0218X-0.53：式中： Y——油压表读数（MPa）X——千斤顶拉力（KN）(1)、10%σcon=76.037 KN时：Y=0.0218X-0.53=0.0218×76.037-0.53=1.13MPa(2)、20%σcon=152.074KN时：Y=0.0218X-0.53=0.0218×152.074-0.53=2.79MPa (3)、100%σcon=760.37KN时：Y=0.0218X-0.53=0.0218×760.37-0.53=16.05MPa。
