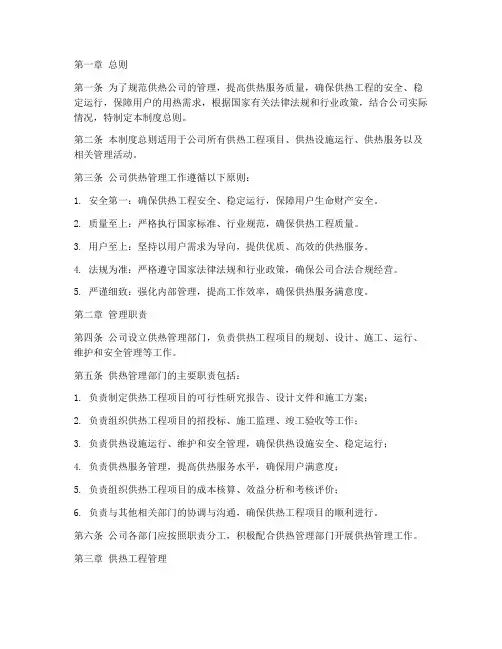

供热公司管理制度总则
第一章总则第一条为了规范供热公司的管理，提高供热服务质量，确保供热工程的安全、稳定运行，保障用户的用热需求，根据国家有关法律法规和行业政策，结合公司实际情况，特制定本制度总则。
第二条本制度总则适用于公司所有供热工程项目、供热设施运行、供热服务以及相关管理活动。
第三条公司供热管理工作遵循以下原则：1. 安全第一：确保供热工程安全、稳定运行，保障用户生命财产安全。
2. 质量至上：严格执行国家标准、行业规范，确保供热工程质量。
3. 用户至上：坚持以用户需求为导向，提供优质、高效的供热服务。
4. 法规为准：严格遵守国家法律法规和行业政策，确保公司合法合规经营。
5. 严谨细致：强化内部管理，提高工作效率，确保供热服务满意度。
第二章管理职责第四条公司设立供热管理部门，负责供热工程项目的规划、设计、施工、运行、维护和安全管理等工作。
第五条供热管理部门的主要职责包括：1. 负责制定供热工程项目的可行性研究报告、设计文件和施工方案；2. 负责组织供热工程项目的招投标、施工监理、竣工验收等工作；3. 负责供热设施运行、维护和安全管理，确保供热设施安全、稳定运行；4. 负责供热服务管理，提高供热服务水平，确保用户满意度；5. 负责组织供热工程项目的成本核算、效益分析和考核评价；6. 负责与其他相关部门的协调与沟通，确保供热工程项目的顺利进行。
第六条公司各部门应按照职责分工，积极配合供热管理部门开展供热管理工作。
第三章供热工程管理第七条供热工程项目的规划设计应符合国家相关标准和规范，充分考虑用户需求、节能环保等因素。
第八条供热工程项目的施工应严格按照设计文件和施工规范进行，确保工程质量。
第九条供热工程项目的竣工验收应严格按照国家相关标准和规范进行，确保工程质量合格。
第十条供热工程项目的运行、维护和安全管理应建立健全各项制度，确保供热设施安全、稳定运行。
第四章供热服务管理第十一条供热服务应遵循以下原则：1. 公平、公正、公开；2. 诚信、敬业、热情；3. 高效、便捷、满意。
化学物质热稳定性评价
反应性物质及其热稳定性
01
02
反应性物质是指本身或与其他物质接触能发生反应的化学物质，它们或者自身可以化学反应（自反应性物质），或者能够和其他物质发生化学反应（混合反应性化学物质）。
我国国标GB-6944-2005 《危险货物和品名编号》将危险化学品分为9大类，其中爆炸品（第1类）、压缩和液化气体（第2类）、易燃液体（第3类）、易燃固体 、自燃物质和遇湿易燃物品（第4类）、氧化剂和有机过氧化物（第5类）都属于反应性化学物质，其他4类危险物品以毒害性、放射性和腐蚀性为主要特征，其中也有一些属于反应性化学物质。
以间二硝基苯为例，用CHETAH预测危险性 1、C6H4(NO2)2的标准生成热： =4*[CB-(H)]+2*[CB-(NO2)]=-7.3 kcal/mol 2、C6H4(NO2)2分解反应为： C6H4(NO2)2 = N2 + 2H2O + CO2 + 5C Q1=∑(分解产物的生成热) - ∑(反应物的生成热) = 217.0 kcal/mol = -Q1/M = -1.29 kcal/g 3、 C6H4(NO2)2完全燃烧 ： C6H4(NO2)2 +5O2= N2 + 2H2O + 6CO2 Q2 = 2*57.8 + 6*94.1 - (-7.3) = 687.5 kcal/mol = -Q2/M = -4.09 kcal/g = 2.80 kcal/g 4、结合标准Ⅰ、 Ⅱ找到对应的点，判定间二硝基苯属于爆炸性大反应性物质。 5、OB=-95.2，根据标准Ⅲ，判定其属于高危险性物质。 =
怎样估算
生成焓推算 A、键能/基团加和法 根据各类键或基团对标准生成焓的贡献值及基团相互影响的校正值，可方便地算出化合物的标准生成焓
发电厂课设
目录第一章基本资料及设计任务 (4)1.1 基本资料 (4)1.2 设计任务与要求 (4)第二章电气主接线 (5)2.1 概述 (5)2.1.1 电气主接线设计的重要性 (5)2.1.2 电气主接线设计依据 (5)2.1.3 电气主接线的设计原则 (5)2.2 电气主接线的设计 (6)2.2.1 系统与负荷资料分析 (6)2.2.2 主接线方案的拟定 (7)2.3 变压器的选择与计算 (7)2.3.1 主变压器型式、容量和台数的确定原则 (7)2.3.2 联络变压器的确定原则 (8)2.3.3 变压器的选择与计算 (8)第三章短路电流的计算 (11)3.1 短路计算的条件 (11)3.1.1 基本假设 (11)3.1.2 一般规定 (11)3.2 短路电流的计算方法 (11)3.2.1 等值阻抗图及其化简 (12)3.2.2短路电流计算表 (16)第四章电气设备的选择 (17)4.1 电气设备选择的一般要求 (17)4.2 电气设备选择的一般原则 (17)4.2.1 按正常工作条件选择电器 (17)4.2.2 按短路状态校验 (18)4.2.3 按当地环境条件校核 (18)4.3 电气设备的选择 (19)4.3.1 断路器 (19)4.3.2 隔离开关 (20)4.3.3 电流互感器 (21)4.3.4 电压互感器 (23)第五章课程设计总结 (25)【参考文献】 (26)【附录】 (27)火力发电厂电气部分课程设计【摘要】电力系统是由发电、输电、变电、配电和用电等环节组成的电能生产和消费系统。
本设计主要是针对于中、小型凝汽式的火力发电厂的一次部分而进行的。
它主要包括了四大部分，分别为发电机和变压器的选择、电气主接线的选择、短路电流的计算、主要电气设备的选择。
本设计从理论上证实了该发电厂的实际可行性，其效果达到了设计所预期的要求。
火力发电厂是电力系统的重要组成环节，它直接影响整个电力系统的安全与经济运行。
《主要电气设备选择计算书及负荷预测1400字》
主要电气设备选择计算书及负荷预测1、高压断路器的选择计算《发电厂电气部分》（P144-P146）额定电压的选择：U N>U NS额定电流的选择：I N≥I max开断电流的选择：I Nbr>I pt额定关合电流的选择：i Nc≥i sh一、10kV侧1、选择根据以上选择原则，所以选择的断路器型号为ZN28-10/31502、校验1）动稳定根据公式i ch≤i df (II-1)所选断路器的58.62KA≤63KA故，满足动稳定的要求。
2）热稳定根据公式I t2×t≥Q dt(II-2)由于I t2×t=31.52×3而根据短路电流计算出可知Q dt=1585.6因此31.52×3＞1585.6所以，满足热稳定的要求。
二、35kV侧计算同上，且均满足要求，都校验合格。
三、110kV侧计算同上，且均满足要求，都校验合格。
2、隔离开关的选择计算《发电厂电气部分》（P147-P148）额定电压的选择：U N>U NS额定电流的选择：I N≥I max一、110kV侧1、选择根据以上选择原则，所以选择的隔离刀闸型号为GW4-1102、校验1）动稳定根据公式i ch≤i df所选隔离刀闸的14.07KA≤80KA，满足动稳定的要求。
2）热稳定根据公式I t2×t≥Q dt而，I t2×t=402×3Q dt=91.28由于，402×3＞91.28所以，满足热稳定的要求。
3、母线的选择计算一、110kV侧母线选择110kV汇流母线依照现有最大负荷72.7MW分析未来负荷发展变化，按年均递增率8%考虑预计5年之后负荷为107MW，届时在当地常温25°时，最大持续工作电流为：I max20=107000/1.732/110=562A （II-3）归算到温度为40°时则：K——与实际环境温度和海拔有关的综合修正系数（按不计及日照下允许最高温度为70℃）K=0.816 （II-4）I max40=562/0.816=689A （II-5）查《电力工程电气设计手册》选用LGJ—400的母线，参数见表：al max能满足长期热稳定要求（2）按电晕条件校验：《发电厂电气部分》第四章第八节指出当所选的软导体的截面积不大于下列数值时，可不进行电晕校验110kVLGJ-70；220kVLGJ-300；由于所选导线的面积为400大于70，故可不进行电晕校验（3）短路的热稳定校验：由热稳定决定的导体的最小截面为S min=∞C√t∗K =67∗√3=126mm2(II-6)其中，C——为热稳定系数，查《电力工程电气设计手册》表8-8得到C值为67 KS——为集肤系数，取1结论：导体截面S=400＞S min=126满足热稳定要求二、35kV侧计算同上，且均满足要求，都校验合格。
安装电伴热的五个注意事项和四个原则
安装电伴热的五个注意事项和四个原则注意事项：1. 安全性：在安装电伴热之前，必须确保电路安全可靠。
首先，要确保电源电压和电流与电伴热设备的要求相匹配。
其次，要确保电路连接牢固，接线正确，避免短路或电路断开的情况发生。
最后，要将电伴热设备与其他电器设备隔离开，以防止火灾或其他安全事故发生。
2. 安装位置：选择合适的安装位置对电伴热的使用效果至关重要。
首先，要确保电伴热设备能够覆盖到需要加热的区域，以达到预期的效果。
其次，要避免将电伴热设备安装在易受潮湿、高温或易磨损的位置，以免影响设备寿命和使用效果。
最后，要确保电伴热设备的安装位置方便维护和检修，以便及时处理可能出现的问题。
3. 接地保护：电伴热设备的安装必须进行接地保护，以确保人身安全和设备正常工作。
在安装过程中，要将电伴热设备的金属外壳和接地线连接到地线上，以保证设备的安全接地。
同时，要注意避免接地线与其他电器设备或金属物体接触，以免发生电流漏电或电击的危险。
4. 温度控制：在安装电伴热设备时，必须配备合适的温度控制装置，以便实现对加热温度的精确控制。
温度控制装置可以根据需要调节电伴热设备的加热功率，以保持所加热区域的恒温状态。
同时，要确保温度控制装置的准确性和可靠性，避免出现温度过高或过低的情况。
5. 维护保养：安装完成后，定期进行维护保养是确保电伴热设备长期稳定运行的关键。
维护保养包括清洁设备表面、检查电路连接是否松动、检查温度控制装置是否正常等。
定期维护保养可以延长设备使用寿命，提高工作效率，减少故障发生的可能性。
原则：1. 确保安全：安装电伴热设备时，必须始终以安全为首要原则。
在选择设备、设计电路、安装位置等方面，要充分考虑安全因素，确保设备的正常运行不会对人身安全和财产安全造成威胁。
2. 精确控制：电伴热设备的安装必须保证能够精确控制加热温度，以满足不同应用场景的需求。
在选择温度控制装置、设计电路连接等方面，要考虑到温度控制的精确性和稳定性，以确保设备能够达到预期的加热效果。
等电位箱内铜排截面积标准规范
等电位箱内铜排截面积标准规范一、目的：为减少设计人员在选择等电位箱内铜排时出现选择不合理、与元器件排头不适配或不能满足安全距离及动热稳定性要求的情况，方便生产施工，特制定本设计规范。
二、范围：适用于本公司设计生产的10kV欧变、环网柜、35kV/10kV箱变、35kV/10kV开关柜。
三、等电位箱内铜排选择原则：1、满足载流量要求；（35℃）2、变压器对应额定电流按照1、1倍过载系数考虑。
3、满足安全距离，与元器件排头适配；4、满足动热稳定性；开断电流和铜排截面积对应表：25kA——210mm231、5kA——260mm240kA——330mm263kA——420mm280kA——660mm2100kA——840mm2矩形母线载流量∶40C时等电位箱内铜排载流量二排宽*厚度系数排宽（mm）；厚度系数为：母排12厚时为20；10厚时为18；依次为：[12-20,10-18，8-16,14，5-13，4-12]双层铜排[40C]=1、56-1、58单层铜排[40C]（根据截面大小定）3层铜排[40C]=2单层铜排[40C]四层铜排[40C]=单层铜排[40C]*2、45（不推荐此类选择，最好用异形母排替代）铜排[40C]=铜排[25C]*0、85铝排[40C]=铜排[40C]1、3例如求TMY100*10载流量为︰单层∶100*188=1800（A）[查手册为1860A]双层︰2（TMY100*10）的载流量为∶1860*158=2940（A）；[查手册为2942A]；三层∶3（TMY100*10）的载流量为∶1860*2=3720（A）[查手册为3780A]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.定义:
热稳定电流是老的称呼，现称：额定短时耐受电流（I K）
在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。
额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。
注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积
动稳定电流是老的称呼，现称：额定峰值耐受电流（I P）
在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。
额定峰值耐受电流应该等于2.5倍额定短时耐受电流。
注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。
额定短路持续时间（t k）8]
开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。
额定短路持续时间的标准值为2s。
如果需要，可以选取小于或大于2s的值。
推荐值为0.5s,1s,3s和4s。
2.根据额定短时耐受电流来确定导体截面：
GB3906[附录D]中公式：S=I/a√(t△θ)
式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：
25KA/4S系统铜母线最小截面积S=（25/13）*√4/215=260 mm2
31.5KA/4S系统铜母线最小截面积S=（31.5/13）*√4/215=330 mm2
40KA/4S系统铜母线最小截面积S=（40/13）*√4/215=420 mm2
63KA/4S系统铜母线最小截面积S=（63/13）*√4/215=660 mm2
80KA/4S系统铜母线最小截面积S=（80/13）*√4/215=840 mm2
接地母线按系统额定短时耐受电流的86.7%考虑:
25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm2
31.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm2
40KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm2
63KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm2
80KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2
根据以上计算,总结所用TMY的最小规格如下:
∝jf 10jf
议采用以上计算.
3.根据额定峰值耐受电流来确定铜母线最大跨距(两个支撑间的最大距离)
原则：作用在母线上的作用应力kg/cm≤母线允许应力;
公式：△
js =1.76L2i
ch
2*10-3/aW≤△
y;
△
y
=1400(Cu).700(Al)
式中：L—母线支撑间距（cm）；a—相间距离（cm）；W——矩形母线截面系数；
i
ch
——
根据上式导出：
L MAX =√1400aw 103/1.76 i
ch
2=√0.795*106aw/ i
ch
矩形母线截面系数：
１／母线宽度相对时：Ｗ＝０.１６７b2h;100*10=1.67;80*8=0.855
2/母线厚度相对时：Ｗ＝０.１６７bh2;100*10=16.7;80*8=8.55
其中：b(cm): 母线宽度,h(cm): 母线厚度
所以:对于31.5KA系统,TMY100*10母线厚度相对时,假定a=28cm(中置柜),则:
L MIN ==√0.795*106aw/ i
ch
=240(cm)=2400mm;
对于31.5KA系统,TMY80*8母线厚度相对时,假定a=28cm,则:
L MIN ==√0.795*106aw/ i
ch
=1700mm;
对于40KA系统,TMY100*10母线厚度相对时,假定a=28cm,则:
L MIN ==√0.795*106aw/ i
ch
=1900mm;
TMY80*8母线厚度相对时,假定a=28cm,则:
L MIN ==√0.795*106aw/ i
ch
=1370mm;
就是说：1。
母线厚度相对时：
当KYN28-12型产品选用TMY100*10距离1400以内可不加支撑，超过1400必须加
支撑；
当KYN28-12型产品选用TMY80*8距离1200以内可不加支撑，超过1200必须加支
撑；
2．母线宽度相对时：
当KYN28-12型产品选用TMY100*10距离700以内可不加支撑，超过700必须加支
撑；
当KYN28-12型产品选用TMY8*8距离500以内可不加支撑，超过500必须加支撑；
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
