直流电动机练习题
直流电机练习参考答案
第一章直流电机练习一、判断题（对的打√，错的打×）1、并励电机在运行时断开励磁绕组对电机运行没有多大的影响。
（×）2、在直流电动机的调速中，当调节器为PI调节时，表现为转速无静差。
（√）3、直流电机的电枢铁芯由于在直流状态下工作，通过的磁通是不变的，因此完全可以用整块的磁材料构成，不必用硅钢片叠成。
（×）4、降压调速适用于并励直流电动机。
（×）5、机械特性表征转速和电磁转矩的关系，直流电动机的机械特性是一条直线。
（×）6、在直流电动机起动时，采用电枢串电阻起动，在起动中过程为了快速起动和减小电阻引起的损耗，必须将电阻直接切除掉。
（×）7、一台并励直流发电机，空载运行于某一电压下，如将其转速升高10% ，则发电机的端电压升高10%。
（×）8、使用并励电动机时，发现转向不对，应将接到电源的两根线对调以下即可。
（×）9、换向器是直流电机特有的装置。
（√）10、直流发电机线圈中的感应电势是交变的。
（√）二、填空题1、直流电动机的调速方法有：1）改变电枢两端电压调速、2）改变励磁磁通调速、3）电枢回路串电阻调速等三种。
2、改变直流电动机旋转方向的方法有：（1）将电枢两端电压极性反接，使电枢电流方向改变；（2）将励磁电源电压反接，使励磁电流方向改变。
3、直流电动机按照电枢绕组和励磁绕组的联接方式不同可分为：他励、串励、并励和复励电动机。
4、直流发电机中的电磁转矩方向与转子的旋转方向相反，因此电磁转矩为阻转矩；直流电动机中的电磁转矩方向与转子的旋转方向相同，因此电磁转矩为驱动转矩。
5、直流电动机正处于运行状态，若想改变它的旋转方向，可用的方法有通过改变电枢两端电压极性，而改变电枢电流方向，实现反转和带位能性负载时，通过倒拉方式实现反转。
6、直流发电机的电磁转矩与电机转子方向相反。
（相同/相反）7、并励直流发电机在原动机转向改变后，电枢两端不可以产生感应电势。
电机习题练习..
直流电机原理及拖动1.直流电动机的电磁转矩的大小与_________成正比。
A．电机转速B．主磁通和电枢电流C．主磁通和转速D．电压和转速2.图示的直流电动机机械特性曲线，是_________励磁方式的电动机。
A．串励B．他励C．并励D．复励3.直流电机换向极作用主要是_________。
A．增加电机气隙磁通B．改善换向，减少换向时火花C．没有换向极，就成为交流电机D．稳定电枢电流4.并励电动机出现轻载“飞车”的主要原因是_________。
A．电源电压过高B．电枢绕组流过的电流过大C．电刷和换向器接触不良D．励磁绕组断线5.直流电机换向极绕组与_________。
A．电枢绕组并联B．电枢绕组串联C．并励绕组串联D．并励绕组并联6.同交流异步电机比较，直流电机的最大优点是________。
A．造价低B．结构简单C．维修工作量少D．调速性能好7.直流电动机电枢导体中的电流是_______。
A．直流电B．交流电C．脉动电流D．以上均不对8.下列调速法不适用于直流电机的是__。
A．在电枢回路的串联可调电阻B．改变励磁回路中的励磁电阻C．改变电枢的电压D．改变定子磁极对数9.下列励磁方式的直流电机不能空载运行的是___。
P187A．串励B．并励C．他励D．复励10.一般说来，串励、并励、复励三种励磁方式的直流电动机中，机械特性最硬和最软的分别是___。
A．串励／复励B．复励／并励C．并励/串励Ｄ．复励/串励11.改变直流电动机的转向方法有________。
A．对调接电源的两根线B．改变电源电压的极性C．改变主磁通的方向并同时改变电枢中电流方向D．改变主磁通的方向或改变电枢中电流方向12.直流电动机起动时必须在电枢回路中串联起动电阻，原因是刚起动时________。
A．主磁通较弱B．反电动势为零C．瞬间高压D．提高电磁转矩13.直流电动机的调速方法种类与交流电动机________，而制动方法种类________。
2022年秋季学期《电机拖动基础》综合练习题
2022年秋季学期《电机拖动基础》综合练习题第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。
2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
5、单迭和单波绕组，极对数均为p 时，并联支路数分别是_______，_______。
6、直流电机的电磁转矩是由_______和_______共同作用产生的。
7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。
二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）电枢绕组（2）励磁绕组（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）。
（1）去磁（2）助磁（3）不去磁也不助磁。
3、如果并励直流发电机的转速上升20%，则空载时发电机的端电压U 0升高（）。
（1）20%（2）大于20%（3）小于20%。
四、简答题1、直流发电机的励磁方式有哪几种？2、如何确定换向极的极性，换向极绕组为什么要与电枢绕组相串联？3、试比较他励和并励直流发电机的外特性有何不同？并说明影响曲线形状的因素。

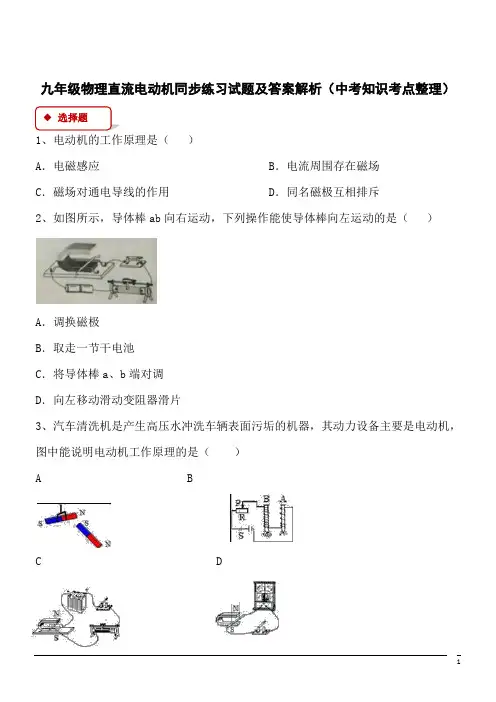

九年级物理直流电动机同步练习试题及答案解析(中考知识考点整理)1
九年级物理直流电动机同步练习试题及答案解析（中考知识考点整理）1、电动机的工作原理是（）A．电磁感应 B．电流周围存在磁场C．磁场对通电导线的作用 D．同名磁极互相排斥2、如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A．调换磁极B．取走一节干电池C．将导体棒a、b端对调D．向左移动滑动变阻器滑片3、汽车清洗机是产生高压水冲洗车辆表面污垢的机器，其动力设备主要是电动机，图中能说明电动机工作原理的是（）A BC D◆选择题4、如图所示，是小明同学探究“磁场对通电导体的作用”的实验装置，ab是一根金属棒，通过金属导轨连接到电路中，闭合开关后，金属棒没有运动（仪器、电路都完好），要想使金属棒运动起来，下列措施不可行的是（）A．将蹄形磁体的N、S极对调B．换用磁性强一些的蹄形磁体C．换用能提供较大电流的直流电源D．使用轻质金属棒，减小金属棒与导轨之间的摩擦力5、在下列实验装置图中，能够说明电磁感应现象的是（）A． B． C． D．6、如图为直流电动机的工作原理．以下相关的分析中正确的是（）A．将电源和磁铁的两极都同时对调，线圈会反方向转动B．电动机工作过程中，消耗电能全部转化为机械能C．电动机工作过程中，线圈中也产生感应电流D．电动机工作过程中，线圈中的电流方向保持不变7、关于电风扇，下列说法正确的是（）A．电风扇是根据电磁感应现象工作的B．电风扇正常工作时，将机械能转换为电能C．夏天在室内扇电风扇，一定会使室内温度降低D．旋转的扇叶和空气摩擦使扇叶带电，从而吸引一些细小灰尘，导致扇叶变脏8、如图所示，线圈abcd位于磁场中，当开关接通时，ab段导线受磁场力F的方向向上；此时，cd段导线受磁场力（）A．方向向上B．方向向下C．为零，因为线圈处于水平位置D．为零，因为ab段导线向上转动9、电动机在日常生活中有着极其重要的作用，如图所示为直流电动机的工作原理图，以下说法中正确的是（）A．电动机工作过程中将机械能转化为电能B．电动机工作工程中效率可以达到100%C．电动机工作过程中，线圈中也产生感应电流D．电动机工作过程中，线圈中的电流方向保持不变◆填空题10、如图所示是一款智能玩具，玩具由圆柱形机身和两个轮子组成，用户可以通过手机蓝牙对它进行控制，并完成前进、转弯、翻滚、跳跃等动作，其内部结构中有一个电动机，电动机是利用______的原理制成的，若想让玩具车的两个轮子转动的更快，请你说出合理的做法______（写出一种即可）．11、如图所示，给直导线通电，直导线周围产生了_______，蹄形磁体对通电直导线有_______的作用，根据这个原理可以制成_______机．12、电动机的工作原理是，只改变线圈中的电流方向，电动机的转动方向（选填“会”或“不会”）发生改变．电风扇、洗衣机、抽油烟机等家用电器都装有电动机，这些用电器是联接入家庭电路的．13、牛顿学习小组研究实验室用的电流表的结构，拆开一个废弃的电流表看到它的结构如图所示，线圈与接线柱相连。

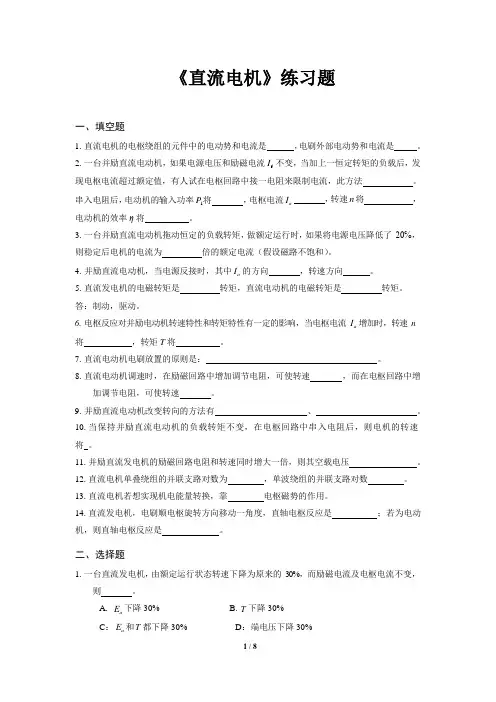

《直流电机》练习题
《直流电机》练习题一、填空题1.直流电机的电枢绕组的元件中的电动势和电流是，电刷外部电动势和电流是。
2.一台并励直流电动机，如果电源电压和励磁电流If不变，当加上一恒定转矩的负载后，发现电枢电流超过额定值，有人试在电枢回路中接一电阻来限制电流，此方法。
串入电阻后，电动机的输入功率P1将，电枢电流Ia电动机的效率η将。
，转速n 将，3.一台并励直流电动机拖动恒定的负载转矩，做额定运行时，如果将电源电压降低了20℅，则稳定后电机的电流为倍的额定电流（假设磁路不饱和）。
4.并励直流电动机，当电源反接时，其中Ia的方向，转速方向。
5.直流发电机的电磁转矩是转矩，直流电动机的电磁转矩是转矩。
答：制动，驱动。
6.电枢反应对并励电动机转速特性和转矩特性有一定的影响，当电枢电流Ia增加时，转速n 将，转矩T 将。
7.直流电动机电刷放置的原则是：。
8.直流电动机调速时，在励磁回路中增加调节电阻，可使转速，而在电枢回路中增加调节电阻，可使转速。
9.并励直流电动机改变转向的方法有、。
10.当保持并励直流电动机的负载转矩不变，在电枢回路中串入电阻后，则电机的转速将。
11.并励直流发电机的励磁回路电阻和转速同时增大一倍，则其空载电压。
12.直流电机单叠绕组的并联支路对数为，单波绕组的并联支路对数。
13.直流电机若想实现机电能量转换，靠电枢磁势的作用。
14.直流发电机，电刷顺电枢旋转方向移动一角度，直轴电枢反应是；若为电动机，则直轴电枢反应是。
二、选择题1.一台直流发电机，由额定运行状态转速下降为原来的30%，而励磁电流及电枢电流不变，则。
A.Ea下降30% B. T 下降30%C：Ea和T 都下降30% D：端电压下降30%2.一台并励直流发电机希望改变电枢两端正负极性，采用的方法是。
A. 改变原动机的转向B.改变励磁绕组的接法C.改变原动机的转向或改变励磁绕组的接法D.改变原动机的转向的同时，改变励磁绕组的接法3.把直流发电机的转速升高20%，他励方式运行空载电压为U01，并励方式空载电压为U02，则。
直流电机练习题
• （A）直流电流 （B）交流电流 （C）脉冲电流 （D）互相抵消 正好为零
• 12、 改变直流电动机励磁电流方向的实质是改变(B)。
• A、电压的大小 B、磁通的方向 C、转速的大小 D、电枢电 流的大小
4
• 13、为使直流电动机反转，应采取（A）的方法来改变主磁场 2021的/7/1方7 向。
• A、改变励磁绕组极性 B、减少电流 C、增大电流 D、降压
• 14、为使直流电动机的旋转方向发生改变，应将电枢电流 （D）。
• （A）增大 （B）减小
（C）不变
（D）反向
• 15、直流电动机除极小容量外，不允许（B）启动。
• A、降压 B、全压 C、电枢回路串电阻 D、降低电枢电 压
• 16、如果使直流电动机在额定电压下直接起动，起动电流将是 电枢额定电流的(D)倍。
• （√）9.直流发电机在电枢绕组元件中产生的是交流电动势，只
是由于加装了换向器和电刷装置，才能输出直流电动势。 • √ ）10、直流并励电动机的励磁绕组决不允许开路。 • （×）11、要改变直流电动机的转向，只要同时改变励磁电流
方向及电枢电流的方向即可。
谢谢观赏
• 6、．直流电机的电枢铁心一般用（B）制成。
• （A）0.5毫米厚的薄钢板冲制成型后再用铆钉铆紧
• （C）整块的钢板
（D）整块的铸铁
3
• 7、.直流电机中的电刷是为了引导电流，在实际应用中一般都采用 2（021/D7/17）
（A）铜质电刷（B）银质电刷 C）金属石墨电刷 （D电化石墨电刷
• 8、 直流电机中的换向极由( D )组成。
• (A)3-5
(B)5-7
(C)7-10
(D)10-20
2016中级维修电工四级模拟练习题(6)电气控制
六、电气控制1.直流电动机结构复杂、价格贵、制造麻烦、(C )，但是启动性能好、调速范围大。
A、换向器大B、换向器小C、维护困难D、维护容易2. 直流电动机结构复杂、价格贵、制造麻烦、维护困难，但是( B)、调速范围大。
A、启动性能差B、启动性能好C、启动电流小D、启动转矩小3．直流电动机结构复杂、价格贵、制造麻烦、维护困难，但是启动性能好、( A)。
A、调速范围大B、调速范围小C、调速力矩大D、调速力矩小4.直流电动机的定子由机座、(A )、换向极、电刷装置、端盖等组成。
A、主磁极B、转子C、电枢D、换向器5.直流电动机的定子由(机座)、(主磁极)、(换向极)、（B）、(端盖)等组成。
A、转轴B、电刷装置C、电枢D、换向器6. 直流电动机的转子由(电枢铁心)、(电枢绕组)、( D)、(转轴)等组成。
A、接线盒B、换向极C、主磁极D、换向器7．并励直流电动机的(励磁绕组)与(A)并联。
A、电枢绕组B、换向绕组C、补偿绕组D、稳定绕组8.直流电动机按照励磁方式可分他励、并励、串励和(D )四类。
A、接励B、混励C、自励D、复励9.直流电动机常用的启动方法有：电枢串电阻启动、(B )等。
A、弱磁启动B、降压启动C、Y-△启动D、变频启动10．直流电动机常用的启动方法有： (C )、降压启动等。
A、弱磁启动B、Y-△启动C、电枢串电阻启动D、变频启动11.直流电动机启动时，随着转速的上升，要（D）电枢回路的电阻。
A、先增大后减小B、保持不变C、逐渐增大D、逐渐减小12.直流电动机降低电枢电压调速时，转速只能从额定转速( B)。
A、升高一倍B、往下降C、往上升D、开始反转13.直流电动机降低电枢电压调速时，属于(A )调速方式。
A、恒转矩B、恒功率C、通风机D、泵类14. 直流电动机的各种制动方法中，能向电源反送电能的方法是( D)。
A、反接制动B、抱闸制动C、能耗制动D、回馈制动15.直流电动机只将励磁绕组两头反接时，电动机的（C）A、转速下降B、转速上升C、转向反转D、转向不变16. 直流串励电动机需要反转时，一般将（A）两头反接。
2020春交直流调速系统期中复习练习题
期中复习参考题一、选择题1．对于直流电动机调速系统，使机械特性平行移动的调速方式是（）A.电枢回路串电阻B.变电枢电压C.弱磁D.变频2．转速单闭环直流调速系统与转速开环调速系统相比，在同一理想空载转速的条件下，其静差率将（）A.增大B.不变C.减小D.不确定3．转速、电流双闭环直流调速系统，ASA、ACR 均采用PI 调节器，在电动机起动期间，保持恒定转距升速的阶段是（）A.电流上升阶段 B.恒流升速阶段 C.转速调节阶段 D.不确定4.只适用于高速段的数字测速方法是()A.M 法B.M/T 法C.T 法D.T 法和M 法5．转速、电流双闭环直流调速系统中，转速调节器输出限幅值决定（）。
Ａ.dmI Ｂ.maxn Ｃ.max d U Ｄ.nmi n 二、填空题1．M/T 法测速，电机转速的计算公式是，M/T 法高速时相当于法测速。
2．转速反馈闭环直流调速系统，调节器选用PI 调节器。
稳态时，调节器的输出决定于和。
3．转速负反馈直流调速系统能够减小稳态速降的实质在于它的作用，在于它能随的变化而改变整流电压。
4．在转速、电流双闭环调速系统中，转速调节器的输出最大值决定了允许主回路的。
电流调节器的的输出最大值决定了允许主回路的。
5.在转速、电流双闭环调速系统中，转速调节器对的扰动能进行及时调节,电流调节器对的波动能进行及时调节.6、电力拖动控制系统的动态性能指标中，超调量和调节时间是属于性能指标；动态速降和恢复时间是属于性能指标。
三、计算题1．转速闭环直流调速系统：已知数据如下：电动机：30KW 220V157.8A1000r/minRa=0.1Ω整流器：Ks=40Rrec=0.3ΩU *nm=10VU *im =8V。
设计指标：D=20S≤5%（1）画出系统的稳态结构图。
（2）计算开环速降和满足要求的闭环速降。
（3）计算系统的开还放大系数K、调节器放大系数Kp。
2．闭环控制系统，控制对象的传递函数为20()(0.51)(0.00181)(0.0021)obj W s s s s =+++试将系统校正成0.5KT =的典Ⅰ系统，（1）简化控制对象（2）选择调节器（3）计算调节器参数3．有一转速闭环有静差系统，其额定参数如下：90,220,305,1000/min,0.2,0.3min/N N N e P KW U V I A n r R C V r=====Ω=⋅如果要求D=30，S<5%，采用开环调速系统能否满足要求？若要满足这个要求，系统的额定速降最大是应是多少？4．某调速系统动态结构图如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《直流电动机》习题
一、填空题
1、实验表明，通电导线在磁场中要受到_________作用，力的方向跟_________的方向、_________的方向都有关系，当电流的方向或者磁感线的方向变得相反时，通电导线_________的方向也变得相反。
2、通过观察电动机，可以看到它由两部分组成：能够_________的线圈和_________的磁体。
在电动机里，_________的部分叫转子，_________的部分叫定子。
电动机工作时，_________在_________中飞快地转动。
3、线圈平面与磁场方向_________的位置是线圈的平衡位置。
经实验，通电线圈在磁场中_________转动时，线圈越过平衡位置以后，它受到的力要_________它的转动。
在实际的直流电动机中通过_________来改变电流方向，使电动机的线圈在后半周也获得_________，更平稳、更有力的转动下去。
4、电动机通电时转子转动，电能转化成_________能。
交流电动机也是靠着通电导体在磁场中_________来运转的。
电动机具有________、_________、________、_______、________的优点，广泛的应用在日常生活和各种产业中。
二、选择题
1、（多选）小利同学探究通电导线在磁场中的受力情况时，连接的电路及导线放置的位置如图4-1所示，当他闭合开关后发现导线ab 向纸外的方向运动。
现在他想使导线ab向纸里的方向运动，在下面
采取的措施中，正确的是
图4-1
A、将电源正负极反向连接
B、将导线ab垂直纸面放置
C、将N、S极位置互换
D、将ab反向连接
2、某实验小组，探究通电导线在磁场中的受力方向跟电流方向、磁感线的方向的关系时，连接的电路和导线放置的位置如图4-2所示（为了使导线中的电流变大，效果明显，他们使用了线圈abcd来代替导线ab），当他们闭合开关时观察到的现象是
图4-2
A、线圈向左运动
B、线圈向右运动
C、线圈向里运动
D、线圈向外运动。
