直放站最常见故障及处理方法
一般直放站故障处理指南
直放站故障抢修指南第一节：室内2W射频：一.下行链路：1.故障现象：无信号输出或弱信号输出，故障分析：可能是下行HPA坏。
（这种情况在解决了UNLOCK问题后是遇到最多的。
现场判断方法：正常工作的高功放是很烫手的，坏高功放为温热，差异明显。
）故障处理：更换HPA。
2.故障现象：无信号输出或弱信号输出，故障分析：给下行XCVR供电的针断，下行XCVR损坏。
故障处理：换XCVR。
3故障现象：无信号输出或弱信号输出，故障分析：给下行XCVR供电的针没接好，XCVR未工作。
故障处理：把给XCVR供电的针接好。
4.故障现象：无信号输出或弱信号输出，故障分析：电源输出供电电压不正常（27V不正常，给下行HPA供电不正常，下行HPA不工作）。
故障处理：换电源模块。
5.故障现象：无信号输出或弱信号输出，故障分析：电源输出供电电压不正常（9V不正常，给其他模块供电不正常）。
故障处理：换电源模块。
6.故障现象：无信号输出，故障分析：软件显示上下行均UNLOCK。
故障处理：换芯片。
7.故障现象：无信号输出，故障分析：上下行均UNLOCK，但已换过芯片。
故障处理：换主控板。
8.故障现象：无信号输出，故障分析：软件显示上下行均UNLOCK，或者上行UNLOCK，下行LOCK，或者上行LOCK，下行UNLOCK。
此时已换过芯片或主控板。
故障处理：重新插牢PLL的数据线。
（经我研究发现，此数据线一头管上行，一头管下行，都插牢上下行均LOCK，如果一端没插牢就会出现以前就发现但一直没有解决的一个LOCK另一个UNLOCK的现象。
）9.故障现象：无信号输出或弱信号输出，故障分析：给下行LNA供电的针断或未接好。
故障处理：换LNA或接好针。
10.故障现象：无信号输出，软件显示下行输出功率非常高，30或40多dBm，故障分析：下行HPA很烫。
故障处理：此时的HPA已坏，换HPA。
二.上行链路：11.故障现象：有信号输出，但打不了电话或接续很慢（TX adjust值为正的20-30，30多以上就无法接续。
直放站信号覆盖异常及故障告警处理
直放站信号覆盖异常及故障、告警处理方法结合江汉联通2012年汉宜城际高速铁路采用直放站覆盖方式建设期间、开通期间及运行过程中产生的多处信号覆盖异常、信号不稳定、基站信源站点告警、基站信源站点故障、直放站设备故障、直放站设备告警等的问题分析及相关处理方法做了一个总结，现记录如下：一、直放站开通前后遇到的各种问题现象:（一）、开通前期所遇到的故障、告警等问题现象：1、GSM信源设备产生的故障、告警：故障现象：信号稳定但通过网管监控发现基站存在分集接受丢失、RX分路接收不平衡、无法找到A接收器端的RX路径等接收不平衡告警，这些告警造成移动用户无法正常通话。
产生原因及相应处理方法：施工工艺缺陷：施工过程中对施工质量没严格要求，在MU至RRU及RRU到近端机各处连接的馈线接续方式及手法不到位，造成馈线接头和馈线连接处松动。
处理方法为施工整改，将不规范处补规范。
上下行增益不平衡：信源设备上下行两端增益不平衡造成的分集接收告警。
处理方法为在天馈线连接处加一个3DB负载促使其达到平衡。
二、开通后遇到各种问题的相应原因分析及处理方法：（一）、无信号故障现象：信号场强低于通话要求（要求：室外≥-85dBm）造成移动手机用户无法正常通话。
分为覆盖区无信号和非覆盖区无信号。
产生原因及相应处理方法：1、覆盖区无信号1)直放站不工作（如停电、设备硬件故障），导致无信号输出。
可通过直放站监控中心远程查询设备的运行情况，包括状态信息和参数信息中的下行输入、输出功率电平值等。
若查实为直放站设备故障所致，请致电各设备厂家协助处理。
2)直放站设备增益不足，导致输出信号变弱。
当前直放站设备下行输入功率电平值（由监控中心可查询到）较站点开通时下行输入功率电平值（可查设计或竣工文件）无较大变化（±5dB内）；当前直放站设备下行输出功率电平值（由监控中心可查询到）较站点开通时下行输出功率电平值（可查设计或竣工文件）变化较大（±5dB以上）。
直放站故障
直放站故障引言直放站是无线通信系统中的重要组成部分，主要用于放大和放大无线信号，以保证信号的传输质量和覆盖范围。
然而，在使用直放站的过程中，可能会遇到各种故障。
本文将详细介绍直放站故障的常见类型、可能的原因以及应对措施。
直放站故障类型直放站故障通常可归类为以下几种类型：1. 电源故障电源故障可能导致直放站无法正常运行。
常见的电源故障包括电源插座故障、电路板短路等。
这些故障可能导致直放站无法正常供电，影响其功能。
2. 天线故障天线故障主要包括天线连接松动、天线损坏等。
这些问题可能导致信号的衰减或消失，进而降低无线通信系统的覆盖范围和传输质量。
3. 传输线故障传输线故障指的是连接直放站和天线的传输线出现问题，如连接松动、传输线被损坏等。
传输线故障可能导致信号的衰减或丢失，影响信号的传输效果。
4. 设备故障直放站设备故障可能包括放大器故障、滤波器故障等。
这些故障会导致直放站无法正常放大和处理信号，从而影响无线通信系统的正常运行。
直放站故障的原因直放站故障的原因可能有多种。
下面是一些常见的原因：1.人为操作失误。
直放站的维护和操作需要专业的技术人员进行，如果人为操作失误，例如操作不当、未按照规程操作等，可能导致故障发生。
2.环境因素。
直放站通常安装在户外，受到环境因素的影响较大。
例如，强风、雷击、环境温度过高或过低等因素可能导致直放站故障。
3.设备老化。
直放站设备经过长时间的使用，可能出现老化现象。
例如，电路板老化、元器件老化等都可能导致直放站故障。
4.日常维护不足。
如果直放站的日常维护不足，例如清洁不及时、散热不良等，也可能导致故障发生。
应对措施遇到直放站故障时，可以采取以下措施来解决问题：1.首先，检查电源是否正常供电。
如果发现电源故障，尽快修复或更换电源。
2.检查天线连接是否松动或损坏。
如果发现问题，重新连接或更换天线。
3.检查传输线是否有损坏或连接松动。
如有需修复或更换传输线。
4.检查直放站设备是否故障，如放大器或滤波器等。
直放站常见故障
直放站系列产品常见故障、分析和处理1故障分类根据直放站的故障现象可将直放站故障分为射频故障、监控故障和电源故障。
监控故障主要包括：监控不通、不能设置频点、不能控制ATT、ALC、射频开关关断无效、检测故障、无告警、ID号不能存储等。
射频故障主要包括：无输出功率、增益不够、互调差、增益线性指标不好、ATT、ALC 失效、自激、选频失锁（频点衰减过大）、有杂散等。
电源故障主要包括：无输出电压、带负载能力差。
检修直放站主要方法：根据故障类型的不同，需采用不同的方法。
2典型的故障检测方法替换法：用于检查故障模块。
将怀疑的模块用已知的好模块代替。
如果故障排除则判断该怀疑模块损坏。
断开法：将设备信号链路断开，接入频谱仪或信号源，用来判断有源和无源模块是否正常。
单测法：将有源模块输入输出断开，接入频谱仪和信号源，单测模块的各项指标，用来判断模块的故障。
检修往往需要将以上方法综合运用，才能找到故障点，排除故障。
还可根据各模块的特性快速判断故障。
功放模块主要故障：增益不够，互调差、ALC无法调节、无输出功率、不能通过485设置功放地址、电源脚短路。
低噪放模块主要故障：增益不够、杂散、ALC不正常、不能通过485设置低噪放地址。
选频模块主要故障：选频失锁、差一个频点、不能通过485设置选频模块地址。
选频放大模块主要故障：增益不足。
频段选择器主要故障：插损大、带内波动差。
光收发模块主要故障：光盘无输出、光盘的发光功率小、找不到光盘地址。
ATT模块主要故障： ATT衰减不准、ATT有杂散。
DET模块主要故障：输出功率检测不准、找不到DET地址。
双工器主要故障：插损大、驻波比偏大、带波偏大、隔离度不够,产生自激。
3故障实例3.1监控故障现在公司最新的监控盘都是带485接口的监控盘，它可实现RS232接口、RS485接口通信和FSK调制解调通信，可监控公司最新所有的直放站，方便扩展新的功能。
监控盘是直放站的大脑，检测控制直放站各模块的工作。
四种直放站常见的故障分析以及解决方法
1.1.1 GSM干线直放站常见故障分析A.直放站覆盖天线附近信号弱1.检查设备是否正常供电，查看监控板的数码管是否点亮。
2.检查电源模块输出+9V和+27V是否正常，用万用表测量。
3.下行功放模块是否有问题。
可用手摸其表面，若其温度和机箱内温度无明显差异，则该功放有问题。
4.检查下行路径的射频电缆，是否有松动﹑接触不良。
5.查询基站的所用扇区是否正常工作。
B.直放站覆盖区下行信号正常，但无法接入网络1.是否为上行过弱或过强。
2.是否上下行不平衡等；3.调整基站的接入信道搜索窗口。
C.监控短消息无法发送1.经常发不出去：可能原因1：短信息中心号码设置不对解决措施：确认短信息中心的号码是否正确可能原因2：发送太快解决措施：等待发送短信成功与否的提示信息后才发送新的短信。
可能原因3：不很明确，有可能是没有开通该业务（短信业务）解决措施：将SIM取出放到手机里面发送短消息，如果也不能发送短消息，则最大的可能是该SIM没有开通该网络（GSM，GSM，GRPS中的一种）的短消息功能。
请确认是否开通短消息功能。
2.偶尔发不出去：可能是网络拥塞，属正常情况。
D.监控软件串口直连超时可能原因1：串口不对解决措施：确认选择串口可能原因2：连接方式不对解决措施：确认连接方式可能原因3：串口坏解决措施：更换串口可能原因4：串口线坏解决措施：更换串口线。
可能原因5：监控单元单片机死机解决措施：复位。
E.设备常见故障1.1.2 GSM无线直放站常见故障分析A.案例一1.故障现象河南省三门峡陇海线铁路覆盖工程，在开通后存在通话不正常的现象，并且与机房联系后，反映对基站产生了一定的干扰。
2.故障分析由于产生干扰的几个点离基站都比较近，施主天线接收信号很强，空间损耗较小，因此设备出厂指标可能并不适用，从而上行底噪不能满足到达基站后小于-120的要求。
3.解决措施要解决上行底噪的干扰问题，只要将到达基站的上行底噪减小即可，而到达基站的上行底噪只能由两个方面的因素来决定。

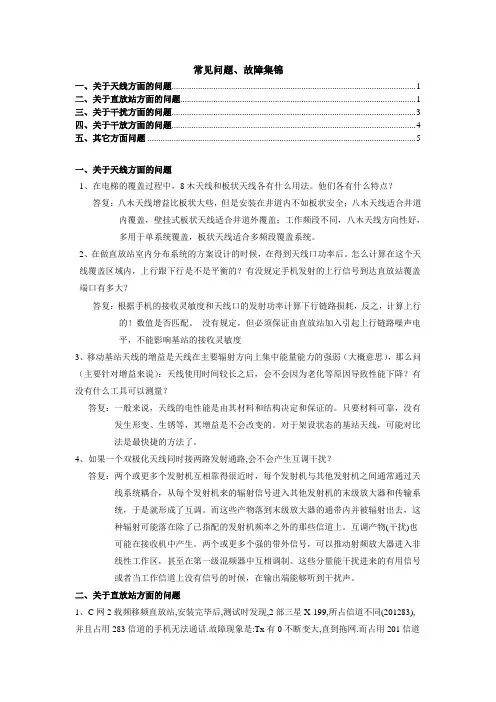

直放站故障与解决方法汇总分享
常见问题、故障集锦一、关于天线方面的问题 (1)二、关于直放站方面的问题 (1)三、关于干扰方面的问题 (3)四、关于干放方面的问题 (4)五、其它方面问题 (5)一、关于天线方面的问题1、在电梯的覆盖过程中，8木天线和板状天线各有什么用法。
他们各有什么特点？答复：八木天线增益比板状大些，但是安装在井道内不如板状安全；八木天线适合井道内覆盖，壁挂式板状天线适合井道外覆盖；工作频段不同，八木天线方向性好，多用于单系统覆盖，板状天线适合多频段覆盖系统。
2、在做直放站室内分布系统的方案设计的时候，在得到天线口功率后。
怎么计算在这个天线覆盖区域内，上行跟下行是不是平衡的？有没规定手机发射的上行信号到达直放站覆盖端口有多大？答复：根据手机的接收灵敏度和天线口的发射功率计算下行链路损耗，反之，计算上行的！数值是否匹配。
没有规定，但必须保证由直放站加入引起上行链路噪声电平，不能影响基站的接收灵敏度3、移动基站天线的增益是天线在主要辐射方向上集中能量能力的强弱（大概意思），那么问（主要针对增益来说）：天线使用时间较长之后，会不会因为老化等原因导致性能下降？有没有什么工具可以测量？答复：一般来说，天线的电性能是由其材料和结构决定和保证的。
只要材料可靠，没有发生形变、生锈等，其增益是不会改变的。
对于架设状态的基站天线，可能对比法是最快捷的方法了。
4、如果一个双极化天线同时接两路发射通路,会不会产生互调干扰？答复：两个或更多个发射机互相靠得很近时，每个发射机与其他发射机之间通常通过天线系统耦合，从每个发射机来的辐射信号进入其他发射机的末级放大器和传输系统，于是就形成了互调。
而这些产物落到末级放大器的通带内并被辐射出去，这种辐射可能落在除了已指配的发射机频率之外的那些信道上。
互调产物(干扰)也可能在接收机中产生。
两个或更多个强的带外信号，可以推动射频放大器进入非线性工作区，甚至在第一级混频器中互相调制。
这些分量能干扰进来的有用信号或者当工作信道上没有信号的时候，在输出端能够听到干扰声。
直放站常见问题及处理课件PPT
目录
• 直放站概述 • 直放站常见问题 • 问题处理方法 • 案例分析 • 总结与展望
01 直放站概述
直放站的定义与功能
总结词
直放站是一种无线信号中继设备 ，用于放大和转发无线信号。
详细描述
直放站通常被用于增强无线信号 的覆盖范围和信号质量，特别是 在信号传输过程中存在信号衰减 或盲区的区域。
设备故障问题
总结词
设备故障问题表现为直放站无法正常 工作，用户无法进行通信。
详细描述
可能的原因包括设备硬件损坏、软件 故障、电源供应不稳等。处理方法包 括定期对设备进行维护和检查、及时 修复故障、加强电源保护措施等。
网络连接问题
总结词
网络连接问题表现为直放站无法与网 络正常连接，导致用户无法进行数据 传输和通信。
网络连接故障排除案例
总结词
网络连接故障是直放站应用中的常见问题之一，通过 检查网络设备和连接线路，可以及时发现并解决网络 连接故障问题。
详细描述
在网络连接故障排除案例中，我们发现某区域直放站 无法正常连接到网络，导致用户无法进行数据传输和 通话。经过现场勘查和故障排查，我们确定了故障原 因为网络设备和连接线路出现故障。为了解决故障问 题，我们对网络设备和连接线路进行了全面检查和维 护，并重新配置了网络参数，最终恢复了直放站的网 络连接。
网络连接问题处理方法
要点一
总结词
解决网络连接问题需要检查网络设备和连接线路，确保网 络畅通。
要点二
详细描述
首先，检查直放站与网络设备的连接是否正常，包括网线 、交换机、路由器等。如果连接不正常，需要检查连接线 路和设备接口是否完好，并重新进行连接。如果网络连接 正常，还需要检查直放站的IP地址、网关、DNS等网络参 数是否配置正确。如果参数配置错误，需要及时进行调整 ，以确保网络的畅通。
直放站最常见故障及处理方法
直放站最常见故障及处理方法直放站最常见故障及处理方法1、直放站轮询失败拨打监控电话是否可以打通，通的话重新轮询确定是否已恢复正常，不正常则去现场处理。
首先检查设备供电是否正常，检查电源模块工作是否正常，检查监控板工作是否正常，取出监控卡清除卡内短信，确认卡是否停机或损坏，还是不行检查软件设置参数是否正确，如短信中心号码设置是否正确等，没有问题检查MODEM接收信号是否正常，最后都不行就更换MODEM和监控板。
2、下行驻波告警首先用驻波仪检查直放站输出口主干馈线是否驻波过高，检查线路接头是否进水或被破坏，查出故障点整改后可以恢复，天馈驻波正常则调整直放站设备驻波告警参考值设置是否正确，或者降低直放站的输出功率可以得到解决。
3、下行欠功率告警首先检查直放站参数设置是否正确，调整增益是否可以恢复，如果数据正常，检查下行低噪放和功放，或是施主信号变小，还有可能施主基站频点更改直放站没有及时更新。
4、直放站覆盖区无信号`查施主天线是否有故障，检查分布系统是否被破坏。
5、直放站信号变弱电脑检查输出信号是否变小，参数设置是否改变，调整增益是否可以改善，检查分布系统是否驻波太高。
6、基站有上行干扰上行底噪大，主要是直放站离基站较近，增益太大。
通过减小上行增益可以使底噪下降。
还有检查直放站的杂散是否超标。
7、光收发模块故障首先检查光模块光输出是否正常，再检查光输入是否正常，如果出现LD ALARM则光模块发有故障，更换，如果出现PD ALARM有可能是另一端的光模块出现故障，也可能是光纤线路出现故障，需检查远端的输出是否正常判断故障出现在哪里。
8、覆盖区手机上线困难，呼不出出现手机上线困难主要原因是上下行增益设置不平衡，手机发射功率大，接入网络困难，接入网络时间长，要求上下行增益差不超过3-5dB。
如果设置正确那就可能是上行低噪放和攻放故障，还有个可能是施主基站话务量太大导致上线，电话打不出。
9、效果监控轮询失败效果监控软件故障，重启设备就可以恢复，效果监控供电故障，或者效果监控卡出现停机等现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直放站最常见故障及处理方法
1、直放站轮询失败
拨打监控电话是否可以打通，通的话重新轮询确定是否已恢复正常，不正常则去现场处理。
首先检查设备供电是否正常，检查电源模块工作是否正常，检查监控板工作是否正常，取出监控卡清除卡内短信，确认卡是否停机或损坏，还是不行检查软件设置参数是否正确，如短信中心号码设置是否正确等，没有问题检查MODEM接收信号是否正常，最后都不行就更换MODEM和监控板。
2、下行驻波告警
首先用驻波仪检查直放站输出口主干馈线是否驻波过高，检查线路接头是否进水或被破坏，查出故障点整改后可以恢复，天馈驻波正常则调整直放站设备驻波告警参考值设置是否正确，或者降低直放站的输出功率可以得到解决。
3、下行欠功率告警
首先检查直放站参数设置是否正确，调整增益是否可以恢复，如果数据正常，检查下行低噪放和功放，或是施主信号变小，还有可能施主基站频点更改直放站没有及时更新。
4、直放站覆盖区无信号
`查施主天线是否有故障，检查分布系统是否被破坏。
5、直放站信号变弱
电脑检查输出信号是否变小，参数设置是否改变，调整增益是否可以改善，检查分布系统是否驻波太高。
6、基站有上行干扰
上行底噪大，主要是直放站离基站较近，增益太大。
通过减小上行增益可以使底噪下降。
还有检查直放站的杂散是否超标。
7、光收发模块故障
首先检查光模块光输出是否正常，再检查光输入是否正常，如果出现LD ALARM则光模块发有故障，更换，如果出现PD ALARM有可能是另一端的光模块出现故障，也可能是光纤线路出现故障，需检查远端的输出是否正常判断故障出现在哪里。
8、覆盖区手机上线困难，呼不出
出现手机上线困难主要原因是上下行增益设置不平衡，手机发射功率大，接入网络困难，接入网络时间长，要求上下行增益差不超过3-5dB。
如果设置正确那就可能是上行低噪放和攻放故障，还有个可能是施主基站话务量太大导致上线，电话打不出。
9、效果监控轮询失败
效果监控软件故障，重启设备就可以恢复，效果监控供电故障，或者效果监控卡出现停机等现象。
也有可能效果监控硬件故障，比如卡槽坏等明显故障。
10、效果监控接收电平强度告警
首先检查直放站工作是否正常，再检查耦合器和连接线是否有故障，还有检查平台告警范围设置是否合适。
11、切换失败掉话
进出电梯发生切换失败掉话，原因是小区列表没有做好导致掉话，检查电梯厅信号和电梯内信号两个小区的领区列表。
直放站选信源要选用原大楼内的主导频点作为信源覆盖，尽量减少切换。
12、微蜂窝信号泄露
室内分布低层天线安装太靠边或者是大楼外墙损耗较小导致室内微蜂窝信号泄露，处理方法；更改室内分布系统器件或主机输出降低天线输出电平，更改天线位置，更换成定向天线，修改微蜂窝和室外宏蜂窝信号切换电平差等。
13、大楼高层信号显示满格，但经常掉话，通话质量差
大楼高层由于收到的基站信号较多，而且信号很不稳定，切换很多，还有可能出现邻频同频干扰问题，对于这些问题需深度延伸覆盖解决。
14、无法和直放站联机测试，检查电脑串口设置是否正确，串口线是否故障，要选对串口，检查直放站控制板工作是否正常，如运行灯是否正常等，不正常则更换控制板。
