激光雷达在电力线路工程勘测设计中的应用

激光雷达在电力线路工程勘测设计中的应用随着科技的迅猛发展，激光雷达技术已经被广泛应用于各种工程勘测设计中，其中包括电力线路工程。

激光雷达可以通过高精度的三维扫描，获取地形、建筑物、树木等目标物的详细数据，为电力线路的规划、设计和施工提供了强有力的支持。

本文将深入探讨激光雷达在电力线路工程勘测设计中的应用，以及其优势和未来发展方向。

1. 地形测量在进行电力线路工程勘测设计时，首先需要对施工地区的地形进行详细测量和分析。

传统的地形测量方法通常需要大量的人力物力，且精度有限。

而激光雷达可以快速、精准地获取地面和地形特征的数据，包括高差、坡度、地表覆盖物等，为电力线路的走线方案和设备布置提供了可靠的数据支持。

2. 空间数据采集激光雷达可以以极高的精度和速度，对工程区域内的建筑物、树木、电力设施等对象进行三维扫描和空间数据采集。

这些数据可以帮助工程师们更好地了解施工区域内的物体分布和空间结构，从而精确规划电力线路的走向和敷设方案。

3. 安全隐患检测在电力线路工程中，安全隐患是一项必须重视的工作。

激光雷达可以快速扫描整个施工区域，精准检测出可能存在的安全隐患点，比如斜坡、山体滑坡、悬崖、植被覆盖等，为工程施工提供了重要的安全保障。

4. 环境影响评估电力线路工程的施工与运行不可避免地会对周边环境产生一定的影响。

激光雷达可以帮助工程师们对施工区域的环境特征进行详细分析，包括土壤类型、植被分布、水文地质情况等，从而为环境影响评估和保护措施的制定提供科学依据。

5. 线路设计与优化激光雷达获取的高精度地形数据可以被应用于电力线路的设计和优化。

工程师们可以根据真实的地形情况，利用激光雷达数据进行线路走向选择、高度调整、设备布局等方面的优化，从而提高线路的稳定性和经济性。

1. 精度高激光雷达可以以毫米级的精度对目标物进行三维扫描，获取高精度的数据。

这种精度在电力线路工程中尤为重要，可以有效提高工程设计的准确性和可靠性。

2. 速度快相比传统的勘测方法，激光雷达具有扫描速度快的优势。

机载激光雷达技术在输电线路测量中的应用

机载激光雷达技术在输电线路测量中的应用摘要：随着城市化进程的不断加快，电力系统也逐渐成为人们生活必可不少的一部分。

基于此，只有不断加强我国电网的建设力度，才能保证电力系统能够在各个领域得以发展和运行。

机载激光雷达测量技术的出现有效解决了目前电力系统所面临的问题，此项技术可以实现快速对线路走廊进行测量，并且运用高精度的三维测量技术，有效提高了测量三维空间信息以及三维线路走廊地形地貌的准确率。

本文将针对机载激光雷达技术在电力系统勘察中的应用展开研究。

关键词：电力系统；机载激光雷达技术；测量；应用随着人们生活水平的提高，对于电力的需求随之增高，只有不断加强电网的建设力度、对电网进行改造以及完善才能跟上时代的步伐。

目前，电网建设中最关键的内容便是架空输电线路的勘测设计。

机载激光雷达测量技术的出现有效提高了勘测结果，随着该技术的不断完善和发展，现如今已经被广泛应用到电力系统输电线的测量工作当中。

1、机载激光雷达（Li DAR）的特点1.1实现24小时全天候工作状态机载激光雷达主要采用激光器对所探测的目标进行激光脉冲的发射，在探测目标出现散射或反射现象后激光脉冲再回到激光器中。

最后通过返回的激光脉冲数据对探测目标进行研究。

机载激光雷达可以实现24小时全天候工作状态，激光雷达的工作内容主要是对光波进行主动探测，并且不会因为光照而影响工作效率，以此实现全天候工作状态。

1.2对非地面点以及地面点高效测量激光雷达技术可以穿透植物间的缝隙，对非地面点以及地面点进行高效测量，激光具有波长较短等特点，可以有效穿透植物以及叶冠间存在的缝隙，穿透植物后形成多次回波，进而使激光雷达获取更为丰富的数据信息。

传感官技术不断发展，机载激光雷达的全波型数字化仪器也逐渐得到完善，目前其获得的点云回波已经高达32次，使获得的单位结构信息更加丰富。

1.3穿透性强，信息精准度高激光雷达技术以其获取数据精度高、速度快等特点，受到人们的广泛应用，激光技术不但可以将细小的目标或物体全部探测，并且相对于传统的摄影测量技术，在获取数据上也较大程度上提高了速度，与此同时探测结果的精准度也相对较高，相比塔器的航测技术要更胜一筹。

无人机载激光雷达技术在电力线巡检中的应用

无人机载激光雷达技术在电力线巡检中的应用摘要：近年来，电力行业加大信息化建设投入，随着智慧电力建设的推进，激光雷达搭载无人机巡检作业作为电网安全稳定运行的有力解决方案，为电力智能巡检领域迎来新机遇。

关键词：无人机、激光雷达、点云解算软件引言随着国民经济的迅速发展，电力工业也取得重大成就，逐步形成以大型发电厂和中心城市为核心，以不同电压等级的输电线路为骨架的各大区、省级和地区的电力系统，全国电网已经基本形成500千伏和330千伏的骨干网架。

我国重大输电通道工程建设也在持续推进，至2021年底，我国共建成投运33条特高压线路，总体电力工程投资10481亿元，为近十年最高水平。

2022年是推进“十四五”规划的重要年份，全国电力发展坚持稳中求进的总体原则，这对全国电力巡检工作进行也是一场考验。

图2012～2021年全国电力投资情况(单位：亿元)资料来源于国家能源电力局官网输电线路巡检是电网运营维护管理部门需要进行的一项重要工作，为了确保电力线路的运营安全，通常需要定期对线路进行巡检，以便及时发现和排除安全隐患。

随着高电压、大功率、长距离输电线路越来越多，线路走廊穿越的地理环境也越来越复杂，如经过大面积的水库、湖泊和崇山峻岭，对其运行维护日趋困难。

依靠人工为主的巡检模式因巡视效果差、工作效率低等原因难以满足发展需要。

随着无人机技术日趋成熟，人工智能技术不断发展，电力行业已经开始使用无人机大面积巡查电力线路，无人机载激光雷达巡线技术便应运而生。

1外业部分1.1无人机载雷达组成及优势无人机载激光雷达技术融合了电力、导航、通信、航空、控制、图像处理等多个领域的高新技术。

1)惯性导航系统，可提供稳定、连续的三维高精度位置、速度、姿态信息；2)GNSS天线，提供厘米级高精度位置信息；3)激光扫描仪，快速获取目标地物的空间信息数据，实时生成真彩点云。

同时结合飞机的仿地、避障功能，整套系统不受地理障碍限制，大幅提升巡线效率。

激光雷达在电力线路工程勘测设计中的应用

Abstrac t : In these years,
430071 , China )
the survey ing of po w er line m a in ly adopts the a ir photogra mme try But there are som e
prob lem s unreso lved that veg etar ian can not be penetra ted and the info r m ation o f he ight can no t be gotten L I DAR is one o fm ost i m po rtant inventions in 21st Because L I DAR can penetra te the v ege tarian and reach the ground w hich in teg ra te GPS, I MU, it can fast ge t the all k ind geography info r ma tion R ecently , m any experts focus on how to m ake 2006, and the result indicate the LI DAR w ork in the design of po w er lines The CSEPD I m akes experi m ent inM ay , exce llen t perfo r mance and potentia lity K ey word s : LI DAR; pro file ; G PS; inertia lm easurem ent un it
首先来比较单点高程的精度情况。将工程测量的结果 ( GPS 与全站仪测量成果, 将其结果作为真实值 ) 同激光雷达数据 (单点的高程根据 DEM 内插获得, 内插方式采用双线性内插 ) 相比较 , 得到高程残差, 其中残差表示激光雷达数据与工程测量结果的差值, 见表 1 。

激光雷达在电力线路工程勘测设计中的应用

激光雷达在电力线路工程勘测设计中的应用【摘要】本文介绍了激光雷达在电力线路工程勘测设计中的应用。

通过引言部分对激光雷达技术和电力线路工程勘测设计的重要性进行了介绍。

接着，分别探讨了激光雷达在电力线路规划、勘测、设计、施工和运维中的具体应用情况。

结论部分总结了激光雷达技术对电力线路工程效率和精度的提升，并指出未来激光雷达技术将在电力行业得到更广泛的应用。

通过本文的阐述，读者可以深入了解激光雷达技术在电力线路工程中的重要作用，促进电力行业的发展和进步。

【关键词】激光雷达技术、电力线路、勘测、设计、施工、运维、效率、精度、应用、未来1. 引言1.1 激光雷达技术简介激光雷达是一种通过发射激光束并利用反射回来的光信号来测量目标距离、速度和形状的高精度光学测距技术。

它利用光的属性来实现对目标的高精度测量，具有非接触、高精度、高速、长测距范围等优点。

激光雷达在工程领域有着广泛的应用，特别在电力线路工程勘测设计中扮演着重要角色。

激光雷达技术的发展使得电力线路工程的勘测设计变得更加高效和精确。

传统的勘测设计方法需要耗费大量人力物力，并且存在一定的误差。

而激光雷达可以通过快速、自动化地进行数据采集和处理，实现对电力线路的精确测量和建模。

激光雷达技术的应用不仅提高了电力线路工程的勘测设计效率，同时也提高了设计的准确性和可靠性。

激光雷达技术在电力线路工程勘测设计中的应用，对于提高工程质量、节约成本和缩短工期具有重要意义。

1.2 电力线路工程勘测设计的重要性电力线路工程勘测设计是电力行业中至关重要的一环。

准确的勘测设计可以确保电力线路的顺利建设和运营，避免因不当设计而导致的各种安全隐患和效率低下的问题。

电力线路工程勘测设计的重要性体现在其对电力系统运行的影响。

准确的勘测设计可以确保电力线路的合理布局和优化设计，提高电力系统的传输效率和稳定性。

合理的设计还能够降低电力线路的损耗，节约能源资源，为电力系统的高效运行提供有力支持。

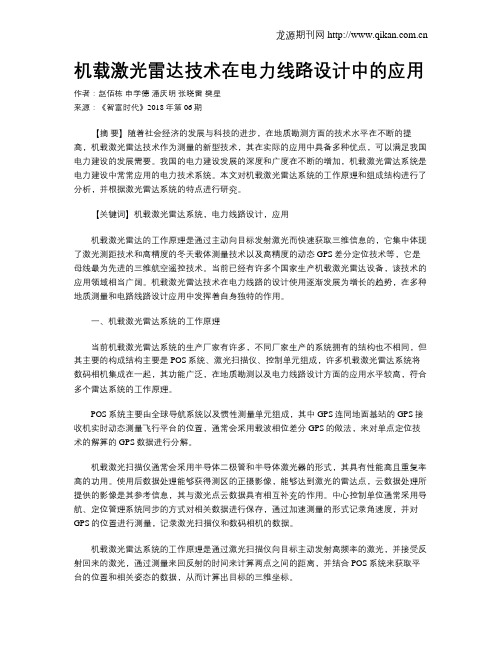

机载激光雷达技术在电力线路设计中的应用
