测井曲线解释
测井曲线的识别及应用
第一讲测井曲线的识别及应用钻井取芯、岩屑录井、地球物理测井是目前比较普及的三种认识了解地层的方法;钻井获取的岩芯资料直观、准确,但成本高、效率低;岩屑录井简便、及时,但干扰因素多,深度有误差,岩屑易失真;测井是一种间接的录井手段,它是应用地球物理方法,连续地测定岩石的物理参数,以不同的岩石存在着一定物性差别,在测井曲线上有不同的变化特征为基础,利用各种测井曲线显示的特征、变化规律来划分钻井地质剖面、认识研究储层的一种录井方法；具有经济实用、收获率高、易保存的优势,是目前我们认识地层的主要途径;鄂尔多斯盆地常规测井系列分为综合测井和标准测井两种;综合测井系列：重点反映目的层段钻井剖面的地层特征;测量井段由井底到直罗组底部,比例尺1：200;由感应、八侧向、四米电阻、微电极、声速、井径、自然电位、自然咖玛八种测井方法组成;探井、评价井为了提高储层物性解释精度,加测密度和补偿中子两条曲线;标准测井系列：全面反映钻井剖面地层特征,测量井段由井底到井口黄土层底部,比例尺1：500,多用于盆地宏观地质研究;过去标准测井系列较单一,仅有视电阻率、自然咖玛测井等两三条曲线;近几年完钻井的标准测井系列曲线较完善,只比综合测井系列少了微电极测井一项;一、测井曲线的识别微电极系测井、四米电阻测井、感应—八侧向测井、都是以测定岩石的电阻率为物理前提,但曲线的指向意义各异;微电极常用于判断砂岩渗透性和薄层划分;感应—八侧向测井用于判定砂岩的含油水层性能;四米电阻、声速、井径、自然电位、自然咖玛用于砂泥岩性划分;它们各有特定含义,又互相印证,互为补充,所以,我们使用时必须综合考虑;1、微电极测井大家知道,油井完钻后由井眼向外围依次是：泥饼、冲洗带、侵入带、地层;泥饼是泥浆中的水分进入地层后,吸附、残留在砂岩壁上的泥浆颗粒物;冲洗带是紧靠井壁附近,地层中的流体几乎被钻井液全部赶走了的部分；其深入地层的范围一般约7—8厘米;侵入带是钻井液与地层中流体的混合部分;微电极测井是一种探测井壁周围泥饼和冲洗带电阻率的测井方法;由三个微电极系测得的微梯度和微电位两条曲线组成;微梯度探测范围横向深度4—5厘米,显示的是泥饼的电阻值泥饼的厚度一般在3—5厘米之间,泥饼的电阻率通常为泥浆滤液电阻率的1—2倍；微电位探测深度8—10厘米,显示的是冲洗带的电阻值;当地层为非渗透性的泥岩、页岩时井壁无泥饼和冲洗带,梯度电阻值等于或接近电位电阻值,曲线重合或叠置；当地层为渗透性的砂岩时,梯度电阻值小于电位电阻值,两条曲线分离,出现差异,差异越大说明砂岩渗透性能越好;所以,主要用来判断储层的渗透性能;微电极系由于电极距短,反应灵敏,极板紧贴井壁受泥浆影响小对层界面反映清晰,划分2～5米薄层时使用较多,曲线的拐点处为小层界面;2、感应测井感应测井是利用电磁感应的原理来测量地层的导电性能;双感应—八侧向综合井下仪器,测量的是地层深、中、浅三个不同位置上的电阻率值;深感应探测深度约为中感应的二倍距井筒四米左右,反映的是原始地层的电阻率;中感应反映的是距井筒1～2米范围内地层的电阻率;八侧向反映的是井壁附近的电阻率;这种由近到远的三组合比较清楚的指示了电阻率的径向变化;是我们判定储层性质,定性划分油水层,定量解释油层的含油饱和度、含水饱和度的主要依据;非渗透性的泥、页岩,钻井泥浆对其浸染较小,没有泥饼和侵入带,深、中、浅三个部位的电阻率差别较小,所以,深感应、中感应、八侧向三条曲线形态接近或重合;致密砂岩段钻井泥浆对其浸染较小,侵入带较浅,八侧向反映的是冲洗带+侵入带的电阻率,深、中感应反映的均是原始地层的电阻率,所以,深、中感应电阻值相等曲线重合,八侧向电阻率值较高曲线峰态明显;渗透性好的砂岩段侵入带较深,深、中、八三条曲线差异较大,渗透性越好曲线间距越大;当原始地层为水层时,电阻值向着远井方向递减,含水饱和度越高电阻率越小,所以,测得的视电阻率值深感应最小,八侧向最大,中感应居中,在测井图上,深、中、八三条曲线由左向右平行排列;当原始地层为油层时,油层电阻值高于侵入带而低于井壁附近,所以,深感应电阻率大于中感应而小于八侧向,中、深、八三条曲线由左向右依次排列;平时工作中,我们常以中感应曲线为中轴,以深感应曲线的正负偏态,判定储层的含油水性;深感应曲线负偏时深感应曲线在中感应曲线左边,是水层；深感应曲线正偏时深感应曲线在中感应曲线右边,则为油层;另外,感应测井受高阻邻层钙质层等影响小,对低电阻地层反映灵敏,也是我们确定延长统标志层—凝灰岩的主要依据之一;曲线的半幅点为层系界面;3、普通电阻率测井普通电阻率测井根据电极系大小分为1米、2.5米、4米电阻率测井,不同的地区根据自己的地层特征选择最适合自己的电极系,长庆近年来均采用四米电阻率测井系;主要用于定性划分岩石类型和判定砂岩的含油、含水性能;一般情况下,泥岩、页岩、煤表现为高电阻,砂岩中等～略低电阻,凝灰岩低电阻;但仅根据四米视电阻率数值的大小,并不能准确判定它所反映的岩石性质,因为砂岩含油时电阻会上升,含水时电阻会下降,油层粒度较细、地层水矿化度较高或泥浆侵入较深时电阻率也较低;这种视电阻率解释的多义性,必须用其他测井曲线来弥补;四米电阻测井曲线的上下组合形态、变化趋势在大层段地层对比划分时应用较多;4、声速测井声速测井是一种研究声波在岩石单位距离的传播时间的测井方法;它利用声波在不同密度的岩石中传播速度的差异,判定岩性和定量计算孔隙度的大小;泥岩、页岩、煤孔隙小较致密,声波穿越单位厚度地层用的时间短,速度快,所以,声速曲线幅度较高,呈尖刀状向右突出;砂岩孔隙发育,孔隙内又有油水等液体,声波穿越单位厚度地层用的时间长,速度慢,所以,声速曲线幅度较低、较平直;随着砂岩物性和孔隙中填充物的变化,砂岩的声速曲线也会有一些小的起伏或摆动;砂岩疏松,物性变好,曲线向右抬升；砂岩致密,物性变差,曲线向左偏移;延长组油层声速一般在220微秒/米左右,延安组油层声速一般在240微秒/米左右;灰岩、钙质夹层声速曲线幅度较低,曲线幅度以砂岩为对称轴,呈小尖峰状向左突出;密度测井曲线与声速测井曲线形态接近,但对泥页岩反应更灵敏,尖刀状峰值更高,两条曲线互相参照解释储层物性精度会更高;5、井径测井井孔直径的变化也是岩石性质的一种间接反映;泥、页岩层常因泥浆的浸泡和冲刷造成井壁坍塌,出现井径扩大;渗透性岩层常因泥浆液体滤失形成的泥饼使井径缩小,而在致密岩层粉砂岩、钙质层处井径一般变化不大,实际井径接近钻头直径;井径曲线是识别疏松地层与致密地层的首选依据,也是地层对比划分的重要标志;6、自然电位测井自然电位测井获取的是井内不同深度上的自然电位与地面上某一点的固定电位值之差;自然电位测井曲线图上用每厘米偏转所代表的毫伏数和正负方向来表示井内自然电位数值的相对高低,而无绝对的零线;通常把自然电位曲线上对应厚层泥岩的自然电位值的连线当作基线,称为泥岩基线;某一地层的自然电位相对于泥岩基线发生偏离时,则称为自然电位异常；曲线偏向泥岩基线的左方为负异常,偏向泥岩基线的右方为正异常;这一偏转方向,主要取决于井筒内泥浆滤液矿化度与地层水矿化度的相对大小;在一般情况下,测井时泥浆滤液矿化度必须小于地层水矿化度,因此自然电位显示为负异常;在自然电位曲线上有异常出现的地方,该异常相对于泥岩基线偏转的距离,叫做自然电位异常幅度;远近储层物性越好、厚度越大,自然电位曲线负偏幅度越大;纯砂岩的自然电位负偏幅度最大;随着砂岩中泥质含量的增加或粒度减小或孔隙减少,自然电位曲线负偏幅度随之减小;因此,根据自然电位曲线负偏幅度变化,可以区分地层的岩石性质,定性判断砂岩的渗透性、旋回性、粒度等;自然电位测井;常用曲线的半幅点来进行分层;7、自然咖玛测井粘土颗粒能够吸附较多的放射性元素的离子,所以泥岩就具有较强的自然放射性;利用这一特性测量地层咖玛射线总强度,用于区分岩性、定量计算地层的泥质含量的测井方法叫自然咖玛测井;泥岩、页岩放射性元素含量高,自然咖玛曲线幅度高;砂岩、煤放射性元素含量低,自然咖玛曲线幅度低;砂岩中随着泥质含量增减,自然咖玛曲线幅度发生变化;自然咖玛测井是划分岩性的主要依据之一;一般情况下,用曲线半幅点确定岩层界面,岩层较薄时则用曲线拐点划分界面;二、测井曲线的应用测井曲线受泥浆性能、温度、仪器等多种因素影响,一条曲线往往不能准确的反映地下情况,必须把几条曲线结合起来分析;曲线幅度的高低仅限于本井上下围岩之间的对比,同一地层邻井之间曲线幅度的高低、数值的大小可以参考,但不同区域同一测井系列的曲线可比性较小;常见岩石的电性特征：砂岩：低伽玛、高自然电位、小井径、中～较低声速、中～低电阻、中～低感应,微电极曲线平直且电位与梯度差异大;泥岩：高伽玛、低自然电位、大井径、高声速、高电阻、高感应;油页岩长7：高伽玛、高自然电位甚至高过本井的砂岩,高声速、高电阻、高感应;高自然电位是油页岩与泥岩的最大区别煤线：低伽玛、低自然电位、大井径、高声速、高电阻、高感应;低伽玛是煤线与泥岩的主要区分标志凝灰质泥岩：尖刀～指状低感应、高声速、大井径、高伽玛、低自然电位,低电阻;第二讲、地层对比与划分地层是区域构造运动和地史演化的产物,是油气藏的载体;同一时期、同一构造运动中形成的地层,具有相同的沉积特点和储渗特性;地层对比的目的就是将具有相同岩性、电性、成因、上下接触关系的地层归为一类,追踪它们在时间、空间上的变化规律,研究与油气藏有关的地层;地层对比划分可分为岩芯对比和测井曲线对比两种,常用的是测井曲线对比法;一地层对比划分依据地层对比划分依据有标志层和标准层两个;1、标志层：标志层是大层1～3级旋回,对比划分的依据;标志层的确定原则：岩性典型,电性特征明显,易识别,分布稳定,易与追踪;鄂尔多斯盆地经过近四十年的实践摸索,将煤层炭质泥岩和凝灰质泥岩作为地层对比划分的标志层;它们是特定气候条件下区域性的沉积物,全盆地内普遍发育,代表性强,覆盖面广;若煤层、凝灰岩不发育,标志层电性特征不明显时,可将与标志层位置相当,电性特征典型的泥、页岩作为地层对比划分的参考依据;2、标准层：用标志层将大层确定之后还必须选定一些标准层作为细分小层的依据;这些标准层多数是在油层附近且分布稳定的泥岩;标准层是小层四级旋回,对比划分的主要依据;二地层对比划分的原则与方法地层对比划分的原则：“旋回对比,分级控制”;地层对比划分的方法：先追踪标志层,后确定标准层,再找含油层段;即：先定大层后分小层;1、旋回级别的分类：一级旋回：延安组、延长组一级旋回受区域构造运动控制;在全区分布稳定,含有一套生储组合或储盖组合;二级旋回：延10、延9,长3、长2……二级旋回是一级旋回中的次级旋回；每个旋回都有大体相同的沉积特征;三级旋回：长81、长82、长31、长32;三级旋回受局部构造运动控制,由几个沙泥岩段组成;四级旋回：长811、延812、延813四级旋回受水动力条件及局部沉积作用控制,由单一岩性或由粗到细从砂岩开始到泥岩结束、由细到粗的一个周期组成;四级旋回是地层对比划分中的最小级别,也叫沉积单元,如果再细分就叫油砂体;一级～三级旋回一般叫大层划分,四级和四级以下的一般叫小层对比划分;开发系统大多数开展的都是四级旋回的追踪对比;2、延长组地层划分方法延长统十个油层组的划分依据主要是凝灰质泥岩,次为泥页岩;凝灰质泥岩在岩屑中为白色片状,手摸有滑腻感,在荧光灯下发橘红色强光;在测井剖面上具有尖刀状低感应、高声速、大井径、高伽玛的电性特征；厚2米左右;延长统地层依据岩性组合和十个标志层,划分为十个油层组;十个标志层代码为：K0～K9,自下而上为：K０：位于长１０底;K１：位于长７底,是长７与长８的分界线,厚２０ｍ左右;底部有２ｍ厚的凝灰岩,中上部是１５～２０ｍ厚的油页岩;因其在陕北延河流域的张家滩地区出露,所以人们常称为“张家滩页岩”;油页岩在电测图上以自然电位曲线负偏幅度较高甚至高过砂岩,区别于泥页岩;K２：位于长６3底部,是长７与长６的分界线;K３：位于长６2底;K４：位于长４＋５底,是长４＋５与长６的分界线;在陕北地区较发育,陇东地区基本上是泥岩;K５：位于长４＋５中部,是长４＋５1与长４＋５2的分界线,厚度６～８ｍ,在声速曲线上表现出４个一组的齿状尖子,感应曲线特征不明显;K６：位于长３底,是长３与长４＋５的分界线;K７：位于长２底,是长２与长３分界线;K８：位于长２中部,是长２1与长２2的分界线;K9：位于长1底,是长1与长2的分界线;3、延安组地层划分方法煤线是延安组地层对比的主要标志层;煤线在测井图上具有：低伽玛、大井径、高声速、高电阻4m、高感应的特征;低伽玛是测井图上区分煤线与泥岩的主要标志;延安组地层沉积时区域气候由干冷～暖湿进行周期性循环,干冷时沉积河湖砂泥岩,暖湿时沉积沼泽煤系地层；两个煤系之间的地层代表了一个完整的旋回和气候周期,周而复始使延安组地层韵律性极强;分层时把二个煤层之间的一套地层作为一个二级旋回煤层归下伏地层,煤顶为分层界限;延4+5～延10地层顶部普遍发育煤线,若遇有些区块、有些层位煤线不发育时,可借用邻区或邻井作参考;具体方法是：挑选与本区距离最小、最接近的井做参考,根据两区地层厚度和砂岩旋回性变化趋势,以泥岩为分界线逐井由区外向区内推;。
常用的测井曲线简单介绍
常用的测井曲线简单介绍
二00五年七月
一、微电极测井
微电极测井是采用特制的短电极系测量井壁附近介质 电阻率的一种测井方法，是常用的测井曲线。其是在普通 电阻测井的基础上发展起来的，可解决普通电极系测井中 的两个难题：可以显示高阻层的渗透性，提高解释负荷率； 可以提高分层的能力而受围岩的一些很小。
目前微电极测井多采用微梯度（A0.025M1 0.025M2)和 微电极 微电位（A0.05M2)两种电极系。探测半径分别位4-5厘米和 8-10厘米。由于探测半径的不同，在低渗透地层，微电位 视电阻率主要受冲洗带的影响而呈比高值，而探测半径较 小的微梯度电极系测得的视电阻率主要受泥饼的影响而呈 较低值。这样将两条曲线重叠到一个坐标中时，在渗透性 地层处将出现幅度差。在非渗透地层，没有泥浆侵入现象， 微梯度和微电位电极系测得的视电阻率基本相同。
体性质有关，需要根据地层实际情况就建立本 地区不同层段的关系式和关系曲线。 如某地区根据实验室岩芯分析孔隙度和声波 时差建立起的关系曲线。只要从声波时差曲线 上查到目的层的时差值，用该值在横坐标上找 到相应的点，引垂线与关系曲线相交，交点的 纵坐标值即为有求层的孔隙度。
五、辅助测井
在石油勘探开发中，要进行钻井工程的质量检查，确定射孔 位置和判断井下作业的质量等工作，仅依靠电法测井是不够的。 依靠辅助测井的井径、井稳、井斜等测井方法可以解决很多工 程问题，是测井方法中不可少的部分。 （一）地层中 的传播速度是不同的，可 以根据声波时时差区分岩 性，划分出各种不同岩性 的地层。 在致密性地层中（岩浆 岩、碳酸盐岩），声波速 度大，时差小，它们在声 波速度测井曲线上显示为 低值；在泥岩中声波速度 小，时差大，它们在声波 速度测井曲线上显示为高 值；一般砂岩的声波速度 介于二者之间，时差曲线 显示中等幅度。
常规测井曲线说明
常
规
GR高值， KTH值不高，U
测
值高，因此GR值高主要
井
是由铀引起的。
曲
线
图
洞穴处：
CAL扩径，电阻率降低，
三孔隙度增大。
可编辑ppt
11
二、碳酸盐岩常规测井曲线
常
规
PE值在4左右，偏离灰岩
测
值（5），因此岩性不纯，
井
分析电阻率低值主要是
曲
岩性不纯引起的。
线
图
可编辑ppt
12
二、碳酸盐岩特殊测井项目
考
钍(TH)：反映地层钍含量情况。
测
井
说明：一般U=GGR-KTH，如果某段地层呈现GGR高值，KTH值不高，U值高，说明改段地
曲
层泥质含量不高，GGR值高只要是由铀引起的。因此，可以通过能谱曲线来分析井段是否含泥
线
质。
电子密度指数(PE)：灰岩值一般在5左右。用来判断岩石是否纯。
可编辑ppt
10
二、碳酸盐岩常规测井曲线
5、水层
CAL不扩径，SP呈副幅 度差，电阻率在0.3－ 0.4Ω.m,DEN变小，CNL 变大，AC基本不变。
4
一、碎屑岩常规测井曲线
T903
在泥岩层处， CAL扩径，
具 体 图 例
பைடு நூலகம்可编辑ppt
在泥岩层处， SP显示
为基线，电阻率变小。
4、油气层：
CAL不扩径，SP呈副幅 度差，电阻率在1.5－ 3.0Ω.m。
ECS
图25. T760井ECS元素俘获分可析编图辑ppt
22
粘土含量与GD存在近似的线性特征
粘土含量与AL和SI 具有较好的线性关系
《测井曲线标准化》课件
测井曲线标准化在地质研究中也有广泛应用，如古生物地层学、沉积学 、构造地质学等领域，通过标准化处理，能够更好地揭示地质历史和演 化过程。
未来研究方向
算法优化
进一步优化测井曲线标准化的算法，提高标准化的准确性和稳定性，减少人为因素和随 机误差的影响。
数据融合
加强不同类型测井数据的融合和处理，实现多源数据的协同分析和综合解释，提高地层 评价和油气检测的精度和可靠性。
多学科交叉
加强地质学、地球物理学、数学、计算机科学等 多学科的交叉融合，推动测井曲线标准化的理论 和方法创新。
应用前景
01
油气勘探开发
测井曲线标准化是油气勘探开发中的重要环节，通过标准化处理，能够
更好地揭示地层特征和油气分布规律，提高勘探开发效率。
02 03
煤田勘探
在煤田勘探中，测井曲线标准化也是必不可少的步骤，通过标准化处理 ，能够更好地了解煤层分布和煤质特征，为煤田的合理开发和利用提供 依据。
确定标准层
选择一个或多个标准层，作为标 准化的参考层。标准层应具有代 表性，能够反映所研究区域的地 质特征。
计算标准化系数
根据标准层和其他井的数据，计 算各个井的标准化系数，以实现 归一化处理。
数据收集
收集需要进行标准化的测井数据 ，包括各个井的测井曲线、井深 、钻井参数等信息。
应用标准化系数
将标准化系数应用于各个井的测 井曲线，得到标准化的测井数据 。
重要性
由于测井过程中存在众多影响因素，如仪器误差、环境因素、人为误差等，导致不同测井曲线之间存在较大差异 。通过标准化处理，可以消除这些差异，使测井曲线具有可比性和可分析性，为地质解释和油气藏评价提供准确 可靠的数据支持。
标准化流程
测井曲线
直接反映油、气层情况的第一性资料
1、钻井过程中的油、气、水显示，主要包括
泥浆性能的变化及槽面油气显示情况。 2、钻井取芯 。 3、井壁取芯 。 4、岩屑录井 。 5、气测井 。 6、地化录井。 7、试油、试水资料 等。
测井资料间接反映地层情况
测井资料是通过地层的物理性质，间接反映地层岩性、 物性和含油性的资料。由于测井技术的准确性、连续性和 成本低等特点，以及它对岩性，物性及含油性关系的研究 越来越精确，目前，测井资料不仅能用于划分油(气)、水层 ，而且能定量提供关于地层岩性、物性和含油性的十分详 细的资料，远远超过了人们对第一性资料的一般观察结果 ，在某些方面甚至可以达到实验分析的水平。
典型示例五（某井井低孔低渗储层）
１、sp异常幅度正负不定； ２、微电极呈低值正幅度差； ３、储油层电阻率和上下围岩相比较低； ４、曲线显示孔隙度值很小，在5%左右， 一般密度曲线有减小趋势； ５、GR值在砂层段低值，井径在砂岩处 有扩径现象。
典型示例六（低阻油层）
１、sp负异常幅度； ２、微电极正幅度差； ３、油层电阻率水层还低；
③Sw≤50%，或Rwa／Rw≥3--5，Φ≥2Φw，或交会图上有 类似显示，即各种方法显示的含油饱和度均在50%以上，特 别是在本井没有比较典型的水层或邻井没有可靠的油层作为 对比资料时，这是判断油层的主要方法。
④有可动油显示，三孔隙度显示的可动油也比较好。 ⑤录井油气显示好，与邻井经过试油资料证实的油层比较 接近。与邻井对比是划分油(气)、水层的重要方法之一。如 果邻井有经过试油证实的油、气、水层，只要本井有相应 的地层，而且测井及录井显示与邻井相同，则可以把相应 的地层当作比较可靠的油气、水层，并可以把这些地层作 为对比的依据。由于不知道该油层是否为下限层，则只能 判断与该层邻近或显示最好的为油层。难以对显示较差的 地层作出肯定的解释。 ⑥自然电位异常一般比水层略小些。

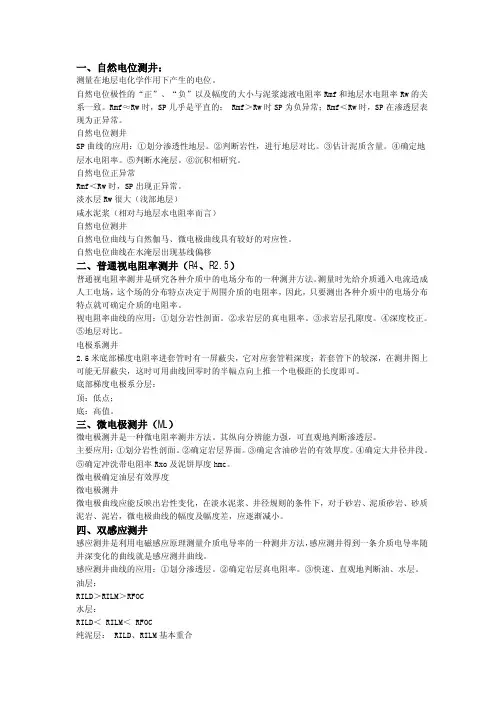

主要测井曲线含义和意义
人工定性地判断油气水层一般采用比较分析的方法，是一项地区性、经验性很强的工作。⑴首先 划分渗透层；⑵再对储集层的物性（孔隙性、渗透性等）进行分析；⑶最后分段解释油气水层： 在地层水电阻率基本相同的井段内，对地层的岩性、物性、含油性进行比较，然后逐层作出结论。 用 SP（GR）曲线异常确定储层位置 用微电极曲线确定分层界面 分层时环顾左右，考虑各曲线的合理性 扣除夹层（泥层和致密层），厚层细分 ★划分界面：SP、GR、微电极、声波、感应、CNL、DEN 半幅点。 R4、 R2.5 极值 ★储层特征： SP 幅度异常，GR 低值，微电极有幅度差，AC、CNL、DEN 数值符合地区规律，CA L 等于或略小于钻头值（平直） 油层的电性特征：①电阻率高，在岩性相同的情况下，一般深探测电阻率是邻近水层的 3-5 倍以 上。岩性越粗，含油饱和度越高，电阻率数值也越高；②自然电位异常幅度略小于邻近水层；③ 浅探测电阻率小于或等于深探测电阻率数值，即侵入性质为低侵或无侵；④计算的含油饱和度大 于 50%，好油层可达 60-80%。 水层的电性特征：①自然电位异常幅度大，一般大于油层；②深探测电阻率数值低。砂泥岩剖面 水层电阻率一般为 2-3 欧姆米；③明显高侵。即浅探测电阻率数值大于深探测电阻率数值；④计 算的含油饱和度数值接近 0，或小于 30%。
定量解释的基础—阿尔奇公式 定量解释 基础资料的了解:包括油田的构造特点和油气藏类型、各时代地层的分布规律、各主要含油层系 的岩电变化规律；钻井过程中的油气显示、钻井取心、井壁取心、岩屑录井、气测资料、试油试 水资料 深度校正：在测井解释前，必须进行测井曲线校深，使所有测井曲线有完全一致的对应关系。 环境校正：对井眼、钻井液、围岩等因素造成的偏差进行校正。 地层水电阻率的确定
测井曲线解释
1.常用测井曲线名及简写：测井符号英文名称中文名称Rt true formation resistivity. 地层真电阻率Rxoflushed zone formation resistivity冲洗带地层电阻率Ilddeep investigate induction log深探测感应测井Ilmmedium investigate induction log中探测感应测井Ilsshallow investigate induction log 浅探测感应测井Rd deep investigate double lateral resistivity log 深双侧向电阻率测井Rs shallow investigate double lateral resistivity log浅双侧向电阻率测井RMLL micro lateral resistivity log 微侧向电阻率测井CONinduction log 感应测井AC acoustic声波时差DENdensity 密度CN neutron 中子GR natural gamma ray 自然伽马SP spontaneous potential 自然电位CALborehole diameter 井径Kpotassium 钾TH thorium 钍Uuranium 铀KTHgamma ray without uranium 无铀伽马NGRneutron gamma ray 中子伽马5700系列的测井项目及曲线名称Star Imager 微电阻率扫描成像CBIL井周声波成像MAC 多极阵列声波成像MRIL核磁共振成像TBRT薄层电阻率DAC 阵列声波DVRT数字垂直测井HDIP六臂倾角MPHI核磁共振有效孔隙度MBVM可动流体体积MBVI束缚流体体积MPERM 核磁共振渗透率Echoes标准回波数据T2 Dist T2分布数据TPOR总孔隙度BHTA声波幅度BHTT声波返回时间Image DIP 图像的倾角COMP AMP纵波幅度Shear AMP 横波幅度COMP ATTN 纵波衰减Shear ATTN横波衰减RADOUTR 井眼的椭圆度测井符号英文名称中文名称Rt true formation resistivity. 地层真电阻率Rxo flushed zone formation resistivity 冲洗带地层电阻率Ild deep investigate induction log 深探测感应测井Ilm medium investigate induction log 中探测感应测井Ils shallow investigate induction log 浅探测感应测井Rd deep investigate double lateral resistivity log 深双侧向电阻率测井Rs shallow investigate double lateral resistivity log 浅双侧向电阻率测井RMLL micro lateral resistivity log 微侧向电阻率测井CON induction log 感应测井AC acoustic 声波时差DEN density 密度CN neutron 中子GR natural gamma ray 自然伽马SP spontaneous potential 自然电位CAL borehole diameter 井径K potassium 钾TH thorium 钍U uranium 铀KTH gamma ray without uranium 无铀伽马NGR neutron gamma ray 中子伽马POR 孔隙度NEWSANDPORW 含水孔隙度NEWSANDPORF 冲洗带含水孔隙度NEWSANDPORT 总孔隙度NEWSANDPORX 流体孔隙度NEWSANDPORH 油气重量NEWSANDBULK 出砂指数NEWSANDPERM 渗透率NEWSANDSW 含水饱和度NEWSANDSH 泥质含量NEWSANDCALO 井径差值NEWSANDCL 粘土含量NEWSANDDHY 残余烃密度NEWSANDSXO 冲洗带含水饱和度NEWSANDDA 第一判别向量的判别函数NEWSANDDB 第二判别向量的判别函数NEWSANDDAB 综合判别函数NEWSANDCI 煤层标志NEWSANDCARB 煤的含量NEWSANDTEMP 地层温度NEWSANDQ 评价泥质砂岩油气层产能的参数NEWSAND PI 评价泥质砂岩油气层产能的参数NEWSAND SH 泥质体积CLASSSW 总含水饱和度CLASSPOR 有效孔隙度CLASSPORG 气指数CLASSCHR 阳离子交换能力与含氢量的比值CLASS CL 粘土体积CLASSPORW 含水孔隙度CLASSPORF 冲洗带饱含泥浆孔隙度CLASSCALC 井径差值CLASSDHYC 烃密度CLASSPERM 绝对渗透率CLASSPIH 油气有效渗透率CLASSPIW 水的有效渗透率CLASSCLD 分散粘土体积CLASSCLL 层状粘土体积CLASSCLS 结构粘土体积CLASSEPOR 有效孔隙度CLASSESW 有效含水饱和度CLASSTPI 钍钾乘积指数CLASSPOTV １００％粘土中钾的体积CLASS CEC 阳离子交换能力CLASSQV 阳离子交换容量CLASSBW 粘土中的束缚水含量CLASSEPRW 含水有效孔隙度CLASSUPOR 总孔隙度，UPOR=EPOR+BW CLASS HI 干粘土骨架的含氢指数CLASSBWCL 粘土束缚水含量CLASSTMON 蒙脱石含量CLASSTILL 伊利石含量CLASSTCHK 绿泥石和高岭石含量CLASSVSH 泥质体积CLASSVSW 总含水饱和度CLASSVPOR 有效孔隙度CLASSVPOG 气指数CLASSVCHR 阳离子交换能力与含氢量的比值CLASS VCL 粘土体积CLASSVPOW 含水孔隙度CLASSVPOF 冲洗带饱含泥浆孔隙度CLASSVCAC 井径差值CLASSVDHY 烃密度CLASSVPEM 绝对渗透率CLASSVPIH 油气有效渗透率CLASSVPIW 水的有效渗透率CLASSVCLD 分散粘土体积CLASSVCLL 层状粘土体积CLASSVCLS 结构粘土体积CLASSVEPO 有效孔隙度CLASSVESW 有效含水饱和度CLASSVTPI 钍钾乘积指数CLASSVPOV １００％粘土中钾的体积CLASS VCEC 阳离子交换能力CLASSVQV 阳离子交换容量CLASSVBW 粘土中的束缚水含量CLASSVEPR 含水有效孔隙度CLASSVUPO 总孔隙度CLASSVHI 干粘土骨架的含氢指数CLASSVBWC 粘土束缚水含量CLASSVTMO 蒙脱石含量CLASSVTIL 伊利石含量CLASSVTCH 绿泥石和高岭石含量CLASSQW井筒水流量PLIQT井筒总流量PLISK射孔井段PLIPQW单层产水量PLIPQT单层产液量PLIWEQ 相对吸水量ZRPMPEQ 相对吸水强度ZRPMPOR 孔隙度PRCOPORW 含水孔隙度PRCO PORF 冲洗带含水孔隙度PRCO PORT 总孔隙度PRCOPORX 流体孔隙度PRCO PORH 油气重量PRCOBULK 出砂指数PRCOHF 累计烃米数PRCOPF 累计孔隙米数PRCO PERM 渗透率PRCOSW 含水饱和度PRCOSH 泥质含量PRCOCALO 井径差值PRCOCL 粘土含量PRCODHY 残余烃密度PRCOSXO 冲洗带含水饱和度PRCO SWIR 束缚水饱和度PRCO PERW 水的有效渗透率PRCO PERO 油的有效渗透率PRCO KRW 水的相对渗透率PRCO KRO 油的相对渗透率PRCO FW 产水率PRCOSHSI 泥质与粉砂含量PRCO SXOF 199＊SXO PRCO SWCO 含水饱和度PRCOWCI 产水率PRCOWOR 水油比PRCOCCCO 经过PORT校正后的C／O值PRCO CCSC 经过PORT校正后的SI／CA值PRCO CCCS 经过PORT校正后的CA／SI值PRCO DCO 油水层C／O差值PRCOXIWA 水线视截距PRCOCOWA 视水线值PRCOCONM 视油线值PRCOCPRW 产水率（C／O计算）PRCOCOAL 煤层CRAOTHR 重矿物的百分比含量CRASALT 盐岩的百分比含量CRASAND 砂岩的百分比含量CRALIME 石灰岩的百分比含量CRADOLM 白云岩的百分比含量CRAANHY 硬石膏的百分比含量CRAANDE 安山岩的百分比含量CRABASD 中性侵入岩百分比含量CRADIAB 辉长岩的百分比含量CRACONG 角砾岩的百分比含量CRATUFF 凝灰岩的百分比含量CRAGRAV 中砾岩的百分比含量CRABASA 玄武岩的百分比含量CRA几种扇相的简单对比——冲积扇、扇三角洲、湖底扇石油常用单位换算(from: /counseling/intro/oil_unit.htm )长度1千米（km）=0.621英里（mile）1米（m）=3.281英尺（ft）=1.094码（yd）1厘米（cm）=0.394英寸（in）1埃=10-10米（m）1英里（mile）=1.609千米（km）1英寻（fm）=1.829（m）1英尺（ft）=0.3048米（m）1英寸（in）=2.54厘米（cm）1海里（n mile）=1.852千米（km）1链=66英尺（ft）=20.1168米1码（yd）=0.9144米（m）1密耳（mil）=0.0254毫米（mm）1英尺（ft）=12英寸（in）1码（yd）=3英尺（ft）1杆（rad）=16.5英尺（ft）1英里（mile）=5280英尺（ft）1海里（n mile）=1.1516英里（mile）面积1平方公里（km2）=100公顷（ha）=247.1英亩（acre）=0.386平方英里（mile2）1平方米（m2）=10.764平方英尺（ft2）1公亩（are）=100平方米（m2）1公顷（ha）=10000平方米（m2）=2.471英亩（acre）1平方英里（mile2）=2.590平方公里（km2）1英亩（acre）=0.4047公顷（ha）=4.047×10-3平方公里（km2）=4047平方米（m2）1平方英尺（ft2）=0.093平方米(m2) 1平方英寸（in2）=6.452平方厘米（cm2）1平方码（yd2）=0.8361平方米（m2）体积1立方米（m3）=1000升（liter）=35.315立方英尺（ft3）=6.29桶（bbl）1立方英尺（ft3）=0.0283立方米（m3）=28.317升（liter）1千立方英尺（mcf）=28.317立方米（m3）1百万立方英尺（MMcf）＝2.8317万立方米（m3）10亿立方英尺（bcf）=2831.7万立方米（m3）1万亿立方英尺（tcf）=283.17亿立方米（m3）1立方英寸（in3）=16.3871立方厘米（cm3）1英亩·英尺＝1234立方米（m3）1桶（bbl）=0.159立方米（m3）=42美加仑（gal）1美加仑（gal）=3.785升（1）1美夸脱（qt）=0.946升（1）1美品脱（pt）=0.473升（1）1美吉耳（gi）=0.118升（1）1英加仑（gal）=4.546升（1）质量1吨（t）=1000千克（kg）=2205磅（lb）=1.102短吨（sh.ton）=0.984长吨（long ton）1千克（kg）=2.205磅（lb）1短吨（sh.ton）=0.907吨（t）=2000磅（lb）1长吨（long ton）=1.016吨（t）1磅（lb）=0.454千克（kg）[常衡] 1盎司（oz）=28.350克(g)密度1千克/米3（kg/m3）=0.001克/厘米3（g/cm3）=0.0624磅/英尺3（lb/ft3）1磅/英尺3（lb/ft3）=16.02千克/米3（kg/m3）1磅/英寸3（lb/in3）=27679.9千克/米3（kg/m3）1磅/美加仑（lb/gal）=119.826千克/米3（kg/m3）1磅/英加仑（lb/gal）=99.776千克/米3（kg/m3）1磅/（石油）桶（lb/bbl）=2.853千克/米3（kg/m3）1波美密度（B）＝140/15.5℃时的比重－130 API度＝141.5/15.5℃时的比重－131.5运动粘度1英尺2/秒（ft2/s）=9.29030×10-2米2/秒（m2/s）1斯（St）=10-4米2/秒（m2/s）=1厘米2/秒（cm2/s）1厘斯（cSt）=10-6米2/秒（m2/s）=1毫米2/秒（mm2/s）动力粘度1泊（P）＝0.1帕·秒（Pa·s）1厘泊（cP）=10-3帕·秒（Pa·s）1千克力秒/米2（kgf·s、m2）=9.80665帕·秒（Pa·s）1磅力秒/英尺2（lbf·s/ft2）=47.8803帕·秒（Pa·s）力1牛顿（N）＝0.225磅力（lbf）=0.102千克力（kgf）1千克力（kgf）=9.81牛（N）1磅力（lbf）=4.45牛顿（N）1达因（dyn）=10-5牛顿（N）压力1巴（bar）=105帕（Pa）1千帕（kPa）=0.145磅力/英寸2（psi）=0.0102千克力/厘米2（kgf/cm2）=0.0098大气压（atm）1磅力/英寸2（psi）=6.895千帕（kPa）=0.0703千克力/厘米2（kg/cm2）=0.0689巴（bar）=0.068大气压（atm）1物理大气压（atm）=101.325千帕（kPa）=14.696磅/英寸2（psi）=1.0333巴（bar）1工程大气压=98.0665千帕（kPa）1毫米水柱（mmH2O）=9.80665帕（Pa）1毫米汞柱（mmHg）=133.322帕（Pa）1托（Torr）=133.322帕（Pa）1达因/厘米2（dyn/cm2）=0.1帕（Pa）温度K＝5/9（°F+459.67）K=℃+273.15 n°F=[(n-32)×5/9]℃n℃=(5/9·n+32) °F 1°F=5/9℃（温度差）传热系数1千卡/（米2·时·℃）〔1kcal/(m2·h·℃)〕＝1.16279瓦/（米2·开尔文）〔w/(m2·K)〕1英热单位/（英尺2·时·°F）〔Btu/(ft2·h·°F)〕=5.67826瓦/（米2·开尔文）〔（w/m2·K）〕1米2·时·℃/千卡（m2·h·℃/kcal）=0.86000米2·开尔文/瓦（m2·K/W）1千卡/米2·时（kcal/m2·h）=1.16279瓦/米2（w/m2）热导率1千卡（米·时·℃）〔kcal/(m·h·℃)〕＝1.16279瓦/（米·开尔文）〔W/(m·K)〕1英热单位/（英尺·时·°F）〔But/(ft·h·°F)〕＝1.7303瓦/（米·开尔文）〔W/(m·K)〕比容热1千卡/（千克·℃）〔kcal/(kg·℃)〕＝1英热单位/（磅·°F）〔Btu/(lb·°F)〕＝4186.8焦耳/（千克·开尔文）〔J/（kg·K）〕热功1焦耳＝0.10204千克·米＝2.778×10－7千瓦·小时＝3.777×10－7公制马力小时＝3.723×10－7英制马力小时＝2.389×10－4千卡=9.48×10－4英热单位1卡（cal）=4.1868焦耳（J）1英热单位（Btu）＝1055.06焦耳（J）1千克力米（kgf·m）=9.80665焦耳（J）1英尺磅力（ft·lbf）=1.35582焦耳（J）1米制马力小时（hp·h）=2.64779×106焦耳（J）1英马力小时（UKHp·h）=2.68452×106焦耳1千瓦小时（kW·h）=3.6×106焦耳（J）1大卡=4186.75焦耳（J）功率1千克力·米/秒（kgf·m/s）=9.80665瓦（w）1米制马力（hp）=735.499瓦（W）1卡/秒（cal/s）＝4.1868瓦（W）1英热单位/时（Btu/h）=0.293071瓦（W）速度1英尺/秒（ft/s）=0.3048米/秒（m/s）1英里/时（mile/h）=0.44704米/秒（m/s）1达西＝1000毫达西1平方厘米（cm2）＝9.81×107达西地温梯度1°F/100英尺＝1.8℃/100米（℃/m）1℃/公里＝2.9°F/英里（°F/mile）=0.055°F/100英尺（°F/ft）油气产量1桶（bbl）=0.14吨（t）（原油，全球平均）1吨（t）=7.3桶（bbl）(原油，全球平均)1桶/日（bpd）=50吨/年（t/a）（原油，全球平均）1千立方英尺/日（Mcfd）=28.32立方米/日（m3/d）=1.0336万立米/年（m3/a）1百万立方英尺/日（MMcfd）=2.832万立方米/日（m3/d）=1033.55万立方米/年（m3/a）10亿立方英尺/日（bcfd）=0.2832亿立方米/日（m3/d）=103.36亿立方米/年（m3/a）1万亿立方英尺/日（tcfd）=283.2亿立方米/日（m3/d）=10.336万亿立方米/年（m3/a）气油比1立方英尺/桶（cuft/bbl）=0.2067立方米/吨（m3/t）热值1桶原油＝5.8×106英热单位（Btu）1立方米湿气＝3.909×104英热单位（Btu）1立方米干气＝3.577×104英热单位（Btu）1吨煤=2.406×107英热单位（Btu）1千瓦小时水电＝1.0235×104英热（Btu）（以上为1990年美国平均热值）（资料来源：美国国家标准局）热当量1桶原油＝5800立方英尺天然气（按平均热值计算）1千克原油＝1.4286千克标准煤1立方米天然气＝1.3300千克标准煤其中，比较实用和重要的单位及其换算关系有；纽约原油期货计价单位：美圆/桶伦敦布伦特原油期货计价单位：纽约燃料油计价单位：美分/（美）加仑1桶（bbl）=0.14吨（t）（原油，全球平均）1吨（t）=7.3桶（bbl）(原油，全球平均)1吨（t）=1000千克（kg）=2205磅（lb）1美加仑（gal）=3.785升（1）1桶（bbl）=0.159立方米（m3）=42美加仑（gal）Fractures, Joints, and VeinsReading: Chapter 7 in Van der Pluijm and Marshak; Recommended Chap.2 MaleyBasic Types:Fracture: Surface of discontinuity, generally with little displacement∙Extensional Fractures: Displacement perpendicular to fracture, tensional∙Shear Fractures: Displacement parallel to fracturesVein: Fracture filled with mineral precipitate or rarely mud.Fractures formed in Santa Cruz Mudstone, south of Panther Beach. Smallmud-filled veins, formed as sediment was consolidat ing. Mudstone was elastic enough to fracture, but still draining muddy fluid that formed darker material incracks.Dike: Fracture filled with igneous rock or remobilized clastic sedimentary rock.Dike along an extension al joint, Unimak Volcano, AleutianIslandsPatterns of Natural Fractures∙OrthogonalWho Cares?∙Applied Geology: Cuts and cliffs∙∙∙Ore Deposits∙Quarrying: Largest block size depends on joint frequency.Michelangelo needed a huge block of marble to sculpt the David, whereas abundant fractures desirable in quarrying for crushed rock.∙Academic geologists:Stress orientations and understanding tectonics∙People who enjoy scenerySurface Morphology or Ornamentation of Joints (Extensional Fractures)∙Extensive surface morphology that illustrated joint growth: Origin, Arrest lines (also called ribs), and Hackles that in aggregate comprise Plumose structures (look likefeathers).Morphology of joint surfaces resembles that of a broken glass or plexiglas and can be experimentally produced as extensional fractures. Fluid pressure > confining stress and tensionalstrengthKey point is that identification of arrest lines and hackles specify that the fracture is extensional and not a shearfracture.Surface Morphology or Ornamentation of Shear Fractures SlickenlinesShear veins: Mineral precipitate fibers formed during movement.∙∙Conjugate geometry or intersecting two planar joints atabout 60 degree angleRelationship to Stress∙The joint is an extensional fracture with the deformation involving opening of the fracture. Intuitively you know that this must occur perpendicular to the minimum principalstress.∙∙Shear failure at about +30 degrees to Sigma 1.∙Hydrofracture due to fluid pressure exceeding magnitude of total stress plus tensional strength of rock--causestensional stress and extensional failure or jointing.(Effective Normal Stress = Total Normal Stress - FluidPressure).Relationships of Joint Frequency to Bedding Thickness in Sedimentary Rocks∙Joints more closely spaced in thinner sedimentary layers∙Why? Formation of joint relieves tensile stress in layer over a lateral distance proportional to the joint length.Joints end at layer boundaries, typically as they arediscontinuities. Therefore the longer joints in thickerlayers need to be spaced less frequently∙Relationship to Rock Strength:∙Stronger, "stiffer", or more brittle rocks have more closelyspaced joints.∙Strain equivalent along layers of different types.∙ A more brittle or stronger bed will fail at a lower strain than one that is of lesser strength or more elastic.Therefore it most fail more often to achieve the same amount of strain∙If a bed is stronger (stiffer, higher absolute magnitude Young's modulus, E, the proportionality constant between stress and strain) higher stresses are required to achieve the same amount of strain in the stronger layers, therefore they fracture more frequently. (Stress = E *Strain)Tectonic Interpretation of Joints and Fractures:∙Joints perpendicular to minimum principal stress∙Shear Fractures form related sets, intersecting at less than90 degrees, and symmetrical to Sigma 1.∙∙Sheeting Joints or Exfoliation: Earth surfaces is eroded and relieves vertical stress but lateral stress is not reduced proportionally. Therefore vertical stress becomes minimum principal stress and joints form perpendicular to land surface. Shrinkage of cooling plutons (largehomogenous igneous masses masses may also produce sheeting joints orexfoliation.∙Columnar Joints: shrinkage of tabular igneous bodies parallel to maximum extent.∙Role of fluid Pressure or Hydraulic Fracturing: At depth in the earth all stresses should be compressive. However fluids in a crack and oppose lateral forces on solids in therock and place the rock in a state of stress thatapproximates much shallower levels. If fluid pressure exceeds stress on rock solids a fracture opens∙Natural Hydraulic Fracturing:∙Veins∙ A fracture filled with a precipitate, commonly quartz or calcite.∙Extensional and shear veins∙Fibers tell history of vein growth. Fibers may grow towards walls (Antitaxial) or towards center of vein (Syntaxial).∙Veins good strain indicators. Preserve history of fluids moving through fractures, as microscopic fluid inclusions and as chemical signals in precipitates∙Fluid inclusions and minerals in veins can record conditions that veins and associated fractures formed at: Pressure and temperature and fluid composition∙Veins seal fractures, reducing permeability. They also strengthen rock and restore continuity across the fracture.Working with Joints and Veins in the Field∙Measure in an unbiased manner, using a scan line or representative area∙Type, Orientation, FrequencyTiming: Younger joints commonly terminate into older, existing joints. Because fracture stops at free surface of the preexisting joint and cannot propagate across it. Also, joints tend to become parallel or more commonlyperpendicular to the free surface because the free surface cannot support shear stress and therefore is a principal plane of the stress ellipsoid. Remember extensional joints are perpendicular to the minimum principal stress and therefore in a principal plane of the stress ellipsoid. If the joint is cemented or otherwise strong, then it is nota free surface and the above arguments would not apply。
测井曲线总结
测井方法总结总共学习的测井方法有：普通电阻率测井（包括梯度电极系、电位电极系、微电极测井）、深浅三侧向、深浅双侧向、微侧向、邻近侧向、微球形聚焦、感应测井、自然电位、声波时差、自然伽马和自然伽马能谱、放射性同位素测井、密度测井和岩性密度测井、中子测井、地层倾角测井、成像测井。
梯度电极系曲线特征：1、曲线为非对称曲线，顶部梯度电极系的视电阻率曲线在高阻层顶部出现极大值，在高阻层底部（距界面一个电极距）出现极小值；底部梯度电极系的视电阻率在高阻层底部出现极大值，在高阻层顶部（距界面一个电极距）出现极小值。
2、厚地层（参考仪器电极距），地层中部的测量值接近地层电阻率；3、随地层厚度的减小，围岩电阻率的影响增加，测量结果偏离实际值。
地层越薄，围岩影响越大。
电位电极系曲线特征：1、曲线为对称曲线2、视电阻率曲线在地层中部取得极值。
当h>L(电极距)时，随地层厚度增加，地层中部的Ra 接近地层的真电阻率。
3、在地层界面处，出现了一个小平台，其中点对应地层界面。
视电阻率曲线应用：1、划分岩性由不同岩性的地层，其电阻率不同，因此，可以根据视电阻率曲线划分不同岩性的地层。
2、确定地层的真电阻率Rt3、求地层孔隙度、地层水电阻率及含油饱和度.4、比较电极距不同的电极系测量曲线，可确定地层的侵入特征.在条件许可的情况下，可确定孔隙流体性质。
微电极测井曲线特征：1、渗透层两条曲线不重合，微梯度小于微电位，出现正幅差。
2、泥岩段两条曲线重合，读数低3、致密灰岩幅度高呈锯齿状，有幅度不大的正或负的幅度差4、生物灰岩读数高，正幅差大5、孔隙性、裂缝性石灰岩，读数低，有明显幅度差微电极测井曲线应用：1、划分岩性剖面2、确定岩层界面，曲线纵向分层能力强，划分薄层及薄夹层好3、确定含油砂岩有效厚度4、确定井径扩大段5、确定冲洗带电阻率Rxo和泥饼厚度hmc普通电阻率测井仪在井内产生的电场为发散的直流电场，当井内泥浆的矿化度高或井剖面为高阻地层时，井眼分流作用大，测量值与地层电阻率间的误差增大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要测井曲线及其含义主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。
自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。
Rmf ≈Rw时，SP几乎是平直的；Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。
自然电位测井SP曲线的应用：①划分渗透性地层。
②判断岩性，进行地层对比。
③估计泥质含量。
④确定地层水电阻率。
⑤判断水淹层。
⑥沉积相研究。
自然电位正异常Rmf＜Rw时，SP出现正异常。
淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位测井自然电位曲线与自然伽马、微电极曲线具有较好的对应性。
自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。
测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。
视电阻率曲线的应用：①划分岩性剖面。
②求岩层的真电阻率。
③求岩层孔隙度。
④深度校正。
⑤地层对比。
电极系测井2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。
底部梯度电极系分层：顶：低点；底：高值。
三、微电极测井（ML）微电极测井是一种微电阻率测井方法。
其纵向分辨能力强，可直观地判断渗透层。
主要应用：①划分岩性剖面。
②确定岩层界面。
③确定含油砂岩的有效厚度。
④确定大井径井段。
⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。
微电极确定油层有效厚度微电极测井微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。
四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。
感应测井曲线的应用：①划分渗透层。
②确定岩层真电阻率。
③快速、直观地判断油、水层。
油层：RILD＞RILM＞RFOC水层：RILD＜RILM＜RFOC纯泥层：RILD、RILM基本重合五、双侧向测井双侧向测井是采用电流屏蔽方法，迫使主电极的电流经聚焦后成水平状电流束垂直于井轴侧向流入地层，使井的分流作用和低阻层对电流的影响减至最小程度，因而减少了井眼和围岩的影响，较真实地反映地层电阻率的变化，并能解决普通电极系测井所不能解决的问题。
双侧向测井资料的应用：①确定地层的真电阻率。
②划分岩性剖面。
③快速、直观地判断油、水层。
六、八侧向测井和微球形聚焦测井.⑴、八侧向是一种浅探测的聚焦测井，电极距较小，纵向分层能力强，主要用来反映井壁附近介质的电阻率变化。
⑵、微球形聚焦测井是一种中等探测深度的微聚焦电法测井，是确定冲洗带电阻率测井中较好的一种方法主要应用：①划分薄层。
②确定Rxo。
七、井径测井主要用途：计算固井水泥量；测井解释环境影响校正；提供钻井工程所需数据。
渗透层井径数值略小于钻头直径值。
致密层一般应接近钻头直径值。
泥岩段，一般大于钻头直径值。
八、声波时差测井根据岩石的声学物理特性发展起来的一种测井方法，它测量地层声波速度。
主要用途：①判断气层；②确定岩石孔隙度。
③计算矿物含量含气层，声波时差出现周波跳跃现象，或者测井值变大。
▲在大井眼处（大于0.4米），也会出现声波时差变大或跳跃九、补偿声波测井声波时差曲线数值不得低于岩石的骨架值,不得大于流体时差值。
补偿声波测井声波时差数值应符合地区规律（如孤东地区上馆陶），利用声波时差计算的地层孔隙度值与补偿中子、补偿密度或岩性密度计算的地层孔隙度值基本一致。
渗透层不得出现与地层无关的跳动，如有周波跳跃，测速应降至1200m/h以下重复测量。
十、自然伽马测井自然伽马测井是在井内测量岩层中自然存在的放射性核素衰变过程中放射出来的γ射线的强度来研究地质问题的一种测井方法。
GR的用途：①判断岩性。
②地层对比。
③估算泥质含量。
大井眼处，自然伽马低值显示十一、补偿中子测井（CNL，Φ%）补偿中子测井是采用双源距比值法的热中子测井，它沿井剖面测量由中子源所造成的热中子通量（即能量为0.025—0.01ev的热中子空间分布密度）。
补偿中子测井直接给出石灰岩孔隙度值曲线。
如果岩石骨架为其它岩性，则为视石灰岩孔隙度。
主要应用：①确定地层孔隙度。
②计算矿物含量③ΦD—ΦN曲线重叠直观确定岩性。
④与补偿密度曲线重叠判断气层。
补偿中子测井致密层测井值应与岩石骨架值相吻合。
十二、补偿密度测井（DEN，g/cm3）利用同位素伽马射线源向地层辐射伽马射线，再用与伽马源相隔一定距离的探测器来测量经地层散射、吸收之后到达探测器的伽马射线强度。
由于被探测器接收到的散射伽马射线强度与地层的岩石体积密度有关，故称为密度测井。
主要应用：①识别岩性。
②确定岩层的孔隙度。
③计算矿物含量。
测井曲线与补偿中子、补偿声波、自然伽马曲线有相关性。
十三、高频等参数感应测井高频感应是一个五线圈系探测系统，每个线圈系由一个发射线圈和两个接收线圈组成。
五个线圈系的长度分别为0.5、0.7、1.0、1.4、2.0m，工作频率分别为14.0、7.0、3.5、1.75、0.875MHz。
直接测量结果为五条相位差曲线，通过相位差与电阻率之间的对应关系，计算后得到五条电阻率曲线。
主要应用：①划分薄层；②计算地层电阻率、侵入带电阻率及侵入半径；③评价储集层流体饱和类型；④划分油气水界面；⑤评价储集层径向非均质性，进而研究储集层内可动油的分布。
⑥评价储集层的渗流能力较高的纵向分辨率高频感应图中的油/水分界面高频感应与双感应的比较裸眼井测井系列的选择砂泥岩剖面：泥岩、砂岩为主的地层。
碳酸盐岩剖面：灰岩、白云岩为主的地层。
复杂岩性剖面：火成岩、变质岩、砾岩及其它复杂碎屑岩地层。
测井系列选择原则能体现其先进性、有效性及可行性；能有效地划分储层；具有不同径向探测能力，能有效地求解地层真电阻率；能定量计算储层孔隙度、渗透率、含水饱和度及其它地质参数；能有效地判断油、气、水层；能进行地层对比。
裸眼井测井系列分类侧向和感应的选择方法测井资料质量检查测井曲线的准确性是保证测井解释结果可靠的前提，然而，由于测井环境中各种随机因素的影响，测井曲线的幅度不可避免地受到许多非地层因素的影响，因此，为了保证测井解释与数据处理的精度，要对测井资料进行质量检验。
通过测井资料质量检查过程，保证了测井曲线的质量。
测井曲线深度和幅度偏差的校正利用专门的处理程序，交会图是一种常用的检查测井质量的技术方法。
用中子—密度交会图检查测井曲线质量用中子—密度的GR-Z值图识别岩性，检查测井曲线质量。
测井资料的解释测井资料解释：利用测井资料分析地层的岩性，判断油、气、水层，计算孔隙度、饱和度、渗透率等地质参数，评价油气层的质量等。
定性解释人工定性地判断油气水层一般采用比较分析的方法，是一项地区性、经验性很强的工作。
⑴首先划分渗透层；⑵再对储集层的物性（孔隙性、渗透性等）进行分析；⑶最后分段解释油气水层：在地层水电阻率基本相同的井段内，对地层的岩性、物性、含油性进行比较，然后逐层作出结论。
用SP（GR）曲线异常确定储层位置用微电极曲线确定分层界面分层时环顾左右，考虑各曲线的合理性扣除夹层（泥层和致密层），厚层细分★划分界面：SP、GR、微电极、声波、感应、CNL、DEN半幅点。
R4、R2.5极值★储层特征：SP幅度异常，GR低值，微电极有幅度差，AC、CNL、DEN 数值符合地区规律，CAL等于或略小于钻头值（平直）油层的电性特征：①电阻率高，在岩性相同的情况下，一般深探测电阻率是邻近水层的3-5倍以上。
岩性越粗，含油饱和度越高，电阻率数值也越高；②自然电位异常幅度略小于邻近水层；③浅探测电阻率小于或等于深探测电阻率数值，即侵入性质为低侵或无侵；④计算的含油饱和度大于50%，好油层可达60-80%。
水层的电性特征：①自然电位异常幅度大，一般大于油层；②深探测电阻率数值低。
砂泥岩剖面水层电阻率一般为2-3欧姆米；③明显高侵。
即浅探测电阻率数值大于深探测电阻率数值；④计算的含油饱和度数值接近0，或小于30%。
定性解释的方法①油层最小电阻率法；②标准水层对比法；③邻井资料对比法；④径向电阻率法。
径向电阻率法--泥浆侵入剖面冲洗带：岩石孔隙受到泥浆滤液的强烈冲洗，原始流体被挤走，孔隙中为泥浆滤液和残余地层水或残余油气。
过渡带：距井壁有一定的距离，泥浆滤液减少，原始流体增加。
未侵入带：未受泥浆侵入的原状地层。
高侵剖面泥浆高侵:Rxo>>Rt。
用淡水泥浆钻井的水层一般形成典型的高侵剖面，部分具有高矿化度地层水的油气层，也可能形成高侵剖面，但Rxo和Rt的差别比相应的水层小。
低侵剖面一般是油气层具有典型的低侵剖面（Rxo明显低于Rt），部分水层（Rmf<Rw)也可能出现低侵剖面，但Rxo 和Rt的差别比相应的油气层小。
定量解释的基础—阿尔奇公式定量解释基础资料的了解:包括油田的构造特点和油气藏类型、各时代地层的分布规律、各主要含油层系的岩电变化规律；钻井过程中的油气显示、钻井取心、井壁取心、岩屑录井、气测资料、试油试水资料深度校正：在测井解释前，必须进行测井曲线校深，使所有测井曲线有完全一致的对应关系。
环境校正：对井眼、钻井液、围岩等因素造成的偏差进行校正。
地层水电阻率的确定地层水有时也称作原生水或孔隙水，是饱和在多孔地层岩石中未被钻井泥浆污染的水。
地层水电阻率Rw 是重要的解释参数，因为利用电阻率测井资料计算含水饱和度（或含油饱和度）时，Rw是必不可少的。
有以下几种方法得到Rw数值：水分析资料自然电位曲线（水层）SSP=Klg(Rmf/Rt)电阻率--孔隙度资料（水层）F=Rt/Rw=a/φm根据地区统计规律储层参数计算—孔隙度AC计算：Φ=（Δt-Δtma）/(Δtmf-Δtma)/ CpCp为地层压实校正系数，约为（1.68-0.0002*地层深度H）Δtma为岩石骨架值，砂岩一般取180Δtmf为流体声波时差，一般取水的时差值620Δt为岩石声波时差读数。
DEN计算：Φ=(ρ-ρma）/（ρf -ρma）ρf为为孔隙流体密度，ρma为岩石骨架密度，砂岩一般为2.65，石灰岩为2.71，白云岩为2.87。
ρ为岩石密度读数。
CNL：直接读出储层参数计算—饱和度根据阿尔奇公式：F=Ro/Rw=a/φmI=Rt/Ro=b/Swn有Sw=（abRw/φmRt）1/n一般取a=0.7，b=1，n=2，m=2.06，得出：储层参数计算—渗透率lgK=D1+1.7lgMd+7.1lgФ其中D1为经验系数，取值范围为7~9.5lgMd=C0+C1ΔGR(C0、C1为经验系数)C0=lgMd0，Md0一般取0.20；C1=-1.75- lgMd0ΔGR=(GR-GRmin)/（GRmax-GRmin）储层参数计算—泥质含量泥质含量Vsh:Vsh= (2c*SH –1)/(2c-1)C为经验系数（新生界地层C=3.4-4，老地层C=2）。
