电力电子与控制技术在交流传动系统中的应用
电力电子与电力传动
电力电子与电力传动电力电子与电力传动技术电力电子是电力工程领域中关于电能的控制、调节与转换技术的一个重要分支。
它的发展与应用为电力系统的高效、稳定运行提供了重要支撑，同时也推动了电力传动领域的创新与发展。
本文将从电力电子与电力传动的基本概念入手，介绍其发展历程、应用领域以及未来发展方向。
一、电力电子与电力传动的基本概念电力电子是研究电能转换与控制的一门学科，其主要研究对象为各种电力器件和电路。
电力传动是指通过电力电子器件和系统进行电能转换和传输的过程。
二、电力电子与电力传动的发展历程电力电子技术的起源可以追溯到20世纪20年代，当时人们开始开发逆变器和整流器等电力电子器件。
随着工业自动化和电化学工业的发展，对电力电子技术的需求不断增加，电力电子技术也得到了迅速发展。
20世纪60年代，电力电子技术实现了大规模应用，成为现代电力系统的重要组成部分。
电力传动技术的发展与电力电子技术的发展密切相关。
电力传动技术最早应用于直流传动领域，随后扩展到交流传动领域。
20世纪70年代，随着高压直流输电技术的突破性进展，电力传动技术得到了广泛应用。
此后，交流传动技术在高速列车、电动汽车等领域也取得了重要进展。
三、电力电子与电力传动的应用领域电力电子与电力传动技术广泛应用于电力系统、工业制造、交通运输、新能源等领域。
在电力系统中，电力电子技术主要应用于输电、配电、电力质量改善等方面。
逆变器、变频器、谐波滤波器等电力电子器件和系统的应用，能够实现电力系统的高效稳定运行。
在工业制造领域，电力电子技术广泛应用于电机驱动、电力控制等方面。
通过使用变频器、伺服控制器等电力电子设备，可以实现对电动机的精确控制，提高工业生产效率。
在交通运输领域，电力电子技术在电动汽车、高速列车、轨道交通等方面有着广泛的应用。
电力电子器件和系统的应用，可以实现对电能的高效利用和传动效果的优化。
在新能源方面，电力电子技术在风能、太阳能等可再生能源的利用中发挥着重要作用。
交流传动控制系统 交流拖动控制系统的应用领域
3.固态继电器交流移相调压器
a)SX—JKA、TB-3A和6只单向可控硅组成的三相交流移相调压器
3. 固态继电器交流移相调压器
b)SX—JKT、TB-3A和3只双向可控硅组成的三相交流移相调压器
3.固态继电器交流移相调压器
c)SX—3JK TB-3 3
第6章交流传动控制系统
直流传动系统，因其具有的高精度性，在 很长时间内占据了需要速度调节的大部分应 用领域。 但是，直流电动机因为具有电刷和换向器 因而必须经常检查维修，换向火花使它的应 用环境受到限制，换向能力也限制了直流电 动机的容量和速度等。 随着变流技术和计算机控制技术的发展， 使得采用新型电力电子变换器的高性能交流 调速系统应运而生，交直流拖动按调速性能 分工的格局终于被打破。 目前，需要速度调节的应用，工程师一般 采用交流拖动控制系统。
主要不足： (1)通态压降大(管耗大，需相应散热措施)； (2)有断态漏电流，需要限制最小负载； (3)交/直流不能通用，且；触点组数少； (4)过电流、过电压及电压上升率、电流上升率等指标差。
SSR固体继电器用途
SSR固体继电器目前已广泛应用于计算机外围接口装置，电炉 加热恒温系统，数控机械，遥控系统、工业自动化装置、信号 灯、闪烁器、照明舞台灯光控制系统、仪器仪表、医疗器械、 复印机、自动洗衣机、 自动消防保安系统以及作为电网功网因 素补偿的电力电容切换开关等等，另外在化工、煤矿等需防爆、 防潮、防腐蚀场合中都有大量使用。
1 1 2 1 sin 2 α U 0 [ ( 2U sin t )2 d (t )]2 U [ ( π α )]2 2π α π 2
当控制角α从0到π变化时，输出电压有效值U0从U变到0。
交流电机控制系统及其发展分析
交流电机控制系统及其发展分析摘要：随着社会生产力的大力发展，电力电子技术、微电子技术、数字控制及其理论都得到了很大程度的发展。
相对于直流传动系统，交流传动系统得到了更为广泛的应用。
交流电机是用于实现机械能和交流电能相互转换的机械，但是交流电机有它自身复杂的特性，如非线性、多变量、强耦合、参数时变等，这就造成交流电机有许多难以解决的问题，为了解决交流电机发展中存在的问题，需要对这其控制策略展开深入的研究。
本文分析了交流电机多种控制技术的基本原理，在此基础上对比了各种技术的优缺点，从中得出了不同控制技术的适用范围。
关键词：交流电机；控制技术；发展前言：与直流电机相比，交流电动机是多变量，强耦和的非线形系统，要实现良好的转矩控制非常困难。
20世纪70年代德国工程师F.Blaschke首先提出异步电动机矢量控制理论来解决交流电机转矩控制问题。
1985年，德国的Depenbrock教授提出了异步电动机直接转矩控制方法。
近年来，矢量控制和直接转矩控制技术不断发展，且有各自不同的应用领域。
随着现代控制理论和电子技术的发展，各种控制方法和器件不断出现。
1、交流电机的控制算法1.1基于交流电机稳态模型控制方法稳态模型控制方法中包含开环恒比控制和闭环转差频率控制两种。
开环恒比控制的基础是变压变频控制方式，并且不带速度反馈开环控制。
此种方法是针对于恒压变频方式下产生的磁路饱和而烧毁电机的现象而研发的。
它的优点就是结构简单、可靠，对于运算速度要求不高。
缺点就是对于调速精度和动态性能方面不够高，在启动时必须给定积分环节来抑制电流的冲击，另外在低频时需要通过转矩补偿来弥补转矩不足的特性。
闭环转差频率控制针对于开环转矩不足的方面进行改良，进行转矩的直接控制。
此种算法适合于电机在转差率较小的稳定运行状态下进行。
它的优点就是提高了转速调节的动态性能和稳态精度，但是并不能真正控制动态过程的转矩。
1.2基于交流电机动态模型的控制方法高动态性能的数学模型是非线性多变量的，把变量的定子电压和频率转变成转速和磁链，目前有矢量控制和直接转矩控制两种比较成熟的控制方法。
电力电子技术在电力系统中的应用
电力电子技术在电力系统中的应用摘要：在社会经济快速发展的今天，电力电子技术是我国电力行业经济效益的重要影响因素。
为此，文章概述了电力电子技术的发展，分析了电力电子技术在电力系统中的作用，提出电力电子技术在电力系统中的应用存在的问题，并从电力系统节能、输电环节、发电环节等方面探讨电力电子技术在电力系统中的具体应用，希望可以为电力系统的可持续发展起到良好的推动作用。
关键词：电力电子技术；电力系统；电力电子器件1电力电子技术概述电力电子技术诞生于20世纪50年代，晶闸管的问世代表了电力电子技术的诞生。
电力电子技术是电力系统中一种重要的传动技术，以晶闸管技术为基础，可以开发得到可控硅整流装置。
可控硅整流装置的问世，表明电力电子技术取得了大的进步，标志着电能的变换和控制进人变流器控制时代。
由此可见，可控硅整流装置是电力电子技术的主要标志。
2电力电子技术及电力电子器件的发展历程(1)第一代电力电子器件。
自从开始应用电力电子技术，电力系统和电力电子器件取得了良好的发展，电力二极管和晶闸管是第一代电力电子器件的主要代表。
晶闸管具有耗能低与体积小的特点，可以取代原有电力系统中的老式汞弧整流器，推动电力电子技术的可持续发展；电力二极管可以提高电路的性能，有利于降低电路损耗、提高电源使用率。
(2)第二代电力电子器件。
随着电力电子技术的发展，电力电子器件得到了发展，如整流二极管的多样化。
20世纪70年代，第二代电力电子器件诞生，其主要特点为可以自动关断。
第二代电力电子器件显著提升了开关速度，被应用在开关频率较高的电路.(3)第三代电力电子器件。
20世纪90年代，产生了第三代电力电子器件，其体积更小、结构更紧凑。
此外，还出现了将几种电力器件结合的电子模块，推动了电力电子器件的发展。
在此之后，研究人员以集成模块为基础，将用于电力技术的多种电力器件结合,得到了集成电路。
集成电路的产生标志着我国电力电子技术已经进人智能化与集成化的阶段。
电力电子变换器的工作原理及应用
电力电子变换器的工作原理及应用电力电子变换器是一种将电能从一种形式转换为另一种形式的装置，它通过电压和电流的变化来实现电能的转换和控制。
电力电子变换器在许多电力系统和电子设备中起着重要的作用，它广泛应用于工业、交通、通信等领域。
一、工作原理电力电子变换器的工作原理主要涉及到功率半导体器件的开关行为。
主要的功率半导体器件包括晶体管、绝缘栅双极型晶体管（IGBT）和金属氧化物半导体场效应管（MOSFET）等。
这些器件通过控制电流和电压的开关状态，来实现对电能的变换和控制。
在电力电子变换器中，最常见的拓扑结构包括单相全控桥式变流器和三相全控桥式变流器。
其中，单相全控桥式变流器由四个可控硅器件组成，可以将交流电源转换为直流电源，进而实现对电能的控制。
而三相全控桥式变流器由六个可控硅器件组成，可以将三相交流电转换为直流电，用于驱动电动机等应用。
电力电子变换器的工作过程可以简单描述为：首先，通过控制器对变换器中的可控硅或其他功率开关器件进行开关控制；其次，电力电子变换器通过开关器件的导通和截止，实现对输入电压和电流的变换；最后，经过滤波电路的处理，输出稳定的电能供给给电机、电网等负载。
二、应用领域1. 电力系统电力电子变换器在电力系统中起着至关重要的作用。
它们可用于电力传输的高压直流输电系统（HVDC），将交流电转换为直流电以降低输电损耗和提高输电能力。
此外，电力电子变换器还被广泛应用于无功补偿装置、电力调制装置以及电力质量改善装置等领域，用于提高电能质量和电压的稳定性。
2. 工业在工业领域，电力电子变换器可用于可调速驱动器，用于控制电动机的转速和扭矩。
这种变换器可以根据需要调整电源电压和频率，实现更高的运行效率和精确控制。
同时，电力电子变换器还广泛应用于电焊机、电炉和数控设备等工业设备中，以满足不同的工作需求。
3. 交通电力电子变换器在交通领域中具有重要作用。
例如，交流传动机构中的变频器是一种电力电子变换器，它将交流电源转换为直流电并供给给电动机，从而实现电机转速的调节。

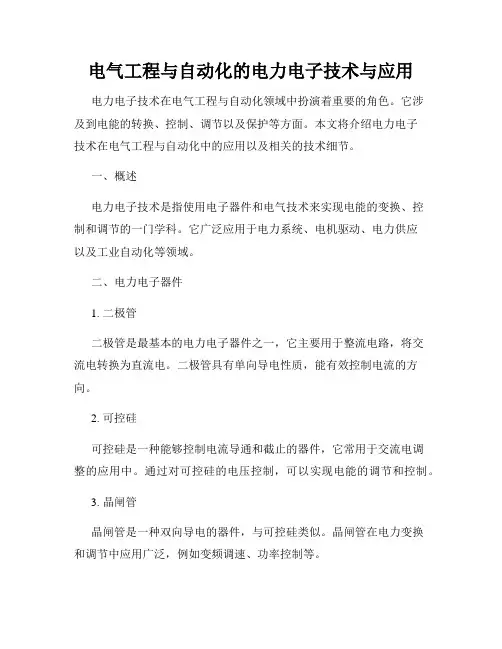

电气工程与自动化的电力电子技术与应用
电气工程与自动化的电力电子技术与应用电力电子技术在电气工程与自动化领域中扮演着重要的角色。
它涉及到电能的转换、控制、调节以及保护等方面。
本文将介绍电力电子技术在电气工程与自动化中的应用以及相关的技术细节。
一、概述电力电子技术是指使用电子器件和电气技术来实现电能的变换、控制和调节的一门学科。
它广泛应用于电力系统、电机驱动、电力供应以及工业自动化等领域。
二、电力电子器件1. 二极管二极管是最基本的电力电子器件之一，它主要用于整流电路，将交流电转换为直流电。
二极管具有单向导电性质，能有效控制电流的方向。
2. 可控硅可控硅是一种能够控制电流导通和截止的器件，它常用于交流电调整的应用中。
通过对可控硅的电压控制，可以实现电能的调节和控制。
3. 晶闸管晶闸管是一种双向导电的器件，与可控硅类似。
晶闸管在电力变换和调节中应用广泛，例如变频调速、功率控制等。
4. 三相交流电压调制器三相交流电压调制器是将交流电转换为可控直流电的装置。
它通过对三相交流电的控制，实现电能的变换和控制。
三、电力电子技术的应用1. 变频调速系统变频调速系统是电力电子技术在电机驱动领域的重要应用之一。
通过控制电机的供电频率和电压，可以实现电机的无级调速，提高系统的能效和控制精度。
2. 交流传动系统交流传动系统利用电力电子技术将交流电转换为直流电，再将直流电转换为交流电供电给电动机。
这种传动系统具有体积小、效率高、响应快等优点，在工业自动化领域得到广泛应用。
3. 逆变器逆变器是一种将直流电转换为交流电的电力电子装置，广泛应用于逆变供电系统和太阳能发电等领域。
逆变器可以将直流电源转换为交流电，满足各种设备的供电需求。
4. 大容量UPS系统大容量UPS系统（不间断电源）是电力电子技术在电力供应领域的重要应用之一。
它通过电池和逆变器等装置，提供电力系统在断电情况下的备用电力，保证电力供应的连续性和稳定性。
四、电力电子技术的发展趋势1. 高效节能近年来，电力电子技术在节能领域的应用越来越广泛。
电力机车的传动控制技术
摘要：近年来, 为了适应“提速、重载”的要求, 功率大、性能技术先进的新型国产内燃、电力机车的投人运用, 成为我国铁路运输的主要牵引动力。
自1995年以来, 我国铁路机车迅速更新换代, 不仅蒸汽机车迅速退出历史舞台, 而且国产第一代内燃机车和第二代内燃机车的早期产品也批量报废, 国产第一代电力机车早期产品已开始批量报废, 第二代国产电力机车正通过大修改造为第三代相控电力机车。
近年来, 大批量生产的是适应“提速、重载”的第三代内燃、电力机车, 并在积极研制第四代新型内燃、电力机车。
本文简要介绍了机车电力传动形式的转变历程，回顾了交流传动的发展历史，揭示出电力电子技术与电传动技术的密切关系，重点阐述了我国电力牵引技术的发展与现状，并展望了以交流传动技术为方向的我国铁路机车车辆装备制造业的发展前景。
关键词：电力机车传动，控制技术，发展与现状。
目录1.电力传动形式的转变 (3)2.交流传动技术 (3)2.1 交流传动技术的发展 (3)2.2交流传动技术的原理简介 (5)3.我国机车电传动技术的发展 (6)3.1 第一代电力机车控制技术 (6)3.2 第二代电力机车控制技术 (7)3.3 第三代电力机车控制技术 (8)4.展望 (10)参考文献： (11)1.电力传动形式的转变从很早的年代开始,人们就一直努力探索机车牵引动力系统的电传动技术。
1879年的世界第一台电力机车和1881年的第一台城市电车都在尝试直流供电牵引方式。
1891年西门子试验了三相交流直接供电、绕线式转子异步电动机牵引的机车, 1917年德国又试制了采用“劈相机”将单相交流供电进行旋转、变换为三相交流电的试验车。
这些技术探索终因系统庞大、能量转换效率低、电能转换为机械能的转换能量小等因素,未能成为牵引动力的适用模式。
1955年,水银整流器机车问世,标志着牵引动力电传动技术实用化的开始。
1957年,硅可控整流器( 即普通晶闸管) 的发明, 标志着电力牵引跨入了电力电子时代。
电气工程专业研究方向汇总
电气工程专业研究方向汇总一、电力系统及自动化电力系统及自动化是电气工程专业中一个重要的研究方向。
该方向主要研究电力系统的规划、设计、运行与控制，以及自动化技术在电力系统中的应用。
研究内容包括电力系统的稳定性分析、电力系统的优化调度、电力系统的保护与控制等。
通过对电力系统的深入研究，可以提高电力系统的安全性、稳定性和经济性，为电力行业的发展做出贡献。
二、电机与电力电子技术电机与电力电子技术是电气工程专业中另一个重要的研究方向。
该方向主要研究电机的设计与控制、电力电子器件与电路的设计与应用。
研究内容包括电机的电磁设计、电机的控制技术、电力电子器件的特性与应用等。
通过对电机与电力电子技术的研究，可以提高电机的效率与性能，推动电动车、新能源等领域的发展。
三、电力电子与传动控制技术电力电子与传动控制技术是电气工程专业中的另一个研究方向。
该方向主要研究电力电子技术在电力传动与控制系统中的应用。
研究内容包括电力电子器件与拓扑结构的设计、电力传动系统的动态特性分析与控制等。
通过对电力电子与传动控制技术的研究，可以提高电力传动系统的效率与可靠性，推动工业自动化与智能化的进步。
四、智能电网与新能源技术智能电网与新能源技术是电气工程专业中一个新兴的研究方向。
该方向主要研究智能电网的建设与优化，以及新能源技术在电力系统中的应用。
研究内容包括智能电网的监控与管理、分布式能源的接入与管理等。
通过对智能电网与新能源技术的研究，可以提高电力系统的可靠性与可持续发展能力，促进清洁能源的利用与开发。
五、电气测量与仪器仪表技术电气测量与仪器仪表技术是电气工程专业中的一个重要研究方向。
该方向主要研究电气量的测量方法与技术，以及仪器仪表的设计与应用。
研究内容包括电气量的测量原理与方法、仪器仪表的精度与可靠性等。
通过对电气测量与仪器仪表技术的研究，可以提高电气量的测量精度与可靠性，满足电力系统对测量与监测的需求。
六、电气工程安全与保护技术电气工程安全与保护技术是电气工程专业中的一个重要研究方向。
