机械手臂构造

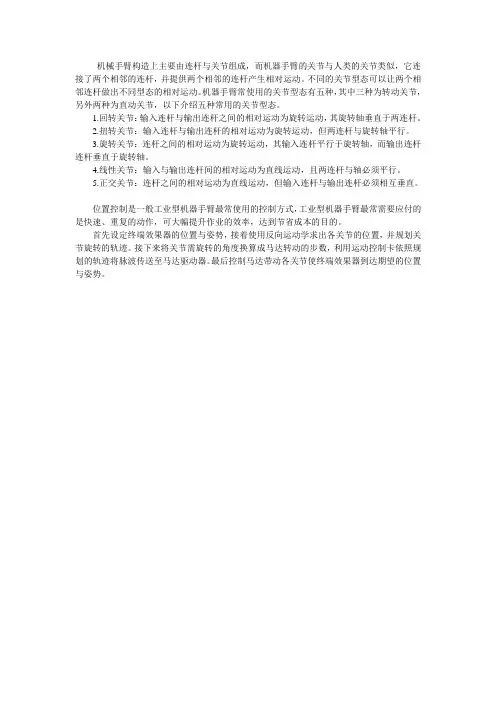

机械手臂构造上主要由连杆与关节组成，而机器手臂的关节与人类的关节类似，它连接了两个相邻的连杆，并提供两个相邻的连杆产生相对运动。
不同的关节型态可以让两个相邻连杆做出不同型态的相对运动。
机器手臂常使用的关节型态有五种，其中三种为转动关节，另外两种为直动关节，以下介绍五种常用的关节型态。
1.回转关节：输入连杆与输出连杆之间的相对运动为旋转运动，其旋转轴垂直于两连杆。
2.扭转关节：输入连杆与输出连杆的相对运动为旋转运动，但两连杆与旋转轴平行。
3.旋转关节：连杆之间的相对运动为旋转运动，其输入连杆平行于旋转轴，而输出连杆连杆垂直于旋转轴。
4.线性关节：输入与输出连杆间的相对运动为直线运动，且两连杆与轴必须平行。
5.正交关节：连杆之间的相对运动为直线运动，但输入连杆与输出连杆必须相互垂直。
位置控制是一般工业型机器手臂最常使用的控制方式，工业型机器手臂最常需要应付的是快速、重复的动作，可大幅提升作业的效率，达到节省成本的目的。
首先设定终端效果器的位置与姿势，接着使用反向运动学求出各关节的位置，并规划关节旋转的轨迹。
接下来将关节需旋转的角度换算成马达转动的步数，利用运动控制卡依照规划的轨迹将脉波传送至马达驱动器。
最后控制马达带动各关节使终端效果器到达期望的位置与姿势。
机械手臂的结构设计
根据结构、功能和应用领域不同，机械手臂可分为工业机器人手臂、服务机器 人手臂、医疗机器人手臂和特种机器人手臂等。
机械手臂应用领域
01
02
03
04
工业制造
机械手臂广泛应用于工业制造 领域，如汽车制造、电子产品
组装、焊接、搬运等。
医疗卫生
机械手臂在医疗卫生领域也有 广泛应用，如手术机器人、康 复机器人、护理机器人等。
设计方法
采用模块化设计思想，将机械手臂分成多个功能模块进行设 计，便于维护和升级；运用现代设计方法，如拓扑优化、有 限元分析等，对关键零部件进行优化设计，提高机械手臂的 性能和寿命。
02
机械手臂概述
机械手臂定义与分类
定义
机械手臂是一种能够模拟人类手臂运动的机械设备，通常由多个关节和执行器 组成，用于执行各种工业、医疗和军事等任务。
SolidWorks Simulation
基于SolidWorks平台的有限元分 析插件，易于上手，适用于中小 型复杂结构分析。
03
ABAQUS
擅长处理非线性问题和复杂接触 问题，广泛应用于机械、土木、 汽车等领域。
仿真结果展示与讨论
应力分布
展示机械手臂在工作过程中的应力分布情况，确保结构安全可靠 。
防护性能不足
可增加防护装置和安全检测功能，提高机械手臂的安全性 能。
未来发展趋势预测
智能化
随着人工智能技术的发展，机械手臂将具备更高的自主决策和协作 能力。
柔性化
为适应多品种、小批量生产需求，机械手臂将具备更高的柔性和可 重构性。
绿色环保
在制造过程中，将更加注重节能减排和环保要求，推动绿色制造技术 的发展。
带传动
适用于中小功率传动，传 动平稳，噪声小，但需要 张紧装置。
机械手臂结构设计
机械手臂结构设计引言机械手臂是一种能够模拟人体手臂运动的机械装置，由多个关节和执行器组成。
机械手臂广泛应用于工业生产、医疗卫生、军事领域等多个领域。
在设计机械手臂的过程中，结构设计是至关重要的。
本文将介绍机械手臂的结构设计，包括材料选型、关节设计以及执行器设计等方面。
材料选型机械手臂的结构设计中，材料的选型是一个关键的考虑因素。
常用的材料包括金属、塑料和复合材料等。
对于机械手臂的关键部件，如关节和机械臂的骨架，通常选择高强度的金属材料，如铝合金或钢材。
这些材料具有良好的刚性和抗压能力，能够承受机械手臂在工作过程中的变形和载荷。
对于机械手臂的其他部件，如外壳和手部抓取装置，通常采用轻质的塑料材料。
塑料具有良好的韧性和耐磨性，能够减少机械手臂的自重，提高其运动效率。
此外，一些先进的机械手臂采用复合材料作为结构材料。
复合材料由两种或多种材料的组合而成，具有重量轻、强度高和耐腐蚀等优点。
复合材料在机械手臂的设计中能够提供更多的设计自由度，并且具有良好的机械性能。
关节设计机械手臂的关节设计是结构设计的核心部分。
关节是机械手臂的运动部件，具有转动和固定两种类型。
根据机械手臂的需要和设计要求，可以选择不同类型的关节。
常见的关节类型包括旋转关节、滑动关节和万向关节。
旋转关节允许机械手臂在水平和垂直方向上旋转，以实现多个角度的运动。
滑动关节允许机械手臂在水平方向上滑动，实现平移运动。
万向关节能够实现多个方向上的转动和滑动运动。
关节的设计要考虑到机械手臂的运动需求、载荷和精度要求。
需要确定关节的旋转角度范围、最大载荷和运动速度等参数。
在选择关节类型和设计参数时，需要综合考虑机械手臂的整体性能和成本等因素。
执行器设计执行器是机械手臂的驱动装置，用于控制机械手臂的运动。
常见的执行器类型包括电动执行器和液压执行器。
电动执行器是一种常用的执行器类型，具有结构简单、控制灵活和响应速度快等优点。
电动执行器通常采用电机作为动力源，通过齿轮传动或直接驱动实现机械手臂的运动。
机械臂结构设计原理ppt
3．关节型机械臂的结构（1）
存在的运动型式：
机身的旋转运动； 肩关节和肘关节的摆动； 腕关节的俯仰和旋转运动；
各运动的协调： 称为5轴关节型机器人。
五轴关节型机器人手臂运动图例（1）：
俯仰 偏转 肘转
肩转
腰转
腰转姿态
五轴关节型机器人手臂运动图例（2）：
肩关节、肘关节与手腕的协调
3．关节型机械臂的结构（2）
工字钢（GB706-88）：
1、工字钢的型号与高度尺 寸h有关，如：10号工字钢 即指其高度尺寸为100mm。 2、其它参数如截面积、单 位长度的理论质量、截面静 力矩等可查相应的设计手册。 3、工字钢的长度按长度系 列购买。如：5~19m。
槽钢（GB707-88）
1、槽钢的型号与高度尺寸 h有关，如：10号槽钢即指 其高度尺为100mm。
各运动的实现：
腕部的旋转：
电机M5→减速器R5→链轮副C5→锥齿轮副G5→旋转运动n5 电机M4→减速器R4→链轮副C4→俯仰运动n4 电机M3→两级同步带传动 B3 、B3′→ 减速器 R3→肘关节摆动 n3 电机M2→同步带传动B2→减速器R2→肩关节摆动n2
腕部俯仰：
肘关节摆动：
4．极坐标型：
臂部由两个转动 副和一个移动副 组成。产生沿手 臂轴X的直线移 动，绕基座轴Y 的转动和绕关节 轴Z的摆动。其 手臂可作绕Z轴 的俯仰运动，能 抓取地面上的物 体。
三、典型机械臂结构
1．手臂直线运动机构
常见方式：
行程小时：采用油缸或汽缸直接驱动； 当行程较大时：可采用 油缸 或汽缸驱动 齿条传动的倍增机构或采用步进电机或 伺服电机驱动，并通过丝杆螺母来转换 为直线运动。 油缸驱动的手臂伸缩运动结构 电机驱动的丝杆螺母直线运动结构
机械臂结构设计原理ppt
机械臂结构设计的基本原理
机械臂结构设计的基本原理包括运动学原理、力学原理和控制原理，通过优化设计来实现机械臂的高效运动。
机械臂结构设计的要素和考虑因素
载荷要素
根据应用需求确定机械臂的最大负载，确保结 构设计满足承载要求。
结构刚度
设计合适的结构来提高机械臂的刚度，提高运 动精度和控制性能。
工作空间
材料科学
采用新材料和工艺，提高机械 臂的轻量化和强度，改善整体 性能。
机械臂末端执行器设计和选择 的重要性
机械臂末端执行器是机械臂的关键组件，不同的执行器设计和选择会直接影 响机械臂的运动灵活性和工作效率。
机械臂结构设计的案例分析
工业自动化
通过合理的结构设计实现工业生 产线的自动化作业，提高生产效 率和品质。
考虑机械臂的活动范围和工作空间限制，确保 能够完成所需的各种任务。
安全因素
考虑机械臂运动过程中的安全性，确保不会对 人员和周围环境造成伤害。
机械臂结构设计的常见方法和技术
仿生设计
根据生物学原理，借鉴生物形 态和结构设计机械臂，提高机 械臂的柔顺性和适应性。
优化算法
使用优化算法来优化机械臂结 构设计，提高机械臂的性能和 效能。
医疗手术
精确的机械臂结构设计可用于辅 助医生进行精细的手术操作，提 高手术安全性和精准度。
物流业，自动完成物品的搬运和仓 储操作，提高效率和减少人力成 本。
机械臂结构设计的发展趋势和 前景
未来的机械臂结构设计将不断优化，包括更高的精度、更灵活的结构、更高 的负载能力和更智能的控制系统，为各行业带来更广泛的应用。
机械臂结构设计原理ppt
本演示文稿将介绍机械臂的定义、应用、基本原理、要素、常见方法、技术 和末端执行器的重要性。之后，通过案例分析展示机械臂结构设计的具体步 骤。最后，我们将探讨机械臂结构设计的发展趋势和前景。
机械手臂结构设计
机械手臂结构设计机械手臂是一种能够模拟人的手臂运动的装置，它由一系列的关节和链接组成，能够自由灵活地移动和操纵。
机械手臂结构设计是机械手臂设计的重要环节，决定了机械手臂的性能和应用领域。
机械手臂的结构设计需要考虑以下几个方面：机械手臂所需具备的运动自由度、负载能力、精度要求、工作范围、工作环境等。
根据具体的应用需求，可以选择不同的机械手臂结构。
目前，常见的机械手臂结构有以下几种：1.串联结构：串联结构是由多个关节和链接按照线性排列连接而成的机械手臂。
它可以实现较大范围的运动，但灵活性相对较差。
这种结构适合需要较大工作范围和负载能力的应用，如搬运、装配等。
2.并联结构：并联结构是由多个平行的关节和链接组成的机械手臂。
它可以实现高速度和高精度的运动，同时具备较大的负载能力。
这种结构适合需要高精度和高灵活性的应用，如焊接、喷涂等。
3.混合结构：混合结构是串联结构和并联结构的结合，既具备串联结构的工作范围和负载能力，又具备并联结构的高速度和高精度。
这种结构适合需要同时兼顾工作范围、负载能力、速度和精度的应用，如装配线、包装等。
在机械手臂结构设计过程中，需要注意以下几个关键因素。
1.关节和链接的选择：关节和链接是机械手臂的基本组成部分，它们的选择直接影响着机械手臂的运动能力和负载能力。
对于需要较大力矩和负载能力的应用，应选择高强度和耐磨损的关节和链接。
2.驱动方式的选择：机械手臂的驱动方式有液压驱动、电动驱动和气动驱动等。
不同的驱动方式具有不同的特点和适用范围，需要根据具体应用需求选择合适的驱动方式。
3.运动控制系统的设计：机械手臂的运动控制系统是保证机械手臂按照预定轨迹和速度运动的关键。
运动控制系统的设计应考虑到运动精度和稳定性的要求，可以采用传感器、编码器、电机控制器等设备实现对机械手臂的精确控制。
4.安全设计：机械手臂通常用于危险的工作环境，因此安全设计是非常重要的。
安全设计应包括安全传感器、急停按钮、防护罩等安全设备，以确保人员和设备的安全。
机械臂结构设计
工业机械臂结构设计1）连杆设计步骤如下：1．选择“前视基准面”作为草图绘制平面，绘制草图1，如图3-69所示。
2．点选拉伸特征图标,在属性管理器中输入：终止条件：两侧对称，拉伸高度值15mm，确定，完成实体造型1。
3．选择“右视基准面”作为草图绘制平面，绘制草图1，如图3-69所示。
4．点选切除-拉伸特征图标,在属性管理器中输入拉伸高度值61mm，确定，完成实体造型2。
5．选择图示边线，点选圆角特征按钮，添加半径为5mm的圆角。
完成连杆实体造型如图所示。
2）连接件11．选择“前视基准面”作为草图绘制平面，绘制草图1，如图3-69所示。
3）连接件21．选择“前视基准面”作为草图绘制平面，绘制草图1，如图3-69所示。
2．点选拉伸特征图标,在属性管理器中输入终止条件：两侧对称，拉伸高度值15mm，确定，完成实体造型。
3．选择“上视基准面”作为草图绘制平面，绘制草图1，如图3-69所示。
4．点选切除-拉伸特征图标,在属性管理器中输入终止条件：给定深度，拉伸高度值12mm，确定，完成实体造型2。
5．选择图示表面作为草图绘制平面，绘制草图1，如图3-69所示。
6．点选切除-拉伸特征图标,在属性管理器中输入拉伸高度值40mm，确定，完成实体造型3。
7．选择“前视基准面”作为草图绘制平面，绘制草图1，如图3-69所示。
8．点选拉伸特征图标,在属性管理器中输入终止条件：两侧对称，拉伸高度值12mm，确定，完成实体造型。
9．选择图示表面作为草图绘制平面，绘制草图1，如图3-69所示。
10．点选切除-拉伸特征图标,在属性管理器中输入拉伸高度值40mm，确定，完成实体造型3。
11．选择“前视基准面”作为草图绘制平面，绘制草图1，如图3-69所示。
12．点选切除-拉伸特征图标,在属性管理器中输入拉伸高度值20mm，确定，完成实体造型3。
13．选择图示表面作为草图绘制平面，绘制草图1，如图3-69所示。
14．点选拉伸特征图标,在属性管理器中输入终止条件：给定深度，拉伸高度值5mm，确定，完成实体造型。
