景观图纸审图要点
景观各阶段设计图纸审核要点
景观设计图纸审核要点园林工程设计的基本流程可以大致分为项目评判阶段、概念方案阶段、方案设计阶段、扩初设计阶段、施工图阶段、施工配合阶段等几个阶段，其中概念方案阶段、方案设计阶段、扩初设计阶段和施工图阶段的设计图纸需要进行审核。
第一章景观概念方案设计图纸审核要点1.平面设计1.1 营销推广客服物业1、与营销理念切合程度1）符合当前营销市场的产品定位；2）符合产品建议书。
2、设计概念1）是否具有创造性、概括性；2）是否能唤起客户的认同感及向往心理。
3、设计主题主题是否明确，是否适于营销宣传。
4、风格定位风格定位须与建筑风格相同或相近，材料、质感相近。
1.2 景观1、基地分析1）设计范围是否准确；2）对基地理解是否深刻。
2、上位分析1）是否对现有的小区规划和建筑设计进行成分的分析研究；2）是否总结出现有条件的优缺点，并因此提出解决方案。
3、案例研究1）列举两个以上的类似案例，并对案例进行合理的分析；2）提出案例的可借鉴性。
4、功能空间布局、分隔功能空间的数量、面积满足需求。
5、动线分布符合车行、人行流线组织的合理性。
6、竖向设计1）方案是否与现场地形有较大出入；2）对特殊地形是否进行处理或利用；3）是否有无较大土方调动。
7、植物设计植物的选取及意向图片是否适宜本地生境条件。
8、分期建设是否适合公司的开发流程和进度。
9、节点分析1）重要节点的平面布局是否合理；2）是否有明确的功能和主题，并与整体景观统一协调。
10、政策、法规、规范的满足性1）与现行的政策法规无重大冲突；2）满足各项规范标准的实施性。
2.设计风格参考图片2.1 营销与营销设计理念切合度：是否满足营销需求，是否与整体风格产品定位能融合协调。
2.2 景观1、整体风格及重要节点效果图1）图片风格是否统一；2）内容是否详尽；3）是否能准确反映概念方案的设计内容。
2、小品、构筑物1）是否与整体风格统一；2）是否能体现景观整体概念；3）是否能体现空间主题。
总图景观审图要点(多表)
分项
具体内容
达标？ 备注
1. 路旁绿化及小品等设计应考虑搬家车辆能够进出（按5吨厢型货车 考虑）
2. 高压线下避免种植高大乔木
3. 绿化种植时应避开底层庭院门，且在门外视情况设置汀步连接道 路
4. 绿化在道路边的收边处应设置10cm宽、5cm深的排水沟，或铺设草 皮，以防止雨天泥土渗到道路上。
26.、总图设计时应考虑绿化灌溉点及物业保洁取水点
1、园路设计应该考虑无障碍设计。
2、小区内园路设计应尽量考虑人的行走习惯（走近道），如无法避 免，应在最近点设置汀步供行走。圆路转角应设置为圆弧形状避免人为 踩踏
小区 道路
3、小院内甬路应铺装到位，与院内木平台间距较大。 4、小区入口处不宜铺设浅色的地砖，避免在使用中造成污染
第 3 页，共 4 页
20、底层门厅雨棚顶面应用草绿色油漆或佛甲草装饰 21、楼道入口与楼外地平如有高差，该处台阶宽度不宜过窄，建议宽度 不小于26公分 22、内墙装饰设计建议先考虑使用功能在考虑美观，尽量避免存在安全 隐患的装饰 23、楼梯间的外檐墙设计在考虑采光、通风的基础上，还应考虑防水问 题 24、关注房型镜像问题带来的阳台开启扇、厨房台盆方向等给使用功能 带来的影响
4、花槽、花坛设计排水装置，有防堵措施
5、小区公共垃圾筒应距离住宅有一定距离，摆放垃圾筒下应设置底座
6、秋千的设计安装应充分考虑安全、周边环境等因素
7、尽量减少检查井的数量。检查井距离建筑物大于3m，避免布置在底 层庭院内
8、室外消火栓和消防水泵接合器的位置在满足消防规范要求的前提下 宜照顾到建筑环境的要求 9、室外箱变和电箱应与景观设计同步，室外的控制箱、箱变等应与景 观协调，且应尽可能远离建筑物（箱变应至少离开建筑物4m）
景观施工图纸审查标准及要点
景观施工图纸审查标准及要点景观施工图审查要点1.1 设计依据和规范：1.1.1 设计文件是否齐全，包括计划任务书.红线图.地形图.建筑规划图.各建筑主体首层平面图及立面图等。
1.1.2 设计规模（绿化面积.投资）与功能内容是否符合《景观设计任务书》要求.《景观设计方案评审指引》的规定和使用要求。
1.1.3 施工图的设计所依据的有关标准.规定.规范是否恰当.正确。
1.2 审查要求：1.2.1 总平面图1.2.1.1 轴线编号与尺寸关系及其与总图.结构等图纸的一致性。
1.2.1.2 园路尺度与曲率是否合宜。
1.2.1.3 园林小品（雕塑.构筑物.花坛等）位置.形式是否合宜。
1.2.1.4 指北针.风玫瑰以及图纸比例。
1.2.2 总索引图：图中编号与详图是否相符。
1.2.3 铺装索引图：图纸编号与铺装详图是否相符。
1.2.4 竖向设计图：1.2.4.1 场地施工座标网.座标值是否正确。
1.2.4.2 场地外围的道路.铁路.河渠及地面的关键性标高是否正确。
1.2.4.3 各场地.广场的设计标高及原地面标高；1.2.4.4 道路.排水沟的起点.变坡点.转折点和终点等的设计标高（道路标注在道路中心线上，排水沟标注沟底标高）及关键点的原地面标高，纵坡距.纵坡向.平曲线要素.竖曲线半径，关键性坐标，道路应注明其横坡向（单坡或双坡）；1.2.4.5 用坡向箭头表明地面排水方向，如有堆山设计，可用设计等高线表示地面坡度。
1.2.4.6 指北针。
1.2.5 种植施工图：1.2.5.1 乔木：是否准确标注植物代号.栽植点，行距.株距尺寸。
1.2.5.2 灌木及草本：是否准确标注植物代号.群栽位置.范围。
1.2.5.3 植物与建筑物.构筑物.道路以及管线（地上.地下）的距离是否恰当。
1.2.5.4 列表说明图例.植物代号.苗木名称.规格.数量。
1.2.5.5 说明栏内容：尺寸单位.比例.图例.施工要求等。
1.2.6 详图：1.2.6.1 图中编号与大样图是否相符。
最全景观设计施工图审图要点
最全面的景观设计施工图复习要点以下景观施工图审查要点是在总结万科以往景观工程设计施工经验教训的基础上，结合国家相关设计规范提炼而成，从硬景观设计、种植设计、水电设计等方面进行了细化。
【硬景观设计】一、总体设计要求一、防火要求总图中应设计好消防车的消防车道和高架面，注意人车分流；高层建筑周围或沿建筑的两条长边应设置环形消防通道；消防车最小转弯半径：高层12m，多层9m。
消防通道最小宽度：攀爬面6m，其他地方4m，可做成隐蔽的消防通道。
消防车道坡度：上升面≯1 %，其他地方≯7 %。
消防车道与建筑物的距离应为≮ 5m。
2.流线型设计住宅的出入口应当设置人车分流专用通道；动、静态交通组织合理，通达性好，不影响生活。
商住楼的居民大堂与人流量大的商业服务空间相邻时，商业楼的货运出入口应设在地下室或与大堂入口相反的方向布置，以避免人流与货流交汇，减少交通安全隐患。
3.无障碍设计应考虑无障碍设计，每个内容应符合规范或业主的认可。
4. 安全考虑水景和游泳池的边界是否有护栏或绿化，平台关键边缘的护栏是否符合规范和安全要求（高度应在1050mm以上）。
汀步\小桥两米内水深不得超过500mm，否则应设置栏杆，栏杆高度应在1050mm以上。
5、住宅区道路宽度6.道路和绿地的最大坡度2.总图设计图1、图纸目录中的图纸名称和图号应准确无误。
2. 总体设计说明应包括（但不限于）以下内容：项目概况、设计依据、基本要求、土建施工说明、灌溉给排水工程说明、电气工程说明、种植工程说明等杂项。
三、总平面图的关键要求使用的底图是建筑规划的最终总平面图，各种建筑的地面部分都已经画好了，位置和尺寸都准确。
图纸应涵盖整个设计范围，不得遗漏或遗漏图纸。
图纸应包括所有设计的硬景观，尺寸与大图一致，位置准确。
正确的指南针和刻度。
道路等必须符合法规等的要求。
4. 索引平面图底图是最终正确的景观平面图。
所有硬景观都有大标注，没有缺失标记。
硬景观索引没有重复，索引号与对应的索引明细号相同。

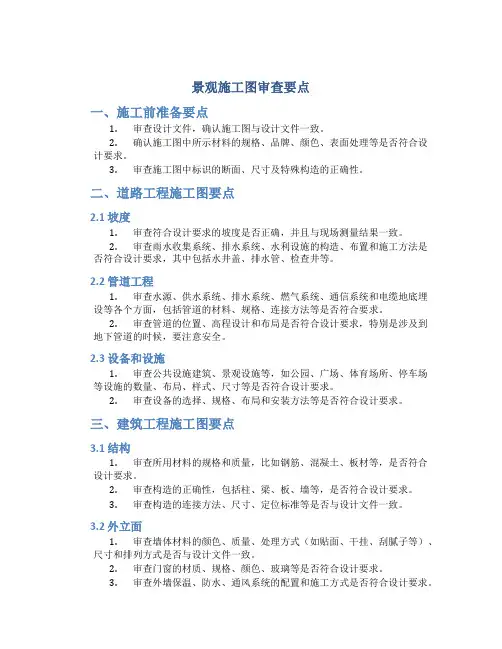

06、景观施工图审查要点
景观施工图审查要点一、施工前准备要点1.审查设计文件，确认施工图与设计文件一致。
2.确认施工图中所示材料的规格、品牌、颜色、表面处理等是否符合设计要求。
3.审查施工图中标识的断面、尺寸及特殊构造的正确性。
二、道路工程施工图要点2.1 坡度1.审查符合设计要求的坡度是否正确，并且与现场测量结果一致。
2.审查雨水收集系统、排水系统、水利设施的构造、布置和施工方法是否符合设计要求，其中包括水井盖、排水管、检查井等。
2.2 管道工程1.审查水源、供水系统、排水系统、燃气系统、通信系统和电缆地底埋设等各个方面，包括管道的材料、规格、连接方法等是否符合要求。
2.审查管道的位置、高程设计和布局是否符合设计要求，特别是涉及到地下管道的时候，要注意安全。
2.3 设备和设施1.审查公共设施建筑、景观设施等，如公园、广场、体育场所、停车场等设施的数量、布局、样式、尺寸等是否符合设计要求。
2.审查设备的选择、规格、布局和安装方法等是否符合设计要求。
三、建筑工程施工图要点3.1 结构1.审查所用材料的规格和质量，比如钢筋、混凝土、板材等，是否符合设计要求。
2.审查构造的正确性，包括柱、梁、板、墙等，是否符合设计要求。
3.审查构造的连接方法、尺寸、定位标准等是否与设计文件一致。
3.2 外立面1.审查墙体材料的颜色、质量、处理方式（如贴面、干挂、刮腻子等）、尺寸和排列方式是否与设计文件一致。
2.审查门窗的材质、规格、颜色、玻璃等是否符合设计要求。
3.审查外墙保温、防水、通风系统的配置和施工方式是否符合设计要求。
3.3 室内设计1.审查室内设计方案的正确性，包括用材、样式和面积要求等是否符合设计要求。
2.审查室内家具、陈设品、灯具等的样式、数量、颜色等是否符合设计要求。
3.审查室内电气设施、照明设备的配置、规格、数量等是否符合设计要求。
四、景观绿化施工图要点4.1 绿化带1.审查树种的选择、规格、数量等是否符合设计要求。
2.审查绿化区位置、范围、高度、斜率等是否符合设计要求。
园林景观工程施工图审图应注意什么？
园林景观工程施工图审图应注意什么？园林景观工程施工图经过第三方审图机构审图合格后，才能指导施工，那什么样的图纸才算合格，审图机构的审图要求有哪些？中铁城际总结了以下这些要点，供大家参考：1、有没有真正理解方案的理念、功能空间布局？2、有没有按照扩初设计的体量、结构、样式，材料等进行设计。
3、方案或扩初不合理的地方有没有进行优化。
4、有没有缺项、漏项。
5、图纸的索引和详图能否对的上？6、结构是否合理？7、图纸平、立、剖，以及大样详图是否能对的上？8、每张图表达的内容是否完整，正确，符合规范要求？（尤其是要用节点详图和大样图来表达）9、材料、苗木是否是本土就有的，如没有造价是否合理？以及植物能否成活？10、水量、电量是否计算正确，系统是否正确？以上是审图最基本的一些内容，如果再细，就要看是否按照公司的制图规范进行制图？11、布局是否合理，施工图也是讲究美观的，一套布局合理的施工图会多少让读图的人在心里上感到愉悦的；12、文本格式是否正确一般文本出现较多的地方多为设计说明，虽然施工图的设计说明不能像写散文一样行云流水，但是书写的格式却要像写文章一样段落合理，条理清晰；13、图中必须元素是否缺少无论是总图中或者是详图中，总会有人在一些元素细节上出现问题，如：指北针、比例尺、详图图名等等；14、标题栏与图纸内容是否一致标题栏里工程名称、图纸名称等一定要和图纸的内容相符。
有些人习惯用与本设计相同（似）的老图或者别人的图纸进行修改后作为自己该设计工程中的图纸，往往在尺寸及做法等细节上进行修改后而忽略了对标题栏的修改，尤其是拿自己以前做过的图纸。
15、字高是否统一一般来说，同一种图纸中自高要求是统一的，即：标注文字、说明文字、图名文字等每一种文字的高度应该保持统一。
局部一般包括：1、尺寸是否正确：尺寸包括数值是否无误，单位是否统一；2、标注是否整齐，合理针对不同的尺寸、位置、图纸元素等采用相应的标注方式是否合理，能否说明图纸中设计元素的体量问题，能否指导施工放线的正确进行；3、填充样式是否一致图纸中要求每一种填充图案只代表一种物质或材料，不能出现几种图案都代表一种物质或一种图案代表多种物质的情况（在同一张图纸中尤为重要）；4、文本内容文本叙述是否正确、合理；语言是否简练清晰；层次是否分明；对图纸中内容表达是否准确，无遗漏；是否有错别字及标点错误等问题；5、施工做法对于施工图里所阐述的施工工艺是否适合该工程，所选材料是否为该工程实施地域内普遍材料，材料规格是否为常规规格。
22个园林景观工程施工图审图的要点,必须注意!
22个园林景观工程施工图审图的要点，必须注意！园林景观工程施工图审图应注意什么?1、有没有真正理解方案的理念、功能空间布局?2、有没有按照扩初设计的体量、结构、样式，材料等进行设计。
3、方案或扩初不合理的地方有没有进行优化。
4、有没有缺项、漏项。
5、图纸的索引能和详图能否对的上?6、结构是否合理?7、图纸平、立、剖，以及大样详图是否能对的上?8、每张图表达的内容是否完整，正确，符合标准要求?(尤其是要用节点详图和大样图来表达)9、材料、苗木是否是外乡就有的，如没有造价是否合理?以及植物能否成活?10、水量、电量是否计算正确，系统是否正确?以上是审图最根本的一些内容，如果再细，就要看是否按照公司的制图标准进行制图?11、布局是否合理，施工图也是讲究美观的，一套布局合理的施工图会多少让读图的人在心里上感到愉悦的;12、文本格式是否正确一般文本出现较多的地方多为设计说明，虽然施工图的设计说明不能像写散文一样行云流水，但是书写的格式却要像写文章一样段落合理，条理清晰;13、图中必须元素是否缺少无论是总图中或者是详图中，总会有人在一些元素细节上出现问题，如：指北针、比例尺、详图图名等等;14、标题栏与图纸内容是否一致标题栏里工程名称、图纸名称等一定要和图纸的内容相符。
有些人习惯用与本设计相同(似)的老图或者别人的图纸进行修改后作为自己该设计工程中的图纸，往往在尺寸及做法等细节上进行修改后而忽略了对标题栏的修改，尤其是拿自己以前做过的图纸。
15、字高是否统一一般来说，同一种图纸中自高要求是统一的，即：标注文字、说明文字、图名文字等每一种文字的高度应该保持统一。
局部一般包括：1、尺寸是否正确：尺寸包括数值是否无误，单位是否统一;2、标注是否整齐，合理针对不同的尺寸、位置、图纸元素等采用相应的标注方式是否合理，能否说明图纸中设计元素的体量问题，能否指导施工放线的正确进行;3、填充样式是否一致图纸中要求每一种填充图案只代表一种物质或材料，不能出现几种图案都代表一种物质或一种图案代表多种物质的情况(在同一张图纸中尤为重要);4、文本内容文本表达是否正确、合理;语言是否简练清晰;层次是否清楚;对图纸中内容表达是否准确，无遗漏;是否有错别字及标点错误等问题;5、施工做法对于施工图里所阐述的施工工艺是否适合该工程，所选材料是否为该工程实施地域内普遍材料，材料规格是否为常规规格。
景观专业施工图纸审核要点
施工图设计审图要点（景观）总图1.高程点是否采用绝对高程点，其余小品及构筑物均应统一2.总图与详图出现失误时应以详图为准3.路面排水、场地排水、种植区排水均应与雨水系统相连接4.室外铺装材质标注是否与方案一致材料的选型是否合适，室外不应出现大面积光面及哑光面石材5.总图建筑一层平面是否与建筑图一致，开口是否吻合6.总图消防车道位置及做法是否与建筑规划吻合7.灌溉、电气平面位置是否与建筑有冲突8.种植平面图是否与消防车道、消防登高面及其余覆土不足的地方有冲突9.竖向排水是否能够满足需求，竖向排水方式节点详图10.节点图中对于铺装、竖向、排水的标注是否完整11.分区索引是否准确，是否有遗漏12.铺装材料的选择中是否合理及达到效果，是否可用其余材料进行替换13.铺装面积大小是否合适，是否可以进行优化14.所有设计结构承载力的设计，须经过结构工程师核算后，方可施工15.石材设计中是否在设计说明中增加返碱背涂需求16.水景材质选择及镜面水效果的表现是否达到要求17.关于防腐木等室外家具的选择上，如有详细标注则需要明确标注材质18.小品选择是否合理，与整体设计是否符合19.牵扯平台层等特殊处理方式的与建筑冲突部分如：女儿墙、变形缝20.种植池尺寸与种植乔木的关系，是否存在种植池过大及浪费又不美观、过小乔木栽植不下去的问题21.种植图中苗木搭配是否合理，是否符合22.苗木尺寸规格大小是否合理23.通用图垫层是否需要更改、调整24.25.26.27.1通用图28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
景观图纸审图要点
来源：王崇艺的日志
概念设计阶段和方案设计阶段：
审查重点：
一、环境景观设计的总体风格是否与小区的整体建筑风格相协调。
是否符合市场营销部提出的《产品建议书》的定位标准。
二、审查方案总体布局的合理性：
1、是否满足消防规范，是否设有消防通道。
2、动、静态人流车流的交通组织是否合理。
3、组团维合的形式、出入口的设置是否符合物业封闭式管理的综合性要求。
4、人文雕塑、小品、绿地及铺装、停车位、信报箱、康体设施、儿童及老人活动场所的布局是否合理，交配电箱、垃圾站的布局是否合理，是否存在扰民的情况。
扩初设计阶段：
审查重点：
一、审查其初步定位图：
1、与建筑的间距和现状关系的尺寸是否正确。
2、定位尺寸有无错误，道路、园林小径的宽度是否合理，绿地是否集中设置，水池、水景的大小尺度是否合适。
二、审核其竖向设计图：
1、审核其整体的竖向设计思路是否正确。
2、与周边道路，现状地形相接是否顺畅。
3、竖向设计对土方平衡的考虑是否最优化。
4、室外景观排水方式是否合理。
5、竖向设计对人行、车行的考虑是否合理。
6、审核其布局与路网的关系是否合理。
7、审核室外场地与建筑正负零的关系是否合理，与建筑散水、防水高度的衔接是否合理。
三、审核其地面铺装材料的色彩、质感、图案变化是否合理，是否超过最初的项目目标成本控制，是否防滑、耐磨、适合当地使用，儿童区、老年区的材料是否满足该年龄段人群的生理需求，使用软质材料。
材料的选用是否当地化，经济性如何。
四、审核其局部节点、小品的尺度、样式、材料及颜色是否合理。
五、审核其绿化布置和选材：
1、是否选用当地原生经济性树种。
2、考虑以植物的季向变化，常绿与落叶搭配比例是否合理，是否注意植物的种植色彩变化，乔木、灌木的种植比例，以及植物观花、观果的观赏特性是否体现。
3、绿地是否营造地形地貌。
4、是否选择无毒、无病虫害的植物，无挥发性难闻气体的植物。
施工图设计及施工阶段：
审查重点：
1、审核其图纸是否完整，有无缺项，图纸是否满足设计任务书的要求。
2、审核其总平面的定位尺寸是否齐全，竖向设计图纸是否完整。
3、审核其安全性的考虑：水景的深度及护栏的设置，平台临边界处是否设有护栏，高度及样式是否满足安全要求。
4、审核其绿化图纸中的苗木规格，数量是否全面，绿化效果与植物规格的关系。
5、乔灌木规格的标注是否完备，种植密度是否明确。
6、草坪灯、庭院灯、水景灯、泛光灯、围墙灯应统一考虑，开关的设置及控制线路是否合理。
7、灯的基础与路面的关系，车行路旁的灯基应低0.1米，人行路旁的灯基应比路面低0.05米。
8、井盖的设置位置是否合理，是否存在管井与道路、构筑物等冲突的地方，围墙的样式与周边防护设施是否完备。
