爱普生EPSON me620F改装连续供墨系统
喷墨打印机连续供墨系统 DIY

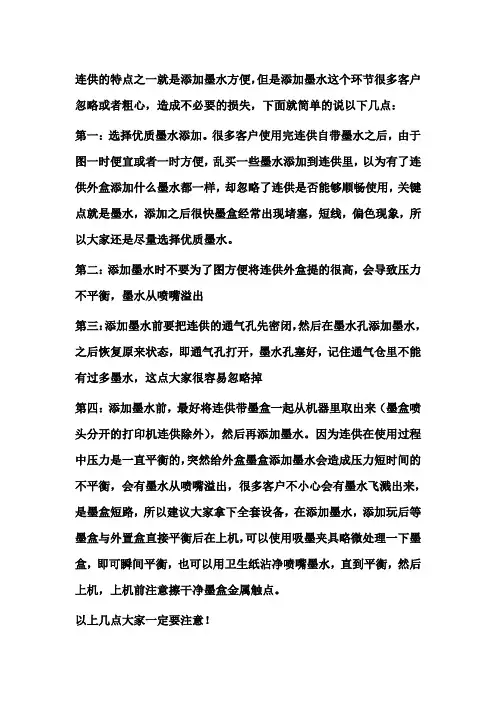

连供的特点之一就是添加墨水方便，但是添加墨水这个环节很多客户忽略或者粗心，造成不必要的损失，下面就简单的说以下几点：第一：选择优质墨水添加。
很多客户使用完连供自带墨水之后，由于图一时便宜或者一时方便，乱买一些墨水添加到连供里，以为有了连供外盒添加什么墨水都一样，却忽略了连供是否能够顺畅使用，关键点就是墨水，添加之后很快墨盒经常出现堵塞，短线，偏色现象，所以大家还是尽量选择优质墨水。
第二：添加墨水时不要为了图方便将连供外盒提的很高，会导致压力不平衡，墨水从喷嘴溢出第三：添加墨水前要把连供的通气孔先密闭，然后在墨水孔添加墨水，之后恢复原来状态，即通气孔打开，墨水孔塞好，记住通气仓里不能有过多墨水，这点大家很容易忽略掉第四：添加墨水前，最好将连供带墨盒一起从机器里取出来（墨盒喷头分开的打印机连供除外），然后再添加墨水。
因为连供在使用过程中压力是一直平衡的，突然给外盒墨盒添加墨水会造成压力短时间的不平衡，会有墨水从喷嘴溢出，很多客户不小心会有墨水飞溅出来，是墨盒短路，所以建议大家拿下全套设备，在添加墨水，添加玩后等墨盒与外置盒直接平衡后在上机，可以使用吸墨夹具略微处理一下墨盒，即可瞬间平衡，也可以用卫生纸沾净喷嘴墨水，直到平衡，然后上机，上机前注意擦干净墨盒金属触点。
以上几点大家一定要注意！活学活用喷友花一元钱改装连供系统来源：中关村在线 2009-06-30 19:37:58 我要评论(2)在喷墨论坛里看到一个贴子，然后自己加以实践改装，给打印机装连供只花一元钱。
下面是我改装的过程，与众喷友共享。
准备工作：1、医用输液管一根(药品超市里有买) 一元钱。
2、剪刀，转头，美工刀各一把，不干胶若干，热溶胶少许。
3、100ml连供墨水一瓶（我买的是某品牌的墨水，原因墨瓶很适合改装用）。
改好以后的墨瓶如上图所示：在上述两个位置分别钻两个比输液管略细的孔(要保证孔圆、闭光以免漏气)。
注意：1、黑管连墨盒一定要插到瓶底。
连续供墨系统使用说明安装方法以及常见问题
连续供墨系统使用说明安装方法以及常见问题从理论上说，所有的喷墨打印机都可以使用连续供墨，但是受到一些打印机自身条件的限制和目前连续供墨套件开发及适应范围的限制，所以连续供墨目前还是主要集中在EPSON(爱普生)的所有型号中。
就原理上讲，喷墨打印机连续供墨是利用打印机的墨盒在打印中向喷头源源不断地输送墨水的同时，墨盒内也需要自动吸入同等容量空气补充平衡的这一现象，将从墨盒通气孔补充进入的空气改为补充进入墨水。
这样，墨盒输送到喷头多少墨水就及时补充多少墨水进入。
这个补充墨水是通过软管连接到打印机外的墨水大容器上，这样就达到打印机内的墨盒始终有足够量的供打印的墨水。
喷墨打印机连续供墨就是利用上面这一原理制造出的一个组件,也称为连续供墨系统，主要由四个部分组成。
1、外墨桶。
打印机外面存放墨水的大容器我们把它叫做外墨桶。
目前主要是以相应的塑料材料注塑的盒子为主。
外墨盒放置高度一般和打印机放在同一平面，要求墨水液面略低于打印机喷嘴（千万不能高于打印机喷嘴过多，否则压力过大，墨水会通过打印头流进打印机内部废墨仓里），故一般外墨盒做得宽大但是不高。
2、排管和排管支架（包括排管夹）。
外墨盒通过软管向打印机输送墨水，按照打印机使用的颜色数将各色软管粘为一排，称为排管，4色打印机就使用4排管，6色打印机使用的就是6排管。
排管的两边，一头接外墨盒，一头接内墨盒，为了保证打印机中墨车的正常运动，就需要用排管支架或者夹子来固定排管。
固定排管的支架有的采用横式、有的采用竖式，也有的直接使用夹子。
排管采用含硅胶的软管，富有弹性、不易老化，一般不会出现问题。
3、内墨盒。
连续供墨系统中，为了和打印机的外墨盒区别，将打印机内部装入墨车的墨盒称为内墨盒。
内墨盒有原墨盒和专用墨盒。
原墨盒指原厂墨盒和通用墨盒通过改造作为连续供墨的内墨盒，专用墨盒指专门针对连续供墨而制造的墨盒，主要有无绵墨盒、墨囊等。
目前采用无绵墨盒居多。
使用专用墨盒可以在出厂的时候将排管和外墨盒整体连接好，装满墨水，用户直接安装即可。
连续供墨系统安装方法使用技巧,连供加墨
连续供墨系统安装方法使用技巧，连供加墨，连供墨盒，打印机连供，
雪峰烫画网服务范围：连续供墨系统、连供系统、济南连供墨盒、济南连供、济南打印机连供、济南连供打印机、济南爱普生连供、墨盒连供、连供墨水、连供安装、连供加墨、打印机连供系统、打印机改连供、墨水/墨盒/连供
1.将小漏斗插入外盒加墨孔（外盒顶部较大的那个孔），直接将墨水倒入外盒中。
（注:小孔不要打开）
在墨盒的出墨口用注射器将墨水从外盒抽进墨盒。把墨仓里的墨水用阵管通过抽空气的方法引进墨盒里。墨水出来了说明墨盒里的墨水已经满了
（雪峰注：抽墨用的注射器最好大些，比如50ML，一个色用一只，抽墨时把抽出来的墨再注到注墨盒中，直到墨盒及管内的空气抽空为止，建议做两个循环。）
长期不使用或需要搬动打印机和连续供墨时，请将通气孔塞好塞子。 大孔只有在注墨的时候打开
4、将外盒的墨水倒满封口，即完成
5.安装到打印机后，在使用前打开小孔露出通气孔。
2次加墨，一定要用塞子把通气孔塞紧后，再倒墨水进去。
雪峰烫画网，是国内烫画领域最著名的烫画供应商和烫画技术权威。13年的烫画行业经验具有丰富的烫画店配套的高质量烫画相关产品及高超的烫画技术经验，和相应的高水平的烫画产品销售团队。雪峰烫画网为国内外万余客户提供热转印烫画机、热转印烫画纸、T恤热转印纸、进口和国产高中档烫画转印纸、空白精梳纯棉短袖T恤文化衫、高温数码烫画热转印热升华墨水，EPSON爱谱生连续自动供墨系统等产品。雪峰烫画网帮助万余烫画客户成功开烫画店，国内大部份有实力的个性衫定制商都是我们的客户。雪峰烫画网不仅面向全国各省市、自治区、区县企业批发零售烫画产品。还设立烫画技术论坛，由烫画界的权威——雪峰烫画专家为烫画爱好者们解答各种热转印烫画技术问题，将13年的烫画生产制作经验共享给所有烫友。并真诚的希望与全国所有有小投入创业需求的烫画爱好者，在需求烫画热转印热升华产品方面达成服务与合作！
连续供墨系统与使用方法
连续供墨系统与使用方法连续供墨系统与使用方法!一、外盒内部结构与原理：1、材料与外观：进口PP，与原装墨盒材料完全相同，有全透明和半透明（白色磨沙）2种，我们第一批采用半透明（白色磨沙）。
2、平衡装置：将平衡装置与外盒融为一体，并分成6个小仓，就算在运输或搬动过程中或倒放，墨水也不会进入平衡仓而使平衡破坏，（请下面的摇晃测试）。
3、通气装置：采用墨盒通气弯路设计，保证通气完全畅通，由于空气是通过几道弯路进入外盒内部，并且通气仓和墨水仓隔离，防止了灰尘直接和墨水接触。
4、墨水仓：采用墨盒内部结构，将墨水仓分成7格，使的墨水出墨流量得到更好的控制和平衡。
5、加墨：配有加墨小漏斗，不会弄脏你的手，而且加墨更加方便。
6、本系统采用最新技术的无海绵墨盒（我们论坛有过介绍）作为引导墨盒，使供墨系统根据稳定和长久使用。
二、系统散件的安装。
1、将插销分别插入外盒的上下2个孔中，在将外盒压紧。
2、将管线用弯头分别与外盒底部的出墨口和墨盒的进墨孔连接好。
3、将小漏斗插入外盒加墨孔（外盒顶部较大的那个孔），直接将墨水倒入外盒中。
（注意：因为第一次使用前，我们已经将通气孔用膜（黄色）封好，所以可以直接加墨水。
使用后再加墨水的时候，由于通气孔的膜已经撕掉，所以再加墨水的时候要用通气孔塞子将通气孔塞紧，要不内部平衡原理失败。
）4、将所有颜色的墨水倒入1/2处。
5、将抽真空管子插入加墨口抽真空向无海面墨盒加墨（详细介绍我们在无海绵墨盒介绍里讲过），没有真空泵，可以直接在墨盒的出墨口用注射器将墨水从外盒抽进墨盒。
6、将外盒的墨水倒满，完成。
（由于外盒刚抽完真空，所以拍照的时候外盒壁上有点气泡，放置一会儿会自动消失的）四、使用注意事项：1、安装到打印机后，在使用前撕掉通气孔上的黄色封条（和使用墨盒是一样的），露出通气孔2、2次加墨，一定要用塞子把通气孔塞紧后，再倒墨水进去。
3、长期不使用或者需要搬动打印机和连续供墨时，请将通气孔塞好塞子。

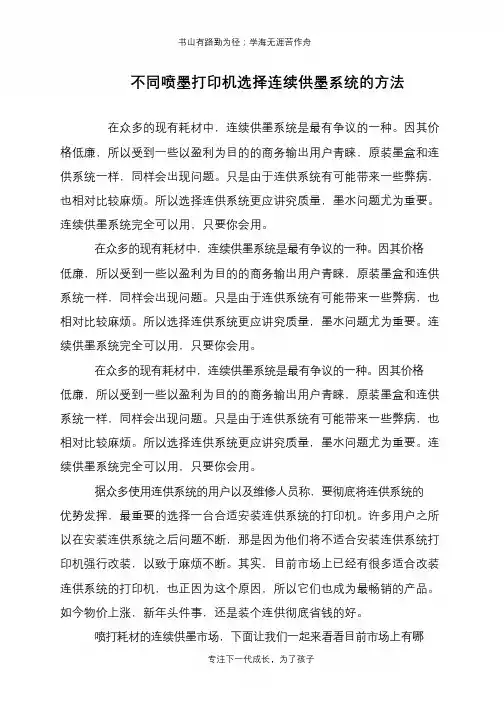

不同喷墨打印机选择连续供墨系统的方法
不同喷墨打印机选择连续供墨系统的方法在众多的现有耗材中，连续供墨系统是最有争议的一种。
因其价格低廉，所以受到一些以盈利为目的的商务输出用户青睐，原装墨盒和连供系统一样，同样会出现问题。
只是由于连供系统有可能带来一些弊病，也相对比较麻烦。
所以选择连供系统更应讲究质量，墨水问题尤为重要。
连续供墨系统完全可以用，只要你会用。
在众多的现有耗材中，连续供墨系统是最有争议的一种。
因其价格低廉，所以受到一些以盈利为目的的商务输出用户青睐，原装墨盒和连供系统一样，同样会出现问题。
只是由于连供系统有可能带来一些弊病，也相对比较麻烦。
所以选择连供系统更应讲究质量，墨水问题尤为重要。
连续供墨系统完全可以用，只要你会用。
在众多的现有耗材中，连续供墨系统是最有争议的一种。
因其价格低廉，所以受到一些以盈利为目的的商务输出用户青睐，原装墨盒和连供系统一样，同样会出现问题。
只是由于连供系统有可能带来一些弊病，也相对比较麻烦。
所以选择连供系统更应讲究质量，墨水问题尤为重要。
连续供墨系统完全可以用，只要你会用。
据众多使用连供系统的用户以及维修人员称，要彻底将连供系统的优势发挥，最重要的选择一台合适安装连供系统的打印机。
许多用户之所以在安装连供系统之后问题不断，那是因为他们将不适合安装连供系统打印机强行改装，以致于麻烦不断。
其实，目前市场上已经有很多适合改装连供系统的打印机，也正因为这个原因，所以它们也成为最畅销的产品。
如今物价上涨，新年头件事，还是装个连供彻底省钱的好。
喷打耗材的连续供墨市场，下面让我们一起来看看目前市场上有哪些机型最适合改装连供，它们一旦遇到问题又将如何解决。
爱普生r系列（以r230为代表）爱普生的喷墨系列打印机是目前市场上最适合改装为连供的机型，这也是爱普生喷墨打印机销量不断上升的一个重要原因。
在爱普生喷墨系列中，爱普生r系列则被公认是目前改装连供系统最成熟的机型之一，其中又以r230最为出色。
r230能够成为改装连供最出色的机型，主要原因是r230的照片打印效果出色，所以被许多图片打印社、影楼、经营大头贴商铺甚至是摄影师用来打印照片，由于打印量较大，为了节省成本，所以他们都会将r230改装成连供，正所谓工多艺熟，改装连供的用户越多，r230的改装技术也就越娴熟，经验也越多。

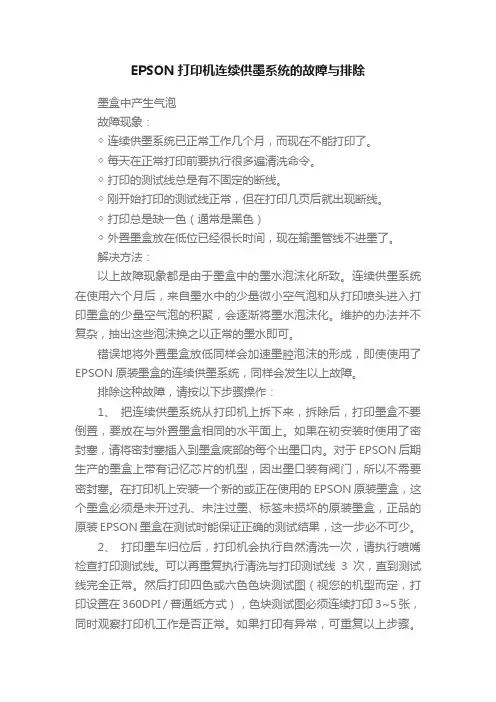

EPSON打印机连续供墨系统的故障与排除
EPSON打印机连续供墨系统的故障与排除墨盒中产生气泡故障现象：◇ 连续供墨系统已正常工作几个月，而现在不能打印了。
◇ 每天在正常打印前要执行很多遍清洗命令。
◇ 打印的测试线总是有不固定的断线。
◇ 刚开始打印的测试线正常，但在打印几页后就出现断线。
◇ 打印总是缺一色（通常是黑色）◇ 外置墨盒放在低位已经很长时间，现在输墨管线不进墨了。
解决方法：以上故障现象都是由于墨盒中的墨水泡沫化所致。
连续供墨系统在使用六个月后，来自墨水中的少量微小空气泡和从打印喷头进入打印墨盒的少量空气泡的积聚，会逐渐将墨水泡沫化。
维护的办法并不复杂，抽出这些泡沫换之以正常的墨水即可。
错误地将外置墨盒放低同样会加速墨腔泡沫的形成，即使使用了EPSON原装墨盒的连续供墨系统，同样会发生以上故障。
排除这种故障，请按以下步骤操作：1、把连续供墨系统从打印机上拆下来，拆除后，打印墨盒不要倒置，要放在与外置墨盒相同的水平面上。
如果在初安装时使用了密封塞，请将密封塞插入到墨盒底部的每个出墨口内。
对于EPSON后期生产的墨盒上带有记忆芯片的机型，因出墨口装有阀门，所以不需要密封塞。
在打印机上安装一个新的或正在使用的EPSON原装墨盒，这个墨盒必须是未开过孔、未注过墨、标签未损坏的原装墨盒，正品的原装EPSON墨盒在测试时能保证正确的测试结果，这一步必不可少。
2、打印墨车归位后，打印机会执行自然清洗一次，请执行喷嘴检查打印测试线。
可以再重复执行清洗与打印测试线3次，直到测试线完全正常。
然后打印四色或六色色块测试图（视您的机型而定，打印设置在360DPI / 普通纸方式），色块测试图必须连续打印3~5张，同时观察打印机工作是否正常。
如果打印有异常，可重复以上步骤。
如果执行了9~12次的清洗后，打印机仍然不正常，可让打印机休息12小时再测试。
多数情况打印机可以恢复正常。
当打印机打印的色块测试图稳定正常时，可以确定您的打印机喷头是完好的。
一旦得出您的打印机是正常的结论，就可以继续以下步骤来维护您的连续供墨系统。
喷墨打印机连续供墨系统安装操作流程
连供系统安装方法用好连供系统并不是一件简单的事情，指望用连供系统像用普通墨盒一样省心是不现实的。
连供系统就好比一匹烈马，“驾驭”好了，你就会享受到随心所欲的打印乐趣，“驾驭”不好它，不仅会让你手忙脚乱，甚至可能让你的打印机提前寿终正寝！为连供系统加墨水早期的连供系统加墨水颇不方便，在加墨之后需要用注射器或真空泵把外墨盒里的空气抽出，而且每一色墨盒都需要使用一支注射器，不但麻烦，还常常会把操作者搞得满手都是墨水。
现在的大部分连供系统加墨都要简单得多了，绝大部分的连供系统都是已经灌装好了墨水的，加墨时只要用注射器作漏斗（通常需要在注射器前套上一根管子），将墨水从外墨盒的注墨孔中倒入就行了。
不过，对于第一次灌装墨水的空连供系统来说，抽真空常常是少不了的步骤，另外，如果连供系统在保存和运输过程中，软管中进入了大量的空气，也需要将这些空气抽出来，连供系统才能正常工作。
在空连供系统中第一次装墨水时，不要装得太满，装50%左右即可，这样才能保证抽真空时抽出的是空气。
接下来将墨盒的其它孔洞都密封，只留下注墨孔（有些是从透气孔中抽）插入注射器或真空泵，注射器嘴必须和注墨孔紧密接触。
保持密封，开始从墨盒中抽空气（图1），当抽到一定的程度时，松开注射器，墨水就会在大气压力的作用下自动流入到内墨盒中。
内墨盒的放置方向也要注意，通常要把连有软管的那一面朝上，以便让墨水最先流入到内墨盒中的平衡装置和出墨口部位，确保没有空气进入打印喷头。
一般抽两次后，基本可以确保软管内没有空气，内墨盒的墨水也可达到合适的量（图2）。
这之后，再换一个注射器，按同样的方法给墨盒加注另一种颜色的墨水。
如果是已经灌装好墨水的连供系统，软管在运输和存储过程中会进入空气，也可以用同样的方法抽出来。
其实，对于多数用户来说，抽真空一般都不需要自己动手的，我们可直接购买已经灌好墨水的成品连供系统就行了，即使成品的软管中有空气，也可以要求经销商将它抽除。
当然，如果你打算购买配件自己DIY一套连供系统，如何抽真空肯定是要知晓的，了解了如何抽真空，对连供系统的后期维护也是有好处的。
620F连供系统提示错误解决方案
“更换墨盒”（充墨）的操作步骤
按打印机上的“菜单”或“选单”键
按向下的方向键（OK键下面），直到键，直到屏幕显示“5.更换墨盒”
此时，打开打印机盖子，找到墨盒上面一个白色小按钮（在圆形纽扣电池的上方），随意按几下
关闭打印机盖子
按OK键，此时屏幕会提示正在充墨
2.复位一下，方法：按打印机上换墨盒键，墨车移到换墨盒位置不动了，捏芯片上开关5秒放开，再按打印机上换墨盒键
打印机红灯长亮
1.墨盒没有安装到位，墨盒按下去 有哒哒 的 响声才到位。
2.复位一下，方法：按打印机上换墨盒键，墨车移到换墨盒位置不动了，捏芯片上开关5秒放开，再按打印机上换墨盒键
620F连供系统提示错误解决方案
2012-12-13 15:26:49| 分类： 其它经验共享 |举报|字号 订阅
连供安装注意事项
1.外盒背后看过去要墨水很少，或者没有
2.外盒小塞子打开
3.外盒跟打印机放在同一桌面
4.如果打印不正常在驱动里边清洗2-3次，清洗以后还有断线情况。放置一段时间再做测试
打印机红灯长亮
1.墨盒没有安装到位，墨盒按下去 有哒哒 的 响声才到位。
2.复位一下，方法：按打印机上换墨盒键，墨车移到换墨盒位置不动了，捏芯片上开关5秒放开，再按打印机上换墨盒键
打印机灯闪不停
1.墨盒没有安装到位。2.连供管线挡住墨车运动。
3.打印机有故障
打印机红灯长亮
1.墨盒没有安装到位，墨盒按下去 有哒哒 的 响声才到位。
Epson ME OFFICE 620F多功能传真一体机，配置了连供系统。
当打印机的显示屏提示需要更换墨盒或者打印出来的颜色不正常时，就需要做“更换墨盒”（充墨）的操作。这里说是更换墨盒，实际上不是真正的更换，只是做一下操作，让打印机认为你更换了个新墨盒，然后打印机将连供系统里的墨水加注到打印机墨盒中去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
爱普生Epson ME OFFICE 620F改装连续供墨系统
这一款爱普生EPSON机器是多功能一体机，功能：打印、复印、扫描、传真，墨盒型号为：墨盒型号：T1421（高容黑色）、T1411（黑色)、T1412（青色）、T1413（洋红）、T1414（黄色），
在昨天接到一个电话改EPSONME620F打印机连供，地址在杨浦区国伟路哪里，我在百度里一查地图已经到杨浦区的边界了。
最捷径的路线图就地铁10号线往新江湾城方向在四平路换乘8号线再往市光路方面嫩江路换乘公交842路在工农新村下。
一次能顺利改成功就好了，可是没有那么顺利，原因是带过去的连供芯片与EPSONME620F打印机不匹配，真是大意了，因为这款机器分大陆版和台湾、香港版。
大陆版的芯片型号是：T1421（高容黑色）、T1411（黑色)、T1412（青色）、T1413（洋红）、T1414（黄色）；而其他版本型号芯片是1521R。
我带过去的就是1521R芯片。
所以一装上机器去，就无法识别墨盒（芯片）。
后来，叫客户拿来墨盒看，墨盒上标的型号是：T1411（黑色)、T1412（青色）、T1413（洋红）、T1414（黄色）。
这下坏了，芯片不对。
于是就返回店里重新配芯片。
下午再次到达客户那里已经是下午3点多了，就直接奔客户的办公室去了，把连供内墨盒装上机器，按OK键机器开始墨盒自检，然后打印测试页，测试页正常。
这一台爱普生EPSONME620F一体机连供就顺利的改装完毕了
一套爱普生EPSONme620F连供系统每色墨水100ML，4个颜色就是400ML墨水这些墨水足够您打印4千张A4纸，大大降低打印成本。
能为您节省90%的打印耗材成本，无需改动打印机,打完一个色换一个色（加墨水）,在购买墨水时，请一定要选购爱普生连供专用墨水，不同厂家的墨水建议不要混合在一起使用，这样会出现堵头和色彩偏差，打印出来的色彩可爱普生me620F原装墨盒媲美,长时间打印会更稳定。
唯一个小问题的就是，芯片它只会记忆一部分墨水容量，当您使用超出它的记忆容量时，电脑会提示您墨水已用完，但实际上连续供墨系统里的墨水还很多，这时候，您就需要做一个工作，它的内墨盒芯片上有一个芯片复位按钮，您需要按它来复位及墨水容量重新记忆，这样您的机器就可以完整的工作了。
（/）。
