气浮法在废水处理系统中的作用
气浮法在废水处理中的应用
气浮法在废水处理中的应用气浮法作为一种快速、高效的固液分离技术，既适用于给水净水，又适用于多种废水的处理;不仅能代替水处理的沉淀、澄清，而且可作为废水深度处理的预处理及浓缩污泥之用。
对一些沉淀法难以取得良好净化效果的原水的处理，气浮法效果更好。
（1）处理石油化工及机械制造业中的含油废水用气浮法处理乳化液含油废水，废水处理后的COD和SS均低于国家排放标准。
通过电气浮作用，在15min 内，对浮油、乳化油和LAS的去除率分别为95%、92%和93.3%。
用两级气浮及生物氧化工艺处理高浓度乳化液含油废水，COD和油总去除率分别为99.5%和99.9%，各项指标均达到排放标准。
其原理是含油废水经T形入口构件泄流，通过在板的上下两端各留有一定空间的未打孔的布水板，横向流入水平放置的波纹板组。
波纹板油水分离器将"聚结技术"和"浅池原理"结合起来，板面涂有特殊材料的涂层，具有亲油特性。
含油污水和气浮水在波纹板内接触，随着含油污水的不断经过，水中细小油滴黏附在波纹板表面形成一层油膜，油膜逐渐加厚，借助油的表面张力形成一定大小油珠之后，受油珠本身浮力及水流的冲力使油珠脱落，随水流经波峰处浮油孔上浮。
波纹板提供的波浪形曲折通道使水流呈近似于正弦波状态地流动，流向不断发生变化，增加了油珠之间的碰撞概率，促使小油珠变大，加快油珠的上浮速度，达到油水分离，水经过淹没管式的出水口流出。
原理图如图3-13 所示。
气浮法处理石油化工废水的一般工艺流程如图3-14 所示。
胜利油田孤三废水处理站来水中聚合物为10～25mg/L，采用常规重力沉降工艺处理后，含油量和SS均达不到注水水质标准，因此需采用气浮技术进行处理，其工艺流程如图3-15 所示。
（2）处理造纸废水、回收纸浆纤维及填料对预处理过的造纸废水中BOD5、COD、SS 和TP 经涡凹气浮和混凝沉降后的去除率达90%～99.5%，出水水质达到造纸废水排放一级标准（GB 3544—92）。

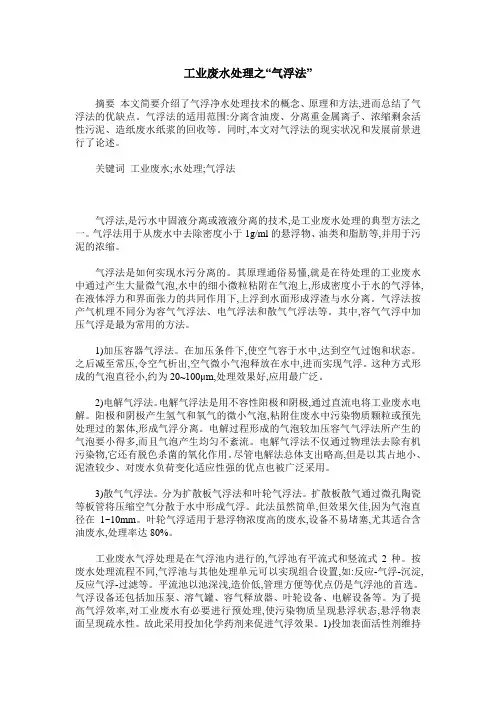

工业废水处理之“气浮法”
工业废水处理之“气浮法”摘要本文简要介绍了气浮净水处理技术的概念、原理和方法,进而总结了气浮法的优缺点。
气浮法的适用范围:分离含油废、分离重金属离子、浓缩剩余活性污泥、造纸废水纸浆的回收等。
同时,本文对气浮法的现实状况和发展前景进行了论述。
关键词工业废水;水处理;气浮法气浮法,是污水中固液分离或液液分离的技术,是工业废水处理的典型方法之一。
气浮法用于从废水中去除密度小于1g/ml的悬浮物、油类和脂肪等,并用于污泥的浓缩。
气浮法是如何实现水污分离的。
其原理通俗易懂,就是在待处理的工业废水中通过产生大量微气泡,水中的细小微粒粘附在气泡上,形成密度小于水的气浮体,在液体浮力和界面张力的共同作用下,上浮到水面形成浮渣与水分离。
气浮法按产气机理不同分为容气气浮法、电气浮法和散气气浮法等。
其中,容气气浮中加压气浮是最为常用的方法。
1)加压容器气浮法。
在加压条件下,使空气容于水中,达到空气过饱和状态。
之后减至常压,令空气析出,空气微小气泡释放在水中,进而实现气浮。
这种方式形成的气泡直径小,约为20~100μm,处理效果好,应用最广泛。
2)电解气浮法。
电解气浮法是用不容性阳极和阴极,通过直流电将工业废水电解。
阳极和阴极产生氢气和氧气的微小气泡,粘附住废水中污染物质颗粒或预先处理过的絮体,形成气浮分离。
电解过程形成的气泡较加压容气气浮法所产生的气泡要小得多,而且气泡产生均匀不紊流。
电解气浮法不仅通过物理法去除有机污染物,它还有脱色杀菌的氧化作用。
尽管电解法总体支出略高,但是以其占地小、泥渣较少、对废水负荷变化适应性强的优点也被广泛采用。
3)散气气浮法。
分为扩散板气浮法和叶轮气浮法。
扩散板散气通过微孔陶瓷等板管将压缩空气分散于水中形成气浮。
此法虽然简单,但效果欠佳,因为气泡直径在1~10mm。
叶轮气浮适用于悬浮物浓度高的废水,设备不易堵塞,尤其适合含油废水,处理率达80%。
工业废水气浮处理是在气浮池内进行的,气浮池有平流式和竖流式2种。
气浮法在污水处理中的应用
针对传统气浮装置存在的缺陷，研究者开发出多种新型气浮装置，如高效浅层气浮装置、 多功能组合式气浮装置等，这些新型装置具有更高的处理能力和更好的节能效果。
气浮法与其他工艺的联合应用
为了进一步提高污水处理效果，研究者将气浮法与其他工艺进行联合应用，如气浮-活性 污泥法、气浮-生物膜法等，实现了优势互补，提高了整体处理效果。
气浮法的分类
按产生气泡的方式可分为
按设备类型可分为
溶气气浮法、充气气浮法和电解气浮 法。
平流式气浮机、竖流式气浮机和辐流 式气浮机。
按处理方式可分为
沉淀气浮法、过滤气浮法和化学气浮 法。
C处理中的应用
01
02
03
去除悬浮物
气浮法可以有效去除生活 污水中含有的悬浮物，如 泥沙、悬浮颗粒物等，提 高水质。
回收油类物质
气浮法可以用于含油污水 中的油类物质回收，实现 资源回收利用。
CHAPTER 03
气浮法处理污水的优势与局限性
气浮法处理污水的优势
高效去除悬浮物和胶体
气浮法能够有效地去除污水中的悬浮物和胶 体，提高水质。
易于自动化
气浮法可以通过自动化控制系统实现连续稳 定的运行，提高污水处理效率。
低能耗
通过向废水中通入空气或其它气体，使废水中的悬浮颗粒或 油类附着在气泡上，随气泡一起上浮到水面，形成浮渣或泡 沫，从而把污染物从废水中分离出来。
气浮法的原理
当压力小于水面的大气压时，溶解在水中的气体就会释放出来，形成微小气泡。 气泡在上升过程中会吸附水中的悬浮颗粒或油类，使它们一起上浮到水面。
通过刮渣设备可以将浮在水面上的浮渣或泡沫去除，从而达到净化废水的目的。
环境效益与经济效益
污水处理中的气浮去油技术
排出上浮油
定期将上浮的油类物质排出，保持水 质的清洁。
结束阶段
设备清洗
气浮去油过程结束后，需要对设 备进行彻底清洗，确保设备在下 一次使用时仍能保持良好的性能
。
水质检测
再次对处理后的水质进行检测， 确保水质达到排放标准或回收利
用的要求。
记录与维护
对整个气浮去油过程进行详细记 录，并对设备进行定期维护，确
该技术通过向污水中注入微小气泡， 使油脂和悬浮物附着在气泡上，随着 气泡的浮力作用上浮至水面，从而实 现油脂和悬浮物的分离。
技术原理
01
02
03
气泡吸附原理
通过向污水中注入微小气 泡，使气泡与污水中的油 脂和悬浮物进行吸附，形 成浮力。
浮力原理
由于气泡与油脂和悬浮物 的密度差异，使附着在气 泡上的物质上浮至水面。
。
经济效益
相比其他去油技术，气浮去油 技术的运行成本较低，经济效
益显著。
实际应用案例
某机械加工厂废水处理
某景观水治理项目
采用气浮去油技术对机械加工厂废水 进行处理，成功去除废水中的油脂和 悬浮物，达到国家排放标准。
在景观水治理项目中应用气浮去油技 术，成功去除了水体表面的油脂，改 善了水质，提升了景观效果。
加强气浮去油技术的工程应用 研究，优化工艺参数和设备配 置，降低处理成本和能耗，为 实际工程提供技术支持和参考 。
感谢您的观看
THANKS
分离原理
通过设置适当的分离装置 ，将上浮至水面的油脂和 悬浮物进行收集和处理。
技术发展历程
起始阶段
20世纪初，人们开始尝试利用 气浮原理进行污水处理。
初步发展阶段
20世纪中叶，气浮去油技术逐 渐得到广泛应用，并开始出现 各种不同的气浮技术。

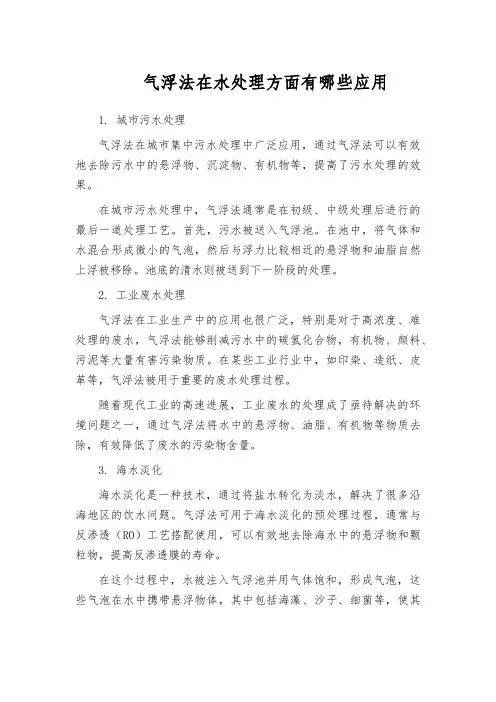

气浮法在水处理方面有哪些应用
气浮法在水处理方面有哪些应用1. 城市污水处理气浮法在城市集中污水处理中广泛应用，通过气浮法可以有效地去除污水中的悬浮物、沉淀物、有机物等，提高了污水处理的效果。
在城市污水处理中，气浮法通常是在初级、中级处理后进行的最后一道处理工艺。
首先，污水被送入气浮池。
在池中，将气体和水混合形成微小的气泡，然后与浮力比较相近的悬浮物和油脂自然上浮被移除。
池底的清水则被送到下一阶段的处理。
2. 工业废水处理气浮法在工业生产中的应用也很广泛，特别是对于高浓度、难处理的废水，气浮法能够削减污水中的碳氢化合物，有机物、颜料、污泥等大量有害污染物质。
在某些工业行业中，如印染、造纸、皮革等，气浮法被用于重要的废水处理过程。
随着现代工业的高速进展，工业废水的处理成了亟待解决的环境问题之一，通过气浮法将水中的悬浮物、油脂、有机物等物质去除，有效降低了废水的污染物含量。
3. 海水淡化海水淡化是一种技术，通过将盐水转化为淡水，解决了很多沿海地区的饮水问题。
气浮法可用于海水淡化的预处理过程，通常与反渗透（RO）工艺搭配使用，可以有效地去除海水中的悬浮物和颗粒物，提高反渗透膜的寿命。
在这个过程中，水被注入气浮池并用气体饱和，形成气泡，这些气泡在水中携带悬浮物体，其中包括海藻、沙子、细菌等，使其上浮到水面，然后去除。
通过这种方法，可以避开RO过程受到悬浮体沉积和生物膜污染等问题的侵害。
4. 饮用水处理气浮法也适用于饮用水处理，特别是在对混合水源进行饮用水处理中应用广泛。
饮用水处理的工艺重要有化学沉淀、七级过滤、混凝沉淀、砂滤等技术，气浮法则是这些技术的优化方案，能有效地去除水中的胶体物、悬浮物、泥沙等杂质。
在饮用水处理中，气浮法要求低电量消耗，由于在水的后处理过程中，能耗是日益突出的一个问题，而气浮法的能耗更低。
5. 矿物处理矿物处理是气浮法的一项创新应用。
在矿物处理过程中，由于常常需要处理高度浓缩的溶液和矿浆，使得气浮法能够更好地去除其中的碎石、矿物等颗粒物质，以及重金属离子等，大大提高了矿化学产物纯度。
污水处理中常见的物理处理方法
污水处理中常见的物理处理方法污水处理是一项重要的环保工作，旨在将废水中的有害物质去除或降低到达一定的标准，以保护环境和人类健康。
物理处理方法是其中的一种关键技术，本文将介绍污水处理中常见的物理处理方法。
一、颗粒物去除颗粒物是指废水中的悬浮颗粒物质，如沉积污泥、悬浮颗粒等。
常见的颗粒物去除方法包括：1. 沉砂池处理：通过设置沉砂池，利用重力作用将废水中的沉积物沉淀到池底，从而实现颗粒物的去除。
沉砂池通过不同的结构设计，如斜板、斜槽等，提高沉淀效果。
2. 气浮法：利用气体的浮力原理，通过对废水注入空气或其他气体，形成细小气泡，使废水中的悬浮颗粒物质附着在气泡上升到水面，再经过集水和除泡装置，实现颗粒物的去除。
3. 旋流器：旋流器是一种利用涡旋力和离心力将废水中的颗粒物质进行分离的设备。
通过旋流器内部的涡旋和离心力效应，将废水中的颗粒物质沉降到旋流器底部，从而实现去除。
二、悬浮物去除悬浮物是指废水中的微小悬浮物质，如悬浮菌群、胶体颗粒等。
常见的悬浮物去除方法包括：1. 滤料过滤：通过设置过滤装置，利用滤料对废水中的悬浮物进行截留，从而实现去除。
滤料可以选择砂滤料、活性炭等，根据不同的悬浮物质选择不同的滤料。
2. 膜分离：膜分离是一种常见的悬浮物去除技术，通过膜的选择性阻隔作用，将废水中的悬浮物质从水中分离，从而实现去除。
常用的膜分离技术有微滤、超滤、纳滤等。
三、溶解物去除溶解物是指废水中的溶解性有机物、无机物等。
常见的溶解物去除方法包括：1. 活性炭吸附：活性炭是一种有机高分子，具有较大的比表面积和吸附能力。
通过将废水经过活性炭吸附装置，利用活性炭对溶解物质进行吸附，从而实现去除。
2. 厌氧氧化：通过将废水置于缺氧或无氧环境中，利用微生物的厌氧代谢作用，将溶解物质转化为无害物质，从而实现去除。
3. 化学沉淀：通过添加化学药剂，如铁盐、铝盐等，与废水中的溶解物质发生反应，形成沉淀物，从而实现去除。
以上是污水处理中常见的物理处理方法，通过颗粒物去除、悬浮物去除和溶解物去除，可以有效地去除废水中的有害物质，使其达到一定的排放标准。
气浮机的原理和作用
气浮机的原理和作用气浮机是一种用于对悬浮固体颗粒进行分离的设备，它通过利用气泡的浮力将固体颗粒从液相中分离出来。
气浮机广泛应用于水处理、污水处理、废水处理以及矿产等领域，具有高效、省能、环保等特点。
气浮机的原理主要基于浮力的作用。
浮力是指在液体中，物体所受到的向上的作用力，这个力大小与物体的体积有关，根据阿基米德定律，浮力等于物体排除液体的重量。
气浮机利用气泡在液体中的浮力作用，使固体颗粒脱离液体，从而实现固液分离。
气浮机一般由以下几部分组成：荷载池、进气装置、搅拌装置、气泡发生器、浮渣槽、泥泵等。
首先，进水池中的废水进入气浮池的荷载池，同时废水中悬浮物质与污泥溶液混合。
接着搅拌装置开始搅拌，使废水中的悬浮固体颗粒与污泥充分混合。
然后通过进气装置引入空气，空气从气泡发生器中进入，形成微小气泡。
当气泡上升到废水中悬浮固体颗粒的附近时，由于气泡的浮力作用，固体颗粒会被带到液面上。
这些固体颗粒形成的浮渣被推到浮渣槽中收集。
同时，通过泥泵将污泥均匀地抽送到泥浆站点或后续处理装置进行处理。
最后，在气浮机的污水处理过程中，还需要对气浮机进行定期的清洗和维护，以确保其正常运行和高效处理废水。
气浮机的作用是对悬浮固体颗粒进行分离，使其从液相中脱离出来。
同时，气浮机还可以起到一定的混合和搅拌作用，使废水中的悬浮物质与污泥充分接触，从而提高处理效果。
气浮机具有以下几个作用：1.固液分离：气浮机利用气泡的浮力作用，将悬浮于水中的固体颗粒从液体中分离，从而实现固液分离。
它适用于处理悬浮浓度较高的水体。
2.悬浮物质去除：气浮机可以有效去除废水中的悬浮物质，如油脂、蛋白质、悬浮固体等。
对于一些难以去除的污染物，如微小颗粒、胶体物质等，气浮机也具有良好的去除效果。
3.混合和搅拌：气浮机在处理废水的过程中，搅拌装置不仅可以使废水中的悬浮固体颗粒与污泥充分混合，还可以加速气泡的形成和升浮，提高固液分离效果。
4.废水处理的前处理：气浮机通常作为其它废水处理工艺的前处理装置，可以有效去除废水中的固体颗粒和悬浮物质，减轻后续处理装置的负荷，提高整个废水处理系统的处理效果。
污水气浮原理
污水气浮原理
污水气浮是一种常见的污水处理技术，它借助于气体的浮力来实现污水中悬浮物的去除。
其原理主要包括气体的溶解、气泡生成和气泡与悬浮物的附着三个步骤。
首先，在气水接触池中，将空气通过气液分离装置溶解到水中。
随着气体的溶解，水中的气体饱和度增加，形成了含有溶解气体的饱和水。
接下来，在气水接触池的上部设置了气体扩散器或压缩空气源，通过增加气压或喷射气体来将水中的溶解气体释放出来。
这些气体在水中逐渐形成微小的气泡，而且由于气泡的密度小于水，所以呈现出向上浮升的趋势。
最后，生成的气泡在上升过程中与水中悬浮物颗粒发生碰撞与附着。
气泡的上升速度受气泡直径的大小和水中颗粒的浓度等因素影响。
当气泡与颗粒碰撞后，会发生气泡提升颗粒的作用，使得颗粒从水中分离出来，然后浮到水面上形成泡沫层。
泡沫层上的悬浮物可以通过刮泡器、旋转筛等设备进行集中收集和排放。
总的来说，污水气浮利用气泡的浮力来实现污水中悬浮物的去除。
通过将气体溶解进水中，形成含有溶解气体的饱和水；然后通过释放气体使其形成微小的气泡；最后利用气泡与悬浮物的碰撞和附着作用，将悬浮物浮到水面上去除。
这种方法具有操作简单、处理效果好的特点，在工业污水处理和生活污水处理中得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气浮法在废水处理系统中的作用
【学员问题】气浮法在废水处理系统中的作用？
【解答】气浮法的传统用途是用来去除污水中处于乳化状态的油或密度接近于水的微细悬浮颗粒状杂质。
为促进气泡与颗粒状杂质的粘附和使颗粒杂质结成尺寸适当的较大颗粒，一般要在形成微细气泡之前，在污水中投加药剂进行混凝处理或加入破乳剂破坏水中乳化态油分的稳定性。
气浮法通常作为对含油污水隔油后的补充处理，即为二级生物处理之前的预处理。
隔油池出水一般仍含有50～150mg/L的乳化油，经过一级气浮法处理，可将含油量降到30mg/L左右，再经过二级气浮法处理，出水含油量可达10mg/L以下。
气浮法对电镀废水、印染废水、造纸废水、制革废水等工业废水的处理中也都有成功的应用。
污水中固体颗粒粒度很细小，颗粒本身及其形成的絮体密度接近或低于水、很难用沉淀法实现固液分离时，可以利用气浮法。
当用地受到限制或需要得到比重力沉淀更高的水力负荷或固体负荷时，也可以使用气浮法代替沉淀法。
另外，气浮法可以有效地用于活性污泥的浓缩，有的气浮法以去除污水中的悬浮杂质为主要目的，或是作为二级生物处理的预处理、保证生物处理进水水质的相对稳定，或是放在二级生物处理之后作为二级生物处理的深度处理、确保排放出
水水质符合有关标准的要求。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
