电工基础试卷(中职)
中职电工试题及答案
中职电工试题及答案一、选择题1. 下面哪种电流是直流电流？A. 电流的大小和方向时刻变化B. 电流的大小和方向周期性变化C. 电流的大小恒定，方向不变D. 电流的大小和方向不断变化答案：C2. 在电路中，若一个电阻的阻值为10欧姆，通过该电阻的电流为5安培，则该电阻两端的电压为多少伏特？A. 5伏特B. 10伏特C. 15伏特D. 50伏特答案：B3. 下面哪项是造成短路的原因？A. 电路中的电阻增加B. 电路中的电源电压增加C. 电路中的电阻变小或不存在D. 电路中的电阻值不变答案：C4. 电灯泡的功率为25瓦特，接在电压为220伏特的电路上，求电灯泡的电阻值是多少欧姆？A. 0.11欧姆B. 0.88欧姆C. 8.8欧姆D. 88欧姆答案：C5. 在电工工程中，用来保护电路不受过电流烧毁的装置是什么？A. 电源B. 电容器C. 电阻器D. 保险丝答案：D二、填空题1. 当电流表的两个检流线与电路中的电阻相连时，电流表的内阻近似等于________。
答案：0欧姆2. 电压是指单位________通过电阻产生的电流。
答案：电阻3. 一个电阻值为20欧姆的电阻通过2安培的电流，则该电阻两端的电压为________伏特。
答案：40伏特4. 串联电路中，总电流等于_____________。
答案：各个电阻上的电流之和5. 并联电路中，总电流等于各个电阻上的电流之_________。
答案：和三、简答题1. 什么是电流？如何计算电流的大小？答：电流是电荷在单位时间内通过导体横截面的数量。
其计算公式为 I = Q/t，其中 I 为电流大小，Q 为通过导体的电荷数量，t 为时间。
2. 请简述直流电路和交流电路的区别。
答：直流电路中，电流方向始终保持不变，电流大小可能恒定或变化；而交流电路中，电流方向和大小都是周期性变化的。
3. 什么是电阻？如何计算电阻大小？答：电阻是材料对电流通过的阻碍程度，是电阻器的基本特性。
中职电工考试试题及答案
中职电工考试试题及答案一、选择题（每题2分，共20分）1. 电路中电流的单位是（）。
A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 电阻的单位是（）。
A. 伏特B. 欧姆C. 安培D. 瓦特答案：B3. 电路中电压的单位是（）。
A. 伏特B. 欧姆C. 安培D. 瓦特答案：A4. 电路中功率的单位是（）。
A. 伏特B. 欧姆C. 安培D. 瓦特5. 并联电路中，各支路电压的关系是（）。
A. 相等B. 不相等C. 互不影响D. 相互抵消答案：A6. 串联电路中，各电阻的电流关系是（）。
A. 相等B. 不相等C. 互不影响D. 相互抵消答案：A7. 欧姆定律的公式是（）。
A. V=IRB. I=V/RC. R=V/ID. P=VI答案：A8. 电容器的单位是（）。
A. 欧姆B. 法拉C. 安培D. 伏特答案：B9. 电感器的单位是（）。
B. 亨利C. 安培D. 伏特答案：B10. 三相电路中，三个相位的电压关系是（）。
A. 相等B. 不相等C. 互不影响D. 相互抵消答案：A二、填空题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与通过导体的电流之比称为该导体的______。
答案：电阻2. 电路中，电流的流动方向是从电源的______极流出，经过负载，最后回到电源的______极。
答案：正、负3. 在纯电阻电路中，电压与电流的相位关系是______。
答案：同相4. 电路中的功率因数是指电路中实际功率与视在功率的______。
答案：比值5. 电路中的谐振频率是指电路中电感和电容的______。
答案：阻抗相等6. 电路中，当电阻的阻值增大时，通过电阻的电流会______。
答案：减小7. 电路中，当电压一定时，电阻的阻值增大，电路中的电流会______。
答案：减小8. 电路中，当电流一定时，电阻的阻值增大，电阻两端的电压会______。
答案：增大9. 电路中，当电压一定时，电阻的阻值减小，电阻两端的电压会______。
电工基础试卷(中职)
《电工基础》期末考试试卷班级: 班一、判断题:对的打√,错的打×。
(10分)1、通常照明电路中灯开得越多,总的负载电阻就越大。
( )2、 一条马路上路灯总就是同时亮,同时灭,因此这些灯都就是串联接入电网的。
( )3、 安全电压就是指交流电的有效值。
( )4、 人体的安全电压为20V 。
( )5、 正弦交流电中,无功功率就就是无用功。
( )6、 电容器在电路中使用才会带有电荷量,故此时才会有电容量。
( )7、 线圈中只要有磁场存在,就必定会产生电磁感应现象( )8、 正弦交流电的平均值就就是有效值。
( )9、 通常照明用的交流电电压的有效值220V,其最大值即为311V 。
( ) 10、在RLC 串联电路中,若X L >X C ,则该电路为感性电路。
( )二、填空题(20分)1、电路的状态有 、 与 三种状态。
2、电流I=0、1A= mA= μA 。
3、某一电容器,外加电压U=20V,测得q=4×10-8C,则电容量C= F = μF= PF4、电容器与电阻器都就是电路中的基本元件,但它们在电路中的作用就是不同的。
从能量上来瞧,电容器就是一种 元件,而电阻器就是 元件。
5、磁场与电磁一样,就是一种 ,具有 与 的性质6、由于线圈自身的 而产生的 现象叫自感现象。
7、我国生活照明用电电压就是 V,其最大值为 V 。
工频电流的周期T= S, 频率f= Hz 。
8、电容对交流电的阻碍作用叫做 。
三、单选题(26分)1、 一般金属导体都具有正温度系数,当环境温度升高时,电阻将( )A 、增大B 、减小C 、不变D 、不能确定2、 两个阻值均为555Ω的电阻,作串联时的等效电阻与作并联时的等效电阻之比为( )A 、2:1B 、1:2C 、 1:4D 、4:13、 两个电阻R 1、R 2并联,等效电阻为( )。
A 、1/R 1+1/R 2B 、R 1-R 2C 、R 1R 2/(R 1+R 2)D 、(R+R )/R R4、 如右图中,电路的节点数为() A 、2B 、4C 、3D 、15、 上题中电路的支路数为()A 、3B 、4C 、5D 、66、判定通电导线或通电线圈产生磁场的方向用( ) A 、右手定则B 、右手螺旋法则C 、左手定则D 、楞次定律7、 平行板电容器在极板面积与介质一定时,如果缩小两极板之间的距离, 则电容量将( ) A 、增大B 、减小C 、不变D 、不能确定8、如图所示,处在磁场中的载流导线,受到的磁场力的方向应为( )A 、垂直向上B 、垂直向下C 、水平向左D 、水平向右9、空心线圈被插入铁心后( ) A 、磁性将大大增大B 、磁性将减弱C 、磁性基本不变D 、不能确定 10、下列属于电磁感应现象的就是( )A 、通电直导体产生磁场B 、通电直导体在磁场C 、变压器铁心被磁化D 、线圈在磁场中转动发电11、人们常说的交流电压220V 、380V,就是指交流电压的( ) A 、最大值B 、有效值C 、瞬时值D 、平均值12、处于谐振状态的RLC 串联电路,当电源频率降低时,电路呈 ( )A 、电感性B 、电容性C 、电阻性D 、无法确定13、交流电中S 称为( ) A 、有功功率B 、无功功率C 、视在功率D 、平均功率四、问答与计算题(13分)1、 李某有一台式电脑,但每次在使用过程中,手碰到机箱外壳时,手都感到一阵麻痹。
职高电工基础试题及答案
职高电工基础试题及答案一、选择题（每题2分，共20分）1. 电路中电流的单位是（）。
A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 欧姆定律中，电阻R等于电压U与电流I的（）。
A. 乘积B. 商C. 差D. 比值答案：B3. 电路中并联电阻的总电阻R等于（）。
A. 各电阻之和B. 各电阻之积C. 各电阻倒数之和的倒数D. 各电阻倒数之积的倒数答案：C4. 交流电的有效值是指（）。
A. 最大值B. 平均值C. 瞬时值D. 峰值答案：B5. 三相电路中，星形接法的线电压是相电压的（）倍。
A. 1B. √2C. √3D. 2答案：C6. 电路中电感元件的阻抗与频率的关系是（）。
A. 正比B. 反比C. 无关D. 先减小后增大答案：A7. 电路中电容元件的阻抗与频率的关系是（）。
A. 正比B. 反比C. 无关D. 先增大后减小答案：B8. 变压器的变压比等于（）。
A. 一次绕组匝数与二次绕组匝数之比B. 二次绕组匝数与一次绕组匝数之比C. 一次绕组匝数与二次绕组匝数之积D. 一次绕组匝数与二次绕组匝数之差答案：A9. 直流电动机的工作原理是基于（）。
A. 电磁感应B. 洛伦兹力C. 楞次定律D. 法拉第电磁感应定律答案：B10. 交流电动机的工作原理是基于（）。
A. 电磁感应B. 洛伦兹力C. 楞次定律D. 法拉第电磁感应定律答案：A二、填空题（每题2分，共20分）1. 电路中电压的单位是____，电流的单位是____。
答案：伏特；安培2. 电路中电阻的单位是____，电感的单位是____。
答案：欧姆；亨利3. 电路中电容的单位是____，电导的单位是____。
答案：法拉；西门子4. 电路中功率的单位是____，电能的单位是____。
答案：瓦特；焦耳5. 电路中频率的单位是____，角频率的单位是____。
答案：赫兹；弧度/秒6. 电路中相位差的单位是____，相位角的单位是____。
答案：弧度；度7. 电路中三相电路的相位角是____，单相电路的相位角是____。
电工基础试卷习题中职.doc
《电工基础》期末考试试卷班级：班班级姓名座号得分题号一二三四五总分得分一、判断题：对的打√，错的打×。
（ 10 分）1、通常照明电路中灯开得越多，总的负载电阻就越大。
（）2、一条马路上路灯总是同时亮，同时灭，因此这些灯都是串联接入电网的。
（）3、安全电压是指交流电的有效值。
（）4、人体的安全电压为20V。
（）5、正弦交流电中，无功功率就是无用功。
（）6、电容器在电路中使用才会带有电荷量，故此时才会有电容量。
（）7、线圈中只要有磁场存在，就必定会产生电磁感应现象（）8、正弦交流电的平均值就是有效值。
（）9、通常照明用的交流电电压的有效值220V ，其最大值即为311V 。
（）10、在 RLC 串联电路中，若 X L >X C，则该电路为感性电路。
（）二、填空题（ 20 分）1、电路的状态有、和三种状态。
2、电流 I=0.1A= mA= μA。
3、某一电容器，外加电压 U=20V，测得 q=4 × 10-8 C，则电容量 C= F= μF= PF4、电容器和电阻器都是电路中的基本元件，但它们在电路中的作用是不同的。
从能量上来看，电容器是一种元件，而电阻器是元件。
5、磁场和电磁一样，是一种，具有和的性质6、由于线圈自身的而产生的现象叫自感现象。
7、我国生活照明用电电压是V ，其最大值为V 。
工频电流的周期T= S ，频率 f=Hz 。
8、电容对交流电的阻碍作用叫做。
三、单选题（ 26 分）1、一般金属导体都具有正温度系数，当环境温度升高时，电阻将（）A 、增大B、减小C、不变D、不能确定2、两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（A 、2:1 B、1:2 C、 1:4 D、 4:1、R1、R2 并联，等效电阻为（）。
3 两个电阻A 、1/R1+1/R2 B、 R1-R2 C、 R1R2/(R1+R2) D、（ R1+R2)/R1R4、如右图中，电路的节点数为（）R1A 、2 B、4 C、 3 D、 1 R2R35、上题中电路的支路数为（）E1A 、3 B、4 C、 5 D、 6 E26、判定通电导线或通电线圈产生磁场的方向用（）A、右手定则B、右手螺旋法则C、左手定则D、楞次定律7、平行板电容器在极板面积和介质一定时，如果缩小两极板之间的距离，容量将（）A 、增大B、减小C、不变D、不能确定8、如图所示，处在磁场中的载流导线，受到的磁场力的方向应为（）A、垂直向上B、垂直向下C、水平向左D、水平向右9、空心线圈被插入铁心后（）A、磁性将大大增大B、磁性将减弱C、磁性基本不变D、不能确定I10、下列属于电磁感应现象的是（）A、通电直导体产生磁场B、通电直导体在磁场C、变压器铁心被磁化D、线圈在磁场中转动发电11、人们常说的交流电压220V、380V，是指交流电压的（）A、最大值B、有效值C、瞬时值D、平均值12、处于谐振状态的 RLC 串联电路，当电源频率降低时，电路呈 （）五、作图题。
电工基础试卷(中职)
《电工基础》期末考试试卷班级： 班班级 姓名 座号 得分一、判断题：对的打√，错的打×。
（10分）1、通常照明电路中灯开得越多，总的负载电阻就越大。
（ ）2、 一条马路上路灯总是同时亮，同时灭，因此这些灯都是串联接入电网的。
（ ）3、 安全电压是指交流电的有效值。
（ ）4、 人体的安全电压为20V 。
（ ）5、 正弦交流电中，无功功率就是无用功。
（ ）6、 电容器在电路中使用才会带有电荷量，故此时才会有电容量。
（ ）7、 线圈中只要有磁场存在，就必定会产生电磁感应现象（ ）8、 正弦交流电的平均值就是有效值。
（ ）9、 通常照明用的交流电电压的有效值220V ，其最大值即为311V 。
（ ） 10、在RLC 串联电路中，若X L >X C ，则该电路为感性电路。
（ ）二、填空题（20分）1、电路的状态有 、 和 三种状态。
2、电流I=0.1A= mA= μA 。
3、某一电容器，外加电压U=20V ，测得q=4×10-8C ，则电容量C= F = μF= PF4、电容器和电阻器都是电路中的基本元件，但它们在电路中的作用是不同的。
从能量上来看，电容器是一种 元件，而电阻器是 元件。
5、磁场和电磁一样，是一种 ，具有 和 的性质6、由于线圈自身的 而产生的 现象叫自感现象。
7、我国生活照明用电电压是 V ，其最大值为 V 。
工频电流的周期T= S ， 频率f= Hz 。
8、电容对交流电的阻碍作用叫做 。
三、单选题（26分）1、 一般金属导体都具有正温度系数，当环境温度升高时，电阻将（ ）A 、增大B 、减小C 、不变D 、不能确定2、 两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（ ）A 、2:1B 、1:2C 、 1:4D 、4:13、 两个电阻R 1、R 2并联，等效电阻为（ ）。
A 、1/R 1+1/R 2B 、R 1-R 2C 、R 1R 2/(R 1+R 2)4、如右图中，电路的节点数为（） A 、2B 、4C 、3D 、15、 上题中电路的支路数为（） A 、3 B 、4 C 、5D 、66、判定通电导线或通电线圈产生磁场的方向用（ ） A 、右手定则B 、右手螺旋法则C 、左手定则D 、楞次定律7、 平行板电容器在极板面积和介质一定时，如果缩小两极板之间的距离，则电容量将（ ）A 、增大B 、减小C 、不变D 、不能确定8、如图所示，处在磁场中的载流导线，受到的磁场力的方向应为（ ）A 、垂直向上B 、垂直向下C 、水平向左D 、水平向右9、空心线圈被插入铁心后（ ） A 、磁性将大大增大B 、磁性将减弱C 、磁性基本不变D 、不能确定 10、下列属于电磁感应现象的是（ ）A 、通电直导体产生磁场B 、通电直导体在磁场C 、变压器铁心被磁化D 、线圈在磁场中转动发电11、人们常说的交流电压220V 、380V ，是指交流电压的（ ） A 、最大值B 、有效值C 、瞬时值D 、平均值12、处于谐振状态的RLC 串联电路，当电源频率降低时，电路呈 （ ）A 、电感性B 、电容性C 、电阻性D 、无法确定13、交流电中S 称为（ ）A 、有功功率B 、无功功率C 、视在功率D 、平均功率四、问答与计算题（13分）1. 李某有一台式电脑，但每次在使用过程中，手碰到机箱外壳时，手都感到一阵麻痹。
中职电工基础考试试题
中职电工基础考试试题一、选择题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与通过导体的电流之间的关系是（）。
A. 欧姆定律B. 焦耳定律C. 基尔霍夫定律D. 法拉第电磁感应定律2. 电阻的单位是（）。
A. 欧姆B. 安培C. 伏特D. 瓦特3. 并联电路中，各支路电流之间的关系是（）。
A. 各支路电流相等B. 各支路电流之和等于总电流C. 各支路电流之差等于总电流D. 各支路电流之积等于总电流4. 交流电的有效值是指（）。
A. 电流的最大值B. 电流的平均值C. 电流的峰值D. 电流的均方根值5. 电容器的单位是（）。
A. 欧姆B. 安培C. 法拉D. 伏特6. 电感器的单位是（）。
A. 欧姆B. 安培C. 亨利D. 伏特7. 三相电路中，星形接法和三角形接法的区别在于（）。
A. 线电压和相电压的关系B. 线电流和相电流的关系C. 线电压和线电流的关系D. 相电压和相电流的关系8. 变压器的工作原理是（）。
A. 电磁感应B. 电磁转换C. 电磁感应和电磁转换D. 电磁感应和静电感应9. 电动机的启动电流通常比额定电流大（）。
A. 1倍B. 2倍C. 3倍D. 4倍10. 继电器的工作原理是（）。
A. 电磁感应B. 电磁转换C. 电磁感应和电磁转换D. 电磁感应和静电感应二、填空题（每空1分，共20分）11. 电路中，电阻的串联和并联可以改变电路的总电阻。
当两个电阻串联时，总电阻等于两个电阻的电阻值之和，即R总=R1+R2；当两个电阻并联时，总电阻等于两个电阻的电阻值倒数之和的倒数，即R总=1/(1/R1+1/R2)。
12. 交流电路中，电感的阻抗与频率成正比，电容的阻抗与频率成反比。
电感的阻抗表达式为ZL=jωL，电容的阻抗表达式为ZC=1/jωC，其中j是虚数单位，ω是角频率，L是电感值，C是电容值。
13. 三相电路中，星形接法的线电压是相电压的√3倍，三角形接法的线电压等于相电压。
中职学校电工考试试题
中职学校电工考试试题一、选择题（每题2分，共20分）1. 电路中的电流方向规定为：（）A. 从电源正极流向负极B. 从电源负极流向正极C. 从负载正极流向负极D. 从负载负极流向正极2. 欧姆定律的公式为：（）A. I = U/RB. U = IRC. R = U/ID. I = U * R3. 交流电路中，电感元件的阻抗与频率的关系是：（）A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率成反比4. 三相电路中，星形连接的线电压与相电压的关系是：（）A. 线电压等于相电压B. 线电压是相电压的√3倍C. 相电压是线电压的√3倍D. 线电压与相电压无关5. 变压器的工作原理是：（）A. 电磁感应B. 电磁转换C. 电磁感应和电磁转换D. 以上都不是6. 直流电动机的工作原理是：（）A. 电磁感应B. 电磁转换C. 电磁感应和电磁转换D. 以上都不是7. 测量电阻时，应使用：（）A. 电压表B. 电流表C. 万用表D. 钳形电流表8. 电路中，开关应串联在电路中，其作用是：（）A. 保护电路B. 控制电路的通断C. 改变电路的电阻D. 测量电路的电流9. 电路中的短路是指：（）A. 电路中电流过大B. 电路中电压过大C. 电路中电阻过小D. 电路中电阻过大10. 电路中的开路是指：（）A. 电路中电流过大B. 电路中电压过大C. 电路中电阻过小D. 电路中电阻过大二、填空题（每题2分，共20分）1. 电路由电源、________、________和________组成。
2. 电路的状态有________、________和________三种。
3. 电路中的负载是指________，它消耗电能。
4. 电路中的开路是指电路中________，导致电流无法流动。
5. 电路中的短路是指电路中________，导致电流过大。
6. 电路中的串联是指电路元件首尾相接，________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

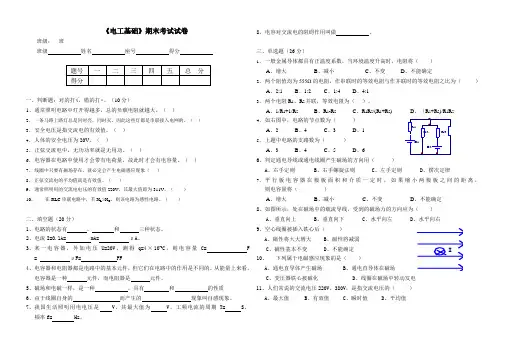

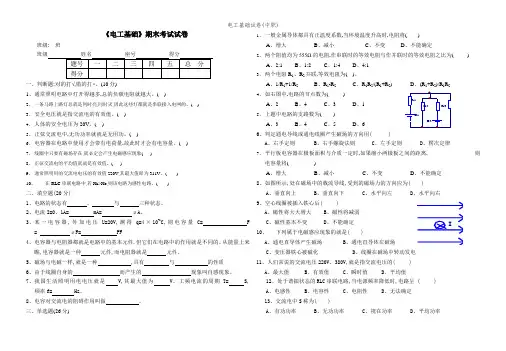

《电工基础》期末考试试卷
班级： 班
班级 姓名 座号 得分
一、判断题：对的打√，错的打×。
（10分）
1、通常照明电路中灯开得越多，总的负载电阻就越大。
（ ）
2、 一条马路上路灯总是同时亮，同时灭，因此这些灯都是串联接入电网的。
（ ）
3、 安全电压是指交流电的有效值。
（ ）
4、 人体的安全电压为20V 。
（ ）
5、 正弦交流电中，无功功率就是无用功。
（ ）
6、 电容器在电路中使用才会带有电荷量，故此时才会有电容量。
（ ）
7、 线圈中只要有磁场存在，就必定会产生电磁感应现象（ ）
8、 正弦交流电的平均值就是有效值。
（ ）
9、 通常照明用的交流电电压的有效值220V ，其最大值即为311V 。
（ ） 10、
在RLC 串联电路中，若X L >X C ，则该电路为感性电路。
（ ）
二、填空题（20分）
1、电路的状态有 、 和 三种状态。
2、电流I=0.1A= mA= μA 。
3、某一电容器，外加电压U=20V ，测得q=4×10-8C ，则电容量C= F = μF= PF
4、电容器和电阻器都是电路中的基本元件，但它们在电路中的作用是不同的。
从能量上来看，电容器是一种 元件，而电阻器是 元件。
5、磁场和电磁一样，是一种 ，具有 和 的性质
6、由于线圈自身的 而产生的 现象叫自感现象。
7、我国生活照明用电电压是 V ，其最大值为 V 。
工频电流的周期T= S ， 频率f= Hz 。
8、电容对交流电的阻碍作用叫做 。
三、单选题（26分）
1、 一般金属导体都具有正温度系数，当环境温度升高时，电阻将（ ）
A 、增大
B 、减小
C 、不变
D 、不能确定
2、 两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（ ）
A 、2:1
B 、1:2
C 、 1:4
D 、4:1
3、 两个电阻R 1、R 2并联，等效电阻为（ ）。
A 、1/R 1+1/R 2
B 、R 1-R 2
C 、R 1R 2/(R 1+R 2)
4、
如右图中，电路的节点数为（
） A 、2
B 、4
C 、3
D 、1
5、 上题中电路的支路数为（
） A 、3 B 、4 C 、5
D 、6
6、判定通电导线或通电线圈产生磁场的方向用（ ） A 、右手定则
B 、右手螺旋法则
C 、左手定则
D 、楞次定律
7、 平行板电容器在极板面积和介质一定时，如果缩小两极板之间的距离，
则电容量将（ ）
A 、增大
B 、减小
C 、不变
D 、不能确定
8、如图所示，处在磁场中的载流导线，受到的磁场力的方向应为（ ）
A 、垂直向上
B 、垂直向下
C 、水平向左
D 、水平向右
9、空心线圈被插入铁心后（ ） A 、磁性将大大增大
B 、磁性将减弱
C 、磁性基本不变
D 、不能确定 10、
下列属于电磁感应现象的是（ ）
A 、通电直导体产生磁场
B 、通电直导体在磁场
C 、变压器铁心被磁化
D 、线圈在磁场中转动发电
11、人们常说的交流电压220V 、380V ，是指交流电压的（ ） A 、最大值
B 、有效值
C 、瞬时值
D 、平均值
12、处于谐振状态的RLC 串联电路，当电源频率降低时，电路呈 （ ）
A 、电感性
B 、电容性
C 、电阻性
D 、无法确定
13、交流电中S 称为（ ）
A 、有功功率
B 、无功功率
C 、视在功率
D 、平均功率
四、问答与计算题（13分）
1. 李某有一台式电脑，但每次在使用过程中，手碰到机箱外壳时，手都感到一阵麻痹。
这是什么原因？如何解决？（6分）
2、海尔兄弟们的铁船被一座磁性极强的小岛吸住，启动船也无法离开小岛。
船上有一些电线
及若干蓄电池，要想将船驶离小岛，可采用什么方法？如何操作？这运用了什么原理？（6分）
3、下列电路图（图1（a ）、（b ）），R 1=R 2=R 3=2Ω，求等效电阻R ab 的值 。
（6分）
（1）
（2）
4、一个正弦交流电的频率是50Hz,有效值是10A,初相是3
，写出它的瞬时值表达式。
（5分）
五、作图题。
（19分） 1、画出日光灯电路图。
（5分）
2、画出生活中三相四线制电路图。
（7分）
3、根据串联电路的特点，如何应用电压表、一个定值电阻、电源、开关盒导线去测定一个未知电阻的阻值？画出实验电路并简要说明实验步骤。
（10分）
R1R2R3
a
b。
