30m预应力箱梁钢绞线伸长量计算根据规范要求ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]式中：P—预应力筋张拉端拉力（N）X—从张拉端至计算截面的孔道长度（m）L—预应力筋长度（mm）θ—从张拉端至计算截面曲线孔道部份切线的夹角之和（rad）K—孔道每延米局部偏差对磨擦的影响系数µ—预应力筋与孔道壁的磨擦系数Ep—预应力筋的弹性横量（N/mm2）Ap—预应力筋的截面面积（mm2）根据通用图：K=0.0025 1/米µ=0.2（一）、正弯矩钢束理论伸长量计算中跨梁：N1束钢绞线伸长量P=195.3KN L=29.47米X=29.47米θ=0.262（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=19.8cmN2束钢绞线伸长量P=195.3KN L=29.53米X=29.53米θ=0.262（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=19.8cmN3束钢绞线伸长量P=195.3KN L=29.6米X=29.6米θ=0.262（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=19.9cmN4束钢绞线伸长量P=195.3KN L=29.35米X=29.35米θ=0.0489（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=20.1cm边跨梁：N1束钢绞线伸长量P=195.3KN L=29.58米X=29.58米θ=0.262（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=19.9cmN2束钢绞线伸长量P=195.3KN L=29.6米X=29.6米θ=0.262（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=19.9cmN3束钢绞线伸长量P=195.3KN L=29.62米X=29.62米θ=0.262（rad） K=0.0025µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=19.9cmN4束钢绞线伸长量P=195.3KN L=29.47米X=29.47米θ=0.0489（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=20.2cm（二）、负弯矩钢束理论伸长量计算1、T1束理论伸长量计算：P=195.3KN L=8.99米X=8.99米θ=0.0899（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=6.3cm2、T2束理论伸长量计算：P=195.3KN L=15.99米X=15.99米θ=0.0899（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=11.1cm3、T3束理论伸长量计算：P=195.3KN L=15.99米X=15.99米θ=0.0899（rad） K=0.0025 µ=0.2 Ep=195000 （N/mm2） Ap=140（mm2）ΔL=P×L[1-e-(kx+μθ)]/[Ap×Ep(kx+μθ)]ΔL=11.1cm（三）油表压力值计算;(例)1、用最小二乘法求油泵压力值与张拉力的线性回归方程：y=bx+a 千金顶标定报告1a=(∑y-b*∑x)/n=0.464r=0.9998相关系数r=0.9998非常接近r=1,说明该设备可靠性能良好。
预应力钢绞线伸长量计算实例
预应力钢绞线伸长量计算实例预应力钢绞线是一种用于加固混凝土结构的材料，通过施加预先设计的张力，使钢绞线对混凝土施加压力，提高混凝土的承载能力和抗裂性能。
在预应力构件的设计和施工过程中，准确计算钢绞线的伸长量是非常重要的。
我们需要了解一些基本的概念。
预应力钢绞线的伸长量是指在受到预应力张力作用下，钢绞线的长度增加的量。
预应力钢绞线的伸长量可以通过以下公式来计算：伸长量 = 张力 / 弹性模量 * 截面积 * 长度其中，张力是施加在钢绞线上的预应力力值，弹性模量是钢绞线的材料特性，截面积是钢绞线的横截面积，长度是钢绞线的实际长度。
接下来，我们通过一个实例来说明如何计算预应力钢绞线的伸长量。
假设有一根直径为12.7mm的预应力钢绞线，长度为10m，材料的弹性模量为200 GPa，施加在钢绞线上的预应力为200 kN。
我们需要将钢绞线的直径转换为截面积。
钢绞线的截面积可以通过以下公式计算：截面积= π * (直径/2)^2将直径12.7mm代入公式中，我们可以计算出钢绞线的截面积为：截面积 = 3.14 * (12.7/2)^2 = 127.67 mm^2接下来，我们可以使用上述公式计算钢绞线的伸长量：伸长量 = 200 kN / 200 GPa * 127.67 mm^2 * 10 m将单位进行换算，我们可以得到伸长量的结果：伸长量 = 1.27 mm因此，在给定的条件下，这根预应力钢绞线在受到200 kN的预应力作用下，其长度将增加1.27 mm。
需要注意的是，实际的预应力钢绞线在施加预应力后，可能会有一定的弛松现象，即伸长量会有所减少。
这是由于材料的松弛和损失等因素引起的。
因此，在实际工程中，应该根据具体的材料特性和工程要求进行综合考虑和计算。
总结起来，预应力钢绞线的伸长量是通过施加预应力张力，使钢绞线受压变形而产生的。
通过计算预应力钢绞线的伸长量，可以帮助工程师准确设计和施工预应力构件，确保其安全可靠地工作。
预应力钢绞线计算程序(最终)
0
简化计算法
L(m)
θ (rad)
kx
0
分段十四
e
( kx )
Δ L13= 0
伸长量 精确计算法
0
简化计算法
L(m)
θ (rad)
kx
0
分段十五
e ( kx )
终点力(KN) 1 146.821141 终点力(KN) 1 146.821141 终点力(KN) 1 146.821141 终点力(KN) 1 146.821141 终点力(KN) 1 146.821141 终点力(KN) 1 146.821141 终点力(KN) 1 146.821141 终点力(KN) 1 146.821141 终点力(KN) 1 146.821141 终点力(KN) 1 146.821141 终点力(KN) 1 146.821141 终点力(KN) 1 146.821141 计算结果
伸长量 精确计算法
0
简化计算法
L(m)
θ (rad)
kx
0
e
( kx )
Δ L25= 0
0
总伸长量(mm) Δ L=
8248.41
8844.71
说明:
为 数 据 输 入 区域 为最终结果显示区域
此程序同样适用于连续梁预应力钢绞线张拉计算, 张拉钢绞线对称布置为U形或者波纹形，不影响计算结果。
伸长量 精确计算法
0
简化计算法
L(m)
θ (rad)
kx
0
分段二十一
e
( kx )
Δ L20= 0
伸长量 精确计算法
0
简化计算法
L(m)
θ (rad)

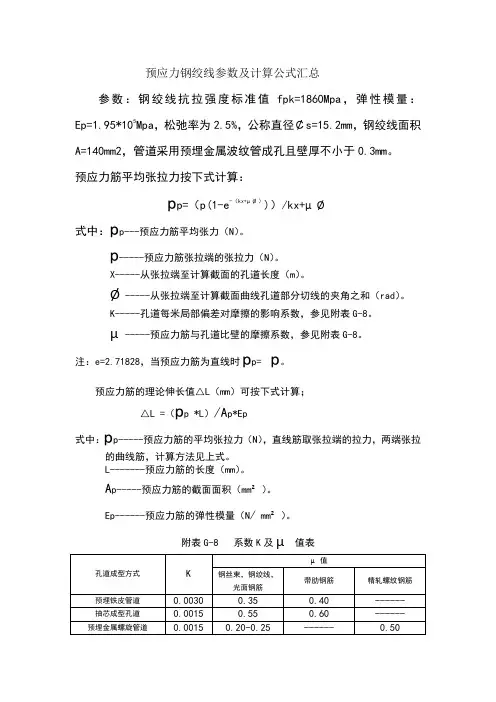

预应力钢绞线参数及计算公式汇总
预应力钢绞线参数及计算公式汇总参数：钢绞线抗拉强度标准值fpk=1860Mpa，弹性模量：Ep=1.95*105Mpa，松弛率为2.5%，公称直径￠s=15.2mm，钢绞线面积A=140mm2，管道采用预埋金属波纹管成孔且壁厚不小于0.3mm。
预应力筋平均张拉力按下式计算：p p=（p(1-e-（kx+µØ）)）/kx+µØ式中：p p---预应力筋平均张力（N）。
p-----预应力筋张拉端的张拉力（N）。
X-----从张拉端至计算截面的孔道长度（m）。
Ø-----从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）。
K-----孔道每米局部偏差对摩擦的影响系数，参见附表G-8。
µ-----预应力筋与孔道比壁的摩擦系数，参见附表G-8。
注：e=2.71828，当预应力筋为直线时p p= p。
预应力筋的理论伸长值△L（mm）可按下式计算；△L =（p p *L）/A p*Ep式中：p p-----预应力筋的平均张拉力（N），直线筋取张拉端的拉力，两端张拉的曲线筋，计算方法见上式。
L-------预应力筋的长度（mm）。
A p-----预应力筋的截面面积（mm²）。
Ep------预应力筋的弹性模量（N/ mm²）。
附表G-8 系数K及µ值表注意事项：预应力筋张拉时，应先调整到初应力σ0该初应力宜为张拉控制应力σcom的10%~15%。
伸长值应从初应力时开始量测。
力筋的实际伸长值除量测的伸长值外，必须加上初应力以下的推算伸长值。
对后张法构件，在张拉过程中产生的弹性压缩值一般可省略。
预应力张拉实际伸长值△L（mm）=△L1+△L2式中：△L1-从预应力至最大张拉应力间的实测伸长值（mm）△L2-初应力以下的推算伸长值(MM)，可采用相邻级的伸长值。
（资料素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
预应力钢绞线的计算方法
预应力钢绞线的计算方法一、概念1、根（或丝）：指一根钢丝；2、股：指由几根钢丝组成一股钢绞线；3、束：预应力构件截面中见到的钢绞线束数量，每一束配两个锚具；4、束长：一次张拉的长度；5、每吨XX束：指在标准张拉长度内，每吨钢绞线折合成多少束；所以说它不一定是整数。
二、钢绞线规格1、15Φs15.2表示什么意思？解释：Φs 表示钢绞线，15表示15孔的群锚，即一个孔道中同时布设15根钢绞线；15.2是钢绞线的规格，表明采用公称直径15.2mm。
2、17-Φj15.2中17表示什么？15.2表示什么？解释：17表示一束钢绞线里面有17根；15.2表示钢绞线的直径，钢绞线每延米直接可以查到不用计算。
3、钢绞线5Φs15.2(S是上角标)，锚具BM15-5，各个数表达什么意思？解释：5Φs15.2是5组公称直径为15.2的钢绞线，它的理论重量是每米1.101Kg。
锚具BM15是一种扁锚的型号，-5表示5孔。
4、预应力钢绞线2-6Φs15.2表示什么意思?解释：2代表有粘结预应力孔道数，6代表每孔的根数,15.2代表预应力筋直径。
三、钢绞线重量计算1、2、钢绞线理论重量怎么计算?计算公式：单根直径（毫米）的平方*0.785*根数*1.0186（绞入系数）*7.8单位为：公斤/公里四、关于钢绞线定额的选择与调整：1、束长、孔数要符合设计或施工方案的实际张拉长度和锚具孔数；2、计算设计钢绞线的束数：图纸给定的重量/长度=束数，根据计算的束数套用相近的定额，如果计算的束数与定额的束数不同时，则需要进行定额调整；3、每吨束数要调整为设计图纸给定的束数，例如：设计某根钢绞线长16m，采用直径=15.24mm（7Φ5）的钢绞线及7孔锚具，钢绞线单位重量为1.102Kg/m，则：1000Kg/（7*16*1.102）=8.102束，套用定额4068022（钢绞线束长20m7孔每t11.65束），11.65-8.102=3.448束，故需将定额调整为：4068022-4068023*3.448；4、X大桥箱梁纵向预应力钢绞线为φ15.24-19，即每束19股，每股7丝，共240束。
预应力钢绞线理论伸长值精确计算实例
预应力钢绞线理论伸长值精确计算实例预应力钢绞线理论伸长值计算结果连续端△L N1= 142.46㎜(142.46÷2=71.23㎜)△L N2= 142.28㎜(142.28÷2=71.14㎜)△L N3= 142.12㎜(142.12÷2=71.06㎜)非连续端△L N1= 142.64㎜(142.64÷2=71.32㎜)△L N2= 142.28㎜(142.28÷2=71.14㎜)△L N3=142.8㎜(142.8÷2=71.4㎜)预应力钢绞线理论伸长值计算书计算依据：根据设计图纸及《钢绞线试验检测报告》，由《桥规》129页公式计算而得出结果：PpL公式：△L=———————ApEp式中：Pp———钢绞线的平均张拉应力（N）直线筋取张拉端的拉力。
L———钢绞线的长度（mm）。
Ap———钢绞线的截面面积（m㎡）。
Ep———钢绞线的弹性模量（N/ m㎡）, 根据《钢绞线试验检测报告》取197800(N)。
其中：Pp值(直线筋取张拉端的张拉力)，根据《桥规》339页计算而得：Pcon [1—e－(kx+μθ)]公式:Pp=—————————————Kx + μθ式中：Pcon ———钢绞线张拉端的张拉力（N）。
x———从张拉端至计算截面的孔道长度（m）。
θ———从张拉端计算截面曲线孔道部分切线的夹角之和（rad），因为1（rad）=π/ 180°，所以计算弧度角=θ×π/180。
K———孔道每米局部偏差对摩擦系数，由施工规范提供为K=0.0015。
μ———钢绞线与孔道壁的摩擦系数，由施工规范提供为u=0.25。
e———自然对数的底≈2.7182548，常用数学符号。
第一步：先计算正弯矩钢绞线的平均张拉应力和理论伸长值。
一、连续段箱梁的计算A、先计算N1钢绞线。
N1为3束钢绞线，下料长度为20.90m。
1、将N1钢绞线分成三段：AB——直线段，BC——曲线段，CD——直线段2、已知CD段=1.669m（由图纸查得），求AB和BC段长度。
预应力钢绞线实际伸长量计算方法
预应力钢绞线实际伸长量计算方法1、以钢绞线在预应力管道内的长度计算理论伸长量ΔL理为基准时：（1）当采用“行程法”测量伸长量：L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度-ΔL工具锚–ΔL工作锚⑺ L实——钢绞线实际伸长量；L20%——张拉应力为20%б0时，梁段两端千斤顶活塞行程之和；L100%——张拉应力为100%б0时，梁段两端千斤顶活塞行程之和；L10%——张拉应力为10%б0时（即初张应力，规范推荐可取10%-25%），梁段两端千斤顶活塞行程之和；ΔL工作长度——梁段两端千斤顶内钢绞线的无阻伸长量；取理论计算值；ΔL工作锚——梁段两端锚具压缩及钢绞线回缩量；取工艺试验实测值；ΔL工具锚——梁段两端锚具压缩及钢绞线回缩量；取实测值；（2）当采用“直接法”测量伸长量：L实=[（L100%-L10%）+（L20%-L10%）] –ΔL工作长度–ΔL工作锚控制应力*钢绞线截面积*钢绞线的根数=张拉力根据千斤顶和油表的检测报告中的校正方程计算出油表读数即可。
注意：有的需要超张拉来抵消预应力损失，在控制应力中乘以系数即可。
预应力钢绞线伸长量计算方法预应力钢绞线张拉理论伸长量计算公式ΔL＝（PpL）/（ApEp）式中：Pp――预应力筋的平均张拉力（N）L――预应力筋的长度（mm）Ap――预应力筋的截面面积（mm2）Ep――预应力筋的弹性模量（N／mm2）Pp＝P（1－e-(kx+μθ)）／（kx＋μθ）式中：Pp――预应力筋平均张拉力（N）P――预应力筋张拉端的张拉力（N）x――从张拉端至计算截面的孔道长度（m）θ――从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k――孔道每米局部偏差对摩擦的影响系数μ――预应力筋与孔道壁的摩擦系数1、预应力钢绞线张拉实际伸长量ΔL，应建立在初应力后开台量测，测得伸长值还应加上初应力的推算值。
ΔL=ΔL1+ΔL2式中ΔL1从初应力到最大张拉力间的最大伸长值ΔL2初应力以下的推算值关于初应力的取值一般可取张拉控制应力的10—25%。
预应力钢绞线理论伸长值计算方法 zxz
一、后张法预应力筋实测伸长值计算 后张法预应力筋伸长值应从张拉至初拉力时开始测量，实际伸长值可按下式计算：4321--+=L L L L L A ∆∆∆∆∆ 式中：1L ∆ —从初张拉力至最大张拉力间千斤顶活塞实测伸长值；2L ∆ —初张拉力下的推算伸长值；3L ∆ —两端工具夹片的实测回缩值； 3L ∆ —其他需扣除的压缩值；二、后张法预应力筋理论伸长值计算 预应力筋理论伸长值应根据预应力筋受力状态分段计算。
预应力筋理论伸长值B L ∆可按下式精确计算：65+=L L L B ∆∆∆式中：5L ∆—工作锚间预应力筋理论伸长值；6L ∆—工作锚至工具锚间预应力筋理论伸长值； 设计图纸中给出理论伸长值仅为5L ∆。
1、工作锚间预应力筋理论伸长值对于任意直线预应力筋或由多段曲线和直线组合的预应力筋，工作锚与工作锚之间预应力筋理论伸长值可根据预应力筋布置形式，分段计算出各段理论伸长值，然后各段叠加得出总理论伸长值，分段方法详见图1，各段理论伸长值（单位mm ）按“公式一”计算：AyEyx P L i i i =5∆ （公式一） 其中：Ay —预应力筋截面面积，单位mm 2；Ey —预应力筋实测弹性模量，单位N/mm 2。
x i —各段预应力筋计算长度（曲线段取弧长，不可取投影长度），单位mm ；i P —各分段平均张拉力，单位N ，按“公式二”计算。
i i )x (i i x e P P i i μθμθ+-1⨯=+-k k （公式二）式中：Pi —预应力筋张拉端张拉力，单位N ；x i —各段预应力筋计算长度（曲线段取弧长，不可取投影长度），单位m ；θi —预应力筋的曲线孔道切线夹角，单位为弧度（计算时注意转换），对于直线段取θi=0；e —常数，取2.718281828计算；k i —实测管道每米局部偏差对摩擦的影响系数，μ—实测预应力筋与管道壁间的摩擦系数。
k i 及μ值当设计提供取值时可采用设计提供数值，设计未提供也未进行实际测定时，可参照附表1中取值计算。
