电站锅炉系统结构及生产过程流程图
电站锅炉系统结构及生产过程流程图26354
膜式水冷壁给料口 17.09.2020
水冷壁折烟角 水冷壁集箱
精选ppt
16
水冷壁磨损
17.09.2020
精选ppt
17
（2）过热器受热面和再热器受热面
过热受热面有过热器和再热器 ①过热器和再热器的作用
将饱和蒸汽或低温蒸汽加热成为达到合格 温度的过热蒸汽 ②按传热方式分类： 对流过热器； 半辐射式过热器（即屏式过热器）； 辐射式过热器。
电站锅炉系统结构
17.09.2020
精选ppt
1
锅炉由本体设备、辅助 设备和附件等购成。 锅炉本体设备由“锅” 和“炉”两部分组成。
17.09.2020
精选ppt
2
17.09.2020
精选ppt
3
17.09.2020
精选ppt
4
17.09.2020
精选ppt
5
17.09.2020
精选ppt
空气预热器是利用烟气的热量来加热燃烧所需空气的 热交换设备
作用：在烟气温度最低的区域回收了烟气的热量；提 高了锅炉效率；同时预热空气强化了着火燃烧过程
分类：按照换热方式，空气预热器分为传热式和蓄热 式
17.09.2020
精选ppt
32
管式空气预热器
17.09.2020
精选ppt
33
1－转子；2－轴；3－齿条；4－齿轮 ；5－烟气入口； 6－烟气出口；7 －空气人口；8－空气出口；9－隔板 ；10－过渡区；11－密封
17.09.2020
精选ppt
23
工业锅炉过热器型式
17.09.2020
精选ppt
24
辐射过热器结构： 与水冷壁相同；辐射过热器为低温受热面，较低温度蒸汽流 过，改善管子工作条件。
火电厂生产过程--锅炉设备(PPT34张)
•
85、有梦就去追，没死就别停。
•
86、今天不为学习买单，未来就为贫穷买单。
•
87、因为一无所有这才是拼下去的理由。
•
88、只要我还有梦，就会看到彩虹!
•
89、你既认准这残酷，但我们还是必须往下走。
三、四种锅炉比较
4. 直流锅炉 直流锅炉是指靠
给水泵压力，使给水 顺序通过省煤器、蒸 发受热面(水冷壁)、过 热器并全部变为过热 水蒸气的锅炉。
锅炉型号
┌流量 ┌过热器出口温度 如: HG670/13.7—540/540—7
└压力 └再热器出口温度
HG----哈尔滨锅炉厂； DG----东方锅炉厂； SG---上海锅炉厂； WG---武汉锅炉厂； BG---北京锅炉厂
锅炉本体部分——直流炉的汽水系统
汽包炉
锅炉的辅助设备
1) 送风机 2) 引风机 3) 排粉机 4) 给煤机 5) 磨煤机 6) 粗粉分离器 7) 细粉分离器 8) 煤粉仓 9) 给粉机
储存式制粉系统
锅炉的辅助设备
锅炉的辅助设备
转速的影响：
锅炉的辅助设备
二、锅炉的运行
1. 锅炉中燃料的燃烧 燃煤的燃烧方法有多种，目前电厂所采用
61、宁可笑着流泪，绝不哭着后悔。
•
62、觉得自己做得到和做不到，只在一念之间。
•
63、跌倒，撞墙，一败涂地，都不用害怕，年轻叫你勇敢。
•
64、做最好的今天，回顾最好的昨天，迎接最美好的明天。
•
65、每件事情都必须有一个期限，否则，大多数人都会有多少时间就花掉多少时间。
•
66、当你被压力压得透不过气来的时候，记住，碳正是因为压力而变成闪耀的钻石。
•
锅炉设备及汽水流程(配图片)
锅炉设备及汽水流程锅炉设备介绍：1、钢结构：整个锅炉设备全部由钢结构支撑，悬吊在大板梁上，由于整个受热面系统的热胀冷缩，因此将水冷壁、过热器、再热器、省煤器等受热面设备通过吊挂装置全部悬挂在大板梁上，以保证整个锅炉能向上向下自然膨胀。
钢结构：一般材质为Q235A或Q235B，它是由几根大的钢柱和梁，还有斜撑构成。
钢结构设备到货为散件，钢结构到现场后由现场组合安装，钢结构的连接方式有焊接和螺栓连接，螺栓一般采用高强度螺栓。
采用螺栓连接的钢结构，在安装调整初期，要求每一层安装时需用临时普通螺栓初紧固，待调整和验收完毕，才能用高强度螺栓紧固，在钢架验收时候要对高强度螺栓的紧固度进行检查。
锅炉基础锅炉钢结构安装锅炉钢结构锅炉钢结构高强螺栓锅炉大板梁锅炉钢架锅炉钢架地面准备锅炉钢结构（注意剪力槽钢，与土建对应必须留有足够的剪力槽）锅炉吊挂装置，受热面设备全部吊挂在大板梁上2、水冷壁：炉膛四周由膜式管道密封组成，形成一个方体中空炉膛，由刚性梁连接形成方形整体，通过吊挂装置悬吊在大板梁上，保证向上和向下受热自然膨胀，前后左右膨胀由导向装置限制；接受炉膛火焰的直接辐射传热，水在水冷壁里经过加热至水沸腾，形成水与蒸汽的混合体，产生饱和蒸汽，最上端由上集箱连接，上端通过上集箱与锅筒连通，最下端由下集箱连接，最下端与下降管连通，同时也与锅筒连通。
水冷壁：一般材质为20G。
为保证炉膛燃烧后的热量能完全被水冷壁管内的水吸收，因此必须将炉膛密封起来，在安装水冷壁时候将管屏与管屏之间密封焊接起来保证密封形成密闭炉膛。
在水冷壁的外面为了防止热量损失及防止烫伤所以在水冷壁的外面设置了保温棉及耐火砖，保证热量损失。
查水冷壁地面组合水冷壁地面组合检查后吊装锅炉水冷壁安装水冷壁对口焊接锅炉水冷壁焊接及刚性梁安装下部水冷壁及水冷壁刚性梁水冷壁上集箱安装3、锅筒(汽包)：圆筒形的筒体，通过吊挂装置悬挂安装在大板梁上，在炉膛的上部，与省煤器、过热器、水冷壁直接连通，在锅筒里起着汽水分离、沉淀、保证自然循环的压头、加药、排污等作用。
电站锅炉系统结构及生产过程流程图36356
主要由受热面组成。
30.09.2020
精选
7
30.09.2020
锅内设备
① 汽包：存放工质和产生合格要求的 饱和蒸汽
② 水冷壁：位于炉膛的四壁，吸收辐 射热，使水受热蒸发，保护炉墙。
③ 过热器.：加热饱和蒸汽至过热蒸汽， 供给高压缸
30.09.2020
精选
13
（1）水冷壁
锅炉炉墙四周，辐射换热蒸发受热面。 水冷壁的作用： ①强化传热，节省金属消耗量； ②形成炉墙，起保护炉墙作用； ③能有效地防止炉壁结渣。 受热面联箱：为分配流体的装置。
30.09.2020
精选
14
30.09.2020
精选
ቤተ መጻሕፍቲ ባይዱ
15
膜式水冷壁销钉焊
膜式水冷壁给料口 30.09.2020
精选
10
锅炉的辅助设备
30.09.2020
➢ 给水设备：包括给水泵、管道阀门等
➢ 通风设备：送风机、引风机、烟风道、 烟囱等
➢ 制粉设备：原煤仓、给煤机、磨煤机、 粗粉分离器、细粉分离器和排粉风机
➢ 除尘设备：分离除去烟气中的飞灰颗粒， 减轻飞灰对环境的污染和对引风机的磨 损。
➢ 除灰设备：除去锅炉底部的大渣和除尘 器分离下来的细灰
水冷壁折烟角 水冷壁集箱
精选
16
水冷壁磨损
30.09.2020
精选
17
（2）过热器受热面和再热器受热面
过热受热面有过热器和再热器 ①过热器和再热器的作用
将饱和蒸汽或低温蒸汽加热成为达到合格 温度的过热蒸汽 ②按传热方式分类： 对流过热器； 半辐射式过热器（即屏式过热器）； 辐射式过热器。

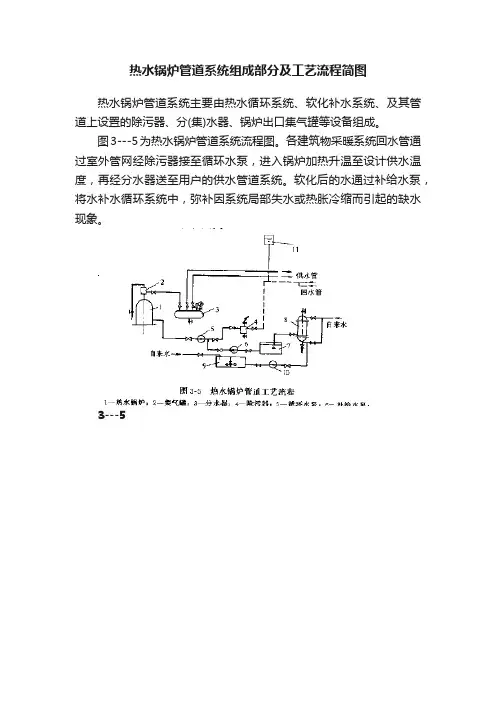

热水锅炉管道系统组成部分及工艺流程简图
热水锅炉管道系统组成部分及工艺流程简图
热水锅炉管道系统主要由热水循环系统、软化补水系统、及其管道上设置的除污器、分(集)水器、锅炉出口集气罐等设备组成。
图3---5为热水锅炉管道系统流程图。
各建筑物采暖系统回水管通过室外管网经除污器接至循环水泵，进入锅炉加热升温至设计供水温度，再经分水器送至用户的供水管道系统。
软化后的水通过补给水泵，将水补水循环系统中，弥补因系统局部失水或热胀冷缩而引起的缺水现象。
3---5。
火电厂生产过程示意图
高温高压蒸汽→汽轮机汽缸→转子高速旋转→发电机转子旋转→ 磁场切割定子绕组→感应电动势→电能→变压器和输电线→电网
低温低压蒸汽→凝结器→凝结水→加热器→水泵→锅炉
火力发电厂生产流程示意图
示 意 图
锅 炉 及 其 辅 助 设 备
汽 轮 机 及 其 辅 助 设 备
发 电 机 及 其 电 膛内燃烧→放出热量→受热面内水加热
煤粉→炉膛内燃烧→放出热量→受热面内水加热
煤粉→炉膛内燃烧→放出热量→受热面内水加热→过热蒸汽
过热蒸汽→主蒸汽管道→高压汽缸→再热管道→再热器→中低压缸
锅炉控制系统原理图框图和流程图精编版
……………………………………………………………最新资料推荐…………………………………………………基于PLC的锅炉控制系统设计
上位炉膛温汽包水A/PL转过热器温炉膛压炉排变频引风变频给水变频鼓风变频器炉排电机引凤电机水泵电机鼓风电机
整体设计
锅炉控制系统CAD原理图
1
……………………………………………………………最新资料推荐…………………………………………………实际测量温度
值
2
……………………………………………………………最新资料推荐…………………………………………………
过热器出口蒸汽温度串级控制系统
3
……………………………………………………………最新资料推荐…………………………………………………
开机处P和过热蒸汽温度送
锅炉系统流程图设计4
……………………………………………………………最新资料推荐…………………………………………………
初始化
程序流程图炉膛温度控制PLC 5
……………………………………………………………最新资料推荐…………………………………………………
N
程序流程图设计汽包三冲量PLC 6
……………………………………………………………最新资料推荐…………………………………………………
编程流程图设计炉膛负压PLC 7
……………………………………………………………最新资料推荐…………………………………………………
编程流程设计上下位机通信PLC 8。
电站锅炉系统结构及生产过程流程图
⑤ 省煤器：提高锅炉效率，降低锅炉
的排烟温度，节约燃料
2020/11/28
电站锅炉系统结构及生产过程流程图
“炉”
u 即燃烧系统，其任务是使燃料在其内部快 速、稳定、完全地燃烧，放出热量，产生 高温火焰和烟气。
u 燃烧系统主要由炉膛、燃烧器、空气预热 器和烟道等组成。
2020/11/28
电站锅炉系统结构及生产过程流程图
u 汽包中设有蒸汽净化装置，它可保证蒸汽品质
u 汽包上还装有压力表、水位计和安全阀等，从 而保证锅炉的安全工作。
2020/11/28
电站锅炉系统结构及生产过程流程图
（2）下降管
2020/11/28
电站锅炉系统结构及生产过程流程图
（3）联箱
2020/11/28
电站锅炉系统结构及生产过程流程图
2020/11/28
2020/11/28
电站锅炉系统结构及生产过程流程图
水循环系统部件
(1）汽包
2020/11/28
电站锅炉系统结构及生产过程流程图
汽包特点
u 汽包是锅炉的加热、蒸发、过热三个过程的连 接枢纽。汽包中存有一定的汽、水，因而它有 一定的蓄热能力。
u 在负荷变化时起蓄热器和蓄水器的作用，可以 减缓汽压变化的速度。
2020/11/28
电站锅炉系统结构及生产过程流程图
电厂锅炉平衡通风系统
2020/11/28
•送风机向锅 炉送入燃料 燃烧需要的 新鲜空气； 引风机将燃 烧后的烟气 吸出并送往 烟囱，排入 大气。
二、锅炉汽水系统及其设备
➢汽水系统是指给水和蒸汽流经的设备及其
管道所组成的系统。
➢汽水系统及其设备的连接情况如下图所示
2020/11/28
