高低压电气设备分类

高低压电气设备分类高低压电气设备是指根据工作电压的不同，将电气设备分为高压电气设备和低压电气设备两大类。

这两类电气设备在工业生产中起到了至关重要的作用，能够保障电力系统的正常运行，同时也对人身安全起到了保护作用。

下面将分别对高低压电气设备进行分类和介绍。

一、高压电气设备1. 输电设备输电设备是将发电厂产生的高压电能通过输电线路传输到各个用电地点的设备。

其中包括变压器、电缆、隔离开关等。

变压器是将发电厂产生的高压电能通过变压作用转换成适用于输电线路的电压的设备。

电缆是将电能从变压器传输到用户的设备，能够在地下或地上进行布设。

隔离开关则用于控制输电线路的通断，保障电力系统的安全运行。

2. 开关设备开关设备用于控制和保护电力系统的设备。

其中包括断路器、负荷开关、隔离开关等。

断路器是用于在电路中断开电流的设备，具有很高的断开能力，能够保护电路和设备不受过载或短路的损坏。

负荷开关用于控制和分配电能，能够根据需要将电能引导到不同的用电设备上。

隔离开关则用于隔离电源和负载，用于维护和检修电力系统。

3. 保护设备保护设备用于监测电力系统的运行状态，一旦发生故障能够迅速切除故障电路，保护电力设备和人身安全。

保护设备包括过电流保护、接地保护、过压保护等。

过电流保护用于监测电流的大小，一旦电流超过额定值，能够迅速切断电路。

接地保护用于监测电力设备是否发生接地故障，一旦发生接地故障，能够迅速切除故障电路。

过压保护用于监测电压的大小，一旦电压超过额定值，能够切断电路，保护设备不受损坏。

二、低压电气设备1. 配电设备配电设备用于将高压电能转换成适用于各个用电设备的低压电能。

其中包括低压变压器、配电柜、电力仪表等。

低压变压器是将高压电能通过变压作用转换成适用于低压用电设备的电压。

配电柜用于对电能进行分配和控制，能够将电能引导到不同的用电设备上。

电力仪表用于测量电能的大小和质量，能够提供给用户实际的用电信息。

2. 控制设备控制设备用于控制和调节电力系统的运行。

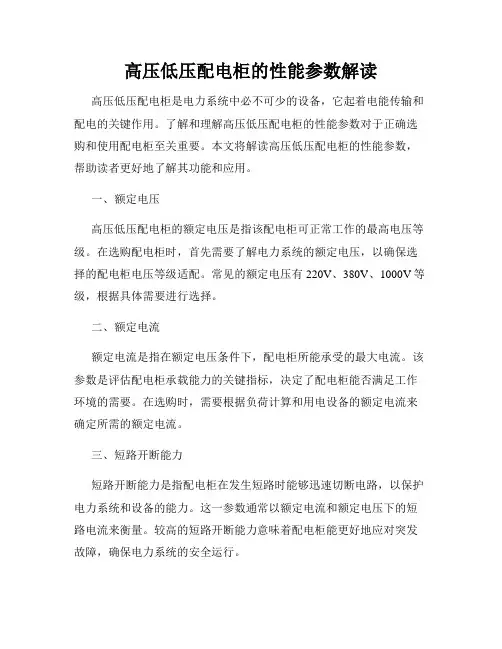

高压低压配电柜的性能参数解读

高压低压配电柜的性能参数解读高压低压配电柜是电力系统中必不可少的设备，它起着电能传输和配电的关键作用。

了解和理解高压低压配电柜的性能参数对于正确选购和使用配电柜至关重要。

本文将解读高压低压配电柜的性能参数，帮助读者更好地了解其功能和应用。

一、额定电压高压低压配电柜的额定电压是指该配电柜可正常工作的最高电压等级。

在选购配电柜时，首先需要了解电力系统的额定电压，以确保选择的配电柜电压等级适配。

常见的额定电压有220V、380V、1000V等级，根据具体需要进行选择。

二、额定电流额定电流是指在额定电压条件下，配电柜所能承受的最大电流。

该参数是评估配电柜承载能力的关键指标，决定了配电柜能否满足工作环境的需要。

在选购时，需要根据负荷计算和用电设备的额定电流来确定所需的额定电流。

三、短路开断能力短路开断能力是指配电柜在发生短路时能够迅速切断电路，以保护电力系统和设备的能力。

这一参数通常以额定电流和额定电压下的短路电流来衡量。

较高的短路开断能力意味着配电柜能更好地应对突发故障，确保电力系统的安全运行。

四、绝缘水平绝缘水平主要用于描述高压低压配电柜的电气绝缘性能。

它是指当配电柜在正常使用状态下，各回路之间、回路与外壳之间，以及接地点与外壳之间的绝缘性能。

较高的绝缘水平能够有效地防止电弧、漏电等故障，降低电气事故的发生率。

五、开关操作次数开关操作次数是指配电柜上开关能够正常运行的次数。

该参数反映了配电柜的可靠性和寿命。

一般情况下，需要选择能够承受较多操作次数的配电柜，以确保长期稳定的使用。

六、外形尺寸外形尺寸是指配电柜的长、宽、高等尺寸参数。

在选择配电柜时，需要根据实际安装环境的空间限制来确定合适的外形尺寸。

考虑到设备的安装、维修和运维，合适的尺寸可以提高工作效率和便利性。

总结：通过了解和解读以上性能参数，能够帮助我们更好地选择和使用高压低压配电柜。

在选购配电柜时，需要根据实际需求和电力系统的要求，综合考虑各项参数，并选择满足需求的配电柜。

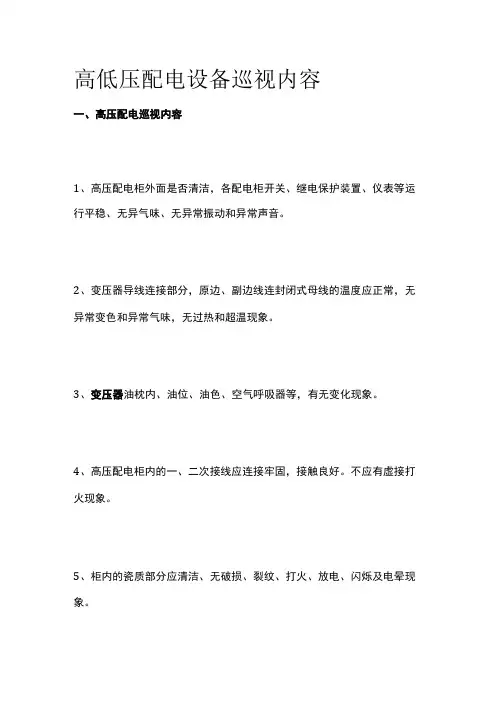

高低压配电设备巡视内容

高低压配电设备巡视内容一、高压配电巡视内容1、高压配电柜外面是否清洁，各配电柜开关、继电保护装置、仪表等运行平稳、无异气味、无异常振动和异常声音。

2、变压器导线连接部分，原边、副边线连封闭式母线的温度应正常，无异常变色和异常气味，无过热和超温现象。

3、变压器油枕内、油位、油色、空气呼吸器等，有无变化现象。

4、高压配电柜内的一、二次接线应连接牢固，接触良好。

不应有虚接打火现象。

5、柜内的瓷质部分应清洁、无破损、裂纹、打火、放电、闪烁及电晕现象。

6、柜内电流、压、互感器树脂部分应完好，无龟裂、破损、表面无积7、配电设备的指示仪表、计量仪表、音响信号装置应工作正常，显示数值正确，仪表、信号指示正常。

8、监视配电设备系统一、二次电流电压在正常范围之内。

9、设备巡视检查工作每班两次遇到特殊情况增加巡视。

10、直流屏设备的蓄电池单只电压,每星期五通过开关和仪表检测一次,检测情况有缺陷应及汇报所属领导，蓄电池外壳及接线部分应完好，无鼓肚、渗液、腐蚀和松动。

二.低压配电设备巡视检查内容1.主电路（铜排母线）、分路的刀开关、断路器连接部位固定螺丝，与仪表指示是否对应。

2、输出线路中各部位连接点有无热变色等现象。

3、在运行中三相负荷是否平衡、三相电压是否相同，检查车间4、负载电压降是否超出规定：5、各配电柜和电器内部，有无异声、异味；带灭弧罩的断路器，三相灭弧罩是否完整无缺；6、检查断路器、电磁铁芯吸合是否正常，有无线圈过热或噪声过大；7、母线绝缘夹有无损伤和歪斜，母线夹固定螺丝有无松脱；8、配电柜电器的表面是否清洁，接地连接是否正常良好；9、配电房各处门、窗是否完好，配电柜上门是否完整，雨天屋顶有无渗漏水现象；10、电力电容器外壳无鼓肚、渗液、电容切换接触器、导线连接点有无过热现象，熔断器、有否熔断、仪表指示是否与投入量相符。

IL配电房室内照明和应急灯是否正常,室内外安全通道是否保持畅通。

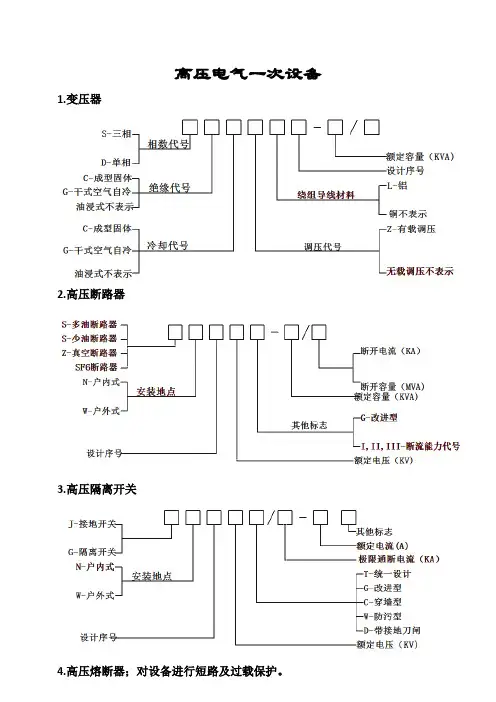

供配电高低压常用设备的型号意思

高压电气一次设备1.变压器
2.高压断路器
3.高压隔离开关
4.高压熔断器；对设备进行短路及过载保护。

5.高压电流互感器：二次侧不容许接入开关，熔断器，必须接地。

6.高压电压互感器：一二侧不能短路，二侧接地，有单相三相之分
7.高压避雷器
8.高压负荷开关：具有简单的灭弧装置，能接通/切断正常的电流，不能切断短路电流。

9.高压配电柜
固定式：KGN (金属铠装固定户内开关柜)
XGN (箱型固定式金属封闭开关柜)
移开式：JYN (间隔式移开式户内金属封闭开关柜)
KYN (金属铠装移开式户内开关柜)
注：移开式开关柜不再安装隔离开关
低压电气一次设备1.低压断路器
2.低压熔断器
3.低压配电柜
GGD,PGL1,PGL2。

10kV高低压配电房都有哪些电力设备

10kV高低压配电房都有哪些电力设备，讲解最详细的一篇文章！电气设计狄老师2019-05-08 16:24:08①10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜负荷开关高压柜CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于800kVA的高基配电室。

常用配电柜型号：XGN15-12、HXGN17。

1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室（一般单台变压器容量大于1250kVA以上使用）。

常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。

常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

高低压电气设备划分标准

高低压电气设备划分标准高低压电气设备是指在特定电压等级下，能够实现电力输送、配电及电能转换的设备。

根据其在电力系统中所起的作用及承担的责任，一般可以将其划分为高压电气设备和低压电气设备。

本文将对高低压电气设备的划分标准进行详细介绍，以期帮助读者更好地理解这一领域的知识。

一、高压电气设备的划分标准高压电气设备一般指额定电压高于1000V的电气设备，它们在电力系统中主要承担输电、变电及配电等任务。

按照其在电力系统中所处的位置及所承担的功能，高压电气设备可以分为输电设备、变电设备和配电设备。

1.输电设备输电设备是指用于输送电能的设备，主要包括变压器、断路器、隔离开关、避雷器、串联电抗器等。

根据其所处的电压等级和承载的功率不同，输电设备可以分为超高压输电设备、特高压输电设备、高压输电设备等。

超高压输电设备一般指额定电压高于1000kV的输电设备，特高压输电设备一般指额定电压在500kV至1000kV之间的输电设备，而高压输电设备一般指额定电压在110kV至330kV之间的输电设备。

这些设备对于实现电能的远距离传输起到了至关重要的作用。

2.变电设备变电设备是指用于将输电设备输送过来的高压电能进行变压、配电和转换的设备。

变电设备主要包括变压器、断路器、组合电器柜、避雷器、串联电抗器、无功补偿装置等。

根据其所处的电压等级和所承载的功率不同，变电设备可以分为变电站设备和变压器设备。

变电站设备一般分为主变、联络线路、母线、断路器等组成，而变压器设备一般分为高压变压器和低压变压器。

3.配电设备配电设备是指用于将变电站输送过来的高压电能进行配电和转换的设备，主要包括开关柜、小型断路器、计量仪表、控制继电保护设备、发电机组、并网逆变器等。

配电设备一般分为配电室设备和配电装置设备，配电室设备一般分为输入开关装置、配电柜、计量装置、逆变器等组成，而配电装置设备一般分为低压开关柜、配电柜、电表箱、电缆桥架等。

二、低压电气设备的划分标准低压电气设备一般指额定电压不高于1000V的电气设备，主要用于电能的分配、控制和使用。

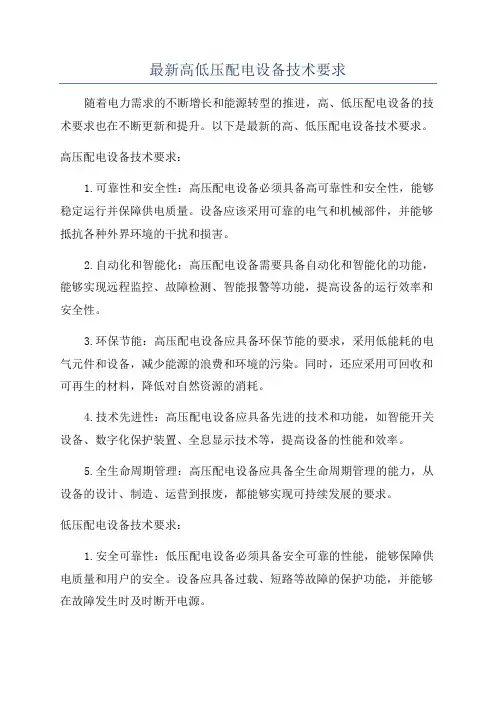

高低压配电设备概述

高低压配电设备概述引言高低压配电设备是电力系统中非常重要的组成部分，用于将电能从电源传送到终端用户。

它们承担着保护电力系统的功能，确保电流传输安全可靠。

本文将对高低压配电设备的概念、分类、特点以及应用领域进行详细介绍。

一、概念高低压配电设备是指用于将电力从电源输送到终端用户的设备。

它们包括变压器、开关设备、保护设备等。

高低压配电设备的主要任务是确保电能稳定可靠地供应给用户，并提供必要的保护和控制功能。

二、分类1. 高压配电设备高压配电设备主要用于电力系统的输电和变电环节。

它们通常操作在10千伏（kV）到750千伏（kV）的电压范围内。

高压配电设备的主要组成部分包括变电站、断路器、隔离开关等。

高压配电设备的特点是输电距离长、负荷大，需要具备较高的绝缘能力和抗干扰能力。

2. 低压配电设备低压配电设备主要用于输电环节和终端用户之间的配电过程。

它们通常操作在1000伏（V）以下的电压范围内。

低压配电设备的主要组成部分包括配电柜、断路器、接触器等。

低压配电设备的特点是负荷小、输电距离短，需要满足安全可靠性、经济性和灵活性的要求。

三、特点1. 高低压配电设备共同特点•安全性：高低压配电设备在设计和制造过程中要符合相关的安全标准和规范，确保其安全可靠的运行。

•稳定性：高低压配电设备需要具备稳定的电气性能，保证电能的稳定供应和传输。

•绝缘性：高低压配电设备需要具备良好的绝缘性能，以防止能量泄漏和触电事故的发生。

•控制性：高低压配电设备需要能够实现对电能的控制，如开关、调节、保护等功能。

2. 高压配电设备特点•高电压：高压配电设备操作在10千伏到750千伏的电压范围内。

•大负荷：高压配电设备需承受较大的负荷，需要具备较高的负荷能力和稳定性。

•高绝缘要求：高压配电设备需要具备较高的绝缘能力，以防止电气事故的发生。

3. 低压配电设备特点•低电压：低压配电设备操作在1000伏以下的电压范围内。

•小负荷：低压配电设备负荷相对较小，但需要满足用户需求的稳定供电。
