高低压配电柜安装合集----施工工艺
高低压开关柜安装工艺标准
高低压开关柜是电力系统中的重要设备，它可以控制电路的开闭和电源的供应，保障电力系统的正常运行。
为了确保开关柜的安全稳定运行，必须严格按照安装工艺标准进行安装。
本文将对高低压开关柜的安装工艺标准进行详细介绍。
一、前期准备工作1.开展施工前调查和勘察，了解安装现场的具体情况，包括地形、地貌、气候、环境等因素，并制定相应的安装方案。
2.清理安装现场，确保现场平整、干燥、无尘、无杂物。
3.准备好所需的安装设备、工具和材料，包括起重机械、螺丝刀、扳手、钳子、绝缘垫、接地线等。
4.安排专业技术人员进行安装，并明确各项工作任务和责任。
二、安装过程1.开箱检查：在安装前，对开关柜进行开箱检查，检查柜体、门板、配电元器件等是否完好无损，是否符合要求，如有问题及时与供货商联系。
2.组立柜体：组立柜体是开关柜安装的第一步，应按照图纸要求进行安装。
在组立柜体时，要注意方向和位置的准确性，确保各部件之间的协调配合。
3.安装元器件：安装元器件是开关柜安装的关键环节，应按照图纸要求进行安装。
在安装过程中，要特别注意绝缘垫的安装，确保元器件与柜体之间的绝缘性能符合规定要求。
4.接线：接线是开关柜安装的重要环节，应按照图纸要求进行接线。
在接线过程中，要注意引线长度的规范，避免出现过长或过短的情况，同时还要注意引线的固定和防水措施。
5.调试：调试是开关柜安装的最后一步，应按照规定程序进行调试，确保开关柜各项功能正常、可靠。
在调试过程中，要注意安全操作，严格按照操作规程操作，避免发生事故。
三、安装验收1.开关柜安装完成后，应进行全面检查，确保各部件安装位置准确、接线牢固，绝缘性能符合规定要求。
2.进行电气性能测试，检查开关柜的各项电气参数是否符合规定标准。
3.进行运行试验，检查开关柜的各项功能是否正常、可靠。
4.编写安装验收报告，详细记录开关柜的安装情况和检测结果，并由专业技术人员签字确认。
四、安装注意事项1.在安装过程中，要注意安全操作，遵守相关安全规定，避免发生意外事故。
高低压配电柜安装工艺要点
• 4.6.7导线束不应在信号灯，电阻器等发热元件的上方敷设。 • 4.6.8走线时在不影响美观的前提下，应使走的距离最近。 • 4.6.9要避开构件的棱角部分，或做成螺旋圈来保护。 • 4.6.10常见电气元件的走线方式见附图1。 • 4.7导线的弯曲 • 4.7.1导线的弯曲不得用尖嘴钳，克丝钳等工具直接弯曲，宜用手指和圆嘴钳进行弯曲，以保
• 4.6走线（行线） • 4.6.1走线优先选用线槽，如果不能装线槽的，要求线束横平竖直，配置牢固，层次分明，整
齐美观。
• 4.6.2走线时对上下左右弯曲的线放在里档，笔直的线放在外档，以达到美观，大方。 • 4.6.3线束敷设途中遇到障碍时，则应弯曲架空5-10mm。 • 4.6.4导线排列应尽量减少弯曲或交叉，导线交叉时应少数导线跨越多数导线，细线跨越粗线。 • 4.6.5导线在穿越金属板孔时，必须在金属上套上大小适宜的橡皮圈或U形条。 • 4.6.6导线不能与可动机构相碰，并且不能靠近母线敷设，应在距发热元件50mm以上的下方敷
靠性，可涂适量的导电膏。
• 6.5 生产现场应保持洁净。
• 二、第二部分：二次配线 • 1.材料 • 各种规格的1股、7股、多股聚氯乙烯绝缘电线以及装配过程中所用的各种辅助材料。 • 2.设备工具: • 打号机偏口钳剥线钳尖嘴钳圆嘴钳扳手电铬铁钢卷尺手动冷压钳通断仪表活扳手 • 3.准备工作 • 3.1备齐所需电器元件及辅助材料，核对元件型号和规格是否与图纸要求一致，检查电器 • 元件是否具有合格证及外观质量是否良好（无划痕，无掉漆，所有低压元件必须具有3C标志
• 6.注意事项 • 6.1元器件均应轻拿轻放，严禁撞击、磕碰，不得拧动或移动元件制造厂用油漆等定位的零部
件，不得拆卸元件上与安装、调整无关的任何零部件。

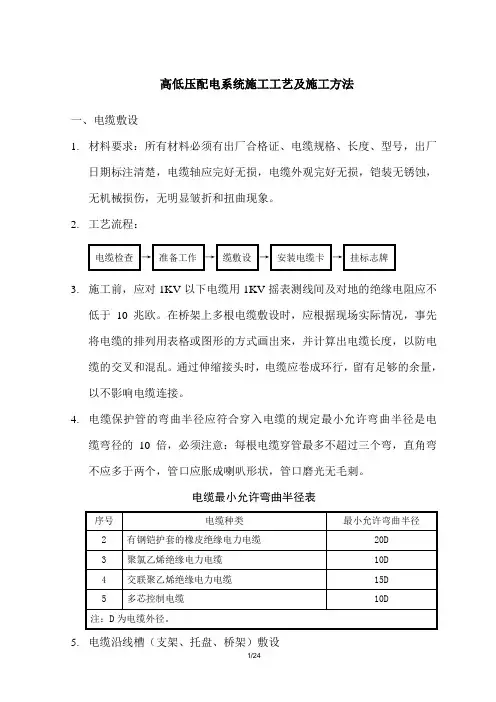

高低压配电系统施工工艺及施工方法
高低压配电系统施工工艺及施工方法一、电缆敷设1.材料要求：所有材料必须有出厂合格证、电缆规格、长度、型号，出厂日期标注清楚，电缆轴应完好无损，电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱折和扭曲现象。
2.工艺流程：电缆检查→准备工作→缆敷设→安装电缆卡→挂标志牌3.施工前，应对1KV以下电缆用1KV摇表测线间及对地的绝缘电阻应不低于10兆欧。
在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表格或图形的方式画出来，并计算出电缆长度，以防电缆的交叉和混乱。
通过伸缩接头时，电缆应卷成环行，留有足够的余量，以不影响电缆连接。
4.电缆保护管的弯曲半径应符合穿入电缆的规定最小允许弯曲半径是电缆弯径的10倍，必须注意：每根电缆穿管最多不超过三个弯，直角弯不应多于两个，管口应胀成喇叭形状，管口磨光无毛刺。
电缆最小允许弯曲半径表5.电缆沿线槽（支架、托盘、桥架）敷设5.1.敷设视现场情况决定具体敷设方式，并编制专项施工方案，需要注意的是，电缆敷设不应交叉，应排列整齐，每层最少加装两道电缆卡固定，敷设一根应立即固定一根。
5.2.电缆进出电缆沟、建筑物时，盘柜管子出入口应用沥青、麻丝封闭，在支架上敷设时，支架间距不得大于1.2米，要绑扎牢固，托盘上安装要排列顺直。
5.3.电缆终端的引出线应保持固定位置，引出线和绝缘包扎长度，不应小于160mm，电缆终端头包扎应严密，不允许有空气渗漏，有铅包的屏蔽接地要焊牢。
电缆头与设备搭接时，应核对相位，确认无误。
铠装电缆在终接前必须彻底清洁，夹子应牢固，以保证良好接地。
5.4.标志牌规格应一致，并有防腐性能，挂装应牢固；标志牌上应注明线路编号、电缆型号、规格、电压等级、起止点；电缆始端、终端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。
5.5.电缆敷设好后，要进行试验。
低于一千伏只须测试电缆的绝缘电阻相序，要检查回路编号是否正确。
试验合格并填写表格资料，方可通电试送电。

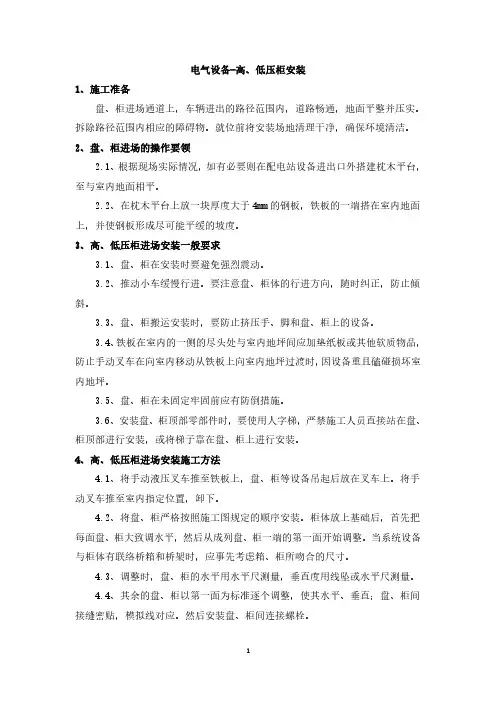

电气设备-高、低压柜安装
电气设备-高、低压柜安装1、施工准备盘、柜进场通道上，车辆进出的路径范围内，道路畅通，地面平整并压实。
拆除路径范围内相应的障碍物。
就位前将安装场地清理干净，确保环境清洁。
2、盘、柜进场的操作要领2.1、根据现场实际情况，如有必要则在配电站设备进出口外搭建枕木平台，至与室内地面相平。
2.2、在枕木平台上放一块厚度大于4mm的钢板，铁板的一端搭在室内地面上，并使钢板形成尽可能平缓的坡度。
3、高、低压柜进场安装一般要求3.1、盘、柜在安装时要避免强烈震动。
3.2、推动小车缓慢行进。
要注意盘、柜体的行进方向，随时纠正，防止倾斜。
3.3、盘、柜搬运安装时，要防止挤压手、脚和盘、柜上的设备。
3.4、铁板在室内的一侧的尽头处与室内地坪间应加垫纸板或其他软质物品，防止手动叉车在向室内移动从铁板上向室内地坪过渡时，因设备重且磕碰损坏室内地坪。
3.5、盘、柜在未固定牢固前应有防倒措施。
3.6、安装盘、柜顶部零部件时，要使用人字梯，严禁施工人员直接站在盘、柜顶部进行安装，或将梯子靠在盘、柜上进行安装。
4、高、低压柜进场安装施工方法4.1、将手动液压叉车推至铁板上，盘、柜等设备吊起后放在叉车上。
将手动叉车推至室内指定位置，卸下。
4.2、将盘、柜严格按照施工图规定的顺序安装。
柜体放上基础后，首先把每面盘、柜大致调水平，然后从成列盘、柜一端的第一面开始调整。
当系统设备与柜体有联络桥箱和桥架时，应事先考虑箱、柜所吻合的尺寸。
4.3、调整时，盘、柜的水平用水平尺测量，垂直度用线坠或水平尺测量。
4.4、其余的盘、柜以第一面为标准逐个调整，使其水平、垂直；盘、柜间接缝密贴，模拟线对应。
然后安装盘、柜间连接螺栓。
4.5、每面盘不得少于4个固定螺栓。
4.6、认真调整柜体垂直度，使垂直度控制在1.5%内。
相邻各柜体之间的顶部水平误差≤2mm，整列各顶部最大水平误差≤5mm，相邻两柜不平度≤1mm，整列的柜面不平度≤5mm，相邻两柜的间隙≤2mm。

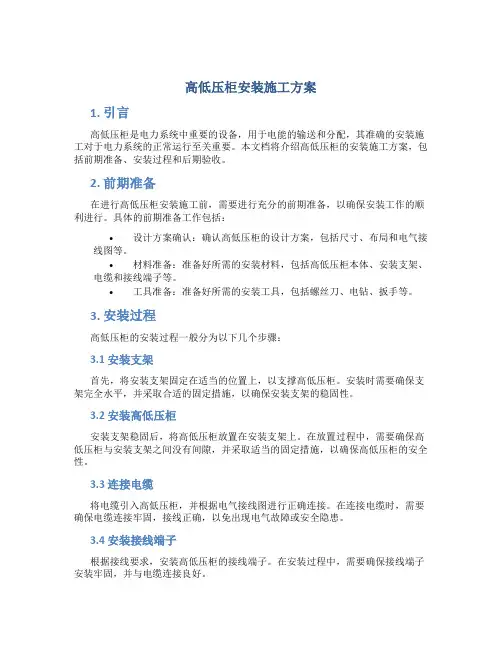

高低压柜安装施工方案
高低压柜安装施工方案1. 引言高低压柜是电力系统中重要的设备，用于电能的输送和分配，其准确的安装施工对于电力系统的正常运行至关重要。
本文档将介绍高低压柜的安装施工方案，包括前期准备、安装过程和后期验收。
2. 前期准备在进行高低压柜安装施工前，需要进行充分的前期准备，以确保安装工作的顺利进行。
具体的前期准备工作包括：•设计方案确认：确认高低压柜的设计方案，包括尺寸、布局和电气接线图等。
•材料准备：准备好所需的安装材料，包括高低压柜本体、安装支架、电缆和接线端子等。
•工具准备：准备好所需的安装工具，包括螺丝刀、电钻、扳手等。
3. 安装过程高低压柜的安装过程一般分为以下几个步骤：3.1 安装支架首先，将安装支架固定在适当的位置上，以支撑高低压柜。
安装时需要确保支架完全水平，并采取合适的固定措施，以确保安装支架的稳固性。
3.2 安装高低压柜安装支架稳固后，将高低压柜放置在安装支架上。
在放置过程中，需要确保高低压柜与安装支架之间没有间隙，并采取适当的固定措施，以确保高低压柜的安全性。
3.3 连接电缆将电缆引入高低压柜，并根据电气接线图进行正确连接。
在连接电缆时，需要确保电缆连接牢固，接线正确，以免出现电气故障或安全隐患。
3.4 安装接线端子根据接线要求，安装高低压柜的接线端子。
在安装过程中，需要确保接线端子安装牢固，并与电缆连接良好。
4. 后期验收安装施工完成后，需要进行后期验收工作，以确保安装质量符合要求。
后期验收工作包括：•完整性检查：检查高低压柜安装是否完整，各部件是否正常安装。
•功能测试：对高低压柜进行功能测试，确保其正常运行，各开关和保护装置是否正常工作。
•联系试验：进行高低压柜的连接试验，验证电气连接是否正确，各回路是否正常供电。
5. 结论高低压柜安装施工是电力系统中重要的环节，本文档介绍了高低压柜安装施工的方案，包括前期准备、安装过程和后期验收。
通过按照该方案进行施工，可以确保高低压柜的安装质量和电力系统的正常运行。

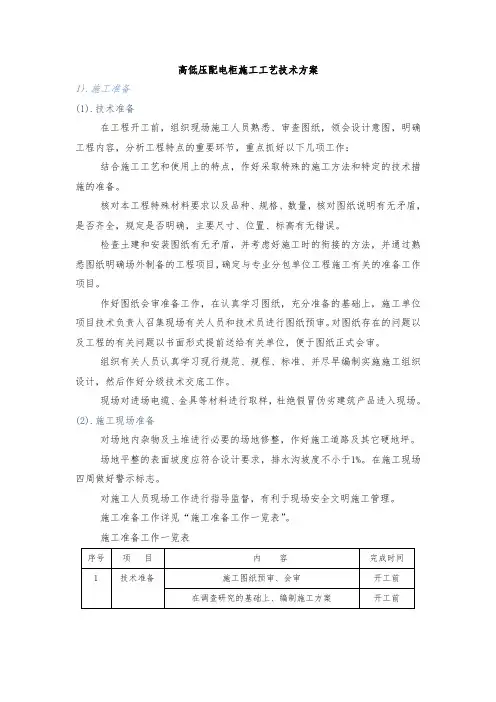

高低压配电柜施工工艺技术方案
高低压配电柜施工工艺技术方案1).施工准备(1).技术准备在工程开工前，组织现场施工人员熟悉、审查图纸，领会设计意图，明确工程内容，分析工程特点的重要环节，重点抓好以下几项工作：结合施工工艺和使用上的特点，作好采取特殊的施工方法和特定的技术措施的准备。
核对本工程特殊材料要求以及品种、规格、数量，核对图纸说明有无矛盾，是否齐全，规定是否明确，主要尺寸、位置、标高有无错误。
检查土建和安装图纸有无矛盾，并考虑好施工时的衔接的方法，并通过熟悉图纸明确场外制备的工程项目，确定与专业分包单位工程施工有关的准备工作项目。
作好图纸会审准备工作，在认真学习图纸，充分准备的基础上，施工单位项目技术负责人召集现场有关人员和技术员进行图纸预审。
对图纸存在的问题以及工程的有关问题以书面形式提前送给有关单位，便于图纸正式会审。
组织有关人员认真学习现行规范、规程、标准、并尽早编制实施施工组织设计，然后作好分级技术交底工作。
现场对进场电缆、金具等材料进行取样，杜绝假冒伪劣建筑产品进入现场。
(2).施工现场准备对场地内杂物及土堆进行必要的场地修整，作好施工道路及其它硬地坪。
场地平整的表面坡度应符合设计要求，排水沟坡度不小于1%。
在施工现场四周做好警示标志。
对施工人员现场工作进行指导监督，有利于现场安全文明施工管理。
施工准备工作详见“施工准备工作一览表”。
施工准备工作一览表2).操作工艺工艺流程：开箱检查—→测试—→就位—→固定箱体—→配线—→接地—→试电(1).高低压柜安装安装流程A、设备开箱检查：设备应有产品出厂合格证明，且检验合格后才能进行安装，盘柜就位前应注意基础型钢的找平、找直，严格控制垂直度和水平度，保证垂直误差控制在1.5‰，相邻屏顶误差控制在1mm，水平度控制在2‰以内，柜体与基础型钢用螺栓连接牢固，不许点焊固定，柜体与基础型钢都应可靠接地，按照控制原理图认真检查一、二次控制，测量和保护回的准确性，保证投入运行时一次成功。
高低压开关柜安装工艺标准
高低压开关柜是电力系统中重要的配电设备，它负责将电能从发电厂输送到终端用户。
为了确保开关柜的正常运行和安全使用，需要按照一定的安装工艺标准进行操作。
下面是关于高低压开关柜安装工艺标准的详细介绍。
一、前期准备工作1.确定安装位置：根据设计图纸和现场实际情况，确定高低压开关柜的安装位置，确保其满足安全距离和通风要求。
2.检查设备完好性：在安装前，对高低压开关柜进行全面检查，确保设备完好无损，各部件齐全。
二、安装前施工准备1.搭建安全围挡：在安装现场周围搭建安全围挡，确保施工区域安全，并防止他人误入。
2.清理施工区域：清理施工区域内的杂物和垃圾，确保施工场地整洁。
三、设备安装1.基础施工：按照设计要求，在安装位置进行基础施工，确保基础坚固平整。
2.设备安装：根据设备安装图纸和操作手册，按照正确的顺序和方法进行设备的安装。
在安装过程中，要注意设备的水平度和垂直度，确保设备安装牢固可靠。
3.连接线缆：根据设计要求，连接开关柜与主配电系统之间的线缆，确保连接牢固，并进行必要的绝缘处理。
四、调试验收1.设备接地：对安装好的高低压开关柜进行接地处理，确保设备的安全使用。
2.设备调试：按照设备的操作手册进行设备的调试，确保各功能正常运行。
3.设备验收：对安装完成的高低压开关柜进行全面验收，检查各部件的安装质量和工作状态是否符合要求。
五、安装完工1.清理现场：清理施工现场，清除施工过程中产生的杂物和垃圾。
2.编制安装记录：对安装过程中的关键节点和操作进行记录，包括设备安装、线缆连接、设备调试等内容。
3.编制安装报告：根据安装记录和实际情况，编制安装报告，描述安装过程和结果。
六、安全注意事项1.遵守相关安全规范：在安装过程中，要严格遵守相关的安全规范和操作规程，确保施工人员的人身安全。
2.正确使用工具：使用符合标准的工具和设备进行安装操作，确保施工质量。
3.防止电击事故：在进行线缆连接和设备调试时，要注意断电操作和绝缘处理，以防止电击事故的发生。
高低压开关柜配电箱安装工程施工方案
高低压开关柜配电箱安装工程施工方案一、施工前准备：1.完成工程项目设计，包括开关柜和配电箱的布置方案、接线方案等。
2.准备施工所需材料和工具，包括开关柜、配电箱、电缆、连接器、隔离开关、断路器、电缆桥架等，并做好材料及工具的验收。
3.制定施工计划，确定施工队伍，明确各个施工环节的责任和时间安排。
4.进行安全交底，讲解施工过程中的安全注意事项，确保施工人员具备相关的安全意识和操作技能。
二、施工过程：1.布置工程现场，保证施工区域的整洁与通风，并设置临时用电设备和灯具。
2.根据设计要求，对开关柜和配电箱进行安装定位，并用水平仪进行水平校验，保证安装的平稳稳定。
3.根据施工图和接线方案进行电缆的敷设，并注意电缆的绝缘保护和防护措施。
4.将电缆连接到开关柜和配电箱的接线端子上，并进行认真的接线连接，保证连接的稳固可靠。
5.安装隔离开关、断路器等设备，按接线方案进行额定电流的设置，并进行额定电流的测试和调整。
6.进行电力线路的接地工作，确保电力线路的安全可靠。
7.安装配电箱的电流互感器，并进行换流器的设置和测试，保证电流的准确读取。
8.进行开关柜和配电箱的检查工作，包括外观检查、连接端子的紧固检查、设备功能的检查等，并做好记录工作。
9.进行设备验收工作，将施工完成的开关柜和配电箱进行经过电气技术人员的检验和测试，并确保设备的性能符合要求。
三、施工后的收尾工作：1.清理施工现场，将施工过程中产生的垃圾、废弃物等及时清理清除，并做好分类处理。
2.检查施工区域的用电设备和配电箱的线路是否有松动、漏电、短路等情况，并进行必要的修复和调整。
3.整理施工资料，包括施工完成记录、设备使用说明书、施工图纸、设备合格证书等，并做好备份和保存工作。
4.进行工程竣工验收，并进行相关的报告和档案整理工作。
5.进行工程的维护和保养工作，包括定期巡检、维护和设备的日常保养等，确保设备的正常运行。
以上即是高低压开关柜配电箱安装工程施工方案的基本内容，根据具体的工程情况和设计要求，可以进行适当的调整和改进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高低压配电柜安装合集----施工工艺
1 工艺流程
基础验收→设备开箱检验→设备二次搬运→变压器就位→附件安装及接线→交接试验→试运前检查→试运行→交工验收
2 配电柜安装
安装前，控制间内环境应具备条件，所有的内装饰施工已完成，室内洁净安全。
A配电柜安装固定：
①配电柜运到现场后，组织开箱检查，检查有无变形、掉漆现象，仪表部件是否齐全，备品备件、说明书等有无缺损，并做好开箱记录。
②根据施工图的布置，按顺序将开关柜放在基础型钢上。
成列柜就位后，先找正两端的柜，再在柜下至上三分之二高的位置绷上小线，逐台找正，以柜面为标准。
找正时采用
0.5mm垫片进行调整，每处垫片最多不能超过三片。
③就位找正后，按柜固定螺孔尺寸进行固定，柜体与柜体、柜体与侧挡板均用镀锌螺丝连接。
高、低压开关柜与预留角钢进行牢固焊接，电缆夹层上空明露部分用花纹钢板满铺，柜前、柜后均用1200mm×10mm（宽×厚）绝缘满铺。
④开关柜其相邻两柜顶部水平度偏差不大于2mm，全部柜顶部水平偏差不大于5mm，其相邻两柜边不平度不大于1mm，全部柜面不平度不大于5mm，柜间接缝不大于2mm。
⑤设备定位后，对内部紧固件再次紧固及检查，尤其是导体连接端头处。
柜内接线完毕，用吸尘器清除柜内杂物，保持设备内外清洁，准确标识设备位号、回路号。
配电柜安装完成后，安装柜上方的的桥架。
配电柜进出电缆开孔位置由供货方按尺寸预留。
电缆敷设完成后封闭。
桥架与柜内接地母排用专用接地线可靠接地。
桥架与配电箱（柜）连接处采用橡胶板连接，以保护导线和电缆，桥架与配电柜连接见图。
B:二次回路接线：
配电柜在出厂前应完成柜内二次回路接线及相关检测试验。
配电柜设备到现场后，要在甲方现场工程师和监理的监督指导下及时组织验收，相关技术文件要齐全，配电柜包装及
密封良好，各元件齐全完好，接线可靠。
配电柜安装固定后，要逐台对配电柜的二次接线回路进行绝缘测试，测试使用500V等级绝缘测试仪表，测试结果要求大于１MΩ。
所有二次回路控制线或电缆均采用多股软铜线，接线端子采用规格合适的接线端子在烫锡后使用专用压接钳压接，烫锡时应采用中性焊剂。
C:交接试验
配电柜的交接试验详见后述调试和送电部分。
D:其它要求
①抽屉式开关柜安装还要符合下列要求：
a、抽屉推拉灵活轻便，无卡阻、碰撞现象；
b、动触头与静触头的中心线一致，触头接触紧密；
c、抽屉的机械联锁或电气联锁装置动作正确可靠，保证断路器分闸后，隔离触头才能分开；
d、抽屉与柜体间的接地触头接触紧密；当抽屉推入时，抽屉的接地触头比主触头先接触，拉出时程序相反。
②配电柜二次回路绝缘检测前，仔细核对设计图纸，柜内的易损元件应事先拆卸。
③配电柜的安装过程中应保证漆层完整，无损伤，柜内照明齐全。
④变电室内设备外壳均需良好接地。
