创建BOM,操作手册

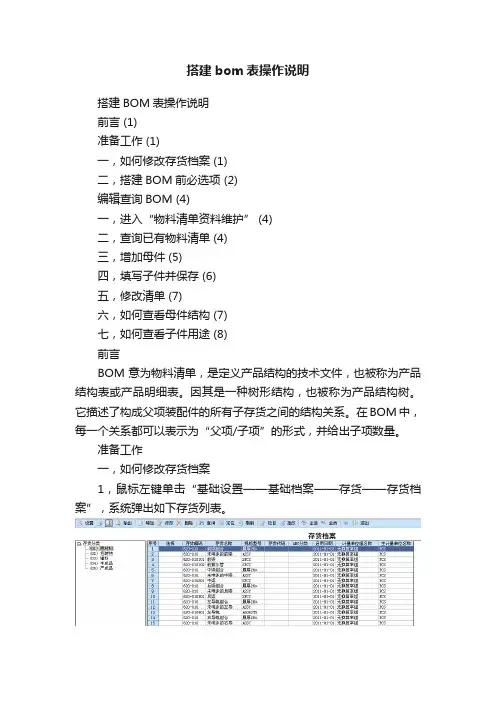

搭建bom表操作说明
搭建bom表操作说明搭建BOM表操作说明前言 (1)准备工作 (1)一，如何修改存货档案 (1)二，搭建BOM前必选项 (2)编辑查询BOM (4)一，进入“物料清单资料维护” (4)二，查询已有物料清单 (4)三，增加母件 (5)四，填写子件并保存 (6)五，修改清单 (7)六，如何查看母件结构 (7)七，如何查看子件用途 (8)前言BOM意为物料清单，是定义产品结构的技术文件，也被称为产品结构表或产品明细表。
因其是一种树形结构，也被称为产品结构树。
它描述了构成父项装配件的所有子存货之间的结构关系。
在BOM中，每一个关系都可以表示为“父项/子项”的形式，并给出子项数量。
准备工作一，如何修改存货档案1，鼠标左键单击“基础设置——基础档案——存货——存货档案”，系统弹出如下存货列表。
2，选择存货条目，鼠标左键单击界面左上方“修改”，系统弹出存货编辑框进行修改。
二，搭建BOM前必选项需要被用来搭建BOM的存货在“MPS/MRP”选项卡中，“允许BOM子件”、“允许BOM”母件这2个选项必须至少被选择一个。
用户可通过修改存货“基本”选项卡中的存货属性来使其自动勾选上，建议不要直接修改“MPS/MRP”选项卡。
存货的基本属性：1，外购：勾选此项，在“MPS/MRP”选项卡中，“允许BOM 子件”会被自动勾选上。
2，自制：勾选此项，在“MPS/MRP”选项卡中，“允许BOM 母件”、“允许BOM子件”会被自动勾选上，另“允许生产订单”也会被自动勾选上，用于生产模块做订单。
3，委外：勾选此项，在“MPS/MRP”选项卡中，“允许BOM 母件”、“允许BOM子件”会被自动勾选上。
4，内销：勾选此项可用于销售模块做销售订单，对搭建BOM表无影响。
5，生产耗用：勾选此项可用于生产领料做出库单，对搭建BOM 表无影响。
注意事项：“允许BOM母件”意思是该存货允许在搭建BOM时被用作母件，“允许BOM子件”意思是该存货允许在搭建BOM时被用作子件。
BOM操作流程_(可编辑)
BOM操作流程_（可编辑）
BOM的操作流程包括以下几个步骤：
1. 创建BOM：
首先需要确定产品的结构，包括组成部分和数量，然后在PLM系统或者ERP系统中创建BOM。
2. 维护BOM：
在产品的生命周期中，随着设计和生产过程不断进行，BOM 需要不断更新和维护，包括添加、删除或者修改BOM中的零部件和子级。
3. 发布BOM：
在确定好产品的设计和结构之后，需要将BOM发布出来，以便其他部门或者供应商能够获取BOM信息。
4. 管理变更：
在产品生产的过程中，随着设计和生产的不断进行，可能需要对BOM进行更改，包括添加新的部件或者调整部件数量。
这时候需要进行变更管理，确保更改的安全性和有效性。
5. 协同审批：
BOM的变更需要获得相关人员的批准和审批，包括设计师、
工程师、采购员、生产计划员、供应商等等。
6. 同步数据：
BOM的变更需要同步更新到PLM或者ERP系统中，确保所有相关人员都能够获取最新的BOM信息。
7. 版本控制：
对于BOM的变更，需要进行版本控制，以便随时查看历史版本的BOM信息，确保生产过程的稳定性和可追溯性。
8. 库存管理：
BOM的变更可能会影响库存管理，需要及时更新库存信息，避免影响生产计划和生产效率。
9. 供应商管理：
BOM中的零部件可能需要从供应商处获得，需要进行供应商管理，确保零部件的质量和交货期的准确性。

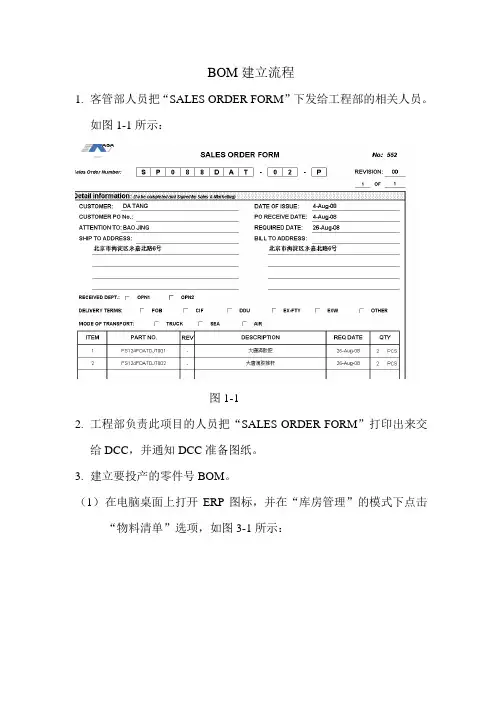

工程部BOM建立流程
BOM建立流程1.客管部人员把“SALES ORDER FORM”下发给工程部的相关人员。
如图1-1所示：图1-12.工程部负责此项目的人员把“SALES ORDER FORM”打印出来交给DCC，并通知DCC准备图纸。
3.建立要投产的零件号BOM。
（1）在电脑桌面上打开ERP图标，并在“库房管理”的模式下点击“物料清单”选项，如图3-1所示：（2）随后“物料清单”窗口出现，如图4-2所示：图4-2（3）在键盘上同时按Ctrl+N键，建立一新建行，如图4-3所示：图4-3（4）在“物料清单”下面的新建行里，输入BOM编号，如图4-4所示：图4-4（5）把光标放在窗口下半部分的“物料编号”下面的显示行里，如图4-5所示：图4-5（6）点击显示行里右边的下拉箭头，显示行下面会出现物料下拉清单，如图4-6所示：图4-6（7）把鼠标箭头放在“物料编号”下拉清单这一列里，点击鼠标右键，会出现一个选择列表，如图4-7所示：图4-7（8）点击“选择方式字段”选项，界面左上角会出现一个“物料编号”搜寻对话框，如图4-8所示：图4-8（9）在“物料编号”搜寻行里，输入关键字段，省略部分用“*”号代替，如图4-9所示：图4-9（10）点击“确认”或回车，在“物料编号”下拉清单中会显示搜寻的结果，如图4-10所示：图4-10（11）在搜寻结果里点击要用的物料，则相应的物料会出现在“物料编号“下面的显示行里，如图4-11所示：图4-11（12）把这个“物料编号”再复制到窗口上半部分“名称”下面的新建行里，如图4-12所示：图4-12（13）点击界面右侧的“物料清单行”选项按钮，如图4-13所示：图4-13（14）“物料清单行”界面出现后，在“物料编号”下面的新建行里选择所用的原材料编码，在“数量”下面的新建行里输入1件产品所用的原材料数量，如图4-14所示：图4-14（15）有外协工序的，按Ctrl+N再新建一行，在“物料编号”下面的新建行里输入“SUB-CON-A”，在“数量”下面输入“1”。
TC搭建BOM操作手册修订版V02
TC搭建BOM操作手册目录基准BOM搭建（P02-P10） ................................................................................. 2◆2基准BOM变更（P11-P21） ............................................................................. 11◆11工程/研发下单BOM搭建（P22-P31）............................................................ 22◆22工程/研发下单BOM变更（P32-P41）............................................................ 32◆32基准BOM搭建（P02-P10）1.新建文件夹用于存放。
操作：选择home→工具栏：文件→新建→文件夹→填写文件夹名称→确定。
2.创建基准产品物料，版本是Ann，底下的柜子等，记得要右键发送分类维护好物料属性，生成描述。
操作：选择存放的文件夹→工具栏：客制应用→创建物料→选择分类（假设为：功率模块）→修改物料名称（部件物料可以添加具体的模块型号）→确定→选中物料的版本→右键发送分类→找到相应分类（与创建时一致）→填写物料属性信息（*号为必填项，无的情况填写-）→保存，关掉分类界面→右键，生成描述。
3.选中部件的版本，创建它的虚拟层（如电气、结构、电子、模块…等），并指派相应负责人。
操作：选中部件物料的版本→客制应用→创建虚拟层对象→选中需要的虚拟层（假设为：电气和结构）→点击更改责任人修改，搜索名字，选中确定。
（假设：结构是李迪艺负责，电气是贾梅梅负责）4.开始搭建，选中产品物料，右键发送到结构管理器搭建。
（为了便于查询物料并行查看BOM表和物料，可以在显示窗口添加结构管理器）项目经理搭建整个产品框架，完成后保存，底层虚拟层由其他分配的工程师完成。
ERP-BOM生成操作手册
一、商品BOM的生成：
方法1：
路径：SAP菜单→后勤→生产→主数据→商品清单→商品清单→商品BOM→CS01—创建
详细步骤：
步骤1：选择CS01，进入屏幕1——初始屏幕
输入物料号，必填项
选择用途，必填
屏幕1
输入后回车进入步骤2
步骤2：为BOM添加数据，在屏幕二当中按提示操作，首先在“组件"栏目内输入一个子件的物料号，回车，系统提示选择ICT类别，选择“非库存物料”，输入“数量”、“Un”——单位，添加成功
，然后回车继续添加其他子件。
屏幕2 通用项目总览项
方法2：在导航栏输入事物代码CS01
步骤：无
事物代码：CS01
二、商品BOM的更改
方法一：
路径：SAP菜单→后勤→生产→主数据→商品清单→商品清单→商品BOM→CS02—更改
步骤:
1，选择CS02，双击进入屏幕3
输入物料号
选择用途
屏幕3 输入后回车进入屏幕4
2，更改或添加子件
选择要更改的项目
在此增加子件
方法2:在导航栏输入事物代码CS02
步骤：无
事物代码:CS02。

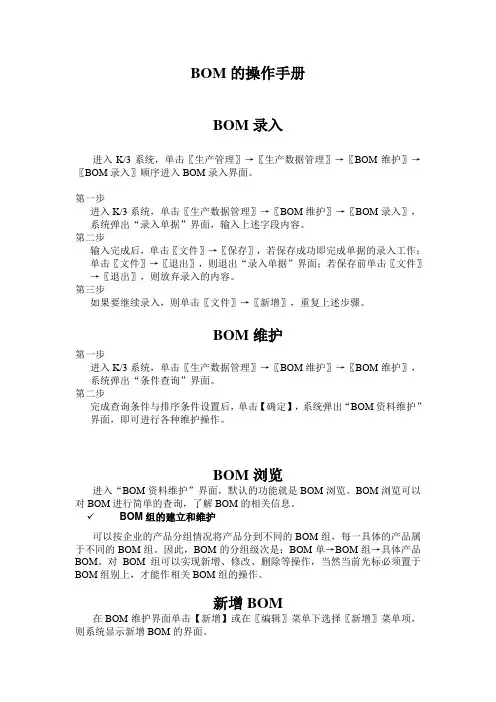

BOM操作手册
BOM的操作手册BOM录入进入K/3系统，单击〖生产管理〗→〖生产数据管理〗→〖BOM维护〗→〖BOM录入〗顺序进入BOM录入界面。
第一步进入K/3系统，单击〖生产数据管理〗→〖BOM维护〗→〖BOM录入〗，系统弹出“录入单据”界面，输入上述字段内容。
第二步输入完成后，单击〖文件〗→〖保存〗，若保存成功即完成单据的录入工作；单击〖文件〗→〖退出〗，则退出“录入单据”界面；若保存前单击〖文件〗→〖退出〗，则放弃录入的内容。
第三步如果要继续录入，则单击〖文件〗→〖新增〗，重复上述步骤。
BOM维护第一步进入K/3系统，单击〖生产数据管理〗→〖BOM维护〗→〖BOM维护〗，系统弹出“条件查询”界面。
第二步完成查询条件与排序条件设置后，单击【确定】，系统弹出“BOM资料维护”界面，即可进行各种维护操作。
BOM浏览进入“BOM资料维护”界面，默认的功能就是BOM浏览。
BOM浏览可以对BOM进行简单的查询，了解BOM的相关信息。
BOM组的建立和维护可以按企业的产品分组情况将产品分到不同的BOM组，每一具体的产品属于不同的BOM组。
因此，BOM的分组级次是：BOM单→BOM组→具体产品BOM。
对BOM组可以实现新增、修改、删除等操作，当然当前光标必须置于BOM组别上，才能作相关BOM组的操作。
新增BOM在BOM维护界面单击【新增】或在〖编辑〗菜单下选择〖新增〗菜单项，则系统显示新增BOM的界面。
也可通过引入的方法新增BOM。
引入BOM指将其它格式（如文本格式、EXCEL格式）的BOM文件转化为金蝶K/3格式的BOM。
在BOM维护界面，在〖文件〗菜单下选择〖引入…〗菜单项，则系统显示引入BOM的向导，根据向导操作即可完成BOM的引入修改BOM✓单个BOM的修改第一步选中要修改的BOM，单击〖编辑〗→〖修改〗或直接单击【修改】，系统弹出“编辑单据”界面，即可修改BOM单。
第二步完成修改内容后，单击〖文件〗→〖保存〗，即可保存修改内容。
BOM操作手册
BOM（物料清单）操作手册目录一、创建BOM-CS01 (1)二、修改物料BOM-CS02 (5)三、查看物料BOM-CS03 (8)一、创建BOM-CS011、、事务代码：CS01路径：后勤->生产主数据->物料清单->物料清单->物料BOM->CS01 - 创建2、输入事物代码CS01后按回车键或者点击图标，进入创建BOM 的初始界面（如下图）3、完成后按回车键或者点击图标，进入BOM的项目总揽界面4、点击抬头标识，进入表头总揽5、输入父件物料的基本数量后点击项目按钮6、进入通用项目总揽输入1、项目类别L2、子件物料编码3、子件用量7、完成后选择其中一行双击或者点击项目按钮8、进入项目细节界面，选择“状态/长文本”标签，输入生产仓储地点，也就是物料发货的地方（反冲物料统一为车间线边仓）9、每个行项目的库存地点都完成后点保存按钮保存。
10、保存后系统弹出消息如下图，说明BOM已经创建完成二、修改物料BOM-CS021、、事务代码：CS02路径：后勤->生产主数据->物料清单->物料清单->物料BOM-> CS02 - 更改2、输入事物代码CS02后按回车键或者点击图标，进入创建BOM 的初始界面（如下图）3、在初始屏幕输入物料编码和工厂4、完成后按回车键或者点击按钮进入项目概览如下图，通过这个概览可以修改子件物料编码，子件用量，单位5、如果要查看项目细节，可以选择行项目双击或者点击图标进去修改，细节项目同样可以更改组件用量，组件发料仓库地点等信息。
6、修改完成后点击保存按钮进行保存即可。
以下信息表示修改成功。
三、查看物料BOM-CS031、事物代码：CS03路径：后勤->生产主数据->物料清单->物料清单->物料BOM->CS03 - 显示查看BOM方式同修改BOM，事物代码为CS03，只能查看不能修改，其余操作方式相同。
BOM作业流程操作手册
操作说明：
1.点击menu，依次生产制造管理、产品结构系统、产品结构资料维护、产品结构资料维护作业（abmi600）
操作画面：
操作说明：
2.在主件料号栏输入或调入相应主件料号
操作画面：
操作说明：
3.单头输入完毕就点击单身进行元件料号输入，输入OK后点击确定按钮
操作画面：
操作说明：
4.可点击右侧单阶料件用量，查看每个元件的BOM结构，确认无问题，点击确认按钮，即出现一个红色“确”字，表示已经确认
操作画面：
操作说明：
13.以E-mail通知后续相关部门，同时将BOM资料各厂区抛转（需确认主件/元件已先抛转）
操作画面：
操作说明：
9.点击确定，列印BOM表
操作画面：
操作说明：
10.确认后即可出现下列单阶材料用量表
操作画面：
操作说明：
11.如果是多阶BOM，按照上述方法，在程式abmr600中分别输入各主件料件编号，即可分别调出各单阶BOM的用量清单
操作画面：
操作说明：
12.将BOM表的单阶/多阶材料用量表给主管签核后，即可在程式abmi600中点击“BOM发放”按钮，将BOM资料正式发放即可
操作画面：
操作说明：
5.BOM表完成后，可在程式abmi600中点击“查询”钮，输入主件料号即可查看该BOM是否建立成功
操作画面：
操作说明：
6.在单阶材料用量清单列印（abmr600）/ 多阶材料用量列印（abmr601）中列印BOM表
操作画面：
操作说明：
7.输入主件料号
操作画面：
操作Байду номын сангаас明：
8.输入相关信息，点击确定
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操作手册
一、ERP系统里创建BOM; 实施部门《技术开发课》
1.点击《物料清单》《工程BOM管理》窗口；如下图所示；
或直接点击此图标进入窗口
2.进入工程BOM管理窗口后，点击窗口中《模板录入》《录入工程BOM管理窗口》；如下图所示；
3. 进入《录入工程BOM管理窗口》点击《查询》；《查询物料代码管理》窗口；如下图所示；
4. 《查询物料代码管理》窗口；输入相关的信息； 《开始》 如下图所示；
5.选择一款物料双击进入《依据BOM 标准模板》窗口；如下图所示；
6.点击《导入模板》 系统自动将此模板导出；如下图所示；
输入物料代码信息
双击
或许也可在此处输入关键名称后点击《开始》
7.进入如下窗口；即可一一编辑，1. 《点击图标，进入《查询物料代码》窗口》；
2. 或直接输入料号即可完成此项编辑；如下图所示；
2.或可直接输入所需的料号8.在《查询物料代码》中录入信息《开始》
输入料号前几位关键数
输入旧料号点击此处，或《双击》此栏
其中半成品项的信息不能为空
8.同样步骤将信息一一录入到表内；《保存》后即可完成对BOM的编辑；
可增加其它的构件
同时也可将多余的构件删除
二、复制《工程BOM管理》
1.点击《工程BOM》图标，进入《工程BOM管理》窗口；
2.点击《复制》《复制。
工程BOM管理》窗口；
3.点击《查询》进入《查询》窗口；输入《物料代码》《开始》；如下图
所示；
4.选中需被复制的信息《双击》；将信息导入到《复制工程BOM管理》窗口，如下图所示；
5.点击《查询》录入《物料代码》或《其它代码》《开始》；
录入的是旧料号
4.选中另一栏，双击或勾选将其选中；
双击此栏，为要创建的BOM代码
5.将复制的信息显示在如下窗口；同时我们也可通过点击《增加》或《删除》来对信息进行调整；《保存》；即可完成复制，如下图所示；
被复制的BOM代码
复制的BOM代码
三.对BOM进行修改及查看《BOM结构》！
1.进入《物料清单管理流程》的初始介面；点击《工程BOM管
理》；
2.在《工程BOM管理》窗口中；录入《产品代码》信息《开
始》；如下图所示；
1）.修改BOM!
选择所要修改的机种信息；《修改》《录入. 工程BOM管理》窗口；
可直接在《录入. 工程BOM管理》窗口中对BOM 进行修改！《保存》！
点击此按钮进入修改状态或
选中《物料代码》直接在当
前介面录入其它代码进行修改；
2）查看BOM结构！
点击《BOM层阶》即可查看到BOM的所有结构！
同时也可点击《BOM结构》进入如下介面；
可点击此按钮将子层的构件展开
提交及审批BOM;
1.提交BOM;
原始介面《物料清单管理流程》介面《工程BOM管理》《开始》；
也可在此输入BOM前三码
2.列表中将显示所有未提交的BOM ；选择提交对象《提交估价》《提交审批》提交完毕！如下图所示；
3.主管审批BOM;
1）.将介面返回物料清单管理流程点击《审批》图标《工程BOM提交估价审批》介面《开始》如下图所示；
2）.系统将带出所有待审批的BOM 选择对象《主管审批》进入《提交估价审批》窗口《审批通过》；如下图所示；
重新创建BOM
系统自动将BOM返回到未提交的状态
需修正后重新提交BOM；
完毕！。
