金相复型技术”在电力建设中的推广应用1、前言结合有关检验标准及现场实际工作，对电力建设安装工程中主要金属部件的金相组织检验，提出采用金相复型技术的实验方法，解决实际工作中操作的一些技术问题，给出了金相复型技术的操作方法和一些重要技术要领。
金相复型技术金相检测应用在电力工程建设中，按照DI438-2000《火力发电厂金属技术监督规程》规定，施工单位安装前，检测人员对工作温度大于450℃的主蒸汽管道、高温再热蒸汽管道所用的直管和弯管，必须进行100％会相组织检验。
金相组织检验一般采用现场取样、金相复型和现场拍摄金相显微组织等方法。
现场取样必须在设备上割样然后镶嵌，耗时长，所需材料也较多，在小机封按装中应用比较广泛，但目前国内300MW以上机组，到达现场的设备(主汽、热段管道)，坡口均已加工成型，且弯管金相必须在弯管背弧面部位进行，所以在不允许破坏设备的情况下，无法进行现场取样。
现场拍摄金相显微组织的检验方法，需要精良的金相检测设备，成本高，不易操作，在现场使用中受各种条件的限制使用极为不方便。
金相复型技术不需破坏设备，成本低，耗时少，易操作，在山东某电厂二期、三期等试用后，取得了良好的效果。
建议在电力工程建没中，推广应用金相复型技术。
2、金相复型技术及检验操作方法2.1金相复型技术简介2.1.1“金相”的概念在19世纪40年代，从英文Metallograph翻译过来，包含有金属的相片或金属的相貌之意，即金属及其合金的显微组织。
2.1.2金相复型技术(Melallu”gic Replica)通过将预测的复型材料与试样贴合的方法取得部件金属微观组织形貌的复型(负面)技术。
广泛应用于火力发电厂主要金属部件的微观组织状态的检验，包括判断金属材料制造质量、电厂设备安装中焊接质量以及金属部件使用中组织性能的变化、判断老化金属部件的蠕变损伤等。
2.2检验操作方法2.2.1复型材料的准备a)材料l～有机玻璃片选用厚度为1～2(mm)的无色有机玻璃片，表面洁净、平整、无划痕。
金相复膜技术在锅炉压力容器检验中的应用
金相复膜技术在锅炉压力容器检验中的应用金相复膜技术是一种常用的金属材料检测技朽，该技术利用金相显微镜和复膜技术相结合来对金属材料进行表面和内部缺陷的检测。
在工业领域中，金相复膜技术被广泛应用于锅炉压力容器的检验，以确保其安全运行。
本文将就金相复膜技术在锅炉压力容器检验中的应用进行分析论述。
一、金相复膜技术简介金相复膜技术是将金相显微镜和复膜技术相结合，通过在金相显微镜下观察金属材料的组织结构和缺陷情况，并使用复膜技术对其进行锌基、酸化铁或其它腐蚀试剂处理后，观察试样表面的组织结构和缺陷情况来实现的。
这样一来可以快速、准确地发现金属材料中的裂纹、夹杂、夹渣、气泡等缺陷，对材料的质量进行评估，为科学合理地选择材料提供了依据。
锅炉压力容器是工业生产中常见的一种设备，其安全运行对于工业生产的安全和稳定具有重要意义。
而金相复膜技术在锅炉压力容器检验中的应用，则可以对容器的结构和材质进行全面检测，为预防事故的发生提供有效的保障。
如今，随着工业的不断发展，锅炉压力容器的工作条件也越来越严峻，而金相复膜技术的应用恰恰能够将压力容器中的隐患及时发现并加以排除。
金相复膜技术在锅炉压力容器检验中的应用至关重要。
1.对材料成分的检测金相复膜技术可以对锅炉压力容器内部材料的成分进行检测。
这项检测工作非常重要，因为材料的成分好坏直接影响到材料的质量。
只有材料的成分符合标准，才能保证其具有较高的强度和韧性，从而保障压力容器的安全运行。
金相复膜技术可以帮助工作人员快速准确地发现锅炉压力容器内部的裂纹、夹杂、夹渣、孔洞等缺陷。
这些缺陷可能是材料加工过程中的瑕疵，也可能是在使用过程中长期的磨损导致的，无论是何种原因，这些缺陷都可能成为压力容器发生事故的隐患。
3.对腐蚀情况的检测金相复膜技术可以对锅炉压力容器内部和外部的腐蚀情况进行检测。
压力容器长期处于高温高压的工作环境中，腐蚀是难以避免的问题。
及时检测和处理腐蚀问题，对于保障压力容器的安全运行是非常重要的。
对复膜金相的探讨

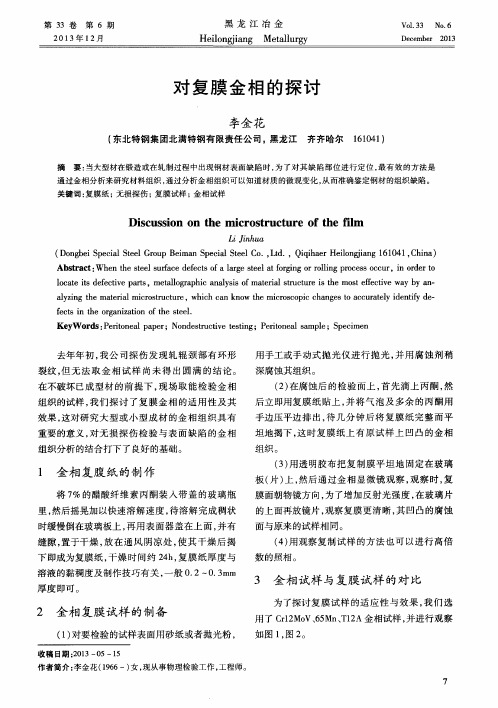

摘 要： 当大型材在锻造 或在 轧制过程 中出现钢材表面缺 陷时 ， 为 了对其 缺 陷部位进行定 位 ， 最有效 的方法是
