冷轧生产工艺流程图
冷轧厂产线(7条)流程图
冷轧退火酸洗线（CAPL)简介 冷轧退火酸洗线（CAPL)简介
• • • CAPL(冷軋退火酸洗線)，全長420米。 產線主要設備分為：入口端開卷機、剝皮機、五輥整平機、剪切機、電焊機、除 油段、退火爐加熱段、退火爐冷卻段、中性電解段、混酸酸洗段、2-Hi調質精整 機、張力整平機、出口端剪切機、襯紙開卷機、鋼卷助卷機、重卷機。 產線主要功能為將經過軋製的冷軋鋼卷經開卷機進行開卷，平整，焊接，以便鋼 卷連續化生產；之後經除油段進行脫脂處理，將鋼帶表面的軋延油去除；再經爐 區進行退火處理，消除鋼帶的內部應力；接著進入酸洗區進行中性電解和混酸酸 洗，將鋼帶表面於退火過程中所生成之銹皮去除；最後經調質精整機和張力整平 機進行精整矯直處理，提高鋼帶的表面品質，於出口段剪床分切，重卷下線。 產線可處理AISI200系、AISI300系、AISI400系的冷軋鋼卷，生產鋼帶厚度範圍為 0.3~3mm，寬度範圍為800~1600mm。所處理鋼卷內徑610mm，最大外徑2500mm， 最大鋼卷重量30噸（帶鋼套筒和襯紙）。 產線設計年產量為25萬噸，最大設計產量為60t/hr。入口段和出口段的最大速度為 140m/min，處理段的最大速度為95m/min。 產線生產流程為： 解卷 → 焊接 → 除油→ 退火 → 電解 → 酸洗 → 調質軋延整平 → 盤卷
除油区 电焊机
活套区 （4层钢带） 退火炉区 张力整平区 活套区 裁刀
酸洗区 收卷机 皮带助卷机
解卷机
产线参数：
（4层钢带）
活套区
调质轧延机
（2层钢带）
200、300系与400系冷轧不锈钢钢卷 产线总长350米，约2-3颗钢卷 钢带宽度- 1600mm max - 800mm min 钢卷内径- 610mm 钢卷外径- 2200mm max 年产量- 25万吨 电气供应商中国
冷轧板生产流程
冷轧板生产流程
文章来源：钢铁E站通
冷轧全连续轧制工艺流程：
原料－预退火－酸轧－成品退火－平整－精整－包装－成品
原料－酸轧－平整－精整－包装－成品
原料－酸轧－成品退火－平整－精整－包装－成品
原料－酸轧－包装－成品
冷轧的特点：
（1）可生产厚度更薄，精度更高的板带钢。
（2）加工温度低，轧制中产生加工硬化。
（3）采用工艺冷却和润滑。
（4）采用张力轧制。
采用工艺冷却和润滑的作用：
减小金属的变形抗力。
降低轧件的变形热，冷却轧辊，改善板形。
采用张力轧制的作用：
（1）防止带钢在轧制中跑偏
（2）改变应力状态，降低轧制力，减小轧辊弹性压扁，利于轧制更薄的产品（3）使带钢保证平直，改善板形。
板带钢的种类（按厚度分类）箔材：0.2mm以下薄板：0.2-4.0mm
中板：4-20mm厚板：20-60mm特厚板：60mm以上
什么是钢材的产品标准：
钢材的产品标准是生产单位和使用单位在交货和收货时的技术依据，也是生产单位制定工艺和判定产品质量的主要依据。
产品标准的主要内容是什么：
（1）品种规格
（2）性能标准
（3）试验标准
(4）交货标准
（5）特殊条件
标准分为哪几类：国际标准国外先进标准国家标准部颁标准企业标准
板带板技术要求：尺寸精度高，板型好，性能好，表面质量好，化学成分合适
中厚板轧机形式：二辊可逆式轧机三辊劳特式轧机四辊可逆式轧机万能轧机复合式轧机
中厚板生产工艺过程：（一般钢板）
原料－加热－除鳞－轧制－辊矫－冷却－检查－剪切－尺寸形状检查－力学性能试验－标记－入库－发货。
包钢冷轧镀锌工艺介绍概要
• 从规格来看，宽度可能将成为影响包钢冷轧产品全方位进
•
入汽车行业的限制因素。 另外，需要特别强调的是冷硬卷只是冷轧的中间产品，由 于其硬度很高，一般是无法直接使用的。
冷轧、镀锌主要机组特点介绍
酸轧联合机组
• 酸轧联合机组的作用是：清除热轧带钢表面的氧
化铁皮，并使其达到所要求的组织性能和尺寸精 度，生产出尺寸精确板型好、表面光洁质量高的 冷轧卷板。 冷轧板带的性能并不是仅取决于冷轧，炼钢、连 铸、热轧对最终成品的性能都有影响。所以，为 了能够生产出合格的冷轧产品，作为热轧所提供 的原料应考虑以下方面的要求。
•
• 第二步工序是将酸洗后的钢卷送往轧机轧制成冷
硬卷。通常情况下带钢要往复轧制多道次，直至 达到所要求的厚度为止。（见图3）
传统酸轧工艺、设备的缺点： • 生产效率低、成材率低 • 厚度、规格受限制 • 表面质量差 • 占地面积大
酸轧联机设想
焊 接 双开卷 酸洗 冲 洗
干 燥
剪 切 双卷取
图4
包钢冷轧、镀锌生产介绍
包钢冷轧、镀锌生产线平面布置 和工艺流程
•
包钢冷轧主要生产线包括：酸轧联合机 组、罩式退火炉、平整机组、重/分卷机 组、横切机组和连续热镀锌机组。
镀锌卷 成品库
冷轧卷 成品库
冷轧板 镀锌板 成品库 横 切 机 组
预 留 机 组 位 置
重 卷 分 卷 机 组
高速小车通廊
锌 锭 存 放 区 冷硬 卷商 品库
连 续 热 镀 锌 机 组
平 整 机
热轧 商品 卷库 酸 洗 连 轧 联 合 机 组 轧 辊 修 磨 间 冷 轧 原 料 库
罩式退火 炉区
冷硬卷库（中间库）
生 产 线
E6热轧生产工艺流程冷轧生产工艺流程PPT课件
‹#›/26
三、钢管生产工艺流程
钢管用于石油开采、液体气体输送、化学、建筑、机 械、军事工业等方面。
钢管占钢材总产量的15%左右。 分为圆形和异型断面钢管。 异型钢管有：方形、三角形、矩形、弓形等。 按材质，可分为普通碳素钢管、碳素结构钢管、合金
结构钢管、轴承钢管、不锈钢钢管以及双金属管等。 外径：0.1～4000mm 壁厚：0.01～100mm
‹#›/26
对于无缝钢管，如图b，用顶杆使圆坯穿孔轧成毛管， 然后经轧管、定（减）径等设备轧制成所需直径的 无缝钢管。
Chongqing University of Science & Technology
‹#›/26
对于型材（棒材、线材等），用带孔形的轧辊轧成所 需形状。
H型钢用图C万能轧机（有水平轧辊和立辊，能进行两 个方向轧制）轧制。
Chongqing University of Science & Technology
‹#›/26
四、型钢生产工艺
型钢按照生产方法可分为：热轧型钢、冷弯型钢和焊 接型钢。热轧型钢是主要生产方式。
热轧型钢按使用范围分类： ●常用型钢（方钢、圆钢、扁钢、工字钢、槽钢、角
钢等） ●专用型钢（钢轨、钢桩、球扁钢、窗框钢等）
‹#›/26
热连轧带钢的工艺流程：
原料→检查及清理→加热炉加热→除鳞（出去加热时 钢坯表面的氧化铁皮，用除磷机）→粗轧（压缩轧 件，延伸到某一长度和宽度的轧件）→切头（切去 温度较低的不规则的头部，便于精轧机轧制）→高 压水除磷→精轧（进入串列布置的多架四辊轧机轧 制，逐步减厚到成品厚度）→冷却（区域长度120 米以上）到650℃左右→卷取→卸卷→冷却、取样 →检查→入库。

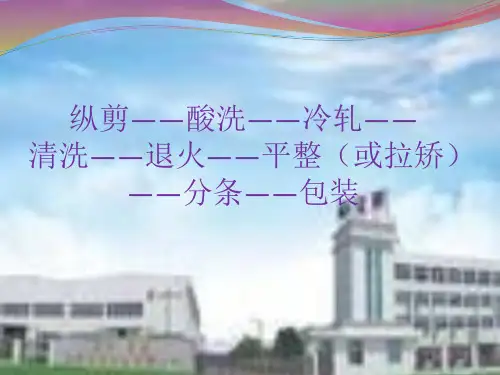

冷轧工艺流程
目的：消除冷轧造成的内应力和加工硬化，使钢板具有标准化所要求的力学性能工 艺性能及显微结构。
拉矫
车间吊车——来料钢卷——钢卷鞍座——上卷小车——开卷机—— 入口夹送转向直头机——入口CPC系统——入口液压横剪—— 废料小车及导板台——自动焊机——月牙剪——1#夹送辊—— 入口张力辊组——拉弯矫直机——出口张力辊组——过板台—— 三辊纠偏——CPC对中系统——圆盘剪— 去毛刺机—废边卷取机 ——稳定导板台——检查平台——2#夹送辊——静电涂油机—— 出口液压横剪——EPC纠偏——出口夹送转向辊——卷取机—— 助卷器——卸卷小车——卸卷鞍座——钢卷秤——成品卷——吊车
目的：对带钢进行拉矫、切边、检查、涂油、分卷处理，满足冷轧商品卷表面质量、平直度要求
退火
炉台装料/设置内罩 压紧内罩 氢气阀密封试验 内罩和炉台（冷态密封试验） 氮气欲吹扫 设置加热罩并点火 升温/均热/热态密封试验 带加热冷却，移去加热罩 辐射冷却，设置冷却罩 带冷却罩冷却 喷淋冷却 充氮气吹扫 移去冷却罩 移去内罩/炉台卸料
目的：消除冷轧造成的内应力和加工硬化，使钢板具有标准化所 要求的力学性能工艺性能及显微结构。
平整
尾卷装置 天车 ↑ ↓ 开卷机←2号上卷小车←鞍座←钢卷准备站←1号上卷小车←翻卷机 ↓ CPC装置 ↓ 入口S辊（含液压剪） ↓ 四辊平整机↔工作辊换辊装置↔支承辊换辊装置 ↓ 出口S辊（含液压剪） ↓ 卷取机（含顶辊）→卸卷小车 ↑ ↓ 皮带助卷器 出口鞍型步进梁(含打捆、称重、喷码） ↓ 入库 目的：通过平整消除屈服平台，改善钢带板形和平直度，提高表面质量，获得要 求的粗糙度
目的：纵剪重卷机组用于将冷轧或退火平整后最大卷重钢卷经切头、切尾、 切边检查及涂油（或切分）后，重卷成卷，并打捆、称重。
热轧、冷轧、退火、热镀锌等数十张工艺图详解
热轧、冷轧、退火、热镀锌等数十张工艺图详解第一热轧生产流程热连轧热轧生产流程>第一热轧钢带生产流程：热轧钢带工场主要制程是将扁钢胚加热后,经粗轧机及精轧机轧延成钢带,并以层流冷却系统喷水冷却至适当温度,再由盘卷机卷成粗钢卷。
开平剪切热轧生产流程>热轧板剪切线布置图：主要功能为将原料钢卷上线解卷、切边、切片、整平、堆叠、及包装为成品钢板叠(HR PLATE)。
调质卷、调质轧延、分切、重卷及包装为成品H.R COIL或H.R BAND〔HR BAND 未调质轧延〕。
调质热轧生产流程>二号调质重卷线布置图：主要功能为将原料钢卷上线解卷、调质轧延、分切、重卷及包装为成品H.R COIL或H.R BAND〔HR BAND 未调质轧延〕。
酸洗涂油卷、焊接、整平、酸洗、调质轧延、切边、涂油、分切及包装为成品酸洗钢卷。
第二热轧生产流程热连轧热轧生产流程>第二热轧钢带生产流程：热轧钢带工场主要制程是将扁钢胚加热后,经粗轧机及精轧机轧延成钢带,并以层流冷却系统喷水冷却至适当温度,再由盘卷机卷成粗钢卷。
调质卷、调质轧延、分切、重卷及包装为成品H.R COIL或H.R BAND〔HR BAND 未调质轧延〕。
调质热轧生产流程>四号调质重卷线布置图：主要功能为将原料钢卷上线解卷、调质轧延、分切、重卷及包装为成品H.R COIL或H.R BAND〔HR BAND 未调质轧延〕。
冷轧酸洗冷轧第一酸洗冷轧线：第一酸洗冷轧线接收热轧钢卷，经过解卷、焊接、整平、盐酸酸洗、裁边之后，再经由串列式冷轧机轧延成厚度较薄之冷轧钢卷。
酸洗冷轧第二酸洗冷轧线：第二酸洗冷轧线是利用张力整平机及酸洗去除热轧钢卷锈皮，清洗、烘干去除钢带表面残酸，由裁边机将钢带裁至下游产线所需宽度及经四站六重式轧延机将热轧钢卷轧至客户所需厚度，并藉自动板形控制器来改善钢带板形，是一连续式酸洗冷轧制程产线。
热浸镀锌连续热浸镀锌线：热浸镀锌线是一条连续性生产线，酸洗冷轧后钢卷送入本产线经过焊接、表面清洗及退火之后进入锌槽镀锌(GI材)或再加热产生锌铁合金(GA材)，接着再经过调质轧延及张力整平，最后再依不同需求实施后处理或涂油作业。
冷轧板的生产工艺
普通薄钢板一般采用厚度为1 。
5 ～6 mm 的热轧带钢作为冷轧坯料。
主要工序有酸洗、冷轧、脱脂、退火、平整、剪切（横切、纵切），如果生产镀层板，还有电镀锡、热涂锡、热涂锌等镀层或涂层工序。
冷轧坯料的生产工艺流程是：热轧板卷（原料）-酸洗-冷轧—脱脂—退火—平整—剪切—成品交货。
冷轧坯料在轧制前必须经过连续酸洗机组清除氧化铁皮，以保证带钢表面光洁,顺利地实现冷轧及其后的表面处理.酸洗之后即可轧制，但是由于冷轧的工艺特点，轧到一定厚度必须进行退火使钢软化.但是轧制过程中，带钢表面有润滑油，而油脂在退火炉中会挥发，挥发物残留在带钢表面上形成的黑斑又很难除去。
因此，在退火之前，应洗刷干净带钢表面的油脂,即脱脂工序。
脱脂之后的带钢,在保护气体中进行退火。
退火后的带钢表面光亮，进一步轧制或平整时，就不必酸洗.退火之后的带钢必须进行平整,以获得平整光洁的表面，均匀的厚度,并使性能得到调整.平整之后，可根据定货要求对带钢进行剪切。
产生加工硬化轧制温度低在轧制过程中将产生不同程度的加工硬化，有时需要多个轧程.必需对钢进行软化退火,以降低变形抗力,改善塑性；退火后，再进行冷轧。
轧程：每两次软化退火之间完成的冷轧过程叫一个轧程。
带钢钢质越硬，成品越薄，所需轧程越多。
当然,我们希望在一个轧程完成整个冷轧过程，以免进行中间软化退火.2。
采用大张力轧制。
张力轧制：轧件在轧辊中的变形是在一定值的前张力和后张力的作用下实现的.张力分为前张力和后张力。
冷轧中张力的作用主要是：（1）防止带钢在轧制过程中跑偏（即保证正确对中轧制）；（2）使带钢保持平直，改善板形；（3）减轻轧件三向受压的应力状态，降低变形抗力，进而降低轧制力，减小轧辊弹性压扁，以利于轧制更薄的产品；（4）适当调整各架主电机负荷。
跑偏将破坏正常板形，轧后轧件出现楔形横断面和镰刀弯，而且一旦出现轧件偏向辊缝一侧轧制,则轧件有继续向这边偏移的趋势，如不加以控制，就不能保证稳定的轧制过程，甚至引起操作事故、设备事故。
(冷轧件)喷塑工艺流程图
（冷轧件）喷塑工艺流程图
㈠除锈工序：
㈡除油工序
㈢表面调整工序
㈣磷化工序
㈤喷塑工序
㈥出件
㈠表面光泽度：以60°角进行测试，符合GB9754规定。
㈡盐雾实验标准：按GB1765规定制板，符合GB1771、GB1740。
㈢耐冲击标准：耐冲击力实验，30KG，合格率100%；50KG，合格率99%以上。
㈣附பைடு நூலகம்力标准：1mm网状划格，按GB9286规定进行，胶带标准GB2771，合格率100%。
