变压器油国标
变压器油国标变压器油是一种用于变压器冷却和绝缘的特殊润滑油。
它的质量标准是基于国际上广泛接受的国际标准化组织（ISO）制定的国际标准。
本文将介绍变压器油的国家标准以及其相关要求。
一、国家标准我国对变压器油的质量和性能制定了一系列国家标准，其中最重要的是《变压器油国家标准》（GB/T 7600-2008）。
该标准规定了变压器油的技术要求、检验方法、包装、运输和贮存。
二、技术要求1. 外观：变压器油应为无色或浅黄色的液体，不应有机械杂质和悬浮物。
2. 渗透指数：变压器油应具有一定的渗透能力，以确保在变压器操作期间油液能够正常循环。
3. 粘度指数：变压器油的粘度应在一定的范围内，以保证在不同温度下其性能稳定。
4. 闪点：变压器油的闪点应符合国家规定的最低标准，以确保其在使用过程中不易引发火灾事故。
5. 水分含量：变压器油中的水分含量应严格控制在一定的范围内，以防止水分对变压器绝缘性能的影响。
6. 电气强度：变压器油应具有良好的电气绝缘性能，以确保变压器的正常运行。
7. 酸值：变压器油的酸值应符合国家规定的最大标准，以保证其不会对变压器绝缘材料产生腐蚀作用。
8. 铜片腐蚀：变压器油对铜片的腐蚀性应符合国家规定的最低标准。
9. 剩余气体：变压器油中的剩余气体含量应小于国家规定的最大标准，以确保变压器的正常工作。
三、检验方法为了确保变压器油的质量符合国家标准，需要进行一系列的检验。
按照《变压器油国家标准》（GB/T 7600-2008）的要求，可以采用以下方法进行检验：1. 外观检验：通过目视观察变压器油的外观，检查是否有浑浊、悬浮物等异常情况。
2. 渗透指数测定：使用渗透计测定变压器油的渗透指数，以评估其渗透能力。
3. 粘度测定：使用粘度计测定变压器油在不同温度下的粘度，以判断其流动性。
4. 闪点测定：使用闪点仪测定变压器油的闪点，判断其易燃性。
5. 水分含量测定：采用称量法、干燥法或滴定法等方法，测定变压器油中的水分含量。
变压器油化验标准
变压器油化验标准## 标题：变压器油化验标准### 一、引言变压器油是变压器正常运行的重要组成部分，通过对变压器油的化验可以及时了解变压器的工作状态和健康状况。
本文将介绍变压器油化验标准，以及每个指标的含义和标准要求。
### 二、变压器油化验指标以下是常见的变压器油化验指标及其标准要求：#### 1. 水分含量水分是变压器油中最常见的污染物之一，它会导致油的绝缘性能下降。
水分含量的标准要求通常为：- 干式变压器：不超过30 ppm（百万分之三十）- 油浸式变压器：不超过35 ppm（百万分之三十五）#### 2. 电气强度电气强度反映了变压器油的绝缘性能。
一般来说，电气强度越高，油的绝缘性能越好。
标准要求通常为：- 至少达到30 kV（千伏/毫米）#### 3. 粘度粘度是指变压器油的流动性，它会影响变压器油在变压器内部的传导能力。
标准要求通常为：- 20℃时，一般不低于8.5 mm²/s（平方毫米/秒）- 40℃时，一般不超过12 mm²/s（平方毫米/秒）#### 4. 介电损失因子介电损失因子是指电场中单位厚度的变压器油所吸收的单位电量。
标准要求通常为：- 不超过0.005#### 5. 溶解气体含量变压器油中的溶解气体主要包括氢、氧、氮和二氧化碳等。
溶解气体的含量会影响变压器油的绝缘性能和稳定性。
标准要求通常为：- 氢气含量不超过10 ppm（百万分之十）- 二氧化碳含量不超过500 ppm（百万分之五百）### 三、变压器油化验操作流程进行变压器油化验时，一般需要按照以下流程进行操作：1. 样品采集：从变压器中取得一定量的变压器油样品。
2. 样品处理：对采集到的变压器油样品进行处理，包括去除悬浮物和杂质等。
3. 化验操作：进行各项指标的化验测试，如水分含量、电气强度、粘度等。
4. 数据分析：根据化验结果进行数据分析和判定，判断变压器油的健康状况。
5. 结果报告：将化验结果整理成报告形式，并进行结果说明和建议。
变压器油的作用及主要性能指标
变压器油的作用及主要性能指标
摘要: 1.变压器油的作用是：1)绝缘作用。
变压器油是流体，它能够充满变压器内各部件之间的任何空间，避免了各部件与空气接触受潮引起的绝缘降低。
由于变压器油比空气绝缘强度高，能使绕组与绕组之间、绕组与铁芯之间、绕...
1.变压器油的作用是：
1)绝缘作用。
变压器油是流体，它能够充满变压器内各部件之间的任何空间，避免了各部件与空气接触受潮引起的绝缘降低。
由于变压器油比空气绝缘强度高，能使绕组与绕组之间、绕组与铁芯之间、绕组与油箱外壳之间等均保持良好的绝缘，增加了变压器的绝缘强度。
变压器油能使木质及纸绝缘保持原有的化学和物理性能，并使金属得到防腐蚀作用，使绝缘保持良好的状态。
2)散热作用。
在运行中，铁芯和绕组中由于损耗而产生的热量使变压器油温度升高，体积膨胀，因其比重减小而上升，经冷却装置冷却后，再进入变压器油箱底部，从而形成油的循环。
油循环使绕组和铁芯得到冷却，改善了运行条件。
变压器油检测技术标准
变压器油检测技术标准 Prepared on 24 November 2020变压器油检测技术标准变压器油检测项目（1）凝固点；（2）含水量；（3）界面张力；（4）酸值；（5）水溶性酸碱度；（6）击穿电压；（7）闪点；（8）体积电阻率；（9）介损（10）色谱分析（11）绝缘油中糠醛含量分析变压器油的检测项目及试验意义1、外观：检查运行油的外观，可以发现油中不溶性油泥、纤维和脏物存在。
在常规试验中，应有此项目的记载。
2、颜色：新变压器油一般是无色或淡黄色，运行中颜色会逐渐加深，但正常情况下这种变化趋势比较缓慢。
若油品颜色急剧加深，则应调查是否设备有过负荷现象或过热情况出现。
如其他有关特性试验项目均符合要求，可以继续运行，但应加强监视。
3、水分：水分是影响变压器设备绝缘老化的重要原因之一。
变压器油和绝缘材料中含水量增加，直接导致绝缘性能下降并会促使油老化，影响设备运行的可靠性和使用寿命。
对水分进行严格的监督，是保证设备安全运行必不可少的一个试验项目。
4、酸值：油中所含酸性产物会使油的导电性增高，降低油的绝缘性能，在运行温度较高时（如80℃以上）还会促使固体纤维质绝缘材料老化和造成腐蚀，缩短设备使用寿命。
由于油中酸值可反映出油质的老化情况，所以加强酸值的监督，对于采取正确的维护措施是很重要的。
5、氧化安定性：变压器油的氧化安定性试验是评价其使用寿命的一种重要手段。
由于国产油氧化安定性较好，且又添加了抗氧化剂，所以通常只对新油进行此项目试验，但对于进口油，特别是不含抗氧化剂的油，除对新油进行试验外，在运行若干年后也应进行此项试验，以便采取适当的维护措施，延长使用寿命。
6、击穿电压：变压器油的击穿电压是检验变压器油耐受极限电应力情况，是一项非常重要的监督手段，通常情况下，它主要取决于被污染的程度，但当油中水分较高或含有杂质颗粒时，对击穿电压影响较大。
7、介质损耗因数：介质损耗因数对判断变压器油的老化与污染程度是很敏感的。
变压器油的性能变压器油的性能指标及验收标准
变压器油的性能指标及验收标准一．物理性能1．界面张力：界面张力是指油品与不相容的另一相（水）的界面上产生的张力。
界面张力对反应油质劣化产物和从固体绝缘材料中产生的可溶性极性杂质十分敏感，由在老化初期阶段，界面张力的变化是相当迅速的，到老化中期，其变化速度也降低，而油泥生成则明显增加。
因此，通过界面张力的大小，可以反应出新油的纯净程度和运行由的老化状况。
纯净变压器油与水的界面张力约为40~50mN m，而老化油与水的界面张力则较低，一般在25~35mN m左右，待油的界面张力降至19mN以下时，油中就会有油泥析出2．闪点：闪点是变压器油使用中的重要的安全指标，它可鉴定油品发生火灾的危险性。
闪点降低表示油中有挥发性可燃气体产生，这些可燃气体往往是由于电气设备局部过热，电弧放电造成绝缘油在高温下裂解而产生的。
一般在不影响油的其他指标（黏度，密度）的情况下，闪点越高越好。
3．凝点（倾点）：凝点和倾点都是表征油品低温流动性的指标。
凝点是指液体油品在一定条件下，失去流动性的最高温度。
而倾点则是油品在一定条件下，能够流动的最低温度。
变压器油的低凝点与倾点对变压器油的应用具有非常重要的意。
如变压器凝点（倾点）低，则可在较低的环境温度下保持低黏度，而保证运行变压器内部的正常循环，确保绝缘和冷却效果。
其黏度随温度的下降而上升，直到成为半固体，此时油的冷却效果几乎为零，因此，对于在寒带运行的变压器来说，油品必须有较低的倾点。
4．黏度：油品的黏度对变压器的冷却效果有着密切的关系，黏度越低，油品的流动性越好，冷却效果也越好。
此外，低粘度有助于变压器油穿过窄油道，浸渍绝缘层，在绕组中充分循环。
5．密度：单位体积油品的质量成为油品的密度。
其单位为3kg cm，密度受温度影g或3响较大，因此使用时应注明温度。
我国统一规定，石油及其产品在20℃时的密度称为标准密度。
为了避免在寒冷的气候条件下，由于变压器油含水量较多而可能出现的浮水现象，变压器油的密度应不大于30.895g cm，通常情况下，变压器油的密度为30.8~0.9g cm。

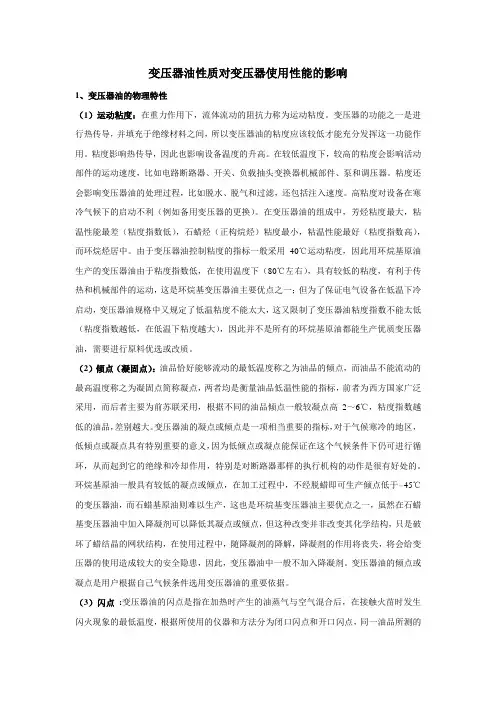

变压器油各项指标意义
变压器油性质对变压器使用性能的影响1、变压器油的物理特性（1）运动粘度：在重力作用下，流体流动的阻抗力称为运动粘度。
变压器的功能之一是进行热传导，并填充于绝缘材料之间，所以变压器油的粘度应该较低才能充分发挥这一功能作用。
粘度影响热传导，因此也影响设备温度的升高。
在较低温度下，较高的粘度会影响活动部件的运动速度，比如电路断路器、开关、负载抽头变换器机械部件、泵和调压器。
粘度还会影响变压器油的处理过程，比如脱水、脱气和过滤，还包括注入速度。
高粘度对设备在寒冷气候下的启动不利（例如备用变压器的更换）。
在变压器油的组成中，芳烃粘度最大，粘温性能最差（粘度指数低），石蜡烃（正构烷烃）粘度最小，粘温性能最好（粘度指数高），而环烷烃居中。
由于变压器油控制粘度的指标一般采用40℃运动粘度，因此用环烷基原油生产的变压器油由于粘度指数低，在使用温度下（80℃左右），具有较低的粘度，有利于传热和机械部件的运动，这是环烷基变压器油主要优点之一；但为了保证电气设备在低温下冷启动，变压器油规格中又规定了低温粘度不能太大，这又限制了变压器油粘度指数不能太低（粘度指数越低，在低温下粘度越大），因此并不是所有的环烷基原油都能生产优质变压器油，需要进行原料优选或改质。
（2）倾点（凝固点）：油品恰好能够流动的最低温度称之为油品的倾点，而油品不能流动的最高温度称之为凝固点简称凝点，两者均是衡量油品低温性能的指标，前者为西方国家广泛采用，而后者主要为前苏联采用，根据不同的油品倾点一般较凝点高2～6℃，粘度指数越低的油品，差别越大。
变压器油的凝点或倾点是一项相当重要的指标，对于气候寒冷的地区，低倾点或凝点具有特别重要的意义，因为低倾点或凝点能保证在这个气候条件下仍可进行循环，从而起到它的绝缘和冷却作用，特别是对断路器那样的执行机构的动作是很有好处的。
环烷基原油一般具有较低的凝点或倾点，在加工过程中，不经脱蜡即可生产倾点低于－45℃的变压器油，而石蜡基原油则难以生产，这也是环烷基变压器油主要优点之一，虽然在石蜡基变压器油中加入降凝剂可以降低其凝点或倾点，但这种改变并非改变其化学结构，只是破坏了蜡结晶的网状结构，在使用过程中，随降凝剂的降解，降凝剂的作用将丧失，将会给变压器的使用造成较大的安全隐患，因此，变压器油中一般不加入降凝剂。
变压器油详述
变压器油一、变压器油的作用及主要性能指标1.变压器油的作用是：1)绝缘作用。
变压器油是流体，它能够充满变压器内各部件之间的任何空间，避免了各部件与空气接触受潮引起的绝缘降低。
由于变压器油比空气绝缘强度高，能使绕组与绕组之间、绕组与铁芯之间、绕组与油箱外壳之间等均保持良好的绝缘，增加了变压器的绝缘强度。
变压器油能使木质及纸绝缘保持原有的化学和物理性能，并使金属得到防腐蚀作用，使绝缘保持良好的状态。
2)散热作用。
在运行中，铁芯和绕组中由于损耗而产生的热量使变压器油温度升高，体积膨胀，因其比重减小而上升，经冷却装置冷却后，再进入变压器油箱底部，从而形成油的循环。
油循环使绕组和铁芯得到冷却，改善了运行条件。
2.变压器油的主要性能指标：1)比重。
油在20～40℃时的比重不超过0.895。
由于油的比重小，使油中的杂质和水分容易沉淀。
2)黏度。
油在50℃时的黏度不超过9.6cSt。
由于油的黏度小，其对流散热作用较好。
3)闪点。
指油加热后产生的蒸气与空气混合，遇到明火能发生燃烧的最低温度。
闪点表示油的蒸发度，油的闪点越低，其蒸发度越高。
油的闪点越高越好，一般不应低于135℃。
4)凝固点。
油的黏度随温度而变化，温度越低，黏度越大。
当温度低到一定程度，油不再流动而凝固，这时的温度称为油的凝固点。
变压器油的标号表示油的凝固点温度。
凝固点低，油的对流散热性能好，因此凝固点越低越好。
5)酸价。
表示油中游离酸的含量。
酸价的大小表明油的氧化程度和劣化程度。
其大小用中和1克油中的全部游离酸所需要的氢氧化钾的毫克数( KOHmg/g)来表示。
油的酸价越低越好。
一般新油不应超过0. 05KOHmg/g，运行中的油不应超过0.4KOHmg/g。
6)酸、碱、硫及机械混合物。
这些杂质对电气设备的绕组、绝缘物、导线和油箱等都有腐蚀作用，含量越低越好。
7)安定度。
由于变压器油与空气长期接触和受热，会氧化成酸、树脂、沉淀物等，称为老化现象。
安定度就是指抗绝缘老化的能力，安定度越高越好。
变压器油检测指标
变压器油检测指标
变压器油是用于变压器等电气设备中的绝缘和冷却介质，其质量和性能对电气设备的安全运行至关重要。
以下是一些常见的变压器油检测指标：
1. 击穿电压：击穿电压是衡量变压器油绝缘性能的重要指标之一。
它表示油在电场作用下所能承受的最大电压值。
2. 水分含量：水分会降低变压器油的绝缘性能，因此检测水分含量是很重要的。
通常使用卡尔费休法或蒸馏法来测定水分含量。
3. 酸值：酸值是衡量变压器油中酸性物质含量的指标。
过高的酸值可能导致油的腐蚀性增加，影响设备的寿命。
4. 黏度：黏度会影响变压器油的流动性和散热性能。
通常使用运动黏度计来测量油的黏度。
5. 闪点：闪点是指变压器油在一定条件下能够产生可燃性气体的最低温度。
较高的闪点表示油的挥发性较低，安全性较好。
6. 倾点：倾点是指变压器油在低温下开始流动的温度。
较低的倾点表示油在寒冷环境下仍能保持良好的流动性。
7. 介电损耗因数：介电损耗因数反映了变压器油在电场中的能量损耗情况。
较低的介电损耗因数表示油的绝缘性能较好。
8. 界面张力：界面张力是衡量变压器油与水或其他污染物之间界面张力的指标。
较高的界面张力有助于防止油与水混合，提高绝缘性能。
这些指标可以通过实验室测试来确定，以确保变压器油的质量符合相关标准和要求。
定期进行变压器油的检测和维护，可以延长电气设备的使用寿命，保障设备的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器油,208升/桶
62,400公升
PourPoint流动点: -45 deg C.
Density密度@ 20 deg C:0.895kg/dm3
CorrosiveSulphur: NIL
PCB Content mg/kg:NonDetectable,检测不到
Dissipation Factor (Power Factor) D924: 0.05% max @ 25deg C and 0.3% max @ 100deg C
To conform to General Requirement of IEC 296 Class II (IEC 60296 2003 Latest) or IEC 666, BS 148 1998 Class 1A & 11A; IEC Class 1A & 11A and ASTM 3487 Standards (ASTM 1275B Latest).符合以上标准
Column A -Contain the specified technical characteristics to be considered together with the requirements stated in the technical specifications.产品质量要求
Column B-Guaranteed Characteristics to be specified in all the items by theTenderer. Missing data may entitle the Purchaser to reject the Tender.供应商确认产品指标
Gassing Tendency (D3300): + 15microL/min. Max at (Procedure A) and + 30 micro L/min at (Procedure B)
Impulse Breakdown: 145kV min at 25deg C
Color (D 1500): 0.5 max
Die electric breakdown voltage : 28KV-30KV (min) @ 0.040-in.gap,击穿电压
Oxidation stability氧化安定性(72 hrs. Test under accelerated ageing condition)72小时在加速老化的条件下
Sludge2.6Ditertiary– Butylparacrosolor Phenol by Mass– 0.3%
Interfacial Tension @ 2525 deg C:40 dynes/cm (min)
Flash Point闪点: 140 deg C
Viscosity黏度@ 40 deg C: 11 – 12 mm2/s
COLUMN A
COLUMN B
Oil, insulation, electrical, for transformer, circuit breakers, reactors and voltage regulatoΒιβλιοθήκη s, inhibited type.
油,绝缘,电气,适用于变压器,断路器,反应器,电压调节器,阻化作用的
Neutralization Value中和值(Acidity):0.3 – 0.4 mg (KOH)/g (max.)
泥Sludge % by Mass: 0.1
Neutralization Number中和值(acidity) (normal):0.03mg(KOH)/g
Water Content水分: 0.35 – 30ppm
LOT 2
Transformer Oil Technical Specifications
变压器油技术指标
FOR EACH GROUP OF ITEMS, TENDERERS ARE REQUIRED TO STATE OR RE-STATE DETAILED SPECIFICATIONS OF GOODS TO BE SUPPLIED. TENDERERS OFFERS SHALL BE REJECTED IF THEY DO NOT STATE DETAILED SPECIFICATIONS.每个项目都需要提供指标.
