柔性矿物绝缘防火电缆

＞柔性矿物绝缘防火电缆（

BBTRZ的组成

柔性矿物绝缘防火电缆是由铜绞线、矿物化合物绝缘、矿物化合物护套所构成。这种电缆虽然仍含有少量的有机材料，但电缆必须具备不燃、低烟、无毒和耐火特性。

二' BBTRZ霜次电摸电号

Modd of BBTRZ firoproof cable

B B i K z

>酗电压零aeiQW WCDV)

电

91 h BnTR7(WnZANM)6/IKV-3 UQm-m1

羸甌躊D61KV门帳2轴佃ris甌権IWirniT的斷火电虞

911- UBTKZlWDiZAN MJ bfl JC\-4 K 120mm3 未示：胡芯D.&LJO/LMra卅観IE的訪哝电

严I? 制科转性吒谆flfe ri*l chjiriscTmwnc

ffl 詩休Cuppwr 匚Ofidii咖g WE[ T )省R&Onul呎

協导羽^ A luvniniiQii 盅uL

蠡Co'ppC'i 鼻13曲山*~~??.1■-一??.■■■■—

—■■■?一一■='『塑护您AlufflnTiiiJirn 亠

L 吧咽无SLSOH-WD ——■- _Mn._WD 疋第FlAnic『钊B■砂—兀?瓦丽呂

丨「厂“》?疋岛W 火F JJC Li sNH

控斂申jjj Controt ----- ----- —一一—---- 0 乍li

1IBTR7-

h me 叭■? rrEfiTxicifci/'lc ofS^Mme 0 首打K V, lpc?；

nr2^0rmn' in iBciiaTil And Zp

E.^2 WDZAN-BHTTtZMy.Si^ I K： V-4X l^cirn1

li me iai f=re|M%￡i J c&bLe 4*<：4『亡0 k. V and 】2Dsnm x kik tecl i o-rul jre B

＞结构图

——k低烟无毒外护鳌

Low-smoke nantnxic outer sheath 2,矿物隔火

展

Mineral fire > sclauon layci S.绝缘隔葛层

r&ol^lion l^yer -- 趴矿物质燮缭层

Mineral insuhtiun layer

------------------ Sv竽合导体

Stranded uciTidiictor

(柔性I矿物质绝缘肪火电轨

(Fkxiblc) mincral insulaud flrupruofcabl?

＞产品特性

BBTRZ柔性矿物绝缘防火电缆与其他普通电缆的主要区别之一就在于生产时利用了大

功率电子加速器产生的高能电子束（B射线）对特殊配方的无机化合物进行了交联处理，从而使电缆能经受高达125C的工作温度。BBTRZ在保持柔性性能的同时又大大提高了防火性能，可在负载1000V工作条件下承受950 C、3小时的燃烧，同时具有康喷淋、抗机械冲击的功能。

2、包装、运输与储存

电缆自身柔软的特性可以更好地缠绕在电缆盘上。电缆装卸时，电缆盘不应平放或多盘同时

吊装。

电缆运输中，电缆应被稳定地固定在运输工具上，防止互相碰撞或翻倒。电缆搬运时，不应从高处扔下或受到机械撞击。电缆应避免露天存放，并尽可能保持场地干燥。

3、产品标准与规定

柔性矿物绝缘防火电缆按照以下标准制造

1与阻燃耐火及无卤低烟耐火电缆的比较技术性能比较

核心优势：不怕火燃烧、不成为火源、不传播火情 -真正的【燃烧不短路、短路不燃烧】，符合目前《建规》中规定的火灾延续时间的要求，也是各类电缆标准中最高的放火标准。阻燃特性：BBTRZ 电缆的主要材料（无机物或无机化合物），决定了电缆本性的非燃性，因

此不蔓延火灾、不传播火情。

防火特性：BBTRZ 电缆严格遵循英国 BS6387标准，发生火灾时能保证至少 3小时不必要人

员与财产抢救的宝贵时间。

II 1?

IfOhaija HtB 『h! ■価码R?9fl!i4

爲 CkviG 祥吒"

1st Claw tfCs SDrr in AttClAMAMVlb. l*CvniB

啊具]享mi ■揖AMR 圖

Qih-1 fni n

C I JCI > q-酣疔匕hum 址I 】5^ rifit^iiwi bum ind! s^irar* Car

JE Wiiheat

VSIClviFVI^^ Ijnoa

CI AN ZQS V ^K J 他

With out

VrKh" .1

蛙強方江t

W?e5O^ftM0t]5au? MBMttlSmm

坍火摘击慎船工za^50^-

击沖;i

Tmt annhodt; rlit prii

L I a >i> C t 二 IT? hum r^T I Zilz:: n

I- in:pra-r?f urd waterpTMf tr si 1- rii-ss Mi h'C|-t =, burn for mra first,

T K CBI bum und Mfray °u r I J mm

f-ifK^ruuJ'itil itupuel 1-tL. U I UK JJO"C!r SO u 止注 ui dziipjci. di L5iiun.

1-1 II

机书.■ 士 McLhLLTiica] ir^p&cl

1、矿物绝缘电缆制造执行标准：

JG/T 313-2011縊定电K75OV及以下金属护色无机茁物绝缘电缆及终谦Q/VASU 17-201280定电压I KV及以下矿物质绝塚防火电缆

Q/VASU 16-2012矿物质特种新型防火电缆

2、矿物绝缘电址的特性标准：

BS63&7:1994用于火灾董件下保持电路完/的电缆的性能妄求（英刑）GA306.1 ~ 306.2-2007公安部消防标准

1EC60332-3电缆在火焰条件下的燃烧试验

GB/T1838O.I-.3-2OOI电缆在火焰条件下的燃烧试验

GB/1 17651.2-1998电缆或光缆在特定条件下燃烧的泅密度测定

GB/T17650.2-1998?自电缆的材料燃烧时好出气体试脸

3、矿物绝缘电缆的应用标准；

DGJ08-93-2002R用連筑电线电缆昉火设计规范

IEC364-5-523建筑韌电气装置电气设备的选歼和安装布线

GB5OI27-94电力工程电缆设计规范

GB5004$?200诙层民用建筑设计防火规范

G B 50016-2006建筑防火设计规范

GB50116-98火灾自动报鳖系统设计规范

99D163矿物绝缘电缆戴设

JGJ/T16-92民用建筑电气设计规范

GB500G7?97汽车库、倦车库、停车场设计防火规范

AS2293建筑物中火灾探测和报簽

AS3000线规则中消防设备和电楼

GB50I68-92电气装蜀安装工程.电缆线路施工及洽收規范

柔性矿物绝缘电缆与BTTZ矿物绝缘电缆比较说明

柔性防火电缆与矿物绝缘电缆比较说明摘要：论述实际上是一种“耐火电缆”的派生，也就是说在绞合导体外缠绕带状物后再纵包一层可焊接、轧纹铜带作为电缆护套。如果说该电缆也称之为“防火电缆”，其电缆结构有两个致命弱点：一是绝缘层采用带状物后。在发生火灾后，电缆中带状物将会变成粉末状，该粉末易于脱落从而导致电缆芯与芯、芯与铜护套发生碰相。二是护套采用铜带纵包焊接轧纹。铜带在发生机械变形后（轧纹）将会变硬，第一条的弱点从而导致该电缆不能通过退火而恢复铜带的柔软性，这一点与“柔性”是相违背的。通过剖析探索两种电缆的结构、特点、电气特性、耐火特性、环保特性，充分说明两种防火电缆的优缺点。关键词：柔性防火电缆，耐火电缆，防火电缆特性 1、所谓“柔性防火电缆”实际上是一种“耐火电缆”的派生，也就是说在绞合导体外缠绕带状物后再纵包一层可焊接、轧纹铜带作为电缆护套。如果说该电缆也称之为“防火电缆”，其电缆结构有两个致命弱点：一是绝缘层采用带状物后。在发生火灾后，电缆中带状物将会变成粉末状，该粉末易于脱落从而导致电缆芯与芯、芯与铜护套发生碰相。二是护套采用铜带纵包焊接轧纹。铜带在发生机械变形后（轧纹）将会变硬，第一条的弱点从而导致该电缆不能通过退火而恢复铜带的柔软性，这一点与“柔性”是相违背的。而矿物绝缘电缆在国外已有上百年的生产、应用历史,在国内也有近三十年,其性能已经历无数个工程完美实际应用的证明,如国家大剧院、东莞玉兰大剧院、东方艺术中心等。因为矿物绝缘电缆的绝缘层采用的是密实的氧化镁粉末，其熔点可达2800℃，而且该电缆在成品后都要进行光亮退火，使电缆变得柔软。YTTW电缆仅仅是国内个别厂家为了争夺矿物电缆的市场在近段时间而推出的产品。 2、矿物绝缘电缆是个技术成熟、性能优越的产品,其不但在九一年便有了国家标准（GB13033-1991）,而且还有国际标准如IEC60702-2002（国际电工委员会标准）、BS6207-2001（英国标准）、AS3187-1995（澳大利亚标准）等标准。YTTW电缆则没有任何国家权威性的技术要求，更没有国家及国际标准了，其性能只是厂家自行介绍而已。 3、关于电缆载流量问题，矿物绝缘电缆完全参照IEC364-5-523《建筑物电气装置第五篇：电气设备的选择和安装第52章：布线系统第523节：载流量》，该标准对不同型号规格的矿物绝缘电缆的载流量作了明确的规定。怎么能说“BTTZ矿物绝缘电缆决不可能具备每个型号及品种的载流量资料”呢？而YTTW电缆的载流量无任何国家标准、国际权威资料证明。 4、关于“实体”耐火试验：2001年，公安部四川消防研究所模拟实体矿物绝缘电缆特性实验，其目的：一是检测消防设备通常选用的电缆及敷设方式在实体火灾实验中的延续供电能力；二是常用电缆在火灾时，有消防喷水和重物坠落的情况下能否保证供电；三是火灾时，矿物绝缘电缆降低截面等级使用，能否正常启动消防设备。试验的方案类似于英国消防研究所的实体火灾试验。模拟实体火灾特性实验最终得出以下结论：在模拟实体火灾条件下，以多种规格的电缆按照选定的敷设方式进行试验，其实验记录表明：

柔性矿物绝缘防火电缆

柔性矿物绝缘防火电缆＞柔性矿物绝缘防火电缆（ BBTRZ的组成柔性矿物绝缘防火电缆是由铜绞线、矿物化合物绝缘、矿物化合物护套所构成。这种电缆虽然仍含有少量的有机材料，但电缆必须具备不燃、低烟、无毒和耐火特性。二' BBTRZ霜次电摸电号 Modd of BBTRZ firoproof cable B B i K z >酗电压零aeiQW WCDV) 电 91 h BnTR7(WnZANM)6/IKV-3 UQm-m1 羸甌躊D61KV门帳2轴佃ris甌権IWirniT的斷火电虞 911- UBTKZlWDiZAN MJ bfl JC\-4 K 120mm3 未示：胡芯D.&LJO/LMra卅観IE的訪哝电严I? 制科转性吒谆flfe ri*l chjiriscTmwnc ffl 詩休Cuppwr 匚Ofidii咖g WE[ T )省R&Onul呎協导羽^ A luvniniiQii 盅uL 蠡Co'ppC'i 鼻13曲山*~~??.1■-一??.■■■■— —■■■?一一■='『塑护您AlufflnTiiiJirn 亠 L 吧咽无SLSOH-WD ——■- _Mn._WD 疋第FlAnic『钊B■砂—兀?瓦丽呂丨「厂“》?疋岛W 火F JJC Li sNH 控斂申jjj Controt ----- ----- —一一—---- 0 乍li 1IBTR7- sclauon layci S.绝缘隔葛层 r&ol^lion l^yer -- 趴矿物质燮缭层 Mineral insuhtiun layer ------------------ Sv竽合导体 Stranded uciTidiictor (柔性I矿物质绝缘肪火电轨 (Fkxiblc) mincral insulaud flrupruofcabl? ＞产品特性 BBTRZ柔性矿物绝缘防火电缆与其他普通电缆的主要区别之一就在于生产时利用了大功率电子加速器产生的高能电子束（B射线）对特殊配方的无机化合物进行了交联处理，从而使电缆能经受高达125C的工作温度。BBTRZ在保持柔性性能的同时又大大提高了防火性能，可在负载1000V工作条件下承受950 C、3小时的燃烧，同时具有康喷淋、抗机械冲击的功能。

NG-A柔性矿物绝缘电缆终端接线方法

防火电缆根据型号不同，终端头安装也不一样，胜华电气防火电缆型号包括BTTZ矿物绝缘电缆、YTTW柔性防火电缆、BTLY(NG-A)隔离型柔性防火电缆等。下面就根据这些型号介绍下终端头的安装制作：一、BTTZ矿物绝缘防火电缆终端头 BTTZ矿物绝缘防火电缆终端头，终端示意图终端是安装在矿物绝缘电缆末端的一个完整端部，包括一个封端和一个填料函或者一个组合的封端/填料函装置。每根电缆都需要安装终端。矿物绝缘电缆接头安装与敷设规范矿物绝缘电缆接头制作视频教程二、YTTW柔性防火电缆终端 YTTW柔性防火电缆终端结构图

YTTW柔性防火电缆终端安装安装《终端连接器安装示意图》安装即可。三、BTLY（NG-A）柔性防火电缆终端柔性防火电缆终端安装制作：《终端连接器安装示意图》如下： 1、准备终端头制作工具，用刀具剥离外护套和斜口钳剥除耐火层。 2、终端铝管剥除长度为7-8厘米，将铝管割出痕迹，但不的损坏云母，以便铝管的剥除。

3、根据端子的插入深度剥除云母绝缘，去掉所有保护层的电缆，用砂纸去除铝管表面的氯化物。 4、将电缆穿过热缩套管，并用电吹风机热缩，安装终端连接器与铝管。 5、将连接处拧紧，选择合适的铜鼻子（接线端子），将其套入剥好的云母带后的线芯。

6、强电缆线芯传入热缩套管，用电吹风热缩，用铜铝过渡端子将连接器和地线相连接，防火电缆终端头就安装完成了。总之，防火电缆终端头安装简单方便，可以根据厂家提供的资料步骤安装，也可以电缆厂家派人技术指导培训等，胜华电气30年电缆行业经验，拥有一支实力强大的技术团队和一站式解决方案的服务体系，帮助更多企业使用上安全质量保证的防火电缆，提供电力通电保障。

NGA柔性矿物绝缘电缆终端接线方法

防火电缆根据型号不同,终端头安装也不一样,胜华电气防火电缆型号包括BTTZ矿物绝缘电缆、YTTW柔性防火电缆、BTLY(NG-A)隔离型柔性防火电缆等。下面就根据这些型号介绍下终端头的安装制作: 一、BTTZ矿物绝缘防火电缆终端头 BTTZ矿物绝缘防火电缆终端头,终端示意图终端就是安装在矿物绝缘电缆末端的一个完整端部,包括一个封端与一个填料函或者一个组合的封端/填料函装置。每根电缆都需要安装终端。矿物绝缘电缆接头安装与敷设规范矿物绝缘电缆接头制作视频教程二、YTTW柔性防火电缆终端 YTTW柔性防火电缆终端结构图

YTTW柔性防火电缆终端安装安装《终端连接器安装示意图》安装即可。三、BTLY(NG-A)柔性防火电缆终端柔性防火电缆终端安装制作:《终端连接器安装示意图》如下: 1、准备终端头制作工具,用刀具剥离外护套与斜口钳剥除耐火层。 2、终端铝管剥除长度为7-8厘米,将铝管割出痕迹,但不的损坏云母,以便铝管的剥除。

3、根据端子的插入深度剥除云母绝缘,去掉所有保护层的电缆,用砂纸去除铝管表面的氯化物。 4、将电缆穿过热缩套管,并用电吹风机热缩,安装终端连接器与铝管。 5、将连接处拧紧,选择合适的铜鼻子(接线端子),将其套入剥好的云母带后的线芯。

6、强电缆线芯传入热缩套管,用电吹风热缩,用铜铝过渡端子将连接器与地线相连接,防火电缆终端头就安装完成了。总之,防火电缆终端头安装简单方便,可以根据厂家提供的资料步骤安装,也可以电缆厂家派人技术指导培训等,胜华电气30年电缆行业经验,拥有一支实力强大的技术团队与一站式解决方案的服务体系,帮助更多企业使用上安全质量保证的防火电缆,提供电力通电保障。

BY隔离型柔性矿物绝缘电缆

B T L Y隔离型(柔性)矿物绝缘电缆产品结构： 1、胜宇BTLY新型铝套连续挤包矿物绝缘电缆结构： ①铜导体②金云母带绝缘③铝金属套(铝金属套可选作PE接地线)④交联隔离套⑤Mg(OH) 或Al(OH)耐火层⑥无卤低烟聚烯烃外护套二、胜宇BTLY、BTLYQ、BTLV、BTLVQ连续挤包铝护套矿物绝缘电缆胜宇电缆科技有限公司在传统BTT矿物绝缘电缆的基础上自主研发了新型BTLY、BTLYQ、BTLV、BTLVQ铝护套连续挤包矿物绝缘电缆 1、产品结构： ①、导体为圆形铜绞线(相对BTT的实心铜杆较软)②、绝缘层为纯金云母带(不再与挤包绝缘料复合组成，从而排除碳粒的产生，提高了耐电稳定性)③、金属套为连续挤出的铝金属管(大大简化了BTT的铜管拉拔工艺)，④、隔离套(交联绝缘)⑤、耐火层(在其外覆以火焰下不熔不燃可膨胀阻火的无机物—Mg(OH)或AL(OH))，⑥、外护套塑料(聚烯烃或聚氯乙烯)， 2、它的特征： ①耐火标准可通过BS6387三项考核：即950℃3h火焰下不击穿，650℃30min后承受15min 的水喷淋(直接浸水亦可)，950℃火焰下承受15min的敲击振动而不破坏，从而在耐火性能上完全达到BTT的考核标准。

②该产品1.5~6平方规格可生产1~37芯，10~240平方规格可生产1~5芯，300~630平方可生产单芯,长度可根据用户需要，整根无接头整盘交货。 ③敷设时可不必另行穿管，具有BTT同等的防水、防冲击功能。 ④具有良好的防鼠、防蚁、防辐射功能,可保证电缆具有稳定性、寿命长和耐久性。 ⑤工作温度低、线损小、抗过载能力强，使用寿命长、安全性高，在有环保要求的项目中尤其适合应用。 ⑥防爆(电缆中高度压实的绝缘材料及专门密封套安装的电缆终端可以阻止蒸汽、气体和火焰进入与电缆连接的电气设备，因而实用于有爆炸危险的地方和各种防爆设备、器材的连线。) ⑦耐腐蚀(BTT(L)系列矿物绝缘电缆的金属套具有高耐腐蚀性，对于大多数的装置来说，它不需要采取附加的防护措施；即使在电缆的金属护套易遭受化学品腐蚀或工业污染严重的地方，因为电缆最外层有塑料外护套的保护，它仍然安全。) ⑧机械性强度高(BTT(L)系列矿物绝缘电缆坚固耐用，在电缆直径变形三分之一的情况下仍可正常工作，即使经受剧烈的机械破坏，也不会损害其电性能。) 3、用铝为主要材料金属管挤出代替铜管拉拔不但简化了工艺提高了效率，而且使产品成本大幅下降(铝材仅为铜材综合成本的1/10)。用铝管之所以能代替铜管，在高温火焰下不熔，得益于铝管外挤覆的膨胀耐火层：在火焰侵袭下膨胀层发泡固化，形成厚厚的屏障阻隔了火焰对铝管的直接喷射。不但铝管的完整性得以保存，而且使云母带受热温度降低至600℃以下，云母带绝缘的稳定性无疑得到提高(云母带的绝缘电阻随温度的降低而上升)。

BTLY 隔离型(柔性)矿物绝缘电缆

BTLY隔离型(柔性)矿物绝缘电缆产品结构： 1、胜宇BTLY新型铝套连续挤包矿物绝缘电缆结构： ①铜导体②金云母带绝缘③铝金属套(铝金属套可选作PE接地线)④交联隔离套⑤Mg(OH)或Al(OH)耐火层⑥无卤低烟聚烯烃外护套二、胜宇BTLY、BTLYQ、BTLV、BTLVQ连续挤包铝护套矿物绝缘电缆胜宇电缆科技有限公司在传统BTT矿物绝缘电缆的基础上自主研发了新型BTLY、BTLYQ、BTLV、BTLVQ铝护套连续挤包矿物绝缘电缆 1、产品结构： ①、导体为圆形铜绞线(相对BTT的实心铜杆较软)②、绝缘层为纯金云母带(不再与挤包绝缘料复合组成，从而排除碳粒的产生，提高了耐电稳定性)③、金属套为连续挤出的铝金属管(大大简化了BTT的铜管拉拔工艺)，④、隔离套(交联绝缘)⑤、耐火层(在其外覆以火焰下不熔不燃可膨胀阻火的无机物—Mg(OH)或AL(OH))，⑥、外护套塑料(聚烯烃或聚氯乙烯)， 2、它的特征： ①耐火标准可通过BS6387三项考核：即950℃3h火焰下不击穿， 650℃30min后承受15min的水喷淋(直接浸水亦可)，950℃火焰下承受15min的敲击振动而不破坏，从而在耐火性能上完全达到BTT的考核标准。 ②该产品1.5~6平方规格可生产1~37芯，10~240平方规格可生产1~5芯，300~630平方可生产单芯,长度可根据用户需要，整根无接头整盘交货。 ③敷设时可不必另行穿管，具有BTT同等的防水、防冲击功能。 ④具有良好的防鼠、防蚁、防辐射功能,可保证电缆具有稳定性、寿命长和耐久性。

⑤工作温度低、线损小、抗过载能力强，使用寿命长、安全性高，在有环保要求的项目中尤其适合应用。 ⑥防爆(电缆中高度压实的绝缘材料及专门密封套安装的电缆终端可以阻止蒸汽、气体和火焰进入与电缆连接的电气设备，因而实用于有爆炸危险的地方和各种防爆设备、器材的连线。)⑦耐腐蚀(BTT(L)系列矿物绝缘电缆的金属套具有高耐腐蚀性，对于大多数的装置来说，它不需要采取附加的防护措施；即使在电缆的金属护套易遭受化学品腐蚀或工业污染严重的地方，因为电缆最外层有塑料外护套的保护，它仍然安全。) ⑧机械性强度高(BTT(L)系列矿物绝缘电缆坚固耐用，在电缆直径变形三分之一的情况下仍可正常工作，即使经受剧烈的机械破坏，也不会损害其电性能。) 3、用铝为主要材料金属管挤出代替铜管拉拔不但简化了工艺提高了效率，而且使产品成本大幅下降(铝材仅为铜材综合成本的1/10)。用铝管之所以能代替铜管，在高温火焰下不熔，得益于铝管外挤覆的膨胀耐火层：在火焰侵袭下膨胀层发泡固化，形成厚厚的屏障阻隔了火焰对铝管的直接喷射。不但铝管的完整性得以保存，而且使云母带受热温度降低至600℃以下，云母带绝缘的稳定性无疑得到提高(云母带的绝缘电阻随温度的降低而上升)。 4、胜宇BTLY新型矿物绝缘电缆已在全国许多重点工程中采用，如中国第一高楼上海中心大厦、上海贝宁之星酒店、北京中国工商银行总行营业办公楼二期(业务营运中心)、北京博大经开建设有限公司A座B座裙房及地下室工程项目等工程的防火电缆系统中得到广泛使用，同时该产品通过： 1、通过国家防火建筑材料质量监督检验中心检测，检测依据： ZAN-BTLV、WDZAN-BTLY-系列矿物绝缘电缆通过BS6387耐火标准三项考核： ①BS 6387:1994《在火焰条件下电缆保持电路完整性的性能要求》包括BS 6387:1994附录D2标准的单纯耐火试验(C类)：(950℃，180min)，试样在施加额定电压下，3A熔断器不熔断。

矿物绝缘电缆及其敷设简介

矿物绝缘电缆及其敷设简介（前言：标准、规范、规程）一、矿物绝缘电缆的概念 1、概念或定义国家标准GB/T13033—2007《额定电压750V及以下矿物绝缘电缆及终端》（第一部分）中没有给出定义。 2、住房和城乡建设部的标准JG/T313—2011《额定电压 750V及以下矿物绝缘电缆及终端》(中华人民共和国建筑工业行业标准) 给出定义不适合BTTZ矿物绝缘电缆。具体到今天的介绍主要以国家标准GB/T13033—2007《额定电压750V及以下矿物绝缘电缆及终端》为基础。说的更具体点主要介绍铜芯铜护套氧化镁绝缘防火电缆，因为《矿物质电缆敷设技术工程》——JGJ232__2011中主要内容就是铜芯铜护套氧化镁绝缘防火电缆的敷设规定。它的定义如下：采用高导电率的铜作导体，无机物氧化镁作绝缘，无缝铜管作护套，必要时在金属铜护套外面挤包一层塑料外护套。例如：铜芯铜护套氧化镁绝缘防火电缆(以下简称BTTZ 电缆)，是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。这个定义与上一个定义相比显得更狭义。

3、矿物绝缘电缆的发展矿物绝缘电缆(Mineral Insulated Cable)简称MI电缆。目前按结构特性可以分为刚性和柔性两种。刚性矿物绝缘电缆(BTTZ)发明较早，19世纪末瑞士工程师Arnold Francois Borel就提出矿物绝缘电缆的设想，并于1896年获得专利权，1934-1936年法、英投入生产以后发展很快。我国也于上世纪六十年代研制，开始用于军事、冶金等领域，80年代中期开始工业化生产，并逐步被建筑领域全面接受。在1991年我国颁布了GB13033《额定电压750V及以下矿物绝缘电缆及终端》国家标准，但相应的设计标准和规范的制订、修订工作未能跟上，导致该矿物质电缆的使用和推广在我国一直发展缓慢，在应用方面严重滞后于发达国家。近几年，为了提高电气线路的安全等级，减少电气火灾事故的发生及损失，国家建设部、公安部以及一些地方政府相继出台了电气设计规范，并明确规定在一些重要的电气线路或场所宜采用矿物绝缘电缆，进一步拓宽了矿物绝缘电缆的应用范围。 4、现行标准及规范

BTLY矿物绝缘电缆与YTTW柔性防火电缆

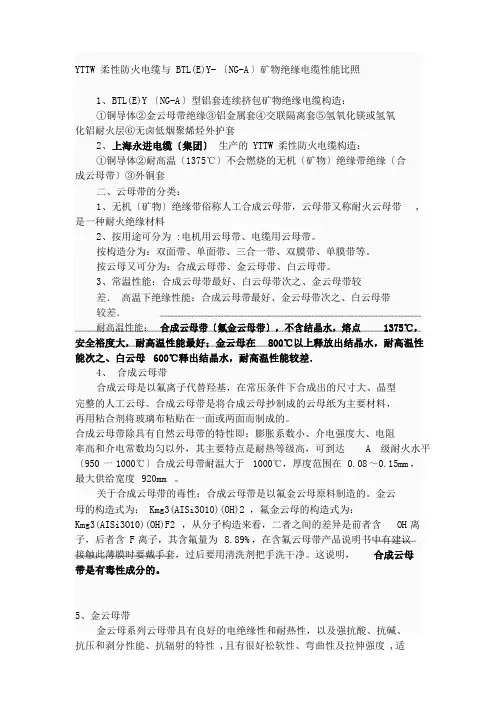

BTLY矿物绝缘电缆与YTTW柔性防火电缆 BTLY矿物绝缘电缆与YTTW柔性防火电缆性能对比2011年09月02日 1产品结构 1.1.1 BTLY—1、铜导体2、金云母带绝缘3、铝金属套4、交联隔离套5、,Mg(OH)2或AI(OH)3膨胀耐火层6、无卤低烟聚烯烃外护套 1.1.2 YTTW—1、铜导体2、耐高温（1375℃）不会燃烧的无机（矿物）绝缘带绝缘3、外铜套 1.2云母带的分类及性能 1.2.1 YTTW采用是合成云母带（氟金云母带），而BTLY采用是金云母带。 1.2.2云母带耐高温性能：合成云母带，不含晶体水，熔点1375℃，安全裕度大，耐高温机能最佳，金云母在800℃以上释放出晶体水。 1.3金云母带与合成云母带性能比较 1.3.1金云母系列云母带具有良好的耐火性、耐酸碱性和抗电晕、抗辐射的特性,且有很好柔软性及拉伸强度,适合于高速缠绕。耐火实验表白：包绕了金云母带的电线电缆，在温度840℃电压1000V的条件下可保证90min小时不发生击穿。 1.3.2金云母玻纤耐火带被广泛应用于高层修建、地下铁道、大型电站及重要的工矿企业等与防火安全和消防救生关于的地方，例如，消防设备及紧急向导灯等应急设施的供电路线和控制路线。由于其价格低廉，是做耐火线缆的首选质料。

1.3.3合成云母是以氟离子代替羟基，在常压条件下合成出的尺寸大、晶型完整的人工云母。合成云母带是将合成云母抄制成的云母纸为主要质料，再用粘合剂将玻璃布粘贴在一面或两面而制成的。将玻璃布粘贴在云母纸一面的叫做“单面带”，两面都粘贴的叫“双面带”。在制造过程当中，将几个结构层次粘合在一起后，再颠末炉子烘干，然后收卷，再分切成不同规格的带子。 1.3.4合成云母带除具有天然云母带的特性即：膨胀系数小、介电强度大、电阻率高和介电常数均匀以外，其主要特点是耐热等级高，可达到A级耐火水平（950～1000℃）合成云母带耐温大于1000℃，厚度规模在0.08～ 0.15mm，最大供应宽度920mm 。 1.3.5合成云母带的毒性合成云母带是以氟金云母原料制造的。金云母的结构式为： Kmg3(AISi3O10)(OH)2，氟金云母的结构式为：Kmg3(AISi3O10)(OH)F2，从分子结构来看，二者之间的差别是前者含OH离子，后者含F离子，其含氟量为 8.89%，正是由于合成云母中含有F离子,才使耐热等级大幅度提高.而合成云母含氟的特点,也正是国外薄膜补强金云母带制造厂商为了竞争的需要而高文文章的借口.其实,对于耐火电缆来说,含氟与否并不是关键因素,问题是电缆燃烧时有多少氟释放出来,所释放出的氟是否达到致死量.某国外商只是说在薄膜补强金云母带中用的是一种“高聚物薄膜”，而这中高聚物是否含氟等成分却只字不提，使人费解，只是在产品说明书中建议接触此薄膜时要戴手套，过后要用清洗剂把儿洗干净。这说明，薄膜补强金云母带是有毒性成分的。 1.4 金属管与铜管性能比较 1.4.1金属管采用是连续挤出无缝铝管。具有防水、耐腐蚀、等功能，而YTTW电缆铜管采用是纵包连续焊接，而连续焊接缺点是易漏焊、易脱落。生产成本较高。 2 YTTW揉性防火电缆的缺点 2.1.1 YTTW电缆，首先它的护套接纳了铜护套，用铜量大增故生产成本增加。

矿物绝缘电缆(BTTZ)与柔性防火电缆(YTTW)

矿物绝缘电缆(BTTZ)与柔性防火电缆(YTTW) 发布时间：2009-11-20 来源：本站作者：湖州市久盛电气有限公司目前国内市场上有两种防火电缆，一种是采用氧化镁粉作绝缘的传统矿物绝缘电缆（型号为BTTZ），另一种是采用玻璃纤维及云母复合材料作绝缘的无机矿物绝缘电缆（型号为YTTW）. 传统的矿物绝缘电缆的铜导电线芯、铜外护套及绝缘层为密实的一体，国外生产和使用已有近80年的历史，国内生产和使用也有近20多年的历史，且在国内外的众多大项目中已广泛使用，效果甚佳，产品有国际标准IEC60702-2002和主要发达国家的国家标准，我国也有相应的国标GB/T13033-2007等同于IEC60702-2002。无机矿物绝缘电缆又称柔性防火电缆，其导体由多股铜线绞合而成，以多层云母带做绝缘层，云母带采用玻璃纤维布作基料，外层采用铜带纵向包裹连续焊接将其封闭构成外护套，再将光滑的外护套压制成螺旋形。本文主要依据国内外电缆测试标准，通过耐火性能、耐电压性能、载流量等对比试验的方法，对试验结果进行分析，比较两种电缆的性能。一、耐火性能对比试验耐火性能试验反映的是电缆在火灾条件下的持续供电能力，为检验矿物绝缘电缆(BTTZ)和无机矿物绝缘电缆（YTTW）的耐火性能，分别按GB/T19216、 IEC331、 BS6387的耐火实验规定。对规格为4×25两种电缆进行对比试验。试验结果见表1。从表1的试验结果来看，两种同规格电缆均能通过相应的实验。而在实际的火灾条件下，可燃物质的燃烧、消防水的喷淋、烧落物的击打经常存在，而且往往同时并存。BS6387标准中，虽然能考虑到火灾条件下的众多因素，但是并不周全，主要体现在所规定的燃烧、喷淋、冲击试验的试样每项均为独立的试样，即每项试验的试样并不是同一试样，无法反映火灾条件下燃烧、喷淋、冲击同时作用于同一根电缆上的情形。因此，要反映真实火灾条件下电缆的持续供电能力，其试验条件应该更加苛刻，国外以往发生的火灾事故也说明了这一点。1987年英国伦敦King cross地铁站发生火灾，1996年德国dusseldorf机场发生火灾，死亡16人，伤60多人。电缆的安全耐火性能引起了人们更为广泛的重视，尤其是欧洲对电缆的耐火性要求更高。英国地铁公司制定的新的电缆耐火性实验要求，明确规定了所有试验均在同一根电缆样品上进行。实验要求在950℃火焰燃烧，每隔10min冲击一次，并施加750V的额定电压，持续3小时后，维持此燃烧冲击状态持续喷淋15min，之后将同一样品以冲击点为中心按规

矿物绝缘防火电缆(BTT)系列

矿物绝缘防火电缆（BTTW /YTTW /BTTRZ）系列柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。柔性矿物绝缘防火电缆BTTRZ（BTTW / YTTW）系列燃烧不短路短路不燃烧产品介绍产品名称：柔性矿物绝缘防火电缆（BTTW）

型号规格:（1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯） 1、产品标准：中国已颁布的各类相关规范、规程主要有：《高层民用建筑设计防火规范》【GB50045-95(2005年版)】《北京市民用建筑电线电缆防火设计规程》【DGJ08-93-2002】《建筑设计防火规范》【GB 50016-20 06】《中国消防手册》【2007版】《火灾自动报警系统设计规范》【GB 50116-98】《民用建筑电线电缆防火设计规范》【DGJ08-93-2002】《北京市消防局文件》【京消发{2004}352】

《电力工程电缆设计规范》【GB 50127-94】《汽车库、修车库、停车场设计防火规范》【GB 50067-97】燃烧试验的测试标准柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在注：德昊柔性矿物绝缘防火电缆已通过国际BS6387标准中最高级别C、W、Z试验。

柔性矿物绝缘防火电缆BBTRZ介绍

柔性矿物绝缘防火电缆BBTRZ介绍： 1.技术起源与应用矿物绝缘电缆（Mineral Insulated Cable）简称MI电缆。目前按结构特性可以分为刚性和柔性两种。刚性矿物绝缘电缆是19世纪末瑞士工程师Arnold Francois Borel提出的设想，并于1896年获得专利权，1934-1936年法、英投入生产以后发展很快。我国也于上世纪六十年代研制，开始用于军事领域，80年代中期开始工业化生产，并逐步被建筑领域全面接受。柔性矿物绝缘防火电缆的发明大约是在上个世纪七十年代诞生于瑞士斯图特电缆公司。本公司从2000年开始研究柔性矿物绝缘防火电缆，于2003年推出国内最早、最新的柔性矿物绝缘防火电缆，2005年获得国家专利。由于刚性矿物绝缘电缆在可靠性、生产及敷设方面的缺陷，在欧美发达国家中逐渐退市，柔性矿物绝缘防火电缆成为防火领域的主流电缆产品。 2.柔性矿物绝缘防火电缆（BBTRZ）的组成柔性矿物绝缘电缆是由铜绞线、矿物化合物绝缘、和矿物化合物护套所构成。这种电缆具有不燃、无烟、无毒和耐火特性。 3.柔性矿物绝缘电缆的优点柔性矿物绝缘电缆的结构采用柔性结构，主要材料均采用矿物化合物，弥补了结构硬、易燃烧、有毒等缺陷，它还具有一些其他电缆所不可能具有的优点，如：耐火、载流量大、耐冲击电压、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长、安全、耐过载、耐高温、成本低等特点。 4.产品的表示方法例一、轻型柔性矿物绝缘电缆，额定电压500V，单芯25mm2, 表示为：BBTRQ-500 1*25 例二、轻型柔性矿物绝缘电缆，额定电压750V，3芯25mm2,表示为：BBTRZ-750 3*25 例三、轻型柔性矿物绝缘电缆，额定电压1000V，5芯16 mm2，表示为：BBTRZ-1000 5*16 产品标准及规范1.柔性矿物绝缘防火电缆按照以下标准制造项目GB/T IEC DIN VDE BS 电缆的绝缘水平和耐压等级12706 60502 燃烧试验和机械试验6027 火焰蔓延试验18380 .3 60332-3 0472 烟气发散试验17651.2 61034-2 0472 电路完整性试验12666.6 6.331 0472 6387 卤素含量试验17650.2 60754-2 0472 电器电缆系统的燃烧试验4102 2.中国已颁布的各类相关规范、规程主要有：《高层民用建筑设计防火规范》【GB50045-95(2005年版)】《建筑设计防火规范》【GB 50016-2006】《中国消防手册》【2007版】《火灾自动报警系统设计规范》【GB 50116-98】《民用建筑电线电缆防火设计规范》【DGJ08-93-2002】《上海市消防局文件》【沪消发{2004}352】柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC 标准。这些技术参数，已经分别通过了国家消防总局与上海电缆研究所的专项检测。 3.（专利证书、消防所报告、电缆研究所报告、中国消防手册468页）产品特性：一般的电线电缆由于绝缘使用的都是有机高分子材料，因此在火焰条件下极易碳化从而失去绝缘作用。由于柔性矿物绝缘防火电缆（BBTRZ）主要材料均由矿物化合物组成，它本身不会引起火灾，不可能燃烧或助燃。而这些材料一般都具有1500℃以上的较高熔点，因此防火电缆即使用于火焰条件下也能发挥正常的输电功能，是一种真正意义上的防火电缆。并能通过BS6387 C、W、Z试验。试验项目BS6387 GB/T12666.6 IEC331 燃烧A级650℃、180min B级750℃、180min C级950℃、180min D级950℃、20min A类950℃ 90min B类750℃90min 750℃、3h 喷淋W级650℃先燃烧15min 在燃烧和喷淋15min 无无机械撞击X级650℃、15min Y级750℃、15min Z级950℃、15min/30次无无试验方法：单纯防火试验：火焰温度950±40℃，燃烧180min 防水防火试验：W级650℃先燃烧15min，再燃烧和喷淋15min 防火防撞试验：Z级950℃、15min/30次柔性：由于电缆的导体采用了成熟的绞线技术，而且护套是采用交联的无机材料制成，非铜管型。因此不仅重量轻，而且更具有柔软的特性。能避免设计和安装刚性矿物绝缘电缆(BTTZ)时经常遇到的接线终端问题。防火：由于电缆的组成材料均为矿物化合物，故决定了电缆本身的非燃性。产品符
