NG-A柔性矿物绝缘电缆终端接线方法
NGA柔性矿物绝缘电缆终端接线方法
防火电缆根据型号不同,终端头安装也不一样,胜华电气防火电缆型号包括BTTZ矿物绝缘电缆、YTTW柔性防火电缆、BTLY(NG-A)隔离型柔性防火电缆等。
下面就根据这些型号介绍下终端头的安装制作:
一、BTTZ矿物绝缘防火电缆终端头
BTTZ矿物绝缘防火电缆终端头,终端示意图
终端就是安装在矿物绝缘电缆末端的一个完整端部,包括一个封端与一个填料函或者一个组合的封端/填料函装置。
每根电缆都需要安装终端。
矿物绝缘电缆接头安装与敷设规范
矿物绝缘电缆接头制作视频教程
二、YTTW柔性防火电缆终端
YTTW柔性防火电缆终端结构图
YTTW柔性防火电缆终端安装安装《终端连接器安装示意图》安装即可。
三、BTLY(NG-A)柔性防火电缆终端
柔性防火电缆终端安装制作:《终端连接器安装示意图》如下:
1、准备终端头制作工具,用刀具剥离外护套与斜口钳剥除耐火层。
2、终端铝管剥除长度为7-8厘米,将铝管割出痕迹,但不的损坏云母,以便铝管的剥除。
3、根据端子的插入深度剥除云母绝缘,去掉所有保护层的电缆,用砂纸去除铝管表面的氯化物。
4、将电缆穿过热缩套管,并用电吹风机热缩,安装终端连接器与铝管。
5、将连接处拧紧,选择合适的铜鼻子(接线端子),将其套入剥好的云母带后的线芯。
6、强电缆线芯传入热缩套管,用电吹风热缩,用铜铝过渡端子将连接器与地线相连接,防火电缆终端头就安装完成了。
总之,防火电缆终端头安装简单方便,可以根据厂家提供的资料步骤安装,也可以电缆厂家派人技术指导培训等,胜华电气30年电缆行业经验,拥有一支实力强大的技术团队与一站式解决方案的服务体系,帮助更多企业使用上安全质量保证的防火电缆,提供电力通电保障。
矿物绝缘电缆线路敷设作业指导书
矿物绝缘电缆线路敷设作业指导书矿物绝缘电缆是用于矿山、工厂、建筑等场所的电力输送和供电设备的关键部件之一。
正确的敷设对于电力系统的稳定运行和安全性至关重要。
本指导书将为您介绍矿物绝缘电缆线路敷设的步骤、要求和注意事项。
一、敷设前的准备工作1. 线路设计：根据实际需求和负荷量，确定电缆的规格、长度和敷设路线。
2. 线路勘测：在敷设前，对敷设路线进行勘测，确定敷设路径，避免与其他管线、设备冲突。
二、敷设过程1. 敷设路径的清理：清理敷设路径上的障碍物和垃圾，确保敷设过程中不会有任何阻碍。
2. 固定电缆：将电缆放置在敷设路径上，并使用固定设备（如托架或电缆槽）将其固定。
确保电缆不会移动和晃动。
3. 引线：用软线将电缆引到电缆井或接线盒等设备中，确保引线的质量和稳定性。
4. 连接：根据设计要求，正确连接电缆的两端，并进行绝缘处理，确保连接的稳固性和安全性。
5. 防护：对于暴露在地表的电缆，应进行防护措施，如铺设防护管、槽等，保护电缆免受机械和环境损害。
6. 检查：在敷设完成后，对线路进行全面检查，确保电缆的连接和固定情况良好。
三、敷设要求1. 线路走向：尽量选择直线敷设，减少弯曲和支架数量，以降低电缆的过载和破损风险。
2. 工作温度：根据电缆的额定工作温度，确保敷设路径在其范围内。
避免将电缆暴露在高温或低温环境中。
3. 电缆间距：不同电压等级和规格的电缆应有适当的间距，避免相互干扰和温升过高。
4. 绝缘检测：在敷设过程中，对电缆的绝缘性能进行检测，确保绝缘性能符合要求。
5. 质量控制：每一步敷设过程中，都要做好质量控制，确保每一项工作都符合要求，避免潜在的安全隐患。
四、注意事项1. 安全防护：在敷设过程中，要切实加强安全防护措施，如佩戴好防护用具，确保工作人员的人身安全。
2. 施工规范：按照相关标准和规范进行施工，确保每一项工作都符合规定要求。
3. 防止损坏：避免电缆在敷设过程中受到损坏，如割伤、压损等，需要特别小心操作。

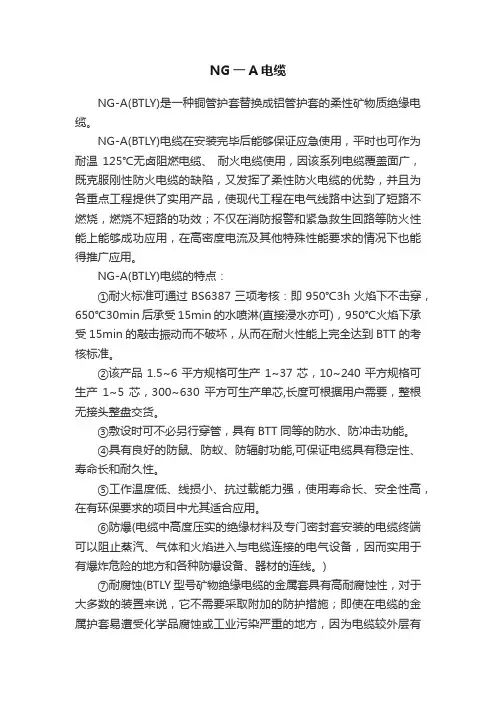

NG一A电缆
NG一A电缆NG-A(BTLY)是一种铜管护套替换成铝管护套的柔性矿物质绝缘电缆。
NG-A(BTLY)电缆在安装完毕后能够保证应急使用，平时也可作为耐温125℃无卤阻燃电缆、耐火电缆使用，因该系列电缆覆盖面广，既克服刚性防火电缆的缺陷，又发挥了柔性防火电缆的优势，并且为各重点工程提供了实用产品，使现代工程在电气线路中达到了短路不燃烧，燃烧不短路的功效；不仅在消防报警和紧急救生回路等防火性能上能够成功应用，在高密度电流及其他特殊性能要求的情况下也能得推广应用。
NG-A(BTLY)电缆的特点：①耐火标准可通过BS6387三项考核：即950℃3h火焰下不击穿，650℃30min后承受15min的水喷淋(直接浸水亦可)，950℃火焰下承受15min的敲击振动而不破坏，从而在耐火性能上完全达到BTT的考核标准。
②该产品1.5~6平方规格可生产1~37芯，10~240平方规格可生产1~5芯，300~630平方可生产单芯,长度可根据用户需要，整根无接头整盘交货。
③敷设时可不必另行穿管，具有BTT同等的防水、防冲击功能。
④具有良好的防鼠、防蚁、防辐射功能,可保证电缆具有稳定性、寿命长和耐久性。
⑤工作温度低、线损小、抗过载能力强，使用寿命长、安全性高，在有环保要求的项目中尤其适合应用。
⑥防爆(电缆中高度压实的绝缘材料及专门密封套安装的电缆终端可以阻止蒸汽、气体和火焰进入与电缆连接的电气设备，因而实用于有爆炸危险的地方和各种防爆设备、器材的连线。
)⑦耐腐蚀(BTLY型号矿物绝缘电缆的金属套具有高耐腐蚀性，对于大多数的装置来说，它不需要采取附加的防护措施；即使在电缆的金属护套易遭受化学品腐蚀或工业污染严重的地方，因为电缆较外层有塑料外护套的保护，它仍然安全。
)⑧机械性强度高(BTLY矿物绝缘电缆坚固耐用，在电缆直径变形三分之一的情况下仍可正常工作，即使经受剧烈的机械破坏，也不会损害其电性能。
) 主要功能NG-A(BTLY)型号电缆用铝为主要材料金属管挤出代替铜管拉拔不但简化了工艺提高了效率，而且使产品成本大幅下降（铝材仅为铜材综合成本的1/10）。
矿物电缆连接方式
矿物绝缘电缆简称MI电缆，国内习惯称之为氧化镁电缆或防火电缆。
它是用金属（目前基本为铜）作为导体，氧化镁矿物质作为绝缘，金属管（目前基本为铜管）作为护套的一种电缆（电缆结构图详图1）。
电缆的全部材料都是采用无机材料，它具有耐火、耐高温、防爆、载流量大、无卤无毒、防水、耐腐蚀等优点。
随着人民生活水平及消防安全要求的不断提高，对建筑物的安全等级要求也越来越高，由于矿物绝缘电缆具备以上显著优点，使它越来越多地应用于各类建筑工程。
我司在矿物绝缘电缆应用于几个工程的施工中积累一定安装经验的基础上，总结了矿物绝缘电缆的安装技术并形成工法。
2 工法特点2.0.1 使用新材料（配专用的安装附件）、新工艺，比传统材料、工艺提高了效率。
2.0.2 对关键环节（中间连接和终端制作）的搭接工艺方法做了详细规定，保证了矿物绝缘电缆安全稳定运行。
2.0.3 制定了严格的质量控制措施，确保安装质量的水平达到优良要求。
3 适用范围适用于室内、额定电压750V及以下工业、民用、国防等建筑的铜芯铜护套矿物绝缘电缆安装。
4 工艺原理矿物绝缘电缆的安装是将已在工厂内标准化生产好的电缆和配套的专用附件包括终端附件、中间连接附件、密封绝缘附件和固定配件，按照规定的工艺步骤、操作要求，连接成一种安全、可靠具备耐火、耐高温、耐机械损伤、耐腐蚀、防爆、防水等特点的电缆线路。
5 施工工艺流程及操作要点5.1 施工工艺流程施工准备现场实测、订货到货查验固定支架及电缆卡子的安装敷设电缆电缆固定中间接头制作终端接头制作防火分区防火封堵系统绝缘复测终端接头接线安装试运行及交验5.2 施工操作要点5.2.1 施工准备1 熟悉施工图纸和设计说明，确定矿物绝缘电缆的型号、规格及排列方式和敷设方式。
1) 单芯矿物绝缘电缆的排列方式见表5.2.1。
2) 矿物绝缘电缆室内敷设方式主要有：沿电缆桥架敷设；在电缆沟内敷设；沿支架卡设；沿墙面及平顶直接敷设。
2 对班组进行技术培训或技术指导，使他们充分了解这类电缆的性能、敷设要求、技术标准，特别是电缆绝缘测试的方法、步骤，掌握关键节点的施工技能。
矿物质电缆线压接法
矿物质电缆线压接法
矿物质电缆线压接法是一种将电缆线端部连接到电缆接头的方法。
它主要包括以下步骤：
1. 准备工作：首先需要准备好要接的电缆线和电缆接头，以及所
需的工具和材料，如压接钳、砂纸、热缩套管、压接接头等。
同时，
需要检查电缆线和电缆接头是否正确配对。
2. 剥皮：使用剥皮器或刀片将电缆线端部的外皮和绝缘层剥掉，
露出裸露的导体。
然后使用砂纸将导体表面清洁干净。
3. 准备接头：将电缆接头打开，取出需要使用的压接接头。
根据
接头的规格和导体的直径选择相应的压接接头，并将其放入电缆接头中。
4. 压接：使用压接钳将压接接头与电缆线导体压接在一起。
压接
时要保证导体和压接接头充分接触，并且压接力度要适当，不能过度
或不足。
5. 安装热缩套管：一旦压接完成，需要将热缩套管套在压接处，
然后使用热风枪或火柴点燃热缩套管，使其缩紧在压接处，起到绝缘
保护和机械强度加固的作用。
6. 检查：检查电缆线和接头的质量，包括导体和接头是否正确连接、热缩套管是否完好等。
总之，矿物质电缆线压接法是一种常用的电缆连接方法，它能够保证电缆连接的稳固性和可靠性，适用于各类工业场合和电力设备的接线。
NG-A(BTLY)隔离型(柔性)矿物绝缘电缆施工工法
5.2.1 施工准备 1、认真熟悉图纸、技术要求、施工工序及质量要求，根据电缆回路的数量、走向和特点， 根据已确定的管线综合排布敷设槽式电缆桥架。 2、根据计划，编制 BTLY(NG-A)矿物绝缘电缆敷设可行的施工方案，经相关人员审核、审批 通过后实施，并对现场参加施工人员进行安全技术交底。 3、敷设前认真核对电缆的根数、规格、长度、走向。 4、组织好人力，准备好 BTLY(NG-A)矿物绝缘电缆敷设需要的绝缘摇表、专用电缆放线架等 工具。 5.电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安 装好。人力放电缆时将滚轮提前安装好。 6.临时联络指挥系统的设备： 综合管廊内电缆敷设，可用无线电对讲机做为定向联络，简易电话作为全线联络，手持扩音喇 叭指挥。 7.桥架多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。 以防电缆的交叉和混乱。 8.电缆的搬运及支架架设： 电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无 箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。 9.电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时， 应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方（图 5-1）。
5.1 施工工艺流程
5．工艺流程及操作要点
BTLY(NG-A)矿物绝缘电缆在槽式桥架内敷设工艺流程如下： 桥架内电缆敷设顺序排布→槽式电缆桥架订作与安装→施工准备→敷设前电缆绝缘电阻摇 测→电缆敷设→敷设后矿物绝缘电缆绝缘电阻摇测→矿物绝缘电缆调直与绑扎→电缆固定→电 缆终端头制作安装→矿物绝缘电缆绝缘电阻摇测→标识→试电
8．安全措施
8.0.1 喷灯使用的液化气罐要设置止回阀和安全阀，每次使用前严格检查输送管与液化气罐 的连接是否紧密，输送管是否有破损。
隔离型(柔性)矿物质绝缘电缆施工介绍
铜芯铜护套氧化镁绝缘电缆，国外 叫MI电缆，国内简称矿物质绝缘电缆 或防火电缆。它是采用高导电率的铜 作为导体，无机物氧化镁作为绝缘， 无缝钢管作护套，经特殊工艺制作而 成的现代建筑用防火电缆。由于其用 材和结构的特殊性，决定了该产品具有 有机电缆（塑料电缆）所无法比拟的电 气性能、机械性能、耐环境性能和环保 性能。
裸电缆长期使用温度为250℃，在 950~1000 ℃时可持续供电 3h （国家标 准规定 90mi n ），短时间或者非常时期 可接近铜的熔点1083℃工作（氧化镁 绝 缘 熔 点 为 2 8 0 0 ℃ ） 。
用途：
本产品主要应用于防火系统、应急照明、报警系统、消防系 统、高温场合、装置及要求特别安全的设施（公共场所、高 层建筑）等特殊场合的输配电线路。
产品代码及示例。 N------------------------耐火 G------------------------隔离 A------------------------类别（950~1000℃）3小时 故隔离型（柔性）矿物质，额定电压0.6/1KV ，4芯，标称截面16mm² ，表示为 NG-A(BTLY)-4*16
3、主要特性： • • • • • • • • • 耐火性能高 可持续生产，电缆连续长度满足现场使用，中间无接头。 防水，防鼠蚊。 机械强度高。 过载能力强。 耐腐蚀。 节能环保，线损比常规电缆低4-7%。 防辐射、寿命长，电缆具有长期稳定性。 铝金属套可作接地线使用，铝金属套电阻完全符合接地线芯要求。 节省一根线芯选用（指有接地线的三相四线制和三相五线制）。
电缆缺点：
以上介绍的原始矿物质绝缘电缆制造长度有限，中间接头不防火， 运输、放线困难，接头处容易受潮，施工难度大，施工工作量大， 造成了市面上出现的矿物质电缆均为原始矿物质绝缘电缆及原始矿 物质绝缘电缆的升级换代产品，如NG-A(BTLY)、GAN-BTGZ、 BTTW、RTTZ、BBTRZ、ZYTTW、BTTQ、BTTE，故市面上所售 矿物质电缆品种繁多，没有具体型号可以定名，具体施工工艺以工 程设计品牌为准，要求厂家提供技术指导。
软电线的接线方法
软电线的接线方法软电线是一种柔软、易弯曲的电线，常用于家庭、工业和商业领域的电气连接。
在安装软电线时，正确的接线方法非常重要，不仅可以确保电路的安全可靠，还可以提高电气设备的使用寿命。
本文将介绍软电线的接线方法，帮助您正确、安全地进行电气连接。
首先，接线前需要做好准备工作。
确保所有的电路都已经断开，避免电击和其他意外发生。
另外，检查软电线的外部绝缘是否完好，避免因为外部绝缘损坏导致电路短路或其他安全隐患。
接下来，我们将介绍软电线的接线方法。
在接线之前，需要根据电路的需要选择合适的软电线规格，以确保电流的传输和安全。
一般来说，软电线的规格会根据电路的负载电流来选择，负载电流越大，软电线的规格就需要越大。
在进行软电线的接线时，首先需要剥去软电线的外部绝缘，露出内部的导线。
在剥线时，需要注意不要损坏内部的导线，以免影响电路的传输效果。
剥线后，需要根据电路的需要进行导线的连接。
一般来说，软电线的接线方法有两种，一种是使用绝缘子进行连接，另一种是使用端子进行连接。
使用绝缘子进行连接时，需要将导线的末端插入绝缘子中，并用压线钳将绝缘子压紧，确保导线与绝缘子之间的连接牢固可靠。
使用端子进行连接时，需要将导线的末端插入端子中，并用螺丝刀将端子固定在连接端子的位置上，确保端子与连接端子之间的连接牢固可靠。
在进行软电线的接线时，需要注意导线之间的连接不要出现松动或者接触不良的情况，以免影响电路的传输效果和安全性。
另外，还需要注意软电线的接线位置不要受到外部环境的影响，避免因为外部环境的影响导致电路的短路或其他安全隐患。
最后，在软电线的接线完成后，需要进行一次全面的检查，确保软电线的接线牢固可靠，没有松动或者接触不良的情况。
另外，还需要检查软电线的外部绝缘是否完好，以确保电路的安全可靠。
总的来说，软电线的接线方法非常重要，正确的接线方法不仅可以确保电路的安全可靠，还可以提高电气设备的使用寿命。
在进行软电线的接线时，需要做好准备工作，选择合适的软电线规格，并注意剥线和连接的方法。
