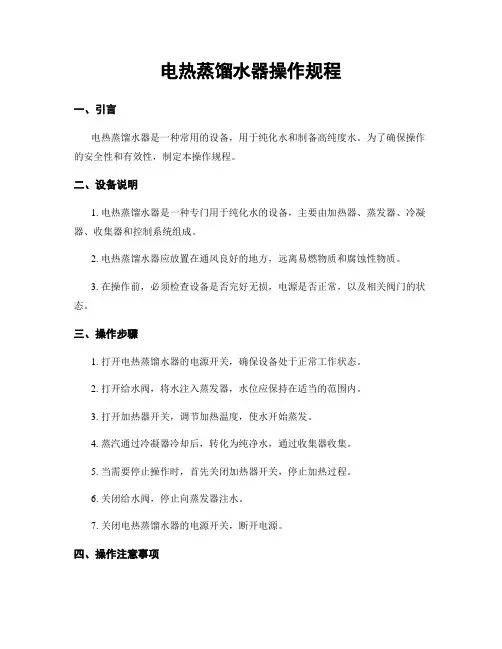

电热蒸馏水器操作规程
电热蒸馏水器操作规程一、引言电热蒸馏水器是一种常用的设备，用于纯化水和制备高纯度水。
为了确保操作的安全性和有效性，制定本操作规程。
二、设备说明1. 电热蒸馏水器是一种专门用于纯化水的设备，主要由加热器、蒸发器、冷凝器、收集器和控制系统组成。
2. 电热蒸馏水器应放置在通风良好的地方，远离易燃物质和腐蚀性物质。
3. 在操作前，必须检查设备是否完好无损，电源是否正常，以及相关阀门的状态。
三、操作步骤1. 打开电热蒸馏水器的电源开关，确保设备处于正常工作状态。
2. 打开给水阀，将水注入蒸发器，水位应保持在适当的范围内。
3. 打开加热器开关，调节加热温度，使水开始蒸发。
4. 蒸汽通过冷凝器冷却后，转化为纯净水，通过收集器收集。
5. 当需要停止操作时，首先关闭加热器开关，停止加热过程。
6. 关闭给水阀，停止向蒸发器注水。
7. 关闭电热蒸馏水器的电源开关，断开电源。
四、操作注意事项1. 操作人员应熟悉电热蒸馏水器的结构和工作原理，并严格按照操作规程进行操作。
2. 在操作过程中，应时刻关注设备的工作状态，确保设备正常运行。
3. 操作人员应佩戴防护手套和护目镜，确保个人安全。
4. 在操作过程中，严禁将手伸入设备内部，以免发生意外伤害。
5. 在加热过程中，应定期检查设备的温度和压力，确保处于安全范围内。
6. 操作结束后，应及时清洁设备，保持设备的卫生和良好状态。
五、常见故障处理1. 设备无法启动：检查电源是否正常连接，检查电源开关是否打开。
2. 水位过高或过低：检查给水阀的开启程度，调节水位到适当范围。
3. 温度过高或过低：检查加热器的设置温度，调节加热器温度到适当范围。
4. 水质不纯：检查冷凝器是否正常工作，清洁冷凝器或更换冷凝器。
六、安全注意事项1. 操作人员必须经过专业培训，熟悉设备的操作规程和安全要求。
2. 在操作过程中，应遵循相关的安全操作规范，如佩戴防护装备、避免烫伤等。
3. 严禁擅自拆卸设备或进行未经授权的维修。
多效蒸馏水机操作规程
多效蒸馏水机操作规程
一、设备准备
1.检查设备的各个部分，确保没有损坏或松动的地方。
2.检查供水管道和排水管道，确保畅通无堵塞。
3.确保水质符合设备的要求，不得使用含有大量杂质或化学物质的水源。
二、设备操作
1.打开给水阀门，注入适量的水进入水箱，并关闭阀门。
2.打开蒸汽阀门，启动锅炉，加热水箱内的水。
3.当水箱内的水温达到设定温度时，打开混合阀门，将热水导入多效蒸馏器。
4.当多效蒸馏器内出水温度稳定在一定范围内时，打开出水阀门，将蒸馏水导出。
5.当水箱内的水量过低时，需要补充适量的水，保持水箱水位在合适范围内。
6.定期清理设备，清除多效蒸馏器内的水垢和杂质，保持设备的正常运行。
三、安全措施
1.确保设备的电源接地良好，防止电气设备引发安全事故。
2.在操作设备时，注意避免烫伤和触电等危险，必要时戴防护手套和鞋套。
3.在设备运行过程中，严禁将手伸入设备内部。
四、应急处理
1.在设备发生故障或异常状况时，应立即关闭设备，并通知相关维修人员进行处理。
2.如果设备出现漏水现象，应立即切断电源，并采取措施避免水源进一步损害设备或导致触电。
通过严格按照以上操作规程操作多效蒸馏水机，可以确保设备的正常运行和高效产生蒸馏水，保证水质的纯净和安全。
同时，操作人员在使用设备时要注意安全，及时处理设备故障和应急情况，以确保人员和设备的安全。
电热蒸馏水器的使用操作规定
电热蒸馏水器的使用操作规定电热蒸馏水器是一种非常常见的试验室设备，它可以用来制备高纯度的蒸馏纯水，通常用于化学试验、生物学试验、工程试验等领域。
使用电热蒸馏水器的时候需要严格依照操作规定来操作，以下是一份电热蒸馏水器的使用操作规定，供大家参考。
一、设备介绍1. 电热蒸馏水器重要由升降杆、水罐、电加热器、冷却管、温度计、未纯水收集器、纯水贮罐等部分构成。
2. 操作前请检查设备的完好性、电源是否接好，并严格遵守本操作规定。
3. 本设备已安装过渡接头，请勿将它用于蒸馏非水溶液。
4. 在操作本设备前请决议纯水产生数量，以便操作。
二、操作步骤1. 操作人员穿着适当的防护服装、手套和安全镜等，并将设备放置在水槽边上、确保不会倒塌。
2. 将升降杆升至设备顶端，抽走罐内空气以保持水的清洁度。
3. 安装加热器，并在其顶部放置冷却管。
4. 向水罐中注入不大于70%的蒸馏水，并插上温度计以监控温度。
5. 通电，调整加热器的功率，使水灌井烧开。
6. 蒸馏后的纯水通过冷却管自动流入未纯水收集器，再通过配套管道到达待用的纯水贮罐内。
7. 当蒸馏完毕后关闭电源并拆卸设备。
8. 蒸馏过程中请不要将水加得过多或过少，如需调整，应在蒸馏过程中立刻排出水或添加水。
三、安全注意事项1. 请不要在设备过渡接头处蒸馏非水溶液。
2. 使用前请认真检查设备的漏电保护和接地情况。
3. 操作人员不应通过接近设备来检查温度，以免受到高温的损害。
4. 操作人员不应长时间离开设备，以免显现问题无法适时处理。
5. 在操作设备的时候请勿把手伸到加热器内部，以免因温度过高造成手部烫伤。
6. 在清洁设备时，请先关闭电源并拆卸全部部分，以免电流影响人身安全。
7. 输出管道建议在操作过程中不要移动，且纯水贮罐应放在凸出的台架或支架之上，以避开有人或动物误触或跳入。
四、维护保养1. 操作结束后，请适时拆卸设备，并用清洁剂和酒精清洗，确保设备内部干净。
2. 定期检查和更换设备内部的密封圈。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电加热蒸馏水器
使
用
说
明
书
用户须知：安装、调试、使用、维修前，请务必仔细阅读本说明书！目录
一、产品概述
二、产品结构
三、工作原理
四、主要经济指标
五、安装
六、操作规程
七、维修保养
八、注意事项
九、常见故障及排除
一、产品的概述
塔式电加热蒸馏水器是根据用户要求在塔式重蒸馏水器的基础上改进的，是制取高纯度蒸馏水的单元操作设备，它以电热管为加热热源：以普通自来水为原料水和冷却水；经过冷凝获得蒸馏水。
是小型药厂、医院、实验室制取蒸馏水的理想设备。
本机配有低水位开关，当水位过低时自动断电，或者低水位时不能开机，用以保护电热管不被烧毁。
该产品由于我厂采用优质不锈钢材料，外部经机械抛光，内部经化学钝化处理，冷却塔用U型不锈钢管制作。
因此，成本低、结构简单、操作方便，很受用户欢迎。
由于该产品同多效蒸馏水机相比，耗用冷却水相对较大。
因此，逐渐为多效蒸馏水机替代。
但是，由于该产品一次投资少（是多效机1/10），不需反渗透，去离子水等配套设备，水质稳定，体积较小，因此，仍然受到用户的青睐。
二、产品结构
塔式电加热蒸馏水器由底座、蒸发器冷凝器、补水器、滤汽筒、过滤器、水位管、控制阀门，低水位开关等组成。
上部装有蒸发器筒体，筒体内部为6个380伏电压，单个电功率6千瓦的电加热管。
依次向上过滤器，内部不锈钢丝网，达到除沫过滤的目的，再往上是冷凝器，内部有数根U型不锈钢冷却管。
机器四周有四个各自独立的元件：蒸发筒之间设有观察蒸发器水面高度的水位管。
低水位控制开关等。
本机全部采用普通不锈钢材料，外部经机械抛光。
使整个产品既有使用性、经济性、稳定性，又有观赏性。
三、工作原理
高纯度纯净水是医药、化工、电子、尖端技术必不可少的液体介质。
由于自然界没有天然纯净水。
所以人们通常用蒸馏法，既将原料水（自来水、井水）加热沸腾产生蒸汽，经过冷凝制取蒸馏水。
塔式电加热蒸馏水器，根据以上原理，精心设计制作，并增加了二次冷凝，自动补水，自动报警，汽水分离，低水位开关等装置。
其工作原理如下：
电热管直接给原料水加热，直至原料水沸腾，蒸发。
原料水从补水器6加入，加入量以溢流管有流量为益。
冷却水从进口14进入二次冷凝器，通过冷凝器12U型管，经出口3排出完成冷却水的流程。
流量可通过用户自来水阀们控制。
从以上流程看出，塔式电加热蒸馏水器，结构简单，安装调试方便，操作者容易掌握。
因此，一直是蒸馏水器生产厂家的老产品。
四、主要经济指标
五、安装
1、机器在运输搬运途中，应避免震动碰撞，保持垂直
直立状态。
外部应有防水防尘的塑料外罩。
2、电源为380伏三相动力电，安装时确认安装是否正
确，接头部位应检查是否牢固。
3、冷却水同机器连接管道也应加接控制阀们，以便控
制冷却水流量。
4、整个机器应安装在瓷砖贴面的基座上，基座高50—
100mm，四周至少有1米以上的操作空间，三个底
座支架要用螺栓固定。
六、操作规程
开机前：
1、检查原料水和冷却水：
a、应是合格的自来水，不能有泥沙等沉淀物。
b井水、地下水应经过机械过滤，无可悬浮物。
2、检查电压和电流：
a、电压不能小于380伏：
b、电源开关灵活可靠。
开机（将所有阀门呈关闭状态）
3、先将冷却水打开，冷却水也可以作为原料水加入补水器
6筒体内。
另一部份冷却水排空。
排空冷却水流量是每
小时1400公斤。
观察水位管，水位高度为水位玻璃管全满。
4、打开电源给电热管加热。
蒸发器加热。
5、待蒸发器内原料水沸腾时，数分钟后，蒸馏水便从蒸馏
水出口流出。
此时要观察报警器是否报警，如果听到啸
叫声说明冷却水流量不足，加大冷却水排量，直至没有
啸叫声，机器稳定产出蒸馏水。
正常运行
6、调节冷却水流量，以能保持蒸馏水温度为85℃时为佳。
当听到报警器啸叫声时，说明冷却水量不足，应加大冷
却水供給量。
直至啸叫声解除。
7、观察水位管水位，能否保持正常，否则及时补充。
停机
8、关闭电源，停止供给蒸发器加热。
9、关闭冷却水阀们，停止供给冷却水。
10、待机器冷却后，打开阀门，放净积水。
七、维护保养
1、新机运行中出现漏水，漏气现象，要及时排除。
紧固法
兰螺栓要对角进行，以不漏为标准。
切不可紧固过紧。
2、运行一年以上蒸馏水机生产能力显著下降时，要整机进
行清洗。
清洗工要在制造厂指导下进行。
没有条件的由
制造厂派专人进行。
八、注意事项
1、电源，电压一定要稳定，确保蒸馏水器安全可靠工作。
2、使用的原料水，冷却水必须是经过过滤的自来水、井水、
水质正常，无可见悬浮物。
3、每天停机后必须将筒内原料水放净。
否则，会严重影响
蒸馏水物质。
4、新机安装后，必须试烧和冲洗。
连续工作8小时时检查
水质。
若水质不合格，仍需试烧冲洗，直到合格为止。
5、如使用中发生警笛声，说明断水或冷却水流量不够，应
该加大冷却水流量。
九、常见故障及排除。
