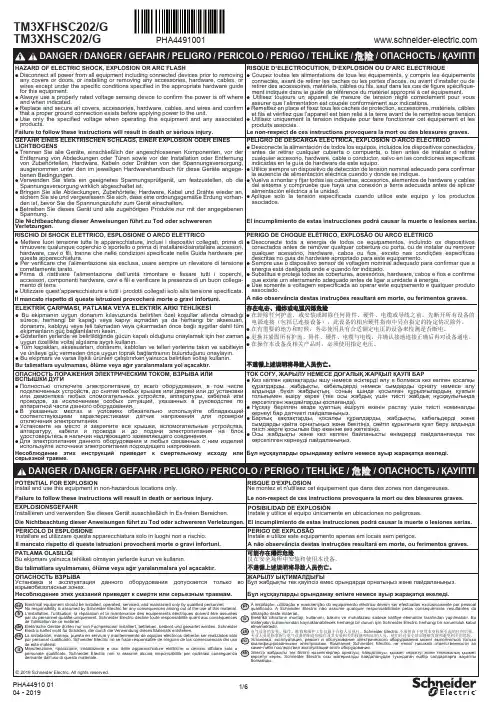

Schneider Electric TM3XHSC202 G 电源单元用户指南说明书
TM3XFHSC202/GPHA449100161012345670123456789HSC202G00 BHSC20200ADigital inputs / Entrées numériques / Digitaleingänge / Entradas digitales / Ingressi digitali / Entradas digitais Dijital giri şler / 数字量输入 / Цифровые входы / Сандық кірістерEncoder / c 24 V* Type T fuse / Fusible de type T / Sicherung Typ T / Fusible tipo T / Fusibile tipo / Tipo de fusível T / T tipi sigorta / T 型熔断器 / Плавкий предохранитель типа ТT түріне жататын сақтандырғыш.**Refer to the encoder documentation for fuse sizing / Pour le calibrage des fusibles, consultez la documentation de l'encodeur / Halten Sie sich zur Dimensionierung der Sicherungen an die Informationen in der Geberdokumentation / Consulte la documentación del codificador para dimensionar los fusibles / Per il dimensionamento del fusibile, consultare la documentazione dell'encoder / Consulte a documentação do codificador para saber o tamanho dos fusíveis / Sigorta boyutlandırma için kodlayıcı dokümantasyonuna bakın / 请参阅编码器文档，了解有关保险丝尺寸调整的信息。

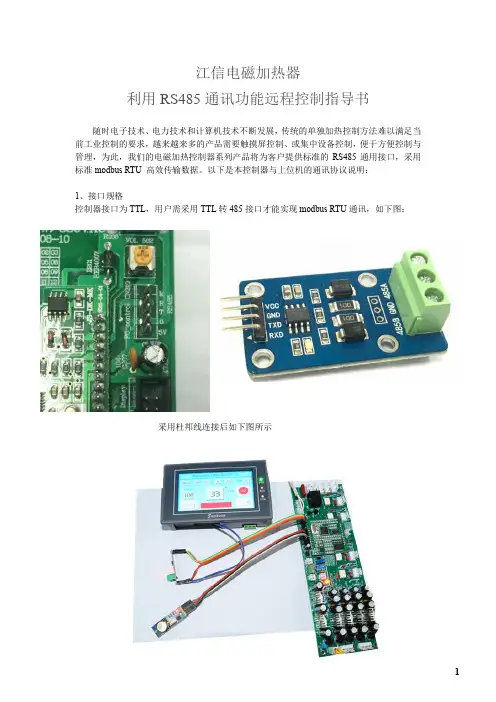

江信电磁加热器RS485通讯功能指导书
江信电磁加热器利用RS485通讯功能远程控制指导书随时电子技术、电力技术和计算机技术不断发展，传统的单独加热控制方法难以满足当前工业控制的要求，越来越来多的产品需要触摸屏控制、或集中设备控制，便于方便控制与管理，为此，我们的电磁加热控制器系列产品将为客户提供标准的RS485通用接口，采用标准modbus RTU 高效传输数据。
以下是本控制器与上位机的通讯协议说明：1、接口规格控制器接口为TTL，用户需采用TTL转485接口才能实现modbus RTU通讯，如下图：采用杜邦线连接后如下图所示控制器中的RS485接口连接说明主板TTL转485接口R RXDT TXD0GND5V VCCA （接上位机A）B （接上位机B）需要TTL转485转换板的朋友们可以跟我们取得联系。
2、通讯协议（1）通讯波特率为常用9600。
数据格式为1个起始位、8个数据位，1个停止位或2个停止位（仪表菜单选择），无校验位。
（1）上位机写一个参数（1位）及仪表返回（2字节）:仪表编号功能代码(5)参数首地址参数值CRC161byte 1byte 2byte 2byte 2byte（2）上位机读一个参数（1位）及仪表返回（2字节）（帧格式相同）:仪表编号功能代码(1)参数首地址参数值CRC161byte 1byte 2byte 2byte 2byte（3）上位机读一个参数（2字节）：仪表编号功能代码(03)读取的字节数（02）参数值CRC161byte 1byte 1byte 2byte 2byte（4）上位机写一个参数（2字节）:仪表编号功能代码(6)参数首地址参数值CRC161byte 1byte 2byte 2byte 2byte控制器参数符号对应地址序号说明对应编程显示器的代码对应地址0开/关机0000(位读/写) 1软启动工作方式设置F-020001(位读/写) 2定时或取消定时F-240002(位读/写) 3F-25F-240003(位读/写) 4恒功/恒流工作方式0004(位读/写) 5定时/取消定时F-430005(位读/写) 67设置第1路的温度（T_Temp），0001（写/读）设置后下限自动降10℃8读取第1路实际测量温度0002（读）9读取功率动态值（装饰用）0003（读）10年0004（写/读）11月0005（写/读）12日0006（写/读）13时D-140007（写/读）14分0008（写/读）15星期0009（写/读）16本机额定功率D-010010（读）17电源输入工作电流D-040011（读）18线圈输出工作电流D-050012（读）19工作频率D-020013（读）20上电计计（天）D-070014（读）21工作状态0015（读）22加热计时（天）D-090016（读）23读取第2路实际测量温度0017（读）24工作相位差D-030018（读）25IGBT工作温度D-060019（读）26故障显示代码显示1~8之间，对应是0020（读）E-01~E-0827设置功率百分比(常用)F-010021（写/读）28设置第1路上限温度F-160022（写/读）29设置第2路上限温度F-280023（写/读）30校准输入电流F-040024（写/读）31设置RS485通信地址F-440025（写/读）32设置第1路下限温度F-170026（写/读）33设置第2路下限温度F-290027（写/读）34校准输出电流F-050028（写/读）35水泵延时工作时间F-260029（写/读）36停止加热水泵延时工作时间F-270030（写/读）37第一段定时启动时间“时”F-310031（写/读）38第一段定时启动时间“分”F-310032（写/读）39第一段定时关闭时间“时”F-320033（写/读）40第一段定时关闭时间“分”F-320034（写/读）41第二段定时启动时间“时”F-330035（写/读）42第二段定时启动时间“分”F-330036（写/读）43第二段定时关闭时间“时”F-340037（写/读）44第二段定时关闭时间“分”F-340038（写/读）45第三段定时启动时间“时”F-350039（写/读）46第三段定时启动时间“分”F-350040（写/读）47第三段定时关闭时间“时”F-360041（写/读）48第三段定时关闭时间“分”F-360042（写/读）49软启动延时关断设定时间F-030043（写/读）50设置过流保护值F-080044（写/读）51设置频率上限F-060045（写/读）52设置IGBT温度保护值F-090046（写/读）53设置启动电流值F-110047（写/读）54设置频率下限F-070048（写/读）55设置IGBT温度保护恢复值F-100049（写/读）56设置维持电流值F-120050（写/读）57设置运行倒计时（天）F-130051（写/读）58解除运行密码F-140052（写/读）59用户制定密码F-150053（写/读）60功率设定F-220054（写/读）61启动频率设定F-230055（写/读）62相位差保护设置F-180056（写/读）63第四段定时启动时间“时”F-370057（写/读）64第四段定时启动时间“分”F-370058（写/读）65第四段定时关闭时间“时”F-380059（写/读）66第四段定时关闭时间“分”F-380060（写/读）67第五段定时启动时间“时”F-390061（写/读）68第五段定时启动时间“分”F-390062（写/读）69第五段定时关闭时间“时”F-400063（写/读）70第五段定时关闭时间“分”F-400064（写/读）71第六段定时启动时间“时”F-410065（写/读）72第六段定时启动时间“分”F-410066（写/读）73第六段定时关闭时间“时”F-420067（写/读）74第六段定时关闭时间“分”F-420068（写/读）75设置波特率F-450070（写/读）一般常用RS485通讯时，只需要实现开/机和调节功率大小这两个功能，此时，要设置F-20为03，启动RS485功能，并且把F-22设置为06，处于modbus连续调节功率状态。
电磁加热器操作说明书(最新版)
●负载电感量为带负载，在 1KHz，串联谐振条件下测试值，推荐用数字电桥，
用其他设备测试时请根据误差补偿。
●对于应用于塑料机械和管道加热等设备时，电感量调整为 120uH~350uH,使感
应加热设备的满功率工作的频率在 13~17kHz
4.4 接线端子图
L1
L2
L1、L2：电源输出端子
4.5 部件说明
其它按键暂未使用。
2）键盘指示灯功能说明 (电源) 电源指示灯：电源电压正常时此指示灯常亮；设备电源异常或电源电压
太低时此指示灯不亮。
(工作) 工作指示灯：一闪一闪时表示设备正常加热工作；闪烁时表示设备已运
输入过压保护，输入欠压保护，输入缺相保护，输入过流保护，输出过流保护，
线圈短路保护、开路保护、启动短路保护、雷击保护。
4.2 工作环境要求
工作温度 -10℃~40℃
相对温度 小于 90%RH，无凝露
海拔高度
低于 1000 米（高于 1000 米时需降额使用，每升高 1000 米，功率降额 15%）
存储温度 -20℃~+60℃
-34）确认以上参数正确后，闭合启动加热控制信号，设备开始自动检查输出线圈； 输出功率由小变大到额定输出功率，输出电流也由小变大到额定输出电流；最 后达到相应功率运行。 5）以后每次启动设备，可直接进入调功模式，根据加热需求，调节输出功率大 小。 6）断开电源，调试完成，设备可正常加热使用。
8.应用说明
输入电压范围：315VAC~445VAC
输入频率范围：50Hz~60Hz
1.2 外围接口特性
可编程数字输入：单路开关输入；变档位输入；五档开关输入；PLC 或温
控器“0—5V”或“4—20mA”输入

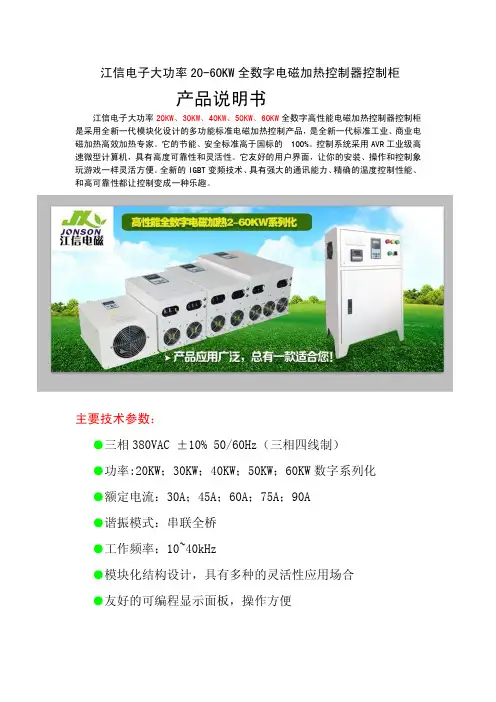

大功率20KW,30KW,40KW,50KW,60KW电磁加热控制器,电磁加热控制柜应用说明
江信电子大功率20-60KW全数字电磁加热控制器控制柜产品说明书江信电子大功率20KW、30KW、40KW、50KW、60KW全数字高性能电磁加热控制器控制柜是采用全新一代模块化设计的多功能标准电磁加热控制产品，是全新一代标准工业、商业电磁加热高效加热专家。
它的节能、安全标准高于国标的100%。
控制系统采用AVR工业级高速微型计算机，具有高度可靠性和灵活性。
它友好的用户界面，让你的安装、操作和控制象玩游戏一样灵活方便。
全新的IGBT变频技术、具有强大的通讯能力、精确的温度控制性能、和高可靠性都让控制变成一种乐趣。
主要技术参数：●三相380VAC ±10% 50/60Hz（三相四线制）●功率:20KW；30KW；40KW；50KW；60KW数字系列化●额定电流：30A；45A；60A；75A；90A●谐振模式：串联全桥●工作频率：10~40kHz●模块化结构设计，具有多种的灵活性应用场合●友好的可编程显示面板，操作方便控制功能：●世界名牌IGBT变频技术，提供强大的数字计算能力，能实现用户直接对话，能与触摸屏工业计算机连接●强大的开放式应用平台●启动时间〈1S，瞬间过流保护时间≤2uS●数字量输入1个，模拟量输入2个，可实现PID控制与负载测温，支持0-100℃负载温度检测（精度达±1℃）；●数字化无级调节功率（20-100%）●设定运行工作时间，计时完毕自动停机，输入密码方可开机，用户可以修改密码保护功能：◆IGBT模块过热保护温度：85℃◆过载能力为150％额定负载电流，持续时间60秒◆瞬间过流保护时间≤2uS◆过电压、欠电压保护◆具有加热线圈短路、开路，缺相、过热、过流、过压等保护功能◆工作寿命：大于5万小时。
技术部。
感应加热技术手册
感应加热技术手册感应加热技术是一种新型的非接触式加热方法，可以广泛应用于工业生产中。
本手册将介绍感应加热技术的基本原理和工作方式，以及相关应用领域和注意事项。
一、感应加热的基本原理感应加热是利用交变磁场感应物体内部的涡流电流，使物体发生加热的过程。
感应加热的基本原理是法拉第电磁感应定律，即变化磁通量会在导体中感应出涡流。
通过高频交变磁场的作用下，导体中的电子将会产生振动和摩擦，从而使原本静止的导体转化为一个加热体。
二、感应加热的工作方式感应加热的工作方式一般分为两种，即均匀加热和局部加热。
均匀加热是指将整个物体或者部分物体置于交变磁场中，使被加热的成对称加热，一般用于加热大型的金属或合金零件；局部加热是指在物体的特定位置施加交变磁场，只将被加热部分加热，一般用于加热小型零件或者区域性加热。
三、感应加热的应用领域感应加热技术在电子、机械、制造等领域都有广泛应用。
在制造领域中，感应加热被广泛应用于热处理和焊接工序中。
在电子领域中，感应加热技术被应用于电感、变压器、输电线缆等领域。
在医疗领域中，感应加热被应用于微创手术、无痛减肥等方面。
此外，感应加热还被广泛应用于食品工业、家电制造等领域。
四、注意事项使用感应加热时，需要注意以下几个方面：首先，感应加热时一定要注意安全。
高频电流可能会对人体产生危害，需要严格遵守相关安全规范。
其次，感应加热设备需要进行定期维护保养，以确保其正常运行。
最后，感应加热的加热效率较高，需要注意控制加热时间和温度，避免过度加热导致材料烧损或者变形。
五、结论感应加热技术是一种高效、非接触式的加热方式，广泛应用于工业生产中。
本手册介绍了感应加热的基本原理和工作方式，以及相关应用领域和注意事项，希望对读者了解和使用感应加热技术有所帮助。
电磁加热器使用说明书
为了正确使用本产品，请认真细读使用说明书一、产品的部件名称和接线12345689710121113141617181920212423152825222726德国英飞凌原厂驱动：磁隔离技术全进口高性能、多级电感虑波电源，贴片制造工艺编号接线和用途1接散热风扇的电源电压，当风扇为220V时就接220V电源，当风扇为380V 电压时，就接380V电源2接散热风扇220V或380V（随用户定，一般为380V）3当外接散热风扇为直流24V时，此接口为开关，控制24V风扇工作或停止。
此两端接口实际上就是主板上继电器输出常闭接触点4双交流24V电源（做半桥时4或5选1个）5双交流24V电源（做半桥时4或5选1个）6单交流16V电源7电源指示灯（红色）8工作指示灯，待机时，闪亮，工作时，一直亮（绿色）9外接指示灯，引接到机箱外面的LED接口上10软启动接口，引到外机箱中的R/S接口上（可通过F-02设置断开工作或闭合工作，出厂默认闭合工作、断开停止状态）11微调节功率电位器，当功率出现较大的偏差时，这个电位器可适当调整1232位高速DSP处理器13外接可编程操作显示器14隔离型RS485通讯接口15外部负载温度检测接口1，精度达±1℃（最高150℃）单路时，默认1用来测量外部工作温度16外部负载温度检测接口2，精度达±1℃（最高150℃）17多功能输入接口（通过F-20来设置）：1、做外接电位器10K输入，可以调节功率大小20%-100%范围2、做外接PID输入（0-5V）输入做红外测温仪或热电偶转换电压0-5V输入，实现显示温度和控制功率大小（最高可以测量显示1000℃）18接高频互感器，注意方向。
若方向接反时，功率很小19IGBT模块驱动（做半桥时，选择19、20或23、24即可）20IGBT模块驱动（做半桥时，选择19、20或23、24即可）21接直流母线高压22IGBT温度传感器接口23IGBT模块驱动（做半桥时，选择19、20或23、24即可）24IGBT模块驱动（做半桥时，选择19、20或23、24即可）25接直流母线高压26RS485通讯接口，接A、B27外接K型热电偶28外接12V继电器带动其它需要的负载，与本机的风扇启动/停止同步二、产品的外观尺寸（1）、JS1000-020 （三相全/半桥20KW/380V ）（2）、JS1000-030 （三相全/半桥30KW/380V）390250240450250240（3）、JS1000-040、JS1000-050三相全桥40KW/380V 、三相全桥50KW/380V ，60KW （水冷）（4）、JS1000-060（三相全桥60KW/380V风冷）510290260600310250（5）、JS1000-080（三相全桥80KW/380V风冷）（6）、20KW-80KW电磁加热控制柜外观尺寸（风冷、水冷通用）电磁加热器、温控器、线圈示意图接线说明：1、控制器R/S 接口是启动接口，当这两端子短接时就启动，当断开时就停止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江信电磁感应加热电源
JX-20-60kW/380V
使用手册
专业工业、商业、民用等设备高效加热
佛山市顺德区江信电子制造限公司
非常感谢您选择广东江信电磁感应加热电源。 本手册为三相 20-60KW/380V 电磁加热控制器(柜)使用时的操作说明和注意事项。 不正确的使用可能会发生意想不到的事故。 使用本产品前， 请仔细阅读本手册并正确地使用 本产品。
2．2．3 产品的固定安装方法
请参照左图的放置固定 安装，电源线和线圈从 下面走线，安装时请考 虑周围的通风情况，通 风不好会导致机器工作 保护！
7
2．2．4 产品的现场安装示意图
2．2．5快速安装方法
电源和线圈就绪： 把软启动端子短接后就启动工作， 工作后操作显示器默认显示输入工作电 流，建议用钳表测输入电流检查一下输入电流是否在额定电流范围。按一次[快捷]键即
施加应力 15KG 以内
电磁 加 热器
电磁 加 热器
测量位置 50mm
4
● ● ●
主回路端子 控制回路输入端子 控制回路输出端子
外部接温控器输
PLC
交流电源
AC380
出端
电在1-3M内
感应加热线圈
注 意 感应加热线圈的切勿造成漏电！ 请按额定电压供给电磁加热器（常规为 Ac380V） 。 所有的接线操作务必在断电情况下进行。
1、电源就绪，按 此快捷键直接进 入工作频率、 相位 差、输入电流、输 出电流和 IGBT 温 度五个监控参数 循环显示
2、需要退出监控参 数时，按此“返回” 键到上层菜单，再 按一次即可退出参 数监控模式。
8
（符合低压规格的产品贴CE标志。 ）
(1) EMC规格
1） 作为控制箱中的一部分与其他设备一起去控制设备器件的运行。因此，我们认为EMC指 令不直接应用于电磁加热器。基于这个理由，我们不将CE标志贴在电磁加热器自身上。 （电 磁加热器上的CE标志是基于低压指令。 ） 欧洲电力驱动制造商协会 （CEMEP） 也持同样的观点。 2） 符合 我们认为EMC规格并不直接作用于晶体管电磁加热器。 但是， EMC规格应用于包含有晶体管电 磁加热器的机器或设备， 且这些机器和设备必须贴有CE标志。 因此， 我们准备了技术资料“EMC 安装指南”，安装了电磁加热器的机器和设备可以更容易地符合EMC规格。 3） 安装方法概述 安装电磁加热器应使用下列方法： *安装一符合欧洲标准的噪声滤波器。 *电磁加热器和感应加热线圈之间的连线应使用屏弊电缆或将其安装在金属套管中，并且电 磁加热器和电磁加热器的电缆应尽可能短的接地。 *应在电源和控制线中插入一线性噪声滤波器和铁氧体磁芯。 包括符合欧洲标准的噪声滤波器规格的所有信息收录在技术资料 “EMC安装指南” 。 请与你的 产品销售商联系。
9
3．1 操作面板
3．2．1 操作面板的名称和功能
用操作面板，可以设定运行功率，监视运行电流，设定时间参数，显示错误代码等。
② ④
① ③
⑤ ⑧ ⑩
⑥ ⑦ ⑨
操作面板说明 编号 1 2 3 4 5 6 7 8 9 10 名称 警告或故障指示灯 当前工作频率指示灯 机内温度指示灯 当前运行电流指示灯 调节[增加]键 [编程]功能键 [确认]键 [返回]上一层菜单键 [快捷]显示五个重要工作参数键（常用） 调节[减小]键
2.防止火灾 注 意
●电磁加热器请安装在不可燃物体上，直接安装在易燃或靠近易燃物品，会导致火灾。 ●电磁加热器发生故障，请断开电源，若持续地流过大电流可能会导致火灾。 ●高频输出线圈请勿短路，可能会引起火灾。
3.防止损伤 注 意
●请按照规定的额定电压提供给电磁加热器，以防止爆裂、损坏等等。 ●确认输出线圈与电源正确的端子连接，否则会造成爆裂、损害现象。
1、1 运行前的说明
1．1．1 运行准备
不正确使用会导致电磁加热器不能正常运行，显著地降低电磁加热器的寿命，甚 至会损坏电磁加热器。请按本手册的内容和注意事项正确使用电磁加热器。 本手册介绍的的是三相 20-60KW/380V 数字电磁加热控制器或控制柜 （1） 开箱和检查 从包装箱取出电磁加热器，检查容量铭牌和机身侧面的额定铭牌，确认型 号，产品是否与定货单相相，机器是否有损坏。 （2） 运行时必要的工具和元件准备 准备的工具和元件根据运行方法而异， 一般需要云母绕包玻璃纤维高温线 圈国标 10mm2 以上、长度约 40-50 米（具体要看功率大小而定，请参照第 4 章参数说明） 、接线耳、适量热缩管、高温保温棉（学名是玻璃纤维针 刺毯） ，厚为 20-25mm、高温布若干卷、剪钳、螺丝笔、万用表、钳型表、 有条件可备一台电感表或数字电桥等,以上工具以及安装辅助材料本公司 有出售，若需要请联系。 （3） 安装 为了不影响电磁加热器的寿命和降低其性能， 应注意到安装方面或周围空 间，正确地将其固定（请认真参照第二章安装和接线） 。 （4） 接线 将电源、线圈、控制启动/停止信号线接到相对应的端子上。若接错可能 会造成电磁加热器和外部设备的损坏（请认真参照第二章安装和接线）
1
江信电子大功率 20KW、30KW、40KW、50KW、60KW 数字电磁加热控制器控制柜系列产品是采用 全新一代模块化设计的多功能高标准的电磁加热节能产品。 是全新一代标准工业、 商业电磁加热 高效加热专家。控制系统采用 AVR 工业级高速微型计算机控制，具有高度可靠性和灵活性。特别 适用于水料造粒机、大功率管道加热、导热油加热、锅炉烧水取暖等场合。通过控制软件可以实 现用户专用功能，给用户带来极大的方便。
检测负载温度的设备。
电磁加热器
周围的温度会影响电磁加热器的寿命,请尽量 不要使周围的温度超过允许值。特别是在 安装于封闭的场合, 要注意。错误的接线会损 坏电磁加热器。 另外, PLC控制信号线应尽量远离主回路，以 确保不受噪音的影响。
电磁加热线圈
在输出侧请不要短接或开路， 并且不能驳接规格以外的电磁加热器。
2
1．2、基本配置
1．2．1 基本配置
电磁加热器的使用需要以下的设备。选择正确的外部设备，正确的连接以确保正确的 操作。不正确的系统配置和连接会导致不能正常运行，显著地降低电磁加热器的寿命，
甚至会损坏电磁加热器。 请按本手册的内容和注意事项正确使用电磁加热器。 （连 接外部设备，请参考相关手册）
名称 电源
接地
为了防止触电，电磁加热器外壳必须良好地接 地。
3
1）小心使用 电磁加热器为了不造成破损,请小心地使用,其次。 ） 2）请安置在不易受震动的地方。 （5.9m/s2 {0.6G}以下。 请注意台车，冲床等的震动。 3）注意周围的温度 周围温度对电磁加热器的寿命影响很大,因此,安装场所的周围温度不能超过允许温度 (20C～50C)。 4）请安装在不可燃的表面上。 。请安装在不可燃的表面上（例如：金 电磁加热器可能达到很高的温度（大约最多到95C） 属） ，同时，为了使热量易于散发，应在其周围留有足够的空间。 5）请避免高温．多湿的场所。 请避免太阳光直射、高温和多湿的场所。 6）将散热片装于电控柜外，可以大幅度降低电控柜内产生的温度。 7）请回避油雾、易燃性气体、棉尘和尘埃等等漂浮的场所。 将电磁加热器安装在清洁的场所，或安装在可阻挡任何悬浮物质的封闭型屏板内。 8）注意电磁加热器安装在控制柜内的散热方法。 在两台或两台以上电磁加热器以及通风扇安装在一个控制内时， 应注意正确的安装位置， 以 确保电磁加热器周围温。 度在允许值以内。如安装位置不正确，会使电磁加热器周围温度上升，降低通风效果。 9）电磁加热器安装在水平的基板上，禁止倾斜滑落。 1)通风距离 2)外界应力
11
3．2．3 菜单介绍——参数监控模式
监控代码 D-01 D-02 D-03 D-04 D-05 D-06 D-07 D-08 D-09 D-10 D-11 D-12
说明 本机额定功率 当前工作频率 当前谐振电压与电流位差值 当前电源输入电流 当前线圈输出电流 当前 IGBT 工作温度 上电计时 上电计时 加热计时 加热计时 生产日期 生产日期
(2) 低压规格
1）我们对于符合低压规格的晶体管型电磁加热器的观点。 晶体管型电磁加热器应遵从低压规格。 2）符合 我们确信我们的电磁加热器符合低压规格，并在电磁加热器上贴有CE标志 3）要求概述 *对于220V级电磁加热器设定定额输入电压范围为220V 50Hz/60Hz。 *确保设备接地，不要再设备未接地的情况使用漏电断路器作为电磁振动保护。 *接地端子单独接线（请勿在一个端子上接2条线） 。 *输入侧请使用符合要求的无熔丝断路器，电磁接触器请使用符合EN或者ICE规格的。 *应使用符合EN或IEC标准的无熔丝断路器和电磁接触器。在Ⅱ级过压和2级污染或IEC664中 指定的更高级别的情况下使用电磁加热器。 (a)在Ⅱ级过压时， 在电磁加热器的输入侧安装一符合EN或IEC标准的隔离变压器或浪涌抑制 器。 (b)在2级污染时， 将电磁加热器安装在一控制箱内， 使水、 油、碳粉、 灰尘等不能进入(IP54 或更高)。
安全事项 1.防止触电 危 险
●在通电或运行时请不要打开盖板，否则发生触电。 ●布线或检查请断开电源十分钟以后，用万用表测量剩余电压后进行。 ●电磁加热器外壳请接地，以免高频感应电压触及人身。 ●包括布线或检查工作在内的工作都应是专业人员。 ●请不要湿手操作开关电源，以免造成触电或受伤。 ●对于电缆（包括高频输出电缆）请不要损伤它，对它加上过重的应力。否则造成触电。 ●请勿在通电中进行通风扇的清理或更换，否则造成伤害。 ●人身远离高频输出端口及电源输入端口。
10
3．2．2 菜单操作
D-01 D-02 参数监控模式 D-03
● ● ●
D-12
F-01 F-02 参数设定模式 F-03
● ● ●
F-21 [ 快 捷 ] 键 进入 直 接五种监控参数
D-02
D-03
D-04
