CYJ系列电加热器使用说明书
加热器安装使用说明书
液体加热器使用说明书河北南风汽车设备集团有限公司前言感谢您使用南风公司生产的、系列液体加热器产品。
在使用前，请您务必认真阅读使用说明书，它会使您在产品结构、性能、使用和保养等方面得到必要的知识。
正确的使用，适时的保养，将保证加热器使用的可靠性和经济性，延长加热器产品的使用寿命。
液体加热器是与发动机相对独立的采暖设备，即在发动机不启动的情况下，也可以独立达到车厢采暖、除霜的效果。
本系统为全自动控制，具有低温启动，高温停止，重复点火，故障报警停机等功能，具备安全保护装置。
作为客车采暖、除霜设备，它具有热效率高，升温快，污染小，乘坐舒适，无异味，噪音低，不干燥，节约燃油等优点。
液体加热器除具有给车厢采暖、除霜的功能外，还具有给发动机作低温预热启动的功能。
它能自动将发动机内防冻液温度恒定在65℃-80℃之间。
冬季使用本机预热发动机，可显著降低发动机磨损、油耗和大气污染，延长发动机寿命。
对于长途运输单位，它具有良好的使用经济性。
再次感谢您对我们的信任和支持，您对我们产品有什么意见或建议，欢迎来电告之，我们将不胜感激！书中叙述未尽之处以及其他事宜，请您拨打电话：销售部技术部售后服务部传真：更多信息请登录南风公司网站，目录一、产品使用特别注意事项………………………………………………二、控制开关操作方法……………………………………………………三、主要技术参数及工作原理……………………………………………四、使用前的检查事项……………………………………………………五、保养与维护……………………………………………………………六、故障分析与解决方法…………………………………………………七、加热器安装及注意事项………………………………………………附录1、加热器电路接线图附录2、加热器外型安装尺寸图附录3、加热器安装示意图一、产品使用特别注意事项1.在选用循环加热介质时，我公司建议您根据车辆所行驶的最低环境温度选用相应牌号的防冻液。
电加热器使用说明书
安装、使用产品前，请仔细阅读使用说明书RJD-25/1140(660)制氮装置用隔爆兼增安型电加热器使用说明书煤科集团研究院有限公司前言本说明书是使用说明书。
本说明书对于初次使用RJD-25/1140(660)型制氮装置用隔爆兼增安型电加热器的用户很有必要，对于具有使用经验的用户，也可使其进一步加深理解，这一点也是编者的宗旨。
希望用户仔细阅读本说明书，完全理解后在付诸实践。
另外，设备在正常运转开始后，设备操作员与维修人员须将此说明书就近保管好，以便需要时参阅。
本说明书的主要容包括RJD-25/1140(660)型制氮装置用隔爆兼增安型电加热器的结构特征与工作原理、技术特征、安装调试使用操作以及维护保养等容。
由于RJD-25/1140(660)型制氮装置用隔爆兼增安型电加热器的研究与改进在不断进行，因此本说明书的容有可能与购买产品的具体情况有不符之处，如对购买产品或本说明书有疑问，请与下述部门联系：TEL：-56626032警告！先启动制氮机，工作稳定后再启动电加热器1.概述1.1主要用途及使用围●该电加热器专门用于矿用井下移动式制氮装置的配套，安装在矿用井下移动式制氮装置。
用于井底车场、总进风巷和主要进风巷，翻车机硐室，采区进风巷。
●品种、规格●RJD-25/1140(660)1.2执行标准及特征1.2.1 型号的组成及其代表意义R J D -25/1140(660)电压等级额定功率制氮装置用隔爆兼增安加热器1.2.2 执行标准执行标准为Q/SMY2222-2015；GB3836-2010。
1.2.3防爆形式矿用隔爆型“ExdeⅠMb”。
1.3基本参数1.4使用环境条件●隔爆型电控制箱能够在下列环境条件下正常工作：➢环境温度：0～40℃；➢相对湿度：≤95％（25℃时）；1.5工作条件●电加热器应安置在矿用井下移动式制氮装置。
工作环境的有害气体、瓦斯、煤尘含量和通风量应符合《煤矿安全规程》的规定，具有完整的供电系统，●额定工作电压：1140／660V（AC）●额定的功率：25KW●额定的工作制：长期工作制●制氮机工作稳定后再启动电加热器！！！1.6安全●电加热器的维护和保养工作必须在断电的情况下才能进行。
加热器使用方法说明书
加热器使用方法说明书操作指南：加热器使用方法欢迎您购买并使用我们的加热器。
请您仔细阅读以下使用说明，以确保正确并安全地使用加热器。
第一步：准备工作1. 在使用加热器之前，请确保室内通风良好，以确保安全使用。
同时，需要确保电源电压符合加热器的工作要求。
2. 检查电源插座是否正常，不得使用破损或带有松动接触的插座。
第二步：安装加热器1. 将加热器放置在水平且稳定的表面上，远离易燃物和可燃物。
确保周围没有阻挡物，以免影响散热和正常工作。
2. 请勿堵塞或堆放物品在加热器周围，以保持其通风良好。
3. 将加热器的电源线插头插入电源插座，并确保插牢固。
第三步：使用加热器1. 打开加热器的电源开关，根据加热器面板上的操作按钮调整加热器的工作模式和温度。
您可以选择适合您需求的加热模式。
2. 在操作加热器时，请向下拉开门面板以便更好地操作加热器控制面板。
3.加热器配有安全温度控制装置，可以避免过热现象。
但为了安全起见，我们建议您不要将加热器使用时间过长，特别是在长时间离开室内的情况下。
4. 加热器温度可以通过控制面板上的温度按钮进行调节，根据您的需要提高或降低温度。
5. 当不使用加热器时，请及时关闭电源开关，并拔掉电源线插头，以确保安全。
第四步：加热器维护1. 加热器使用一段时间后，会有灰尘和杂物附着在加热器表面和过滤器上。
请定期使用干净的布或吸尘器清洁加热器表面和过滤器，以确保正常工作。
2. 请勿使用带有腐蚀性或破损的清洁剂清洁加热器，以免损坏加热器表面和内部零件。
3. 如发现加热器有故障或异常，请立即停止使用，拔掉电源插头，并联系专业人员进行检修。
第五步：安全注意事项1. 在加热器工作期间，请确保加热器周围没有易燃物或可燃物，如纸张、布料等。
同时，请不要在加热器上晾晒湿衣物。
2. 请勿将加热器放置在潮湿的环境中，以免影响加热器性能和安全。
3. 当加热器在工作时，请不要离开室内太远，以免发生意外。
尽量避免儿童或宠物接近加热器。
电加热器-使用说明书
JR—0.432 型电加热器使用说明书目录用途、基本参数和结构说明1. 用途2. 基本参数3. 结构概述二、使用与维护说明1. 使用说明2. 工作时维护三、设备保温用途、基本参数和结构说明1. 用途本产品用于空分设备的纯化器，系利用电加热发热元件（点加热管），来加热气体（污氮气），用于再生纯化器分子筛。
2. 基本参数3. 结构概述：加热器发热元件由15根不锈钢外壳的棒状电加热管组成，通过管板，折流板将其固定在加热器中。
每根电加热管的一端分别连接到相应的接线铜排上，铜排上接上380V电源，通过功率控制器来调节气体的出口温度。
气体自上而下通过电加热管而得到加热，为减少热量损失，壳体外须进行绝热保温。
本电加热器具有结构简单、使用方便、易于维护，使用寿命长，安全可靠等优点。
更换电加热管，将顶部保护罩拆开，拆去电热管连接软电线，松去电热管压紧螺母，便可更换损坏的电加热管。
二、使用与维护说明1. 使用说明：（1）工作前先检查加热器是否漏气，特别是接线柱部分，如有漏气先消除后再使用。
（2）使用检查接地装置是否可靠（3）使用前对电热管进行绝缘检查，其对地绝缘电阻＜1M p ,否则将电热管在150~200C左右烘箱内干燥7~8小时，使其绝缘达到要求后，才能使用。
I（3）接线后，将接线端用胶布或水玻璃等将接线端封好，以保护接线端不易氧化。
（4）使用前检查安全膜是否良好。
2. 工作时维护：（1）本加热器必须先通入气源，在气量达到要求，流速稳定后才可通电，决不可在未通气或气量极少的情况下，开启加热器，以免因电加热管过热而损坏。
在使用过程中如突然停气，应立即切断电源。
（2）工作中经常检查电热管使用情况，接线是否良好、绝缘是否达到要求。
（3）工作中定期清除灰尘及氧化皮等杂物。
（4）经常检查安全膜是否处于完好状态。
（5）按加热要求控制出口温度及通断电操作。
（6）定期检查、校正温度及测量控制仪表。
（7）经常检查保温层完好状态。

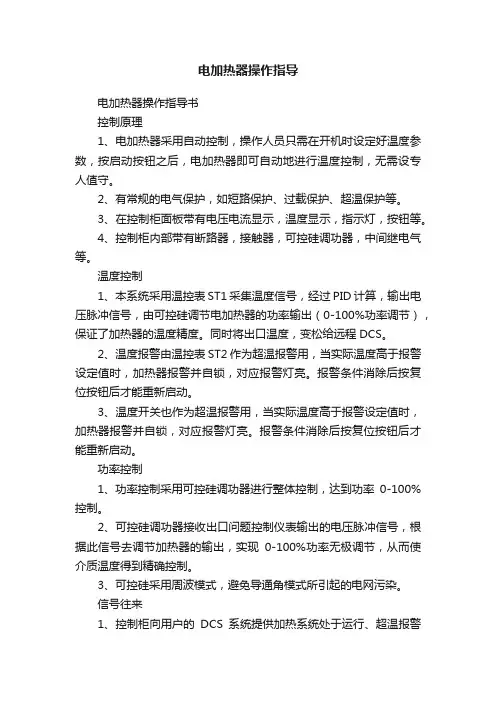

电加热器操作指导
电加热器操作指导电加热器操作指导书控制原理1、电加热器采用自动控制，操作人员只需在开机时设定好温度参数，按启动按钮之后，电加热器即可自动地进行温度控制，无需设专人值守。
2、有常规的电气保护，如短路保护、过载保护、超温保护等。
3、在控制柜面板带有电压电流显示，温度显示，指示灯，按钮等。
4、控制柜内部带有断路器，接触器，可控硅调功器，中间继电气等。
温度控制1、本系统采用温控表ST1采集温度信号，经过PID计算，输出电压脉冲信号，由可控硅调节电加热器的功率输出（0-100%功率调节），保证了加热器的温度精度。
同时将出口温度，变松给远程DCS。
2、温度报警由温控表ST2作为超温报警用，当实际温度高于报警设定值时，加热器报警并自锁，对应报警灯亮。
报警条件消除后按复位按钮后才能重新启动。
3、温度开关也作为超温报警用，当实际温度高于报警设定值时，加热器报警并自锁，对应报警灯亮。
报警条件消除后按复位按钮后才能重新启动。
功率控制1、功率控制采用可控硅调功器进行整体控制，达到功率0-100%控制。
2、可控硅调功器接收出口问题控制仪表输出的电压脉冲信号，根据此信号去调节加热器的输出，实现0-100%功率无极调节，从而使介质温度得到精确控制。
3、可控硅采用周波模式，避免导通角模式所引起的电网污染。
信号往来1、控制柜向用户的DCS系统提供加热系统处于运行、超温报警信号、同时可接受DCS到控制柜连锁停止操作命令。
运行操作说明1、合闸断路器，电源指示灯亮，加热器处于待运行状态。
2、设定出口温度控制仪表及内部超温报警仪表温度。
3、PV为温度测量值，SV为温度设定值。
4、出口温度控制仪表可增大或减小温度设定值。
内部超温报警仪表可增大或减小温度设定值，也可改变小数点的位置。
5、电加热器启动：按防爆柜面板上的停止按钮，运行指示灯灭，加热器停止。
6、加热器超温报警，如超温指示灯亮，则表示发生内部超温报警，此时加热器被切断，解除故障后按复位按钮复位，则超温指示灯灭，加热器可重新启动。
电磁加热器操作说明书(最新版)
●负载电感量为带负载，在 1KHz，串联谐振条件下测试值，推荐用数字电桥，
用其他设备测试时请根据误差补偿。
●对于应用于塑料机械和管道加热等设备时，电感量调整为 120uH~350uH,使感
应加热设备的满功率工作的频率在 13~17kHz
4.4 接线端子图
L1
L2
L1、L2：电源输出端子
4.5 部件说明
其它按键暂未使用。
2）键盘指示灯功能说明 (电源) 电源指示灯：电源电压正常时此指示灯常亮；设备电源异常或电源电压
太低时此指示灯不亮。
(工作) 工作指示灯：一闪一闪时表示设备正常加热工作；闪烁时表示设备已运
输入过压保护，输入欠压保护，输入缺相保护，输入过流保护，输出过流保护，
线圈短路保护、开路保护、启动短路保护、雷击保护。
4.2 工作环境要求
工作温度 -10℃~40℃
相对温度 小于 90%RH，无凝露
海拔高度
低于 1000 米（高于 1000 米时需降额使用，每升高 1000 米，功率降额 15%）
存储温度 -20℃~+60℃
-34）确认以上参数正确后，闭合启动加热控制信号，设备开始自动检查输出线圈； 输出功率由小变大到额定输出功率，输出电流也由小变大到额定输出电流；最 后达到相应功率运行。 5）以后每次启动设备，可直接进入调功模式，根据加热需求，调节输出功率大 小。 6）断开电源，调试完成，设备可正常加热使用。
8.应用说明
输入电压范围：315VAC~445VAC
输入频率范围：50Hz~60Hz
1.2 外围接口特性
可编程数字输入：单路开关输入；变档位输入；五档开关输入；PLC 或温
控器“0—5V”或“4—20mA”输入
电加热器安全操作及保养规程
电加热器安全操作及保养规程1. 前言电加热器作为一种常用的供暖设备，在冬季被广泛使用。
但是，如果使用不当或者保养不当，电加热器极易造成火灾、电击等安全问题。
为了避免这些问题的发生，本文将介绍电加热器的安全操作及保养规程。
2. 安全操作规程2.1. 选购安全型电加热器购买电加热器时，一定要选择符合国家安全标准的产品。
应当选择产品带有CCC标志的产品，或者具备UL、CE认证等国际认证标志的产品。
2.2. 安装位置与使用环境电加热器应该放置在室内干燥通风，无易燃物品、可充电物品和易燃气体等危险物品的区域。
使用时必须保持室内适当的空气流通，不得将电加热器放置在堆放杂物和窗帘、床垫等易燃物品附近。
2.3. 用电安全使用电加热器时，应注意以下事项：•检查供电电压是否符合电加热器的额定电压；•使用合格的插座进行插拔，避免使用带划痕或变形的插座；•电加热器的接地线必须接地可靠；•不得在电加热器上堆放物品或悬挂物品。
2.4. 选择合适的加热器功率电加热器的功率应该根据房间的大小来选择，一般每平方米的房间面积应选用100W左右的电加热器。
过低的功率不足以供暖，过高的功率则会造成过载和热量浪费。
2.5. 使用过程中的注意事项•不得用湿手触碰电加热器；•不得将其它物品放在电加热器上；•不得将电加热器煮水、烤面包等其它用途；•不得随意移动电加热器。
2.6. 使用后的操作•使用后应如实拔掉电源插头；•在使用中发现电加热器故障时，应立即停止使用并及时联系维修人员；•在长时间停用后重新使用时，应拆开电加热器清理除尘。
3. 保养规程为了延长电加热器的使用寿命并保证使用安全，需要进行定期保养。
3.1. 定期清洁每个供暖季节结束后，需要对电加热器进行清洁，清除其上的尘土及杂物。
首先将电源插头拔出，然后使用干净的软布擦拭，最后用真空吸尘器将其内部与表面的灰尘吸尽。
3.2. 使用防尘罩在长时间不使用电加热器时，应使用专门的防尘罩进行保护。
水管道加热器说明书
水管道加热器说明书水管道加热器技术协议书盐城市苏海供热设备有限公司目录一、前言 (3)二、技术参数 (3)三、主要结构及工作原理 (4)四、安装与使用 (4)五、维护与保养 (5)六、常见故障与维修 (5)一、前言水管道电加热器是我公司近年来研制专门为气体加热的新型加热设备，该设备由水管道电加热器本体和控制系统两部分组成。
发热元件采用1Cr18Ni9Ti不锈钢无缝管作保护套管，0Cr27Al7MO2高温电阻合金丝、结晶氧化镁粉，经压缩工艺成型，使电加热元件的使用寿命得以保证。
控制部分采用高精度数显式温控仪、固态继电器等组成可调测温、恒温系统，保证了电加热器的正常运行。
二、技术参数1水管道电加热器的规格与参数：（1）内筒尺寸：Φ100*700mm（直径*长）（2）口径规格：DN15（3）筒体规格：（4）筒体材质：碳钢（5）加热元件材质：不锈钢304无缝电加热管（6）进口温度；常温（7）出口温度：50℃2、控制柜的主要技术指标数据（1）、输入电压：380V±5%（三相四线）（2）、额定功率：8kw（3）、输出电压：≤220V（单相）（4）、控温精度：±2℃（5）、控温范围：0~50℃（可调）三、主要结构及工作原理（1）水管道电加热器结构水管道电加热器是由多支管状电加热元件、筒体、导流板等几部分组成，管状电热元件是在金属管内放入高温电阻丝，在空隙部分紧密地填入具有良好绝缘性和导热性能的结晶氧化镁粉，采用管状电热元件做发热体，具有结构先进，热效率高，机械强度好，耐腐、耐磨等特点。
筒体内安装了导流隔板，能使水在流通时受热均匀。
（2）工作原理水管道电加热器采用数显温度调节仪、固态继电器和测温元件组成测量、调节、控制回路，在电加热过程中测温元件将水管道电加热器出口温度电信号送至数显温度调节仪进行放大，比较后显示测量温度值，同时输出信号到固态继电器输入端，从而控制加热器，使控制柜具有良好的控制精度和调节特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CYJ □系列电加热器使用说明书
电加热器电加热器主要以合金电阻丝为发热体,通过导热性能良好的绝缘介质以固定发热体的电热元件，它可以任何形式安装于气体、液体、固体等介质中进行加热，广泛应用于石油、化工、机械、电力、冶金、航空、核能、电子、日用电器、轻纺、食品加工、烟草、医药卫生等领域。
一、电加热器结构，图列
二、主要技术参数 1
、电加热器的最高表面负荷见下表：
加热介质、特点代号
最高表面负荷W/cm 2 外套材料 静止空气
Q
2 10# 5 1Cr18Ni9Ti 流动空气
L
2.5 10# 5.5 1Cr18Ni9Ti 水、溶液
S 7 紫铜T 4 9
10# 11 1Cr18Ni9Ti
油Y 3 10#、紫铜T4 5 1Cr18Ni9Ti
金属模具M 13 1Cr18Ni9Ti
2、金属管材料最高工作温度：
1Cr18Ni9Ti —650℃、10# —500℃、紫铜T4 —170℃、铝合金—450℃
3、额定功率：标称功率P±10% 铠装加热器：±20%
4、环境温度-25～50℃
5、周围空气相对湿度不大于90%（温度为25℃）
三、电加热器型号、规格
C Y J □□□□ - □ / □ - □□×□
工厂代号总长度
电加热器代号保护管外径种类保护管材料设计序号额定功率
加热介质额定电压
安装结构形式例如：CYJG01S2-220/1000-Aφ8×800，表示用于加热水的直棒式带安装螺栓管状电加热器。
电城市220V、功率为1kW，保护管材料为1Cr18Ni9Ti，成品规格φ×800（mm）。
四、使用注意事项：
1、本产品必须在规定的技术条件下（特别是电压、表面负荷）正确使用。
2、使用电加热器的设备或用具必须良好接地。
3、元件应存放在干燥处，若长期存放，绝缘电阻低于1MΩ时，应在
120～200℃左右的干燥箱烘烤（或通低电压）数小时，使绝缘电阻
恢复正常方可使用。
