实验：多用电表的使用
9 实验：练习使用多用电表
为别人鼓掌的人也是在给自己的生命加油。
37
23
红表笔接 A A B
B
CC
黑表笔接 B C A
C
AB
100 测得阻值(Ω)
10k 100
10.1k 90
190
由表中的数据可以判定：⑴电阻接在
__A__两点间，阻值为_1_0__0Ω。⑵二极 A
B
管B接在__A_C__两点间，其中正极接在
__C__点。二极管的正向阻值为_____Ω，
C
反9向0 阻值为_____Ω。 10k
30
3、用多用电表的欧姆挡（R×1K）检查性能良好的晶体二 极管，发现多用电表的表针向右偏转的角度很小，这说 明（ BC ） A.二极管加有正向电压，故测得电阻很小 B.二极管加有反向电压，故测得电阻很大 C.此时红表笔接的是二极管的正极 D.此时红表笔接的是二极管的负极
31
4.如图所示，黑盒中有一个单向导电元件，当元件中电流 沿箭头方向时，单向导通，其电阻为零；反之，则截止， 反向电阻无穷大.还有两个阻值均为1kΩ的电阻，它们与 黑盒的接线1、2、3接成电路，用多用电表的电阻挡对这 三个接线柱间的电阻进行测量，得到的数据如表格所示， 那么黑盒中的线路是下面电路中的哪一个( )
依次是_____、_______、______.
28
1、下列说法中正确的是：（ AC ） A、多用电表的欧姆挡的每一量程的测量范围是从0—∞ B、若选择开关扳在欧姆挡上的× 1挡上，准确调零后， 测量电阻，指针恰指在刻度30和50的正中央，则待测电 阻的阻值正好为40Ω C、若多用电表内没有安装电池，就不能直接用来测电阻 D、只有在测量电阻时，才需要进行机械调零
24
练习.多用电表是确定电学元件，检修电学故障的重要仪器， 在电子技术中有很广泛的应用.如图所示，一个盒子外部有四 个接线柱A、B、C、D.盒内有三个电学元件和若干导线组成 的电路.利用多用电表欧姆挡测试，结果如下： （1）A、B间的电阻是B、D间电阻的两倍，即RAB=2RBD； （2）两表笔分别接触A、C和 C、D时，指针均先偏转，然 后又缓慢回到“∞”刻度. 试画出盒内的电路图.
实验：练习使用多用电表课件
答案：(1)1.5×103 ×1 k (2)30.8(30.7～30.9 都正确) 154 (3)6.2
题后反思 1．读数时要注意读表盘上的哪条刻度线： 欧姆表刻度不均匀，读最上一排刻度线；直流电流、 直流电压刻度均匀，读中间刻度线． 2．电压表、电流表的读数要看清选择开关所选择的 量程，搞清楚每一小格表示多少及应读到的有效数字位 数．
3．利用欧姆表(一定与外电源断开)． 示数无穷大：说明电阻断路． 示数为 0：说明电阻短路．
【典例 3】 如图所示是某同学连接的实验实物图， 合上开关 S 后，发现 A、B 灯都不亮．他采用下列两种方 法检查故障：
(1)用多用表的直流电压挡进行检查：
①那么选择开关应置于下列量程的________挡(用字
(2)①测试前，应将开关断开，避免烧坏电表． ②欧姆表右偏说明两接触点之间没有断路，不偏转说 明两接触点之间断路，D 正确． 答案： (1)①B ②a ③D (2)①断开 ②D
题后反思 1．断路故障的判断(假设只有一个断点)：用电压表与 电源并联检测电路中是否有电压，若有电压时，再逐段与 电路并联，若电压表指针偏转，则该段电路中有断点或电 压表两侧与电源相连的电路是完好的． 2．短路故障的判断(假设已知是短路故障)：用电压表 与电源并联，再逐段与电路并联，若电压表示数为零，则 该段电路短路；若电压表示数不为零，则该段电路没短路．
(5)多用电表使用完毕，表笔必须从插孔中拔出，并 将选择开关旋至“OFF”位置或交流电压最高挡．
2．测电阻时应注意的问题． (1)选挡后要进行欧姆调零． (2)换挡后要重新欧姆调零． (3)被测电阻要与电源、其他元件分离，不能用手接 触表笔的金属杆． (4)被测电阻阻值等于指针示数乘以倍率．
实验：练习使用多用电表-教案
教学过程一、复习预习1.预习内容:闭合电路欧姆定律2.复习：多用电表的使用二、知识讲解课程引入：1。
多用电表的外观:（1）表盘:多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。
外形如图,正面上半部的表盘上有电流、电压、电阻等多种量程的刻度，读数时要注意区分.（2）挡位:多用电表正面下半部为选择开关,它的四周刻有各种测量项目和量程。
包括直流电流、直流电压、交流电压、电阻。
（3）其他:欧姆调零旋钮，指针定位螺丝和测试笔的插孔。
2.多用电表的使用：（1）多用电表使用完毕，表笔必须从插孔中拔出,并将选择开关旋至“OFF”或交流电压最大档。
（2）红黑表笔的接法:无论选择何种档位,都要确保电流从红笔流入多用电表,从黑笔流出。
（3）档位的选择：在不超过量程的基础上尽可能使用小量程。
（4）欧姆档的使用：①内部构造：如图所示②操作步骤a.机械调零b.选择合适的欧姆档，将红黑表笔短接，进行欧姆调零，使指针指向0刻度（位于表盘的右侧）c.测电阻时,指针必须指在中值电阻附近，否则要重新选择欧姆档d.更换欧姆档位后必须重新进行欧姆调零3.多用电表的读数（1)直流电流和直流电压档的读数：直流电流和电压刻度是均匀的，读数时共用，但需按比例计算，如取5 mA量程读数时可利用满刻度数值为“50”的刻度线,只是“50”相当于“5 mA”。
（2）欧姆档的读数：读数×倍率（3）二极管具有单向导电性，若用欧姆表两表笔接触二极管两极，测得电阻较小时与黑表笔相连的为二极管的正极；测得电阻较大时，与黑表笔相连的为二极管的负极。
4.注意事项(1）忌不调零就使用多用电表。
(2）忌搞错连接方式,测电压需并联,测电流需串联。
（3）忌搞反直流电流方向,直流电要从正极测试笔插孔流入，从负极测试笔插孔流出。
(4)忌用手接触测试笔的金属杆,特别在测电阻时.(5)忌不进行欧姆表调零,就用多用电表测电阻值。
(6）忌只看读数不乘倍率.(7)改换欧姆挡量程后，忌不重新调零.（8）多用电表使用完毕，表笔必须从插孔中拔出，并将选择开关旋至“OFF”或交流电压最大档.（9）不论使用哪一挡位，电流必须从红表笔流入多用电表,从黑表笔流出。
多用电表使用实验
电阻测量工作模式——黑表笔：* 红表笔：V/ 欧姆档、×1K 直接测量
A
B
将红黑表笔并接在光电二极管两端 分别测量出正、反并接方式电表的读数 判断P、N极
四、实验内容
4、测量二极管： 实验内容4——用便携式或台式多用表测量
• 测量方式 • 测量档位
p
电压测量工作模式——黑表笔：COM 红表笔：V/ 二极管
工作原理：
模拟量→数字量→液晶数值显示
结构板块：
表笔插座、功能与量程旋钮 液晶显示器、电源开关等。
2.便携式数字多用表
表笔的连接—— 黑表笔 COM
红表笔：测电阻或电压 V 电流 mA；
、测
测量项目与量程的选择——
档位旋钮— 项目+量程
测电容： 专用插孔
二极管
3.台式数字多用表
工作原理：
模拟量→数字量→ →液晶数值显示
“∼”
指针式多用表 MF500
便携式数字多用表
台式数字多用表
1.指针式多用表
工作原理：
串、并联电路的特点 欧姆定律 表头——灵敏检流计
注意：调零
每次使用及欧姆档换量程，都 要调节欧姆零点
1.指针式多用表
结构板块——刻度
最上端“Ω”——欧姆刻度(非线性)
下一条“≂”——交直流电压、电
流刻度 (最右端数值:与量程对应的满偏值)
• 测量条件
• 测量过程
直接测量
A
B
将红黑表笔并接在光电二极管两端 分别测量出正、反并接方式电表的读数 判断P、N极
结构板块：
表笔插座、功能与量程旋钮 液晶显示器、电源开关等
3.台式数字多用表
测量项目与量程的选择——

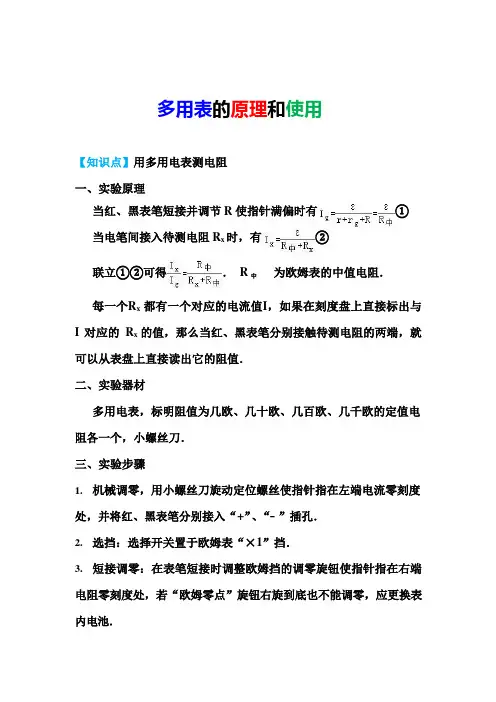

高中物理实验：多用表的原理和使用
多用表的原理和使用【知识点】用多用电表测电阻一、实验原理当红、黑表笔短接并调节R 使指针满偏时有①当电笔间接入待测电阻R x时，有②联立①②可得．R为欧姆表的中值电阻．中每一个R x 都有一个对应的电流值I，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值．二、实验器材多用电表，标明阻值为几欧、几十欧、几百欧、几千欧的定值电阻各一个，小螺丝刀．三、实验步骤1.机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“﹣”插孔．2.选挡：选择开关置于欧姆表“×1”挡．3.短接调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池．4.测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔．5.换一个待测电阻，重复以上2、3、4 过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡．6.多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔．四、注意事项1.多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行机械调零．2.测量时手不要接触表笔的金属部分．3.合理选择量程，使指针尽可能指在中间刻度附近．若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位．每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率．4.测量完毕后应拔出表笔，选择开头置OFF 挡或交流电压最高挡，电表长期不用时应取出电池，以防电池漏电．【例题精选】1.下图为多用电表的表盘，关于多用电表的使用，下列说法正确的是A.表盘电阻的刻度线不均匀，越靠近右侧刻度线越密集B.只有测量电阻阻值时，才需要调节指针定位螺丝，使指针指在最左端刻度C.测量电阻时，假如事先知道电阻的大致阻值，应该选择适当倍率使测量时表针落在刻度盘的中间区域D.在使用欧姆表中“×100”挡测量电阻阻值时，发现指针非常靠近欧姆零点，应该选择更大倍率档【答案】C【解析】A.欧姆档刻度分布不均匀，越靠近左侧刻度线越密集，故A 错误；B.无论是测电流、电压，还是测电阻，都要进行机械调零，即是调节指针定位螺丝，使指针指在最左端刻度，故B 错误；C.为减小测量误差，使用欧姆表测电阻时应应选择合适的挡位，使指针指在表盘中央刻度线附近，故C 正确；D.在使用欧姆表中“×100”挡测量电阻阻值时，发现指针非常靠近欧姆零点，说明电阻很小，应该选择较小倍率档。
多用电表使用实验报告
西峰育才中学物理实验报告班级： 时间： 指导教师： 实验学生名单：【实验内容】：多用电表的使用【实验目的】：学会使用多用电表测量电阻、二极管正负极、电压、电流【实验原理】：欧姆表：欧姆表由灵敏电流计表头、电池、变阻器改装而成，欧姆表内阻就是这三部分电阻的串联阻值，根据闭合电路欧姆定律：xg R R R r E I +++=)(0 电流I 与x R 有一一对应关系，就可测出不同的电阻。
可画出其内部如图1所示：多用电表：电流表和电压表都是由灵敏电流计表头改装来的，所以欧姆表、电流表和电压表可以公用一个表头改装成一个多用电表。
可画出其内部结构如图2所示：【注意事项】：因为表头是多用的，而电流必须从其正接线柱流入，表内又有电池，所以红表笔接的是表头的正接线柱，但却与电池负极相连，而黑表笔与电池正极相连。
测电阻时，用的是表内的电池，待测电阻必须与电源断开；测电压和电流时，不用表内电池，多用电表必须按照电压表和电流表的接法接入电路。
【实验过程及数据记录】：1、测量定值电阻：（1）、将多用电表的 、 表笔分别插入+、-插孔，选择开关旋至 （“Ω”）档。
（2）、试测一下桌面上的电阻，根据指针所指示的位置，判断目前所选的 是否合适，然后将选择开关调到合适的位置。
（3）、将两个表笔 在一起，调节 旋钮，直至指针指到 侧0位置。
（4）、测量电阻并读出数据。
R= Ω图1 图2（5）、如果测量另一电阻时改变了量程，必须重新进行。
2、测量二极管的正反向电阻：（1）、将多用电表选择开关调至档，并选择×10或×100的档位。
（2）、将两个表笔在一起，调节旋钮，直至指针指到侧0位置。
（3）、用右手像握筷子那样抓住两表笔，接触到左手拿的二极管两端的电极。
（4）、测量出二极管的电阻并读出数据。
R= Ω，说明现在连接黑表笔的是二极管的极。
（5）、将多用电表选择开关调至×100或×10的档位。
并将二极管电极颠倒，重新测量。
《学生实验：练习使用多用电表》 学历案
《学生实验：练习使用多用电表》学历案一、实验目标1、了解多用电表的基本结构和功能，认识表盘上各刻度线和量程的含义。
2、学会正确使用多用电表测量电压、电流和电阻。
3、掌握使用多用电表测量二极管的正负极性和好坏。
二、实验原理1、多用电表的基本原理多用电表是一种可以测量多种电学量的仪器，它主要由表头、测量电路和转换开关等部分组成。
表头是一个灵敏电流计，其满偏电流和内阻一般都很小。
测量电路是通过不同的电阻组合来实现不同量程的测量，转换开关用于选择不同的测量功能和量程。
2、测量电压和电流的原理测量电压时，多用电表与被测电路并联，通过表头和分压电阻构成的测量电路，将被测电压按一定比例减小后测量。
测量电流时，多用电表与被测电路串联，通过表头和分流电阻构成的测量电路，将被测电流按一定比例减小后测量。
3、测量电阻的原理测量电阻时，多用电表内部有一个电源，通过表头、调零电阻、测量电阻和电池构成闭合回路。
当红黑表笔短接时，调节调零电阻使表头指针满偏。
当测量未知电阻时，表头指针偏转的角度与通过表头的电流成正比，从而可以根据表盘刻度读出电阻值。
三、实验器材多用电表、干电池、小灯泡、定值电阻、二极管、导线若干四、实验步骤1、观察多用电表的表盘仔细观察多用电表的表盘，了解各刻度线的含义和量程。
注意区分直流电压、直流电流、交流电压、电阻等刻度线。
2、机械调零使用前，先检查表针是否停在左端零刻度处。
若不在，应调节机械调零旋钮，使表针指零。
3、选择测量项目和量程根据被测物理量的性质和大小，选择合适的测量项目和量程。
测量电压时，应选择直流电压档，并根据估计的电压值选择合适的量程；测量电流时，应选择直流电流档，并选择合适的量程；测量电阻时，应选择电阻档，并选择合适的量程。
4、测量电压（1）将多用电表并联在被测电路两端，红表笔接高电势端，黑表笔接低电势端。
（2）读取电压值，注意选择的量程和对应的刻度线。
5、测量电流（1）将多用电表串联在被测电路中，红表笔接电流流入端，黑表笔接电流流出端。
多用电表实验 绝对实用
实验多用电表(万用表)的使用【多用电表测电阻（欧姆表）】1．实验目的（多用表测电阻）（欧姆表）了解多用电表的结构，明确多用电表的使用方法，学会用多用电表测电阻。
2．多用电表特点多用电表是一种多用仪表，一般可以用来测电流、电压和电阻。
每一测量项目有几个量程。
用途广泛，使用方便，但准确度稍低。
3．实验器材多用电表一块，定值电阻若干(含几欧、几十欧、几千欧多种规格电阻)，小螺丝刀、电灯泡。
4．实验步骤(1)机械调零：检查多用表指针是否停在表盘刻度线左端的零位置，若不指零，可用小螺丝刀旋转定位螺丝。
(2)选档：先将两表笔分别插入所对应插孔中，根据定值电阻大小，旋动选择开关使其尖端对准欧姆档的合适量程档。
(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指向欧姆表刻度的零位置。
方法：红、黑表笔短接，调节调零旋钮，使指针指向最右方0处．(4)测量、读数：将红、黑表笔分别与待测电阻两端相接，表针示数乘以量程倍率，即为待测电阻的阻值。
(5)重复步骤(2)、(3)、(4)。
对其他定值电阻进行测量时，要注意每次换档后都要重新调零，并将测定值与标定值进行比较；对灯泡、电炉丝或人体电阻测量时，注意先粗测或估计其阻值，选择好适当量程。
(6)实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“OFF”档或交流电压最高档。
如果欧姆表长期不用，应取出表内的电池。
5. 欧姆表测电阻电路图及表盘刻度问题：相对于其他电表欧姆表的表头有什么特点？①零刻度在右边，左边为无限大②刻度不均匀，左边密、右边稀疏6.使用步骤7．注意事项(1)测电阻时，待测电阻要与电源以及其他电阻断开，且不要用手接触表笔。
(2)合理选择欧姆档量程，应尽可能使指针指在中央位置附近(指针处在表盘中央时读数比较准确)。
(3)指针偏转角太大，小电阻，换用小倍率；指针偏转角太小，大电阻，换用大倍率。
(4)换用欧姆档的另一量程时，一定要重新进行“欧姆调零”，才能进行测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验 ： 练习使用多用电表
一、实验目的 二、实验原理 三、实验步骤 四、注意事项 五、实验数据
选挡位
选倍率 欧姆调零
测量 观察指针偏转
不合适
合适
读数
二极管具有单向导电性
黑表笔
+
红表笔_
可以后电动机不转，请充分利用多用 电表查找电路存在的问题（尽量多找几种）
几位同学用过多用电表后,分别把选择开关放在图示 的位置。你认为谁的习惯好些?为什么?
甲
乙
丙
思
考
与
讨
丁
戊
论 多用电表不使用时,应将选择开关调至 off 档或交流
A
B
实验2、用多用电表测量小灯泡中的电流
AB
断开
实验3、用多用电表测量电阻
（1）选择开关旋到哪个挡位？ （2）表盘读哪条刻度线？ （3）测电阻前,如何进行欧 姆调零？ （4）注意“倍率”的选取
实验4、用多用电表测量二极管的正反向电阻
二极管：
正极
负极
PN 电流从正极流入负极流出，电阻小
电流从负极流入正极流出，电阻大
实验 ： 练习使用多用电表
+-
G
+
-
电压表
电流表
+-
G
E
r
R
+
-
欧姆表
使用任何挡位，电流从红表笔流进电表，黑表笔 流出电表。
二、实验内容
1、用多用电表测量小灯泡两端的电压
U
2、用多用电表测量通过小灯泡的电流
I
3、用多用电表测量定值电阻
RX
4、用多用电表测量二极管的电阻
三、实验操作
实验1、用多用电表测量小灯泡两端电压
