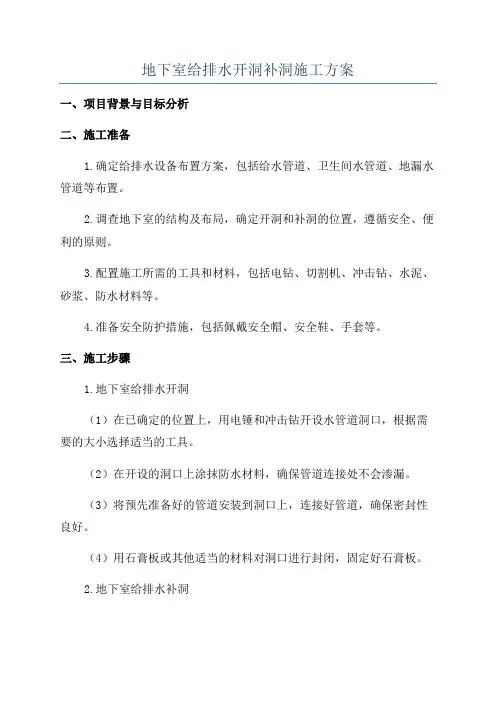

地下室给排水开洞补洞施工方案

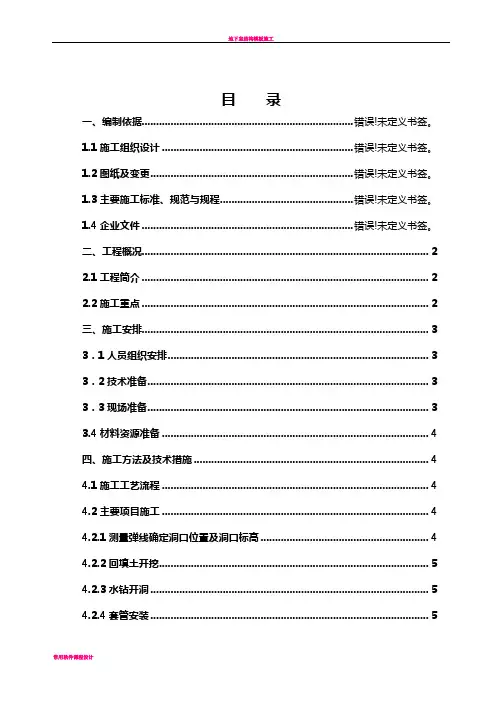

目录
一、编制依据 ....................................................................................... 错误!未定义书签。

1.1施工组织设计................................................................................. 错误!未定义书签。

1.2图纸及变更..................................................................................... 错误!未定义书签。

1.3主要施工标准、规范与规程........................................................ 错误!未定义书签。

1.4企业文件......................................................................................... 错误!未定义书签。

二、工程概况 (2)
2.1工程简介 (2)
2.2施工重点 (2)
三、施工安排 (2)
3．1人员组织安排 (2)
3．2技术准备 (3)
3．3现场准备 (3)
3.4材料资源准备 (3)
四、施工方法及技术措施 (4)
4.1施工工艺流程 (4)
4.2主要项目施工 (4)
4.2.1测量弹线确定洞口位置及洞口标高 (4)
4.2.2回填土开挖 (4)
4.2.3水钻开洞 (4)
4.2.4套管安装 (5)
4.2.5封堵原洞 (5)
4.2.5管道安装 (5)
4.2.6外墙防水修补 (7)
4.2.7渣土清运 (7)
4.2.8土方回填 (7)
五、工程质量要求 (7)
六、安全用电措施 (8)
二、工程概况
2.1工程简介
给排水引入管标高由原设计-2.5米改为-1.4米，鉴于当时上述楼的给排水孔洞已预留及安装完毕（内墙属于孔洞预留，外墙属于套管安装，并且是刚性防水套管），因此若想按照洽商变更内容施工，必须在地下室内外墙重新开凿孔洞并将原预留的孔洞封堵。

因施工现场回填土已施工完毕，由室外地坪下挖回填土应注意安全。

2.2施工重点
2.2.1对已浇筑完的混凝土墙进行开洞并剔凿，并加装相应的套管。

2.2.2对原预留洞口用灌浆料进行封堵。

三、施工安排
3．1人员组织安排
由本次开洞及封堵涉及楼号较多，洞口分部较广，涉及质量、安全等问题比较多，为了加强全面控制和管理，提早完成任务，进行现场的组织、协调管理工作，并保证施工质量、进度，项目部决定由高传银签头并全面负责。

由李齐对本次施工的安全负责。

3．2技术准备
给排水引入管标高由原设计-2.4米改为-3.3米，给排水孔洞已预留及安装完毕，内墙属于孔洞预留，外墙属于套管安装，并且是刚性防水套管。

原施工中预留的孔洞已作废，需要将原洞用灌浆料堵实。

根据甲方的时间安排及审批结果，回填土开挖阶段每天平均投入6人以上，开洞及修补洞口7人以上，积极整合现场资源，合理安排工序，保证日工作效率，确保早日完成。

3．3现场准备
因现在室内外回填土已完成，所以要人工挖土方，挖土深度保证不影响开洞作业为宜，再者是要保障施工道路畅通，机械运输不受阻，由于洞口比较分散，故须由高传统一指挥，要有步骤的按楼号由南向北依次施工，完成一栋楼清理一栋，不留尾活。

3.4材料资源准备
主要材料机具用量一览表
四、施工方法及技术措施
4.1施工工艺流程
测量弹线确定标高→回填土开挖→台式水钻固定→水钻开洞→磨边剔凿→套管安装→原洞灌浆料封堵→防水修补→渣土清运→管道安装→土方回填
4.2主要项目施工
4.2.1测量弹线确定洞口位置及洞口标高
按照图纸位置和洽商变更标高，用测量工具将需要开洞的位置在墙上标明，并在室内外回填土测量出需要开洞的工作面，以方便施工为主要目的，后组织人员开挖施工。

4.2.2回填土开挖
因现在室内外回填土已完成，所以要人工挖土方。

室外的土方开挖的到-1.7米，因为给排水管道标高在-1.3米，坑底必须低于管道0.4米，便于台式水钻安装，开挖土坑的宽度1米，长度2米，当深度超过2米时就做适当的放坡处理，以方便坑内蹲人，工人方能进入坑内把持水钻作业和其他工序的施工，土方须堆放于安全距离以外。

4.2.3水钻开洞
按照事先测量的标高及位置，用水钻专业开孔，严禁用锤凿和风镐开孔，孔洞直径尺寸要比安装的管道大四号，所以根据施工规范要求安装管道的直径为D160、D110、De40的洞口开凿直径分别为Φ250、Φ200、Φ150，因为只有孔洞型号比管道大四号才能在孔洞中安装刚性套管（套管外有止水盘），用水钻开孔时，应采用台式水钻，不宜用把式水钻。

用台式水钻开孔时，首先量好
孔洞中心点至台式水钻螺栓的位置并做好标记，再用电锤在混凝土墙上钻出Φ16的螺栓孔洞眼，眼内安装Φ12的膨胀螺栓，将台式水钻用膨胀螺栓固定在混凝土墙上。

开机钻孔前，水钻上的吸水管放置在吊高的水桶内（也可以直接接自来水管上），水钻作业时必须保证水充足，严禁无水时使用，否则水钻容易损坏。

钻孔时施工人员对水钻钻进的速度快慢要控制得当，严禁猛推猛钻，要做到用力均匀，缓缓慢进，依次完成所有孔洞。

当遇到孔洞旁边有毛边时要用手持砂轮锯对洞边进行打磨处理，并将洞口边缘清理干净。

4.2.4套管安装
在外墙上安装带翼环的刚性防水套管，在内墙上安装钢套管，套管长度与墙宽相等（套管两端与墙面平齐）。

套管内壁涮防锈漆两遍，刚性防水套管中间焊接翼环，做到焊缝均匀、饱满、无砂眼、咬肉等却缺陷。

套管安装在孔洞内放置平直后，在套管外的缝隙处用灌浆料封堵密实，严禁使用普通砂浆或普通混凝土封堵。

4.2.5封堵原洞
因施工中预留的孔洞已作废，需要将原洞堵实。

堵洞材料采用灌浆料，堵洞时，先清理洞口内的杂物，洞口的一面用竹胶板封闭，另一面也采用竹胶板封堵，但要预留一小点孔洞作为灌浆料进口，填灌浆料时先用水浇湿洞口内，再用工具向内塞灌浆料，边塞边捣实，以保证洞内灌浆料密实，待灌浆料凝固后，拆除竹胶板，用抹子修整，用水养护两次。

待达到强度后，外墙做防水粘贴聚苯板，回填土。

4.2.5管道安装
在安装管道进入套管之前，应先清除套管内的杂物，和铁锈，并在管壁刷
防锈漆，等防锈漆干透之后才将管道穿过套管，管道的坡度及支吊架调整、固定好后方可经行封堵工作。

先用清水冲洗管壁，保证管壁湿润，再用细石混凝土(掺12%USA膨胀剂)填充至套管的中间1/3部位，并在管道的上下左右振捣密实。

第二次封堵从墙的外侧进行，方法同第一次封堵方法一样。

第三次从墙的内面进行封堵。

如下图：
管道安装前，首先应认真清除管道和管件中的杂物，管道甩口特别是向上甩口应及时封堵严密，防止杂物进入管道中。

为了截留掉入立管中的杂物，当首层立管检查口安装后，在立管检查口处及时安装防堵铁簸箕，是行之有效的方法。

具体做法是：当排水立管安装开始时，在首层立管检查口处拆除检查口盖，及时装入铁簸箕，铁簸箕前端应与管内壁贴紧，下部伸出管外。

铸铁排水管使用的铁簸箕在其尾部开孔，以便将其固定在立管检查口下部的螺栓上；UPVC管道使用的铁簸箕宜将其尾部焊—上自制的扁钢抱卡，抱紧在立管上。

这样在施工过程中掉入排水立管中的杂物就可以从铁簸箕排出管外，防止进入立管底部。

4.2.6外墙防水修补
套管安装完毕后室外套管周围要重新做防水，防水采用SBS改性防水卷材热熔粘贴，墙面涮SBS弹性沥青防水胶，边缘用改性沥青嵌缝油膏抹严密。

防水完成后用10mm厚容重20kg/m³的聚苯板粘贴保护层。

由于开挖面有限，在深度超过2米时，热熔法做防水时须注意通风。

4.2.7渣土清运
开洞、做防水时遗留下的渣土必须及清运干净，运送至渣土堆放地点统一运输出施工现场，保证回填时没有杂物及建筑垃圾等。

4.2.8土方回填
首先查检需要回填的部位渣土、杂物等是否清理干净，若的杂物等须及时清理干净后再进行回填，回填时墙体外800mm范围内回填2:8灰土，其余均回填素土，回填土由墙边面开始环绕地下外墙进行，必须在每层夯实完毕后，要按250mm高度在外墙面上弹出铺土标高控制线。

填土人员必须按控制线高度进行铺土。

低于管道的位置要逐步回填土方，并夯实，以防止安装的管道在室外部分下沉折断管道，影响使用。

回填灰土要拌合均匀，灰土内不得有任何杂物
五、工程质量要求
5.1回填土施工，使管道损坏或局部形成倒坡。

管道发生渗漏或流水不畅、堵塞，回填灰土要拌合均匀，灰土内不得有任何杂物。

回填土需铺厚度250mm （±20mm）。

5.2基层处理剂涂刷均匀，不得有漏涂和麻点等缺陷，防水层粘接牢固、无空鼓、损伤、滑移、翘边、起泡等缺陷，卷材搭接宽度及留茬符合交底要求。

充许误差±5mm，卷材防水层的保护层，应牢固结合紧密，厚度均匀一致。

六、安全用电措施
对所有电路和用电机械进行检查，有用电安全隐患的线路和机械及时处理，对施工人员加强安全用电教育。

加强用电管理，现场禁止使用裸线，不得私架电线；加强线路检查，防止漏电及电路失火，尤其是要在大风雪后对供电线路进行检查，防止断线造成触电事故。
