钻孔灌注桩成孔注意事项和施工要点
钻孔灌注桩施工技术要点及控制标准
钻孔灌注桩施工技术要点及控制标准一、概况钻孔灌注桩的浇筑,要从成桩的各道工序入手，从严控制才能保证成桩质量。
避免各种事故的发生，如何掌控灌注桩的工程质量，主要考虑钻孔前。
钻孔过程中，成孔后、浇筑前和浇筑过程中的技术控制措施。
以及故障的排除等，钻孔灌注桩是由它对各种地质条件的适应性及施工简单易操作所决定的。
但是由于施工工艺环节多，一经不慎便会产生质量事故.需要施工人员具有认真的工作态度，良好的技术水平和丰富的临场处理能力，尤其在桥梁建设中桩基位置可选择变化余地为零，更需要加强施工环节中的管理。
1、钻孔前的技术要点施工放样的误差较小是以mm为单位，桩位偏差应控制在50 mm 以内、群桩100mm以内.在准确放样的前提下埋设护筒。
埋设护筒的方法和要求，护筒内径比桩径大200mm以上，壁设应满足施工要求不变形耐拉、耐压、不漏水。
护筒中心与桩中心位置偏，不大于50mm，护筒在竖立方向的倾斜应大于1%,对深水基础中的护筒平面位置的偏差适当放宽不大于80mm。
护筒应高出地面30cm,受潮影响的水土或护筒顶应高出施工期最高水位1。
5m~2。
0m、护筒埋置深度视水文地质情况确定、陆地采用挖坑法，水中采用沉设挤压、导向架定位.并保证平面位置，倾斜度符合要求。
2、钻孔过程的技术要求根据本工程的地质特性使用相适应的钻孔机械。
管理不做硬性规定，配置合适的钻锥，在钻孔过程中避免和减少斜孔、坍孔和护孔现象，采取减压钻进、孔底承受的钻压不超过钻杆，钻锥和压块重量之和（扣除浮力）的80%。
钻进过程中注意钻孔的连续性，因故停钻时将钻提升至孔外以防埋钻。
在发现异常情况（如塌孔、进尺异常）时应仔细观察分析,查明原因和位置及时与相关单位取得联系,采取相应对策，掉钻落物时按照应急预案歩骤及时打捞，避免被泥沙埋没，影响继续钻孔。
3、成孔后的技术控制要点在钻孔到位后,要求到的第一步就是清孔,清孔时提升钻锥20cm~30cm后继续循环，可用相对密度较低的泥浆或清水压入清孔。
钻孔灌注桩工程注意事项
钻孔灌注桩工程注意事项钻孔灌注桩是一种在建筑工程中广泛应用的基础形式，它具有承载能力高、稳定性好等优点。
然而，在施工过程中，需要注意诸多事项，以确保工程质量和施工安全。
一、施工前的准备工作1、地质勘察在进行钻孔灌注桩施工前，必须对施工场地的地质情况进行详细的勘察。
了解地层的分布、土的性质、地下水位等信息，这对于选择合适的钻孔方法、确定桩的长度和直径以及预估施工中可能遇到的问题都至关重要。
2、施工方案制定根据地质勘察结果和工程要求，制定科学合理的施工方案。
施工方案应包括钻孔设备的选择、施工工艺、施工顺序、质量控制措施、安全保障措施等内容。
3、材料准备确保灌注桩所需的钢筋、水泥、骨料等材料的质量符合要求，并提前储备足够的数量。
钢筋应进行检验和复试，水泥要有出厂合格证和检验报告。
4、设备检查对钻孔灌注桩施工所需的机械设备，如钻机、起重机、电焊机等进行全面检查和调试，确保设备性能良好，运转正常。
同时，要配备足够的备用设备，以应对施工中可能出现的设备故障。
二、钻孔过程中的注意事项1、桩位定位准确测量和确定桩位，偏差应控制在规范允许的范围内。
在桩位处设置明显的标志，并进行多次复核，确保桩位的准确性。
2、钻孔垂直度在钻孔过程中，要严格控制钻孔的垂直度。
可以通过使用垂直度检测仪器进行实时监测，发现偏差及时调整。
钻孔倾斜度过大可能会导致桩身受力不均，影响桩的承载能力。
3、钻进速度根据地层情况合理控制钻进速度。
在遇到坚硬地层时，应适当减慢钻进速度，避免钻头损坏；在软弱地层中，要防止钻进速度过快造成孔壁坍塌。
4、泥浆护壁根据地质条件和钻孔深度，合理配置泥浆。
泥浆的作用是护壁、排渣和冷却钻头。
要保持泥浆的性能指标符合要求，如比重、粘度、含砂率等，定期检测和调整泥浆参数。
5、清孔钻孔达到设计深度后，应及时进行清孔。
清孔的目的是清除孔底的沉渣和泥浆，保证桩底的承载力。
清孔方法有正循环清孔、反循环清孔等，应根据实际情况选择合适的方法。

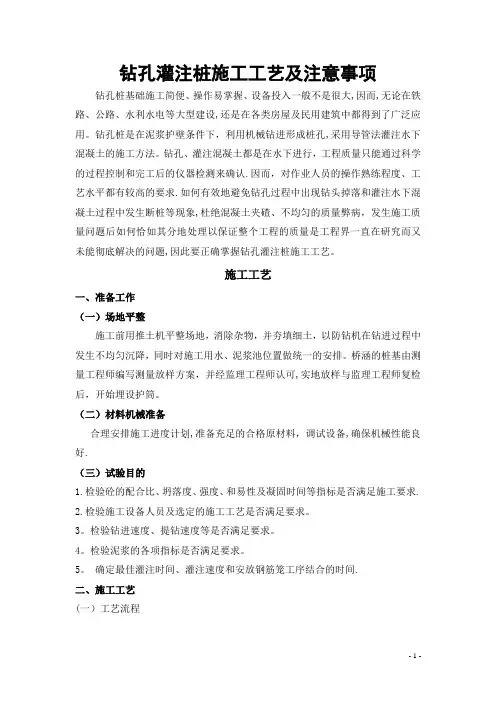

钻孔灌注桩的施工工艺与注意事项要点
钻孔灌注桩施工工艺及注意事项钻孔桩基础施工简便、操作易掌握、设备投入一般不是很大,因而,无论在铁路、公路、水利水电等大型建设,还是在各类房屋及民用建筑中都得到了广泛应用。
钻孔桩是在泥浆护壁条件下，利用机械钻进形成桩孔,采用导管法灌注水下混凝土的施工方法。
钻孔、灌注混凝土都是在水下进行，工程质量只能通过科学的过程控制和完工后的仪器检测来确认.因而，对作业人员的操作熟练程度、工艺水平都有较高的要求.如何有效地避免钻孔过程中出现钻头掉落和灌注水下混凝土过程中发生断桩等现象,杜绝混凝土夹碴、不均匀的质量弊病，发生施工质量问题后如何恰如其分地处理以保证整个工程的质量是工程界一直在研究而又未能彻底解决的问题,因此要正确掌握钻孔灌注桩施工工艺。
施工工艺一、准备工作（一）场地平整施工前用推土机平整场地，消除杂物，并夯填细土，以防钻机在钻进过程中发生不均匀沉降，同时对施工用水、泥浆池位置做统一的安排。
桥涵的桩基由测量工程师编写测量放样方案，并经监理工程师认可,实地放样与监理工程师复检后，开始埋设护筒。
（二）材料机械准备合理安排施工进度计划,准备充足的合格原材料，调试设备,确保机械性能良好.（三）试验目的1.检验砼的配合比、坍落度、强度、和易性及凝固时间等指标是否满足施工要求.2.检验施工设备人员及选定的施工工艺是否满足要求。
3。
检验钻进速度、提钻速度等是否满足要求。
4。
检验泥浆的各项指标是否满足要求。
5。
确定最佳灌注时间、灌注速度和安放钢筋笼工序结合的时间.二、施工工艺(一）工艺流程测量放样→设置护桩→埋设钢护筒→钻孔→成孔检测→清孔→吊放钢筋笼→安装砼导管→灌筑砼→破桩头→成品检测。
以上所有流程须经监理全过程监控。
（二)施工方法及施工要点1、测量放样及埋设桩位（1)施工前先修便道,使施工机具顺利进出,能保证钻机在施工中平稳。
然后根据设计提供的导线点(经导线复测闭合后）及水准点用全站仪和水准仪定位，桥墩中线在桥轴线方向上的位置中误差不应大于±15cm,成排成列放样，放样后用钢尺校核。
钻孔灌注桩施工质量控制要点
钻孔灌注桩施工质量控制要点钻孔灌注桩是一种常用的地基处理方法，广泛应用于建筑工程中。
在施工过程中，合理的质量控制对于保证工程的安全和稳定起着关键作用。
本文将探讨钻孔灌注桩施工质量控制的要点，包括钻孔施工、灌注浆料和桩身质量的控制。
1. 钻孔施工质量控制要点：1.1 钻孔直径和深度的控制：根据设计要求，合理控制钻孔的直径和深度是确保施工质量的关键。
施工人员应根据现场地质条件，合理选择钻孔直径和深度，并确保钻孔的垂直度和平整度。
1.2 钻孔清洁度控制：在进行灌注桩施工之前，必须保证钻孔的清洁度。
施工人员应采取适当的清洁措施，如使用清洗管道和高压水洗等，确保钻孔内无杂物和水分。
2. 灌注浆料质量控制要点：2.1 浆料组成控制：灌注浆料的组成直接影响到灌注桩的质量。
施工人员应严格按照设计要求调配浆料的配比，确保浆料的粘度、强度和流动性等性能指标符合要求。
2.2 浆料的完整性和稳定性控制：施工人员应对灌注浆料的完整性和稳定性进行严格控制。
在搅拌和输送过程中，应避免浆料中出现明显的分层和沉淀现象。
3. 桩身质量控制要点：3.1 随桩检测控制：在灌注桩施工过程中，应进行随桩检测，及时掌握桩身的质量信息。
常用的随桩检测方法包括超声波检测、钢筋探伤和桩身体积测量等。
3.2 力学性能控制：施工人员应对灌注桩的力学性能进行严格控制。
包括桩身的抗压强度、抗剪强度以及抗折等力学性能指标。
3.3 焊接质量控制：对于采用钢筋加固的钻孔灌注桩，施工人员应对焊接质量进行控制。
包括焊接接头的质量、焊缝的牢固性和焊接尺寸的准确性等。
总结：钻孔灌注桩施工质量控制是保障工程质量的重要环节。
通过合理控制钻孔施工质量，严格控制灌注浆料质量，以及确保桩身质量的控制要点，可以有效提高钻孔灌注桩的施工质量，从而保证工程的安全和稳定。
施工人员应在实际施工中严格按照设计要求进行操作，并及时随桩检测和检验，以确保施工质量的合理控制和提高。
钻孔灌注桩施工安全管理要点（三篇）
钻孔灌注桩施工安全管理要点钻孔灌注桩施工是本项目桥梁施工的重点和难点，为确保桩基质量，保证施工过程中人身、财产的安全，现将有关钻孔灌注桩施工是应注意的安全要点强调如下，忘各监理人员认真学习，现场旁站时提醒施工人员加强重视：1、要求施工人员机械手遵守电动机或柴油机安全操作规程。
2、钻机就位后将底架垫平、垫牢。
3、钻机立架时应有专人指挥，无关人员不得靠近。
4、开钻前提醒施工人员注意检查：（1）各传动箱润滑油是否足量。
（2）连接出是否牢固可靠。
（3）泥浆泵是否工作正常。
5、冲击钻机冲锤吊放入装孔起吊要缓慢，并安排作业人员用绳作定向，防止冲锤击中钻机。
6、冲锤成孔时，冲程过程不宜过大;成孔后冲程宜按设计规定冲程。
7、分离离合器要有停顿节奏，严禁出现冲击过程中急刹吊锤，损坏卷扬机及离合等机具。
8、在开钻（冲）期间，严禁操作人员擅离岗位。
9、故障停机应先将钻具提升至安全位置，有必要时要把钻头或冲锤吊离孔内。
10、提醒施工人员将钻机上一切工具，附件放好防止调入孔内。
以上内容要求现场旁站人员严格遵守，并在施工人员违反以上内容时及时指出，责令改正并进行批评教育。
在确保人员安全的同时确保财产安全。
钻孔灌注桩施工安全管理要点（二）钻孔灌注桩是常用的基础工程施工方法之一，它在建筑、桥梁等工程中有着广泛的应用。
然而，钻孔灌注桩作为一项复杂的工作，施工安全管理必不可少。
本文将介绍钻孔灌注桩施工安全管理的要点。
一、前期准备工作钻孔灌注桩施工前，需进行充分的前期准备工作，包括场地勘察、方案设计、材料准备等。
以下是一些前期准备工作的施工安全管理要点：1. 场地勘察：在进行钻孔灌注桩施工前，需对施工场地进行详细的勘察，了解地质和地形情况，排除可能存在的安全隐患。
2. 方案设计：根据场地勘察结果，制定合理的施工方案，并确定相应的安全措施，确保施工过程中的安全。
3. 材料准备：针对每个施工阶段所需的材料进行准备，包括钻孔机、浇注材料等。
钻孔灌注桩施工质量控制要点
一.施工流程二.施工顺序工程桩钻孔顺序钻进顺序必须采取跳钻方式，避免串孔及钻进振动对新浇筑桩身混凝土的影响。
以某承台为例，如每个承台只设置一台钻机，钻桩顺序依次为：①→⑤→③→⑦→②→⑥→④→⑧。
三.过程控制要点1.测量定位(1)根据业主提供的测量基准点和基线，会同有关单位复核认定后，方可作为测量基点使用，并经常复核。
(2)桩位采用三次校正复核措施，即第一次放样定出桩位中心，并用十字交叉法确定护筒坑的挖掘位置；第二次测量校正护筒位置，打入定位钢筋，并提请复核；第三次钻孔定位时，使用铅锤校正，使转盘中心与桩位中心重合。
2.护筒埋设护筒作用为保护孔口，隔离上部杂填松散物，是防止孔口塌陷的必要措施，也是控制定位，标高控制的基准点。
因此，每根桩施工前必须埋设护筒本工序重点要求为：护筒埋设深度根据土质不同确定；回填必须对称进行，以免护筒跑位；保证桩位位置无地下障碍物。
（1）护筒采用钢板卷制而成，护筒内径大于桩径20-40mm为宜，护筒中心与桩位中心重合，护筒埋设应垂直、四周用粘土回填密实。
（2）护筒埋设好后，及时复核桩位，若有误差大于规范要求，则重新埋设。
（3）在埋设护筒前，先小心触探地下是否有障碍物（旧房基础等），避免在正式钻孔施工时因地下障碍物而影响正常施工。
3.成孔施工本工序的重点为：本工序是整个钻孔灌注桩施工中最为关键的工序。
钻进时密切注意桩架的稳定情况，钻机就位后要及时调正底座的水平，机架上部滑轮、转盘中心和桩位三点应在同一直线上。
钻机机身必须牢固，保证施工过程中不位移、不倾斜。
在开钻前必须进行满负荷运转。
（1）根据试桩的情况和设计要求，确认钻头直径。
开钻时，要低压、低速钻进，以保证钻孔的垂直度。
（2）根据不同的地质特点，合理控制钻进参数（钻速、钻压、钻进速度要求）。
一般土层（主要指粘土层）使用Ⅱ档（70转/分），适当减小钻压，加快钻进速度；在特殊情况下（主要指砂层土），使用Ⅰ档（40转/分），适当增加钻压，减慢钻进速度。
钻孔灌注桩施工控制要点
钻孔灌注桩施工控制要点一、施工前准备工作1。
场地需平整，查清地下管网情况，清除地下障碍物，回填土应夯打密实。
2.桩位点放样须设置闭合导线网，与市政高级控制点闭合，达到规范要求精度，经验收合格后，导线点作为桩位点放样的基准点。
导线点同样要闭合,达到精度要求。
桩位点在埋设护筒时会被破坏,所以桩位点确定之后,再放两个以上的保护桩。
用保护桩校核护筒的准确性，保证桩位点的偏差符合要求.3。
埋设护筒，护筒四周应夯实,顶端高出地面30cm，底部埋深1.5—2.0m，护筒直径比桩径大20cm,上下正直，护筒中心线平面偏差小于5cm.4.施工机具的选择。
施工机具的好坏对能否保证施工质量以及功效的高低起着至关重要的作用。
选择好合适的施工机具是实现质量控制的首要条件.泥浆循环回转钻进成孔灌注桩的施工机具主要包括成孔的钻机、泥浆循环设备、钻杆、钻头与保径圈,成桩的导管、料斗、球塞、混凝土拌制与输送设备。
对于不同的地质条件,不同的桩径，其选择使用的成孔机具如钻机、钻杆、钻头有很大差别。
选择钻机，首先要看功率和扭矩够不够，因为桩径越大，钻进时切削阻力越大，要求功率和扭矩也越大。
钻杆选择则不宜采用过细的钻杆，过细的钻杆其杆内通道小，泥浆循环量受限制，钻进速度慢,沉渣多,成桩质量难以保证,同时钻杆细则刚度小，受压时容易发生弯曲，造成斜孔形状不规则。
钻头直径必须保证桩的设计直径，一般比设计桩径小5~6cm，钻头形状应对称，锥尖角度不应小于120度，因为不对称的钻头易产生斜孔锥尖过尖会在孔底产生一个锥形，在其中埋藏大量泥块沉渣，影响桩的承载力。
成桩用设备主要根据桩体的混凝土方量来考虑安排.导管的基本要求是满足混凝土灌注量、接头密闭不漏水不漏气。
导管的长度应保证使得导管下口离孔底的距离保持在0。
5m左右。
为此在施工中必须配有一些小导管,如0.5m，1.0m，1。
5m等不同长度。
导管的选用除需考虑混凝土的方量，还应导管接头的外径比钢筋笼直径应小100mm以上,以免导管钩带钢筋笼。
钻孔灌注桩施工控制要点
钻孔灌注桩施工控制要点钻孔灌注桩是一种常用的地基处理方式，广泛应用于建筑工程中。
在进行钻孔灌注桩施工时，需要严格控制各个环节，以确保施工质量和安全性。
本文将介绍钻孔灌注桩施工的控制要点，以供参考。
一、施工前的准备工作在进行钻孔灌注桩施工前，必须进行充分的准备工作。
首先要对施工区域进行勘测，确定施工钻孔的位置和深度。
然后根据设计要求，确定桩的直径和钻孔灌注桩的数量。
施工前还要对施工所需的材料、设备和人员进行统筹安排，确保施工顺利进行。
二、钻孔的控制要点1. 钻孔位置的准确定位在进行钻孔前，需根据设计要求进行准确定位。
钻孔位置应符合设计要求，且尽可能避开地下管线和其他障碍物。
在进行定位时，可使用现代化的定位仪器，提高定位的准确性。
2. 钻孔的直径和深度控制钻孔的直径和深度是钻孔灌注桩施工中的重要参数。
施工中应根据设计要求进行控制，通过实时监测和调整，确保钻孔的直径和深度满足设计要求。
3. 钻孔进度的控制在进行钻孔时，需要控制钻孔的进度，保持施工进展的稳定性。
施工人员应严格按照施工进度计划进行施工，合理安排工作量和休息时间，确保施工质量和施工人员的安全。
三、灌注的控制要点1. 灌注浆液的配合比控制灌注浆液的配合比直接影响着钻孔灌注桩的质量。
在进行灌注前，施工人员应根据设计要求进行浆液的配合比调整，确保浆液的质量和流动性。
同时，在灌注过程中，可进行实时监测，并根据需要进行调整，保持浆液配合比的稳定性。
2. 灌注压力的控制灌注压力是灌注过程中需要控制的重要参数之一。
施工人员应根据设计要求，通过调整灌注设备的操作参数，控制灌注压力。
在灌注过程中，需要进行实时监测，确保灌注压力保持在合理的范围内，避免因过高或过低的灌注压力导致灌注桩质量不合格。
3. 灌注速度的控制灌注速度也是灌注过程中需要控制的重要参数。
施工人员应根据设计要求，通过调整灌注设备的操作参数，控制灌注速度。
在灌注过程中，需要进行实时监测，确保灌注速度恰当，避免因过快或过慢的灌注速度导致灌注桩质量不合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钻孔灌注桩成孔注意事项和施工要点
文章来源：工程钻机
钻孔压浆灌筑桩施工在软土层成孔，桩距小于时宜跳打成桩(以防高压导致邻桩断裂)，中间空出的桩必须待邻桩的混凝土达到设计强度等级的50%后才可成桩。
施工中钻进遇到较大的漂石、孤石卡钻时应做移位处理。
当土质松软、拔钻后塌方不能成孔时，可以先灌筑泥浆，经2h后再在已经凝固的水泥浆上二次钻孔。
钻孔压浆灌筑桩施工配制的水泥浆应在初凝时间内用完，不得隔日使用或者掺水泥后再用，水泥浆液可以根据不祠的使用要求掺加不同的外加剂，浆液应用14 x14~18x18目筛孔过筛(以免混人水泥袋屑或者其他杂物)。
钻孔压浆灌筑桩施工时，注浆泵的工作压力应根据地质条件确定，第一次注浆压力(即泵送终止压力)通常应控制在1~10MPa范围内，第二次补浆压力通常应控制在2~10MPa范围内，在淤泥质土与流砂层中注浆压力要高，在黏性土层中注浆压力可以低些，地下水位以上的勃性土层为防止缩颈与断桩也要提高注浆压力.钻孔压浆灌筑桩施工安放补浆管时，其下端应距孔底lm，当桩长超过13m 时应安放两根补浆管(一长一短)，长管下端距孔底lm，短管出口安在1/2桩长处，补浆管组数应视桩径而定。
钻孔压浆灌筑桩施工在距孔口3~4m 段应采用专门措施使该部分混凝土密实，通常情况下，用两根补浆管时宜先用长管补浆两次后再用短管补浆，一直到水泥浆不再渗透时才可终止补浆，补浆结束后，取出补浆管钻孔压浆灌筑桩的施工顺序应根据桩间距与地层渗透情况，按照编号顺序采取跳跃式进行或根据凝固时间采用间隔式形式，以防止桩孔间的窜浆。
?????????
?钻孔灌注桩成孔有哪些施工要点?
? 钻、冲孔灌注桩成孔钻进时，应根据地质条件、孔径大小、泥浆供应及处理量来确定速度。
一.钻孔灌注桩成孔施工要点
1、桩机摆放处地基或者平台平稳，不会下陷;液压锚杆钻机摆放必须水平。
2、护筒埋没深度不宜小于，且要保持孔内泥浆液面高于地下水位以上;护筒口高于地面不小于30cm，周边土应回填密实不漏浆;护筒中心与桩中心应重合，偏差不大于30mm。
3、泥浆池(缸)容量应满足所有钻机同时施工时所需的泥浆储存，同时，浆渣分离设备要满足施工要求。
4、在淤泥中钻进，应放慢钻进速度，一般控制在min内，在砂层中，钻进速度不宜超过h，以确保孔壁的稳定，不缩颈、不塌方。
5、在硬土层或者岩层中，钻进速度以钻杆不发生跳动为准;硬质岩层中宜改用牙轮钻头。
6、一旦发生斜孔，应提升钻头，从斜孔位开始，反复空钻进行修孔，当斜孔段修正后方可继续向下钻进。
7、在遇到孤石或者旧基础地层中，用带硬质合金齿的筒式钻头施工。
二、冲孔灌注桩成孔施工要点
冲桩机摆放要求与护筒埋设要求同钻孔机相同。
根据冲桩机的特点，还应注意以下施工要点:
1、开孔。
从地面以下3m范围内的冲击成孔过程均叫开孔。
开孔时注人一定的泥浆低锤慢击，以泥浆不溅出孔外为宜，反复冲击造孔壁，确保护筒稳定。
2、各类地层成孔施工:
（1）黏性土层或者粉质黏性层，小冲程~1m，泵人清水或者稀泥浆，经常清除钻头上的泥块。
（2）粉砂或者中粗砂层，中冲程2一3m，泥浆密度~，投人钻土块，勤冲勤掏渣。
（3）砂卵石层，中冲程2~3m，泥浆密度为~左右，勤掏渣。
