包装箱规范
普通木质包装箱设计及检验规范
普通木质包装箱设计及检验规范首先，木质包装箱的设计要考虑以下几个方面：1.尺寸和结构：根据所要包装的物品大小和重量确定包装箱的尺寸和结构，确保物品能够安全放置在箱内并能够承受运输过程中的震动和挤压。
2.材料选择：选择质量好、结实耐用的木材作为包装箱的材料，确保箱体的强度和稳定性，同时要注意选择符合环保要求的木材。
3.安全性考虑：设计时要考虑到包装箱的安全性，避免尖锐物体或突起物对物品造成损坏或人身伤害。
可以在箱内做一些隔离和保护措施，增加箱体的安全性。
4.便捷性：考虑到包装箱的使用便捷性，可以设计便于搬运和堆放的手柄和支撑结构，同时保证包装箱的重量不过分增加。
其次，木质包装箱的检验规范主要包括以下几个方面：1.外观检验：检查包装箱的外观是否完好，是否有裂缝、凹陷、变形等缺陷，确保包装箱的外观质量符合要求。
2.尺寸检验：检查包装箱的尺寸是否与设计要求相符，包括长、宽、高等方面的测量，确保包装箱的尺寸精度达标。
3.强度检验：使用相应的检验设备对包装箱进行强度测试，包括箱体的抗压、抗弯、抗震动等强度指标的检测，确保包装箱能够经受运输过程中可能出现的各种力量。
4.材料检验：对所选用的木材进行物理和化学性质的检测，确保木材的质量符合要求，并满足相关的环保标准。
5.标志检验：检查包装箱上的标志是否完整清晰，包括制造商标志、承重标志、运输标志等，确保包装箱的标志符合国家标准和相关规定。
总之，普通木质包装箱的设计和检验规范是确保包装箱质量和安全性的重要环节。
只有按照规范进行设计和检验，才能保证包装箱能够有效地保护物品，在运输过程中不发生损坏，并确保人身安全。
企业和相关部门应加强对木质包装箱的设计和检验的重视，提高包装箱的质量水平。
木箱包装设计与检验规范标准
产品包装设计及检验规范1 目的为了规范公司产品包装作业的运作,保证产品能满足环境试验的要求,保护产品在运输中不受破坏,方便客户验收,保证现场方便安装,特制定本规范。
2范围本规范适用于公司所有产品的包装作业之运作,主要是针对整套设备包装及运输的质量标准给予合理规范。
本规范规定了我公司产品包装中的类型,结构,尺寸等。
3类型我公司包装箱结构为胶合板封闭箱。
4内容4.1 木箱基本要求4.1.1外观整体美观、木箱的外观面应无明显缺陷。
木箱外侧所印字迹清晰,有轻放标识4.1.2 基本功能要求。
在合理吊装和运输的过程中,木箱应该保证不开裂、不破碎,应能保证内部设备的完好无损,设备外表面无碰伤、损伤。
4.1.3 木材要求以落叶松、松木、冷杉,云杉、榆木为主,也可使用强度相同或更大的材种。
同一个箱子需选用无明显色差的材料。
4.1.3.1 含水率木材要求干燥。
4.1.3.2 木材体积木材在扣除各种缺陷后,各构件应保证其体积和所要求体积一致。
4.1.3.3 不允许的缺陷4.1.3.3.1 木方不能有树皮。
4.1.3.3.2 木方上有3cm以上的木节孔、虫眼、死节、漏节等缺陷〔已修补者除外。
4.2 包装准备产品准备: 产品应经检验部门检验合格,并做好防护和有关内包装后方可进行外包装,并贴有合格标识。
4.2.2 材料准备:根据产品的特点和储运条件,选择适当的内外包装材料保证产品完整不受损坏。
技术文件准备：产品使用说明书,产品合格检验报告,电气图纸与装配图纸等。
4.3 装箱装箱前——产品装箱前确保内外表面干净,无污痕,无斑迹,发货要求,装箱前、用塑料缠绕薄膜或塑料袋包装,尽量保证无空气进入产品内部,防止污损；箱体结构——包装箱的结构应按产品〔被包装物的特点,包装重量,运输要求和包装方式设计。
4.4 封箱各面之间相互连接紧密,要达到棱角分明,整齐美观的效果。
4.5 贴纸正面：包装标识,公司标识；背面：包装标识,公司标识；侧面为装箱号。
产品包装纸箱设计规范标准
文件名稱产品包装纸箱设计规文件編號版本編制部門工程部編製日期頁碼7 1.目的规产品包装纸箱设计要求，以确保产品在搬运，储存及运输过程中之品质保证。
2.範圍本规规定了本公司纸箱结构的一般性设计要求，规定，适用于本公司产品包装纸箱设计的相关部门3.瓦楞纸箱设计步骤容：3.1. 纸箱的结构选型（本公司包装箱一般采用GB/T6543-2008 0201型结构）3.2. 纸箱单箱重量（毛重）规定根据国家标准，对人工搬运的单件包装箱最大重量规定为18kg,考虑到公司产品的特殊性及人员搬运操作方便性，公司规定产品包装单件重量不得大于15kg3.3.箱型外销销楞形瓦楞外箱公用K=A,特殊K=K A=A BC 双箱A3A B3B BC 双纸盒A9 A9 B 单隔板B3 B3 B 单刀卡A9 A9 E 单纸箱最外面的那层称为面纸，最里的纸称为里纸，中间凹凸不平的纸为坑纸，两坑纸中间纸称为隔纸，其材质表达方式为：◇前面的字母（如K,A,B）表示为面纸纸质◇中间符号（如=）表示瓦楞层数，9表示E坑幼坑纸，3表示B坑单瓦楞◇后面表示字母（如K,A,B）表示为里纸纸质◇如K=K,表示为面纸和里纸都是K纸材质，双层瓦楞纸（默认BC组合瓦楞）3.4. 依照集装箱配合最优尺寸及堆码方式进行外箱尺寸设计3.4.1.栈板规格规定1100×1100mm（单面木质栈板）3.4.2.外箱标准堆码方式为重叠反交错和旋转交错两种◆重叠式和正反交错堆码方式外箱标准设计尺寸L: 500mm110mm B: 330mm H: 依产品重量及纸质330mm 长宽比：1.5500mm1100mm◆旋转交错方式外箱标准设计尺寸330mmL:370mm110mm B:330mmH:依产品重量及纸质长宽比：1.12370mm1100mm3.5.尺寸设计要求3.5.1.公司外箱公用尺寸为L500mm*B330mm和L370mm*330mm两种，高度依产品包装方式数量及重量决定3.5.2.其他外箱尺寸管制3.5.2.1.瓦楞纸箱的尺寸以尺寸为标准，如需标注外尺寸应在尺寸前加“外”字，单位为毫米（mm），尺寸就是纸箱净空尺寸，以长、宽、高顺序表示，字母代号以L、B、H表示。
包装规范和运输要求—范文
包装规范和运输要求—范文1.包装规范1.1箱内应附有装箱单和产品合格证（包含检验结论、检验日期、检验员签名、盖章或用检验员代号）。
1.2产品应独立包装、有必要的固定、支撑和减震，防止划伤、磕碰和变形。
1.3外包装应印有产品名称、产品代号、品种、货号、供方编码、数量、规格、箱体尺寸体积、重量等。
1.4包装储运图示标志按GB/T 191-2008.1.5必要时，标注“小心轻放”、“防雨防潮”等文字或警示标志。
1.6对物品的放置或堆码有要求时，应注明注意事项，如“此处向上”或方向标志等。
1.7每批次送货必须携带有效的签字版的出厂检验报告。
1.8乙方包装需满足《零部件包装技术规范》、《作业指示项目零部件标记规则》的要求，具体包装方案由甲方物流部与乙方协商确认。
2.基本要求2.1包装务必确保零部件在装配之前无品质变化，务必满足零部件在正常的运输、装卸、供给等物流环节的品质不发生变化。
2.2包装应便于运输、搬运、储存、配送、方便取用等物流过程（所有运输车辆标准参照的是标准飞翼卡车，车厢内部尺寸为：长9600mm×宽2450mm×高2390mm）。
2.3包装应在确保运输成本最低化的同时，以提高空间效率、满足混载集货、下降库存、资源高效利用和环保为目标，包装周转利用，最大限度减少包装烧毁物的发生。
2.4包装应优先选择甲方座椅开发中央建议利用的通用。
针对非凡形状、非凡运输防护请求、重物等零部件，通用不克不及满足时，采用专用。
2.5一切包装都要有标签，小件及标准件收留数跨越200的，需要举行内包装，每50或100件为一小包装，内包装也必须要有标签。
2.6包装须符合安全要求，包装的装载量必须遵守自身重量基准限制；要避免在物流过程中发生包装倒塌、散包、装载断（破）裂等情况；损害零件质量、威胁操作人员安全、违反环保法规的零件包装将被拒收。
2.7每一种零部件包装类型必须是唯一的。
2.8双轨或多轨供应零部件，第一厂家确定包装类型后，其他乙方供应商依据第一厂家包装类型制作。
产品包装纸箱设计规范
产品包装纸箱设计规范1.⽬的规范产品包装纸箱设计要求，以确保产品在搬运，储存及运输过程中之品质保证。
2.範圍本规范规定了本公司纸箱结构的⼀般性设计要求，规定，适⽤于本公司产品包装纸箱设计的相关部门3.⽡楞纸箱设计步骤内容：3.1. 纸箱的结构选型（本公司包装箱⼀般采⽤GB/T6543-2008 0201型结构）3.2. 纸箱单箱重量（⽑重）规定根据国家标准，对⼈⼯搬运的单件包装箱最⼤重量规定为18kg,考虑到公司产品的特殊性及⼈员搬运操作⽅便性，公司规定产品包装单件重量不得⼤于15kg3.3.纸箱最外⾯的那层称为⾯纸，最⾥内的纸称为⾥纸，中间凹凸不平的纸为坑纸，两坑纸中间纸称为隔纸，其材质表达⽅式为：◇前⾯的字母（如K,A,B）表⽰为⾯纸纸质◇中间符号（如=）表⽰⽡楞层数，9表⽰E坑幼坑纸，3表⽰B坑单⽡楞◇后⾯表⽰字母（如K,A,B）表⽰为⾥纸纸质◇如K=K,表⽰为⾯纸和⾥纸都是K纸材质，双层⽡楞纸（默认BC组合⽡楞）3.4. 依照集装箱配合最优尺⼨及堆码⽅式进⾏外箱尺⼨设计3.4.1.栈板规格规定1100×1100mm（单⾯⽊质栈板）3.4.2.外箱标准堆码⽅式为重叠反交错和旋转交错两种◆重叠式和正反交错堆码⽅式外箱标准设计内尺⼨B: 330mm依产品重量及纸质长宽⽐：1.5◆旋转交错⽅式外箱标准设计内尺⼨L:370mmB:330mmH:依产品重量及纸质长宽⽐：1.123.5.尺⼨设计要求3.5.1.公司外箱公⽤尺⼨为L500mm*B330mm和L370mm*330mm两种，⾼度依产品包装⽅式数量及重量决定3.5.2.其他外箱尺⼨管制3.5.2.1.⽡楞纸箱的尺⼨以内尺⼨为标准，如需标注外尺⼨应在尺⼨前加“外”字，单位为毫⽶（mm），内尺⼨就是纸箱内净空尺⼨，以长、宽、⾼顺序表⽰，字母代号以L、B、H表⽰。
3.5.2.2.⼀般公差：单⽡楞纸箱±3mm，双⽡楞纸箱±5mm3.5.2.3.外尺⼨应符合GB/T4892标准规定：◆长、宽之⽐不⼤于2.5：1（RL=1～1.5内最佳）◆宽、⾼之⽐不⼤于2：1，不⼩于0.15：13.5.2.4.纸箱尺⼨展开图◆纸箱接头G的制造尺⼨:单⽡楞纸板为30mm，双⽡楞纸板为40mm◆外尺⼨在内尺⼨基础上+纸板厚度3.6.⽡楞纸箱强度设计⽡楞纸箱的强度是评价⽡楞纸箱的重要指标，同时也是设计⽡楞纸箱的重要条件。
通用外箱包装规范

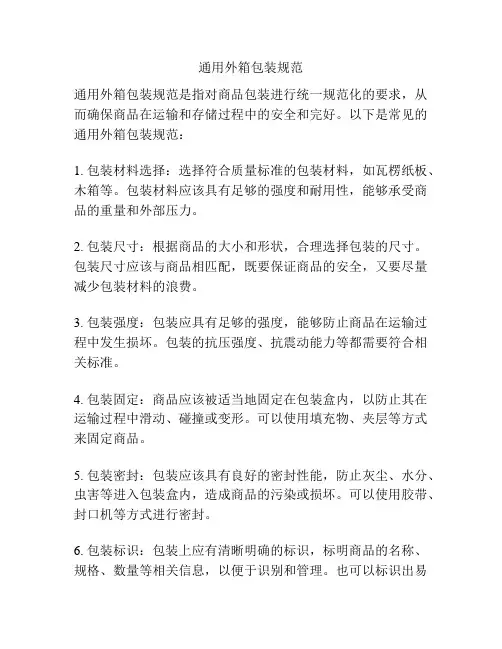

通用外箱包装规范通用外箱包装规范是指对商品包装进行统一规范化的要求，从而确保商品在运输和存储过程中的安全和完好。
以下是常见的通用外箱包装规范：1. 包装材料选择：选择符合质量标准的包装材料，如瓦楞纸板、木箱等。
包装材料应该具有足够的强度和耐用性，能够承受商品的重量和外部压力。
2. 包装尺寸：根据商品的大小和形状，合理选择包装的尺寸。
包装尺寸应该与商品相匹配，既要保证商品的安全，又要尽量减少包装材料的浪费。
3. 包装强度：包装应具有足够的强度，能够防止商品在运输过程中发生损坏。
包装的抗压强度、抗震动能力等都需要符合相关标准。
4. 包装固定：商品应该被适当地固定在包装盒内，以防止其在运输过程中滑动、碰撞或变形。
可以使用填充物、夹层等方式来固定商品。
5. 包装密封：包装应该具有良好的密封性能，防止灰尘、水分、虫害等进入包装盒内，造成商品的污染或损坏。
可以使用胶带、封口机等方式进行密封。
6. 包装标识：包装上应有清晰明确的标识，标明商品的名称、规格、数量等相关信息，以便于识别和管理。
也可以标识出易碎品、液体或危险品等特殊商品的警示标志。
7. 包装填充物：适当使用填充物来缓冲商品与包装盒之间的空隙，防止商品在运输过程中发生撞击、震动等损坏。
常用的填充物有气泡膜、泡沫塑料、纸张等。
8. 包装堆码：在堆码时，应注意将相同类型、重量和尺寸的包装箱堆放在一起，以保持堆码的稳定性。
堆码高度不宜过高，应根据包装材料的强度和商品的重量来确定。
9. 包装验收：在出货前，对包装进行验收检查，确保包装符合相关的规范要求。
检查包装材料是否损坏，包装尺寸是否正确，包装是否密封等。
10. 包装记录：针对重要商品的包装，可以建立相应的包装记录，记录包装尺寸、材料、堆码方式等重要信息，以备将来追溯和改进。
总之，通用外箱包装规范对商品包装的材料、尺寸、强度、固定、密封、堆码等方面提出了一系列要求，旨在保护商品在运输和存储过程中的安全，减少损坏和浪费，提高物流效率。
包装箱设计及检验规范
德信诚培训网纸质包装箱设计与检验规范
一、目的
为了实现包装箱设计和检验的标准化，降低物流成本。
确保产品在仓储、搬运、装卸及运输过程中质量完好无损、标识清晰。
二、使用范围
适用于本公司所有纸质包装箱。
三、职责
技术部负责根据本规范要求设计合理包装箱。
质量部负责根据本规范对包装箱进行检验及监督包装箱设计的合理性。
四、基础知识
1纸箱优点：
1.1重量轻
三层（单瓦楞）纸板的重量按用纸175/150/150㎡计算，600g/㎡，而同样3mm厚度的木板重量约为2000g/㎡，是纸箱板的3倍以上。
1.2成本低
其原料为原纸，可用木浆（木材的边角料）、草浆制作，并可方便地回收再利用。
（无公害、环保）1.3易加工
由于纸箱能够折叠，在储存与运输时占用的空间很小很方便储存与运输
1.4结构合理
瓦楞的楞型（U、V、UV）结构大大地提供了纸箱的抗压、耐破能力。
2纸箱缺点：
2.1强度有局限性
更多免费资料下载请进：好好学习社区。
快递包装规范模板
快递包装规范模板快递服务在如今的现代化社会中扮演着重要的角色，而其中包装规范更是至关重要的一环。
一份合适的快递包装规范模板能够确保货物的安全运输，并提供良好的用户体验。
以下是一份常见的快递包装规范模板，以供参考：一、外包装要求：1. 包装箱材质应选择符合国家标准的高强度材料，如瓦楞纸板或环保塑料。
2. 在包装箱的外面清晰可见地标明收件人姓名、地址、联系电话及发件人姓名、地址、联系电话。
3. 包装箱箱体应坚固，无明显变形、破损或密封不良的现象。
4. 外包装表面无粗糙、尖锐物品，以免刺破内包装及影响物品安全。
二、内包装要求：1. 内包装材料应根据物品特性进行选择，常见的包括气泡膜、泡沫塑料、纸箱等，以保证物品的完好无损。
2. 适当使用填充材料，以防止货物在运输途中的碰撞。
填充材料可以包括泡沫颗粒、纸张、气囊等。
3. 对易碎、液体等特殊物品，在内包装外侧应加强防护措施，如使用加厚泡沫保护或震荡防护材料，以确保物品的安全。
三、尺寸和重量要求：1. 快递包装的尺寸应符合快递公司规定的要求，避免超出规定尺寸范围。
2. 包装的尺寸应根据物品形状和数量进行合理选择，保证物品的稳固性和安全性。
3. 重量要求应符合快递公司的规定，并根据物品特性选择合适的包装材料，确保包裹不会因过重而破损或产生其他安全隐患。
四、封装要求：1. 快递包装应牢固封口，采用胶带或封箱机械进行封箱，确保包装箱不会在运输途中打开。
2. 封箱位置应均匀且包装箱上应无明显变形、破损，尤其要注意底部和角部的封装牢固性。
3. 在封箱上应贴上标签，标明包裹的收件地址、寄件地址和联系电话，以便递送员准确快速地进行派送。
五、标识要求：1. 在包装箱上应精确明确地标明收件人和发件人信息，采用清晰可辨的字体和符号，避免出现错误信息。
2. 如有特殊情况或特殊要求，应在包装上标示并提前告知快递员或快递公司，以便做好相关的安全措施或配送安排。
3. 对于易碎物品，应在外包装明显位置标明"易碎"字样，以提醒快递员和仓库人员注意慎重处理，以确保物品的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
质量控制文件文件编号： -21 版本/版次：A / 01包装箱设计规范编 制：XXX审 核：XXX批 准：XXX2011-12-09 发布 2012-01-01 实施发布目录包装箱设计规范 (1)包装箱设计规范 (3)1 设计总则 (3)2 适用范围 (3)3 常用设计数据 (3)3.1 运输车辆参数 (3)3.2 装卸工具 (4)3.3 标准集装箱参数 (4)3.4 常用型材参数 (5)4 包装箱样式 (6)4.1 裸装 (6)4.2 半裸装 (7)4.3 铁制包装箱 (7)4.3.1 承重＜1t的防喷器整机（下法兰式）包装箱 (7)4.3.2 承重≥1t的防喷器整机（下法兰式）包装箱 (9)4.3.3 栽丝型法兰防喷器包装箱 (9)4.3.5 防喷器组包装箱 (13)4.4 木质包装箱 (14)5 标识 (15)文件编号： -21包装箱设计规范1设计总则本规范适用于我公司产品整体包装、零散部件分装的使用要求。
1.1保护产品 包装箱内部容积应大于被保护产品，同时内部设计有牢固的锚定点和充足的弹性保护填充物，以保护待包装产品免受损坏。
1.2方便吊装和运输 在设计过程中，其吊装部位应根据结构简单、吊装安全、布局平衡的设计思路；并根据运输方式和路程远近合理设计包装箱的负载能力，从而形成一个合适的运输单元，以便于装卸、储存和运输。
1.3包装标识要规范 应明确标明内包含的具体内容及标识位置。
1.4工艺结构简单，成本低 包装箱设计结构应简单便于生产，符合实际生产加工工艺，避免产生脱离常规生产设备才能加工的问题产生。
并应做到减少不必要的材料浪费，从而降低加工成本。
2适用范围2.1防喷器及其配件。
2.2成套井控装置组成。
2.3套管头及其零配件。
2.4单件重量不超过2吨的零配件或产品。
3常用设计数据3.1运输车辆参数卡车按承载吨位分为微型卡车、轻型卡车、中型卡车、重型卡车。
具体参数见表1：第 3 页文件编号： -213.2装卸工具在车间或者港口码头装卸包装箱过程中，经常使用叉车进行装卸。
在包装箱的设计过程中，应在包装箱底部预留出叉车的工作空间，方便装卸。
常用叉车 货叉的简图及参数（图1）（表2）叉车 货叉 图1常用叉车货叉参数 表23.3标准集装箱参数第 4 页文件编号： -21第 5 页3.4 常用型材参数3.4.1 常用角钢参数（表4）（图2）表4角钢简图 图2文件编号： -21第 6 页3.4.2 常用槽钢参数（表5）（图3）4 包装箱样式4.1 裸装户外使用的产品，以及在运输或储存中对防护要求不高的，而又不影响质量，产品自身具有吊装、运输及防护设施的均可采用裸装。
例：（尺寸较大）。
短节类裸装图（图4）对于阀门类产品，由于运输大，产品尺寸较不规则，所以采用裸装运输，在运输过程中，应将阀门中钢圈槽位置进行防护，以免磕碰钢圈槽表面，具体形式参照图4。
阀门类裸装图（图5）以免损坏接头的连接螺纹，并且管线图3文件编号： -21管线类裸装图（图6）外表比较粗糙或外表局部怕损处用麻布或其他材料裹包后进行捆扎的产品，可采用捆装。
例：液压管线管线类裸装图（图7）4.2半裸装应用于外表粗糙或露天作业，不便于吊运或放置不稳，需要固定在底座上的裸装机件。
例：35-70防喷器半裸装图（图8）裸装件、半裸装件的产品上的润滑油孔、螺孔、销孔等，采用防锈措施后，全部用一些防护材料堵住，防止沙尘及雨水侵入。
4.3铁制包装箱包装箱的设计应以常用车辆等运输工具的车厢尺寸和额定载重量（见表1~表3）为依据进行设计。
严禁盲目设定包装箱外形尺寸，从而避免在运输过程中发生超限的情况。
4.3.1承重＜1t的防喷器整机（下法兰式）包装箱示意图如下：第 7 页文件编号： -21第 8 页1 .压紧用螺栓 2. 定位筒 3.支撑梁 4. 底架梁包装箱简图（图9）4.3.1.1 包装箱底架：对于包装箱内部尺寸A/C 应为：A/C=防喷器整机外形尺寸+单边留出空间为40‐50mm ； 压紧用螺栓尺寸B 应为：B=防喷器法兰尺寸+压紧螺母高度+ 5mm 余量。
底架横梁根据防喷器重量选用：8号槽钢或者10号槽钢。
在定位筒周边粘结厚度为2‐3mm 橡胶垫，以免磕碰通径，高度为40‐60mm 。
底架均为型材组焊而成，在组焊接完成后，应在底架上方铺焊1‐2mm 钢板。
对于整机所配置的：连接件、工具包、修理包可放置在底架中的夹层内，夹层示意图如下：夹层示意图（图10）文件编号： -21第 9 页4.3.1.2 上盖：包装箱上盖采用角钢组焊而成，组焊框架完成后，在框架外表面铆接0.8mm 厚钢板。
并在上盖的上部焊接两处活动起吊把手，主要作用是吊装上盖，并且标明：禁止装配后整体起吊。
1. 角铁2.吊钩 上盖简图（图11）对于上盖的内部尺寸B/C ，应等于底架的箱内尺寸相等。
高度尺寸A 为：防喷器整体尺寸+40mm 间隙。
注：在上盖上部应焊接加强筋，防止上盖在整机起吊过程中发生变形、损坏。
4.3.2 承重≥1t 的防喷器整机（下法兰式）包装箱下法兰型包装箱结构与＜1t 包装箱结构相同，但必须在定位筒下方铺焊板厚应≥5mm 的钢板作为加强板，用以加工定位筒焊接强度和防止将铺焊于底架的钢板撕裂。
4.3.3 栽丝型法兰防喷器包装箱对于栽丝型防喷器，由于其下端面无固定部位，所以采用定位筒定位，再用压板压紧的方法固定。
包装箱示意图如下：起吊把手示意图文件编号： -21第 10 页1.定位筒2.压杆3.加强板4.底架梁5.压板栽丝型防喷器包装箱示意图（图12）包装箱底架：对于包装箱内部尺寸A/B 应为：A/B=防喷器整机外形尺寸+单边留出空间为40‐50mm ；压杆尺寸C 应为：防喷器整机高度+压板高度+压紧螺母+5mm 余量 底架梁根据防喷器重量选用：12号至18号槽钢。
在定位筒周边粘结厚度为2‐3mm 橡胶垫，以免磕碰通径，高度为50‐80mm 。
压杆为棒料与螺栓焊接而成，连接螺栓应根据防喷器总重确定。
压板为焊接件，长度尺寸D ≤防喷器上法兰外径尺寸；孔径φE>压杆螺栓尺寸。
加强板为加强定位筒焊接强度，防止防喷器在运输工程中晃动，将底架上铺焊铁皮撕裂。
厚度根据防喷器重量确定，板厚应≥5mm 。
底架均为型材组焊而成，在组焊接完成后，应在底架上方铺焊2mm 钢板。
对于整机所配置的：连接件、工具包、修理包可放置在底架中的夹层内，夹层示意图如上。
4.3.4 配件箱5实4. 应于箱配件箱作实际使用要求.3.4.1 上翻其内部应添加弹性保于用人工进行箱其尺寸A 应作为日常发求，现将我翻盖式配件部尺寸应根保护的填充行装卸的包应防止超出发货用的散装我公司配件箱件箱根据所要包装充物。
如有需包装箱尺寸出常用车辆4.上支上翻盖装式包装箱箱的种类进装物品的实需要，应设A 应控制在的货运尺寸 2.包装支架：角钢式配件箱示箱，要求结构进行以下规范实际尺寸，留设计上牢固的在≤800mm 寸和载重要装箱支撑：钢 5.上盖示意图（图构简单，便范 留出单边2的锚定点。
m ；对于用求。
(图14角钢 3.外盖：角钢 13）便于装箱的要20‐40mm 间为便于放取天车进行装4、图15)外铆接0.8钢要求。
根据间隙，底部取产品，对装卸的包装钢板据部对装图144.3.4.2 扣盖式配件箱1、2. 连接螺栓、螺母 3.上盖（角钢） 4.立柱（角钢）5.底架（槽钢）6.支撑座（槽钢） 扣盖式配件箱示意图（图15）4.3.5 海洋用包装箱对于海洋上使用的包装箱，在设计过程中应考虑到其整体起吊的要求，所以在包装箱的底架上要设计出吊装耳，以便整体起吊。
具体样式参照下图：1.吊耳2. 筋板海洋用包装箱示意图4.3.5.1吊耳：总长应≥200mm，板厚尺寸t应≥20mm，吊装孔尺寸应根据载重所选用的吊环销轴尺寸确定。
其焊接前应将吊耳焊接处加工出焊接剖口，采用J506焊条施焊，焊接位置应紧贴槽钢立面。
4.3.5.2筋板：外形尺寸应与槽钢开口尺寸相吻合，板厚尺寸t应≥15mm。
其焊接前应将筋板焊接处加工出焊接剖口，采用J506焊条施焊，焊接位置应均布在槽钢上，数量应根据所承受的重量而定。
4.3.5.3防喷器组包装箱对于防喷器组包装箱，要求内部空间较大，所装产品较多。
为满足装卸、使用要求，包装箱样式如下：1.吊扣2.底架梁3.防喷器固定装置防喷器组用包装箱示意图（图16）吊扣：为满吊扣的承重要求，采用油管整根设计，并在末端焊接防止脱扣的挡板。
底架梁：采用槽钢设计，根据承重条件，选用相应槽钢型号和底架内槽钢的布局。
并在底架上方焊接2‐5mm厚钢板。
防喷器固定装置：用于固定防喷器组中的防喷器整机，其位置应设在靠近中间位置，以达到整体起吊后，包装箱处于平衡状态。
4.4木质包装箱木质包装箱用木材作箱底和箱档，用胶合板作箱面制成的木箱。
箱板通过固紧连接件把相邻箱板做到相互垂直，在每一个箱板外表面四周边缘分别固定有一定数量的钢卡钉和钢板条作为连接件，以增加包装箱的承重。
其承重应控制在1.5t下的包装。
其结构示意图如下：木质包装箱结构示意图（图17）A包装箱内部示意图（图18）对于木质包装箱内部尺寸A/B ，为包装物外形尺寸+单边留出空隙20‐30mm ；并且要在底部铺上一层2mm 橡胶垫或者油毡，以保证防喷器钢圈槽磕碰或带螺纹零件的损伤。
19）为满足木制包装箱的承重要求，所以包装箱的底板和箱档均为木材，而箱面则可以采用胶合板设计。
5 标识5.1 在包装箱设计过程中，应将包装箱的唛头设计一并完成，并明确标明在包装箱喷涂的具体位置。
具体要求如下：5.1.1 包装箱标识一般包括以下内容： 5.1.1.1 厂标、产品型号、名称及数量； 5.1.1.2 出厂编号及箱号；5.1.1.3 箱体尺寸（长x 宽x 高）单位为mm ； 5.1.1.4 毛重或净重，单位为kg ； 5.1.1.5 装箱日期：年、月；5.1.2产品分多箱包装时，箱号用分数表示。
其中分子为分箱号，分母为总箱数，主机分箱号为1。
5.1.3包装箱的喷涂位置及方法如下：5.1.3.1粘贴或喷涂的标志应位于包装箱正面、侧面或顶面上；5.1.3.2喷涂的标志可用油漆、油墨（墨汁）等喷涂或书写。
字迹应清晰、整齐美观。
20）。
