DPF 软件说 明 书Buildwin International (Zhuhai) Limited 4/F, 3D Tech Building, No.184 Bailian Road, JiDa Zhuhai, GuangDong, PRC Tel: +86 (756) 3882190 Fax: +86 (756) 3882193 1产品简介本产品是一款便携式电子图片显示设备,用户可以方便地通过PC的USB接口将图片下载到此设备 中,随时随地进行查阅。

方案实物图:1.1 寸 3 键方案1.1 寸 4 键方案1.5 寸 3 键方案1.5 寸 4 键方案图 12功能说明DPFMate 本方案提供一款功能完善、操作快捷的 PC 端软件 DPFMate(数码相框伴侣) 。

DPFMate 主要完 成下载图片到数码相框的功能,本款软件还提供中英语言切换、图片剪切、添加“大头贴”花 边等人性化功能。

标准版 DPFMate 功能: 1) 兼容各个小屏数码相框方案 2) 兼容多种 SPI Flash 3) 相片效果预览功能 4) 读取并保存设备中相片功能 5) 图片剪切功能 6) 语言选择(中文、英文) 7) 支持图片格式:JPEG、JPG、BMP、TIF、GIF、BNG 菜单 本方案支持丰富的菜单选项并且支持用户菜单信息保存功能,扩展菜单方便快捷。

标准版现有菜单功能选项有: 1) 调节 LCD 对比度。

2) 选择二级背光状态。

3) 用户定制无操作自动关机的时间。

4) 用户定制自动播放图片时间间隔。

5) 删除当前图片、删除所有图片。

温度显示 本方案支持精度为 0.5°C 的温度显示功能,显示范围为:-20°C ~ 50°C。

2支持最多 9 个按键 本方案可以支持最多 9 个按键,除了标准版支持的 3 个按键外,用户可以进行 6 个按键的扩充 添加更多的按键控制功能。

标志206使用手册PDF

标志206使用手册PDF
车灯自动打开(*) 要激活或关闭该功能,请将钥匙置于 附件位置,灯光组合开关置于AUTO/0 位置,按住顶端按钮四秒钟以上。
概览 - 9
前雾灯/后雾灯(旋钮B) 前雾灯(将旋钮向前转动一 次) 前雾灯和后雾灯(将 旋钮向前转动二次)
雨刮器开关(*)
前雨刮
2 快速刮水 1 正常刮水 I 间歇刮水 或者 AUTO 自动刮水 0 停止 点动刮水 风窗玻璃清洗:雨刮器开关向驾驶员 方向抬起。
83 - 87
发动机........................ 83 油耗.......................... 84 质量.......................... 85 尺寸.......................... 86 识别特征...................... 87
54
47
57
16 - 概览
RD8 汽车音响
24
按键 A (按键/旋钮)


D E F G

I J K L J至O P
功能
开机/关机 - 音量调节 CD碟片仓口
自动/手动搜索前面的电台(收音机)/选择上一曲目-(CD)快倒
收音机/CD模式选择 静音(声音关闭)/(CD)暂停 电台自动搜索/电台自动搜索并保存(收音机) 音效调节(低音、高音、音量分配……)
功能

风量调节

空气流向分配

空气内外循环控制

空调开关

后风窗玻璃除霜

空调系统关闭

温度调节

舒适度自动调节

前风窗自动除霜除雾
概览 - 15
方向盘高度调节

DLM206使用说明书

DLM206使用说明书

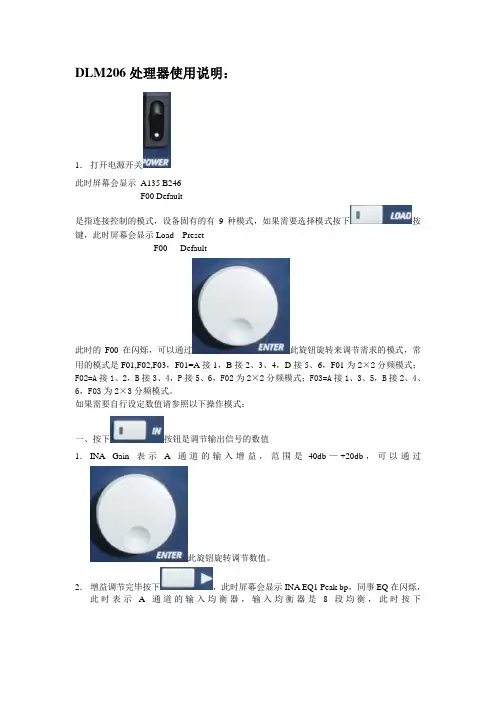

DLM206处理器使用说明:1.打开电源开关此时屏幕会显示A135 B246F00 Default是指连接控制的模式,设备固有的有9种模式,如果需要选择模式按下按键,此时屏幕会显示Load PresetF00 Default此时的F00在闪烁,可以通过此旋钮旋转来调节需求的模式,常用的模式是F01,F02,F03,F01=A接1,B接2、3、4,D接5、6,F01为2×2分频模式;F02=A接1、2,B接3、4,P接5、6,F02为2×2分频模式;F03=A接1、3、5,B接2、4、6,F03为2×3分频模式。
